[人工智能]2-图像分割之FCN

1.FCN简介

终于来到图像分割的开山之作FCN，在FCN之前进行的图像分割，大多是根据图像的一些低阶视觉信息来进行分割，经典的方法有N-cut，Grab cut等，这些算法的优点是不需要使用算法进行训练，计算复杂度小，但是同时的，对于一些较困难的分割任务效果不太理想同时分割效率也比较低。伴随着机器学习等一系列技术的发展，图像分割也来到了一个新的时代，FCN便是其中的开山鼻祖，为往后的模型提供了基石。

FCN的一些优点可以简答概括为以下几点：

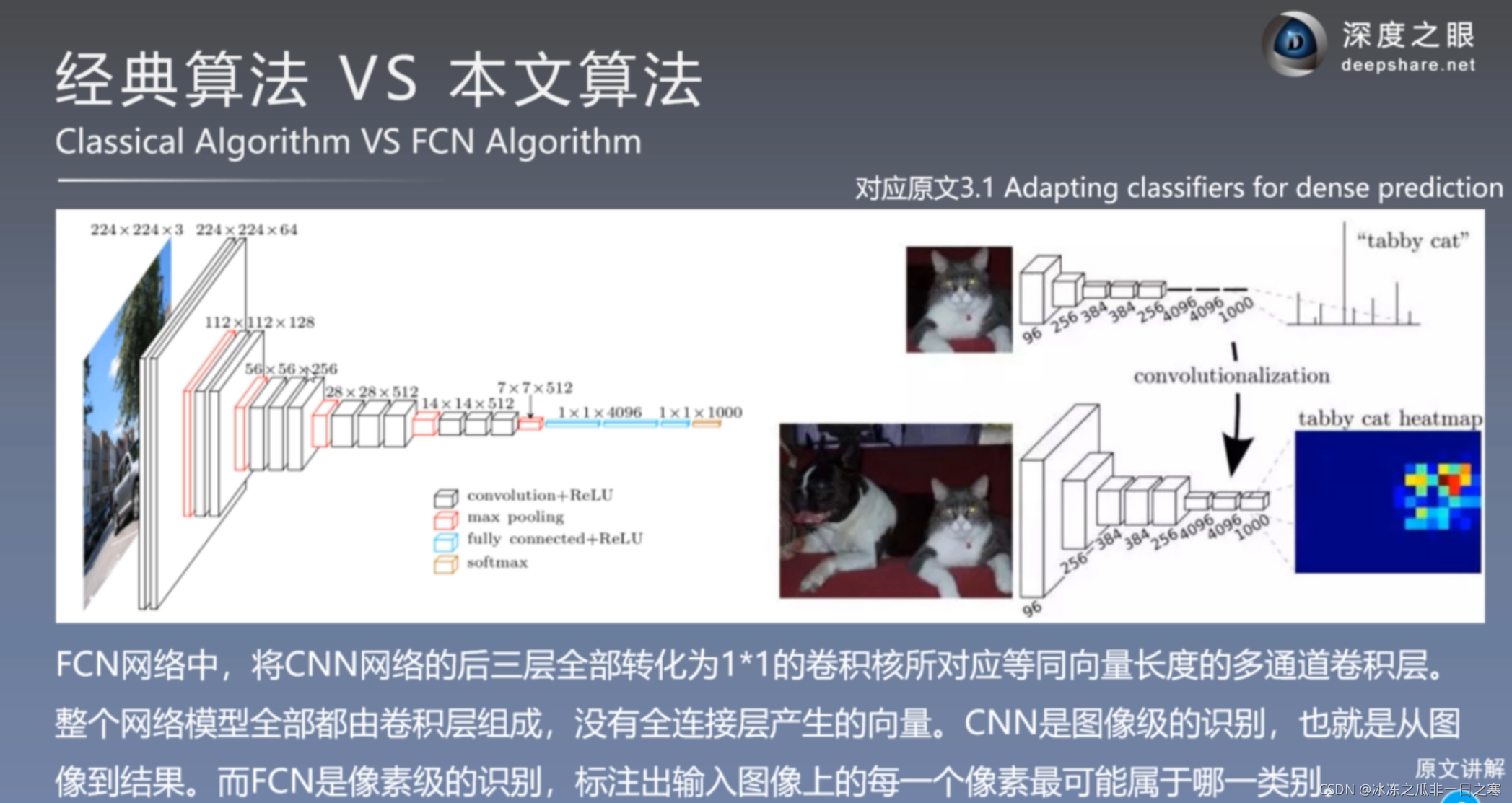

1.将原始的分类网络改编为全卷积神经网络，具体包括全连接层转化为卷积层，以及通过反卷积进行上采样

2.使用迁移学习的方法进行微调（因为使用了之前的VGG，GoogLeNet等网络做基础）

3.使用跳跃结构使得语义信息和表征信息相结合，使得分割结果更加准确。

全局信息与局部信息：

?

?离图片越近层次的网络越接近图片本身，几何信息保留较为完整，感受野小，局部信息越丰富，有助于分割小尺寸的目标

而离图片越远的网络基本看不出是个图片样了，此时网络注重整体性，感受野大，空间信息越丰富，有助于分割尺寸较大的目标。?

局部信息与全局信息可谓是不可兼得的鱼和熊掌，需要在两者之间做平衡来使得效果最好。

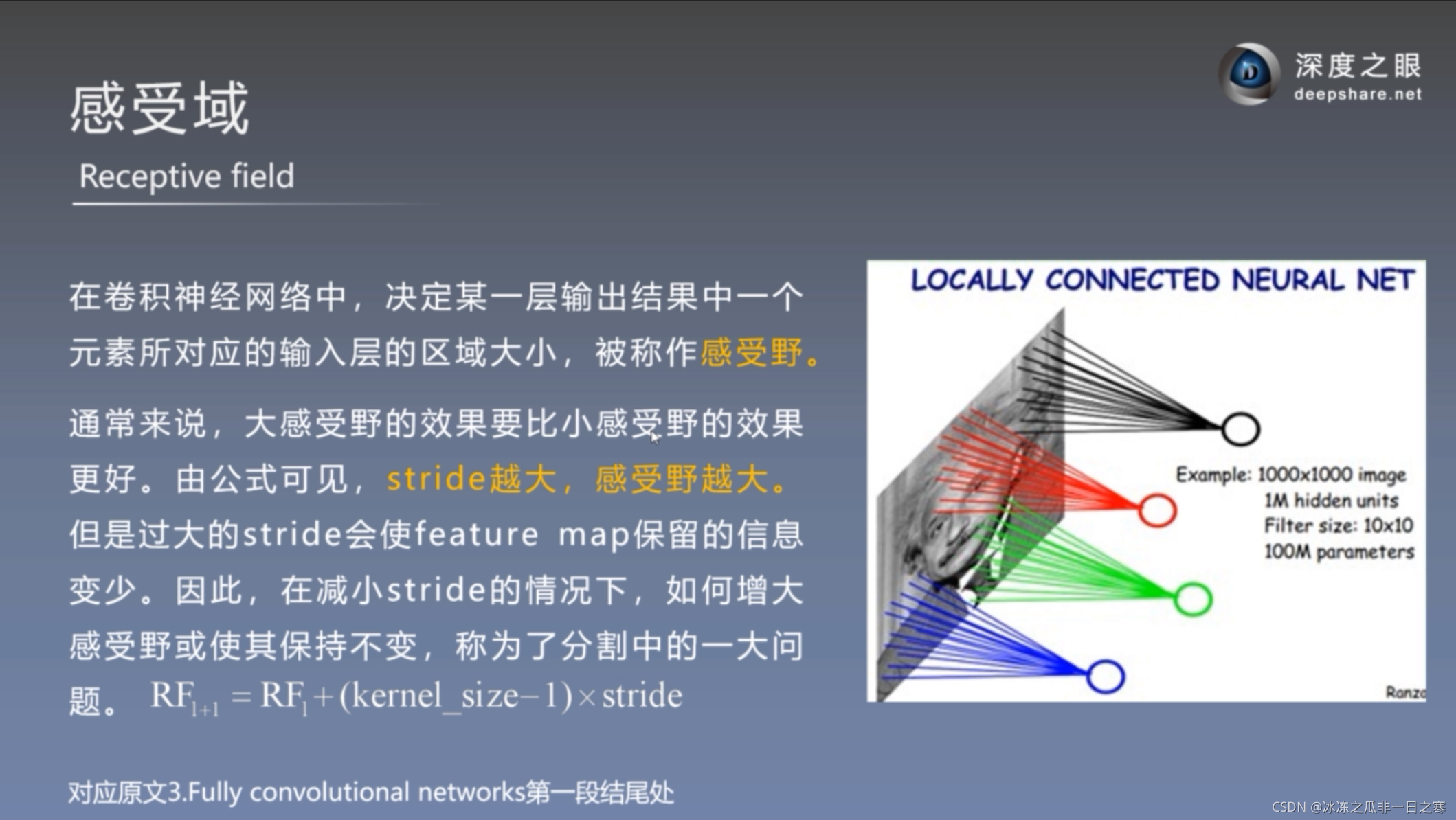

感受野相关概念：

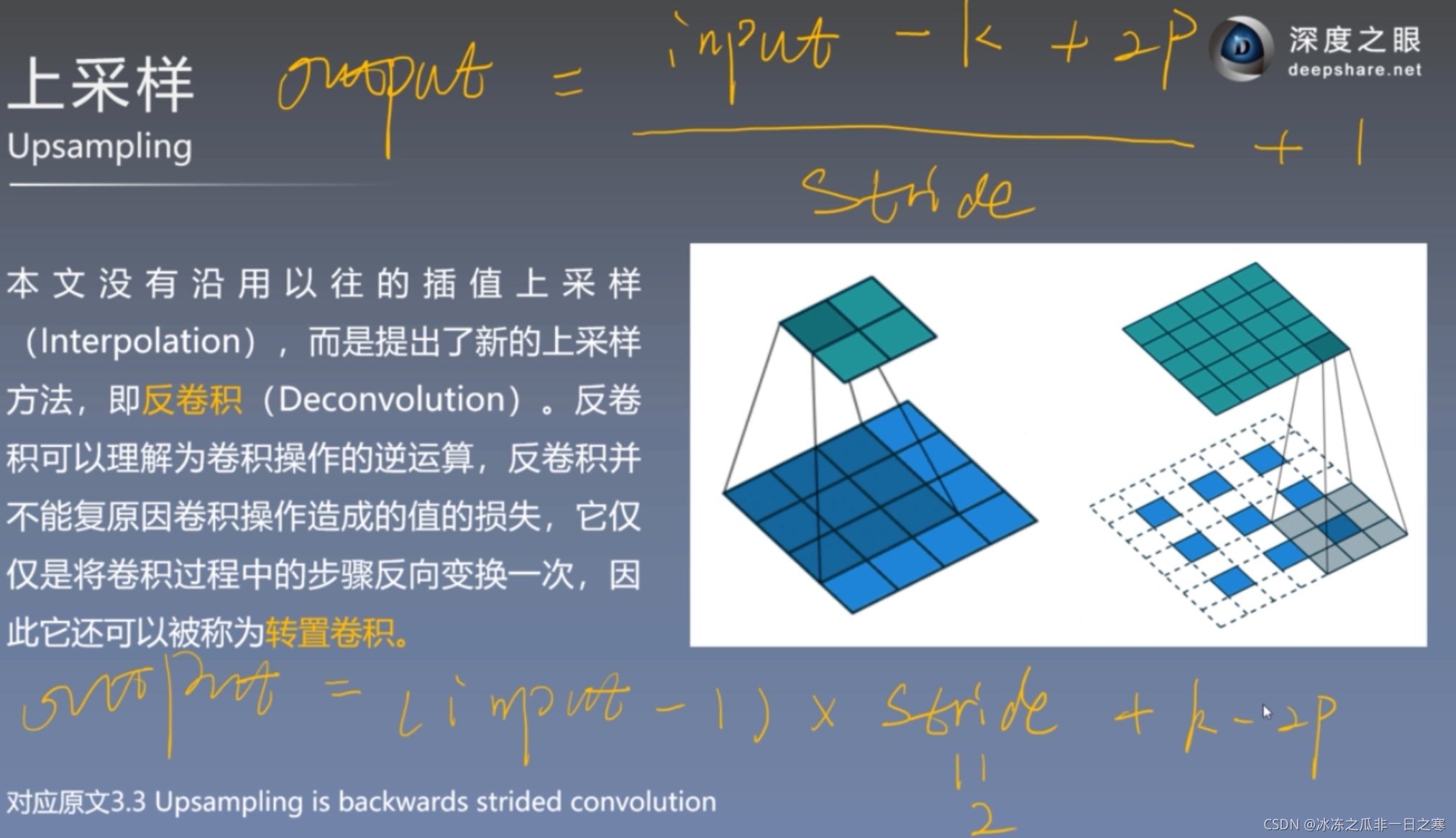

?上采样相关概念：

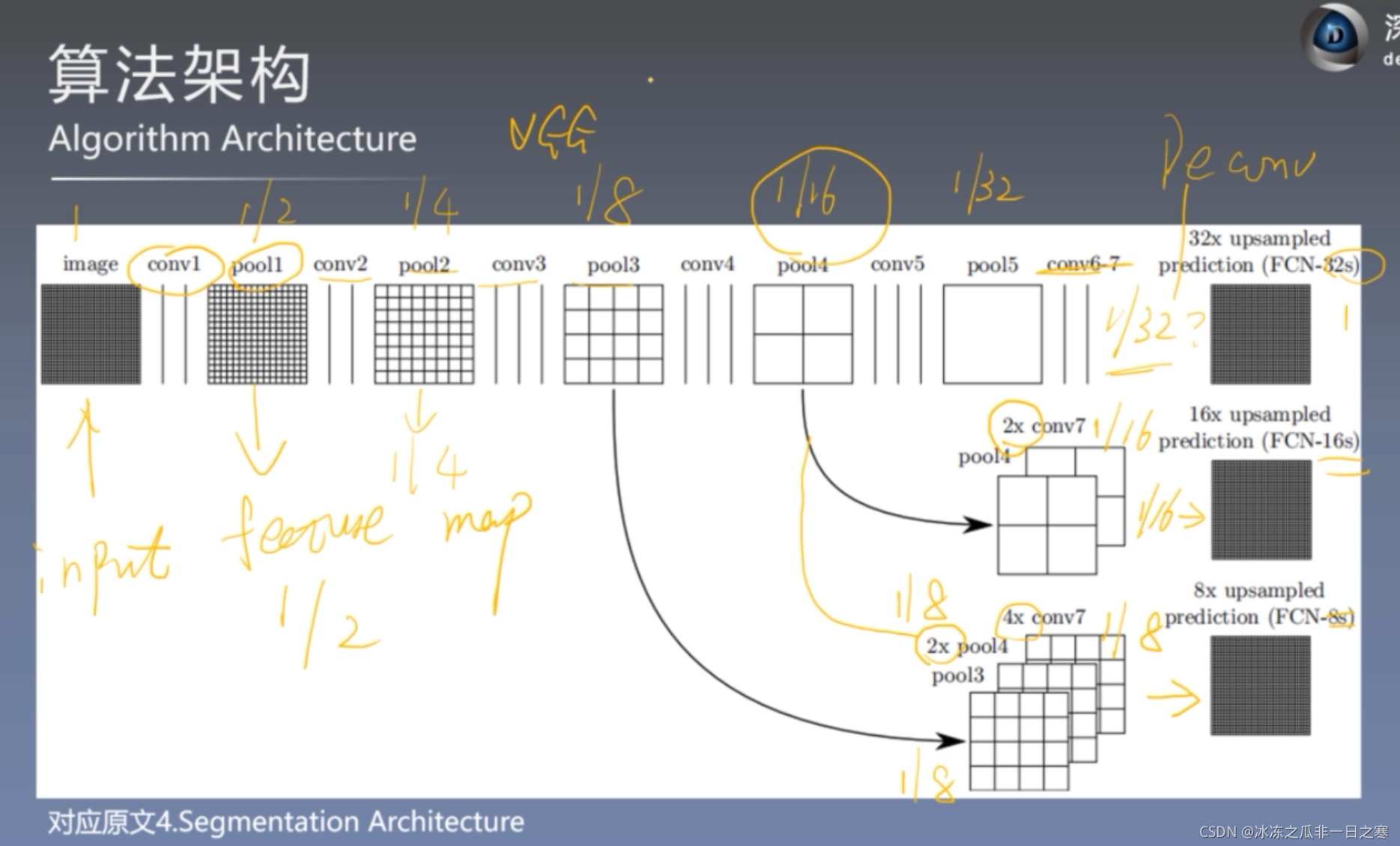

FCN模型架构

?

?

按照论文里说的其实这张图其实包含三个模型。FCN-32s,FCN-16s,FCN-8s?

FCN-32s:其实就是第一层，con6-7之后直接进行32倍上采样至原图大小。

FCN-16s：把con6-7之后的网络先进行2倍上采样恢复至原图的1/16，再结合pool4中1/16的特征图，最后两个一起进行16倍上采样恢复至原图大小。

FCN-8s:则是在FCN-16s的基础上再加上pool3的特征图，最后一起进行8倍上采样。

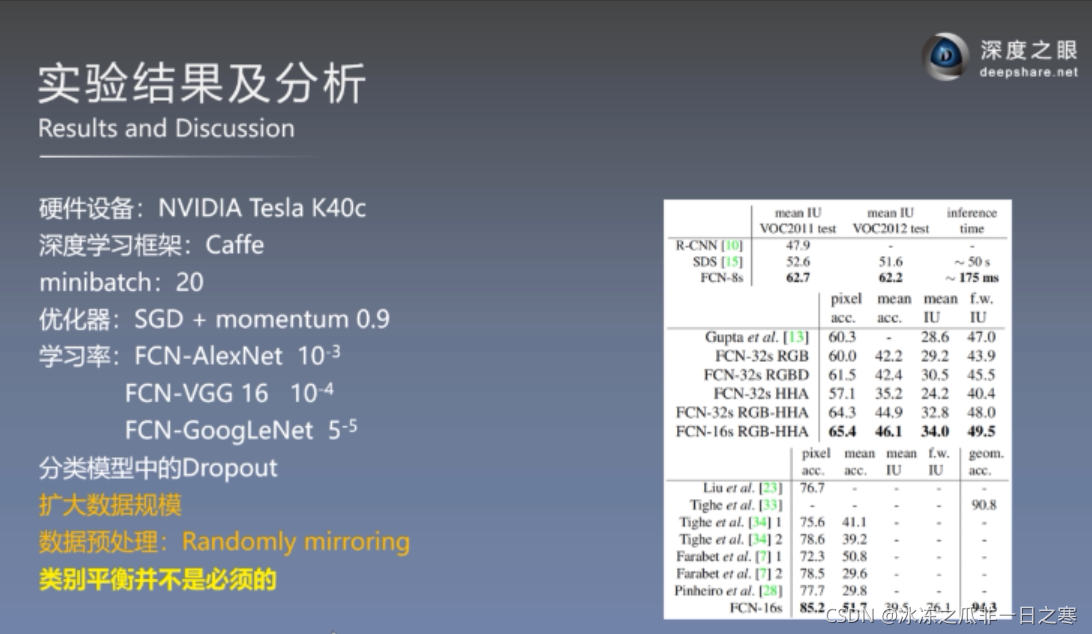

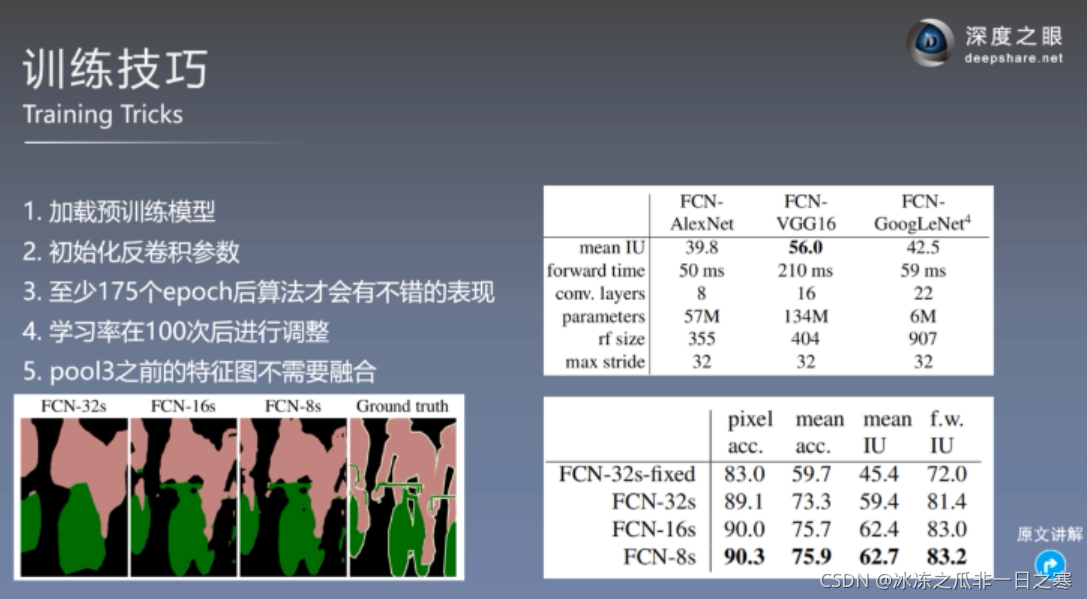

其实大家大概可以想到，一个进行32倍上采样，一个8倍上采样，直观上有感觉32倍上采样放大的效果应该是不如8倍上采样的，最后实验结果也的确如此，因为直接进行32倍上采样有许多特征被丢失导致分割结果不太理想。

? ? ? ?

?

?

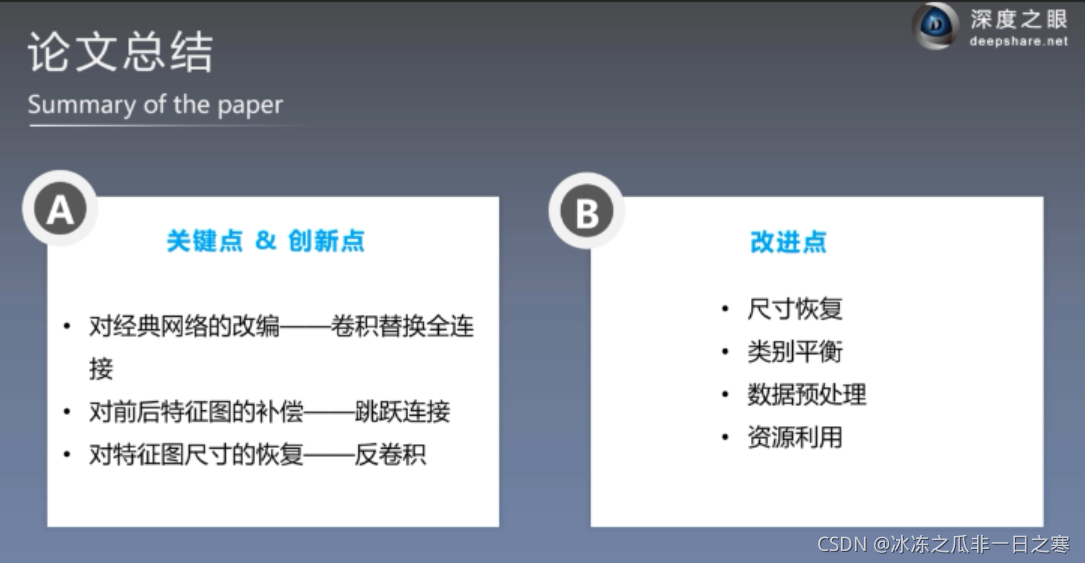

?小总结：

2.基于Pytorch的FCN实现

?数据预处理：dateset.py

目标就是把带颜色的label图转化为单通道的编码图

"""补充内容见 data process and load.ipynb"""
import pandas as pd
import os
import torch as t
import numpy as np
import torchvision.transforms.functional as ff
from torch.utils.data import Dataset
from PIL import Image
import torchvision.transforms as transforms
import cfg


class LabelProcessor:
    """对标签图像的编码"""

    def __init__(self, file_path):

        self.colormap = self.read_color_map(file_path)

        self.cm2lbl = self.encode_label_pix(self.colormap)

    # 静态方法装饰器， 可以理解为定义在类中的普通函数，可以用self.<name>方式调用
    # 在静态方法内部不可以示例属性和实列对象，即不可以调用self.相关的内容
    # 使用静态方法的原因之一是程序设计的需要（简洁代码，封装功能等）
    @staticmethod
    def read_color_map(file_path):  # data process and load.ipynb: 处理标签文件中colormap的数据
        pd_label_color = pd.read_csv(file_path, sep=',')
        colormap = []
        for i in range(len(pd_label_color.index)):
            tmp = pd_label_color.iloc[i]
            color = [tmp['r'], tmp['g'], tmp['b']]
            colormap.append(color)
        return colormap

    @staticmethod
    def encode_label_pix(colormap):     # data process and load.ipynb: 标签编码，返回哈希表
        cm2lbl = np.zeros(256 ** 3)
        for i, cm in enumerate(colormap):
            cm2lbl[(cm[0] * 256 + cm[1]) * 256 + cm[2]] = i
        return cm2lbl

    def encode_label_img(self, img):

        data = np.array(img, dtype='int32')
        idx = (data[:, :, 0] * 256 + data[:, :, 1]) * 256 + data[:, :, 2]
        return np.array(self.cm2lbl[idx], dtype='int64')


class CamvidDataset(Dataset):
    def __init__(self, file_path=[], crop_size=None):
        """para:
            file_path(list): 数据和标签路径,列表元素第一个为图片路径，第二个为标签路径
        """
        # 1 正确读入图片和标签路径
        if len(file_path) != 2:
            raise ValueError("同时需要图片和标签文件夹的路径，图片路径在前")
        self.img_path = file_path[0]
        self.label_path = file_path[1]
        # 2 从路径中取出图片和标签数据的文件名保持到两个列表当中（程序中的数据来源）
        self.imgs = self.read_file(self.img_path)
        self.labels = self.read_file(self.label_path)
        # 3 初始化数据处理函数设置
        self.crop_size = crop_size

    def __getitem__(self, index):
        img = self.imgs[index]
        label = self.labels[index]
        # 从文件名中读取数据（图片和标签都是png格式的图像数据）
        img = Image.open(img)
        label = Image.open(label).convert('RGB')

        img, label = self.center_crop(img, label, self.crop_size)

        img, label = self.img_transform(img, label)
        # print('处理后的图片和标签大小：',img.shape, label.shape)
        sample = {'img': img, 'label': label}

        return sample

    def __len__(self):
        return len(self.imgs)

    def read_file(self, path):
        """从文件夹中读取数据"""
        files_list = os.listdir(path)
        file_path_list = [os.path.join(path, img) for img in files_list]
        file_path_list.sort()
        return file_path_list

    def center_crop(self, data, label, crop_size):
        """裁剪输入的图片和标签大小"""
        data = ff.center_crop(data, crop_size)
        label = ff.center_crop(label, crop_size)
        return data, label

    def img_transform(self, img, label):
        """对图片和标签做一些数值处理"""
        label = np.array(label)  # 以免不是np格式的数据
        label = Image.fromarray(label.astype('uint8'))
        transform_img = transforms.Compose(
            [
                transforms.ToTensor(),
                transforms.Normalize([0.485, 0.456, 0.406], [0.229, 0.224, 0.225])
            ]
        )
        img = transform_img(img)
        label = label_processor.encode_label_img(label)
        label = t.from_numpy(label)

        return img, label


label_processor = LabelProcessor(cfg.class_dict_path)

if __name__ == "__main__":

    TRAIN_ROOT = './CamVid/train'
    TRAIN_LABEL = './CamVid/train_labels'
    VAL_ROOT = './CamVid/val'
    VAL_LABEL = './CamVid/val_labels'
    TEST_ROOT = './CamVid/test'
    TEST_LABEL = './CamVid/test_labels'
    crop_size = (352, 480)
    Cam_train = CamvidDataset([TRAIN_ROOT, TRAIN_LABEL], crop_size)
    Cam_val = CamvidDataset([VAL_ROOT, VAL_LABEL], crop_size)
    Cam_test = CamvidDataset([TEST_ROOT, TEST_LABEL], crop_size)

?

?

?

?

?

?

?

?

?

?

?参考https://www.bilibili.com/video/BV16K411W782?from=search&seid=1183040530763136779
