通过在ros中使用Opencv对图片进行黑白处理：从ROS中读取图象，转换后将彩色图象变成灰度图象，并返回灰度图象，转换后在ROS下输出。帮助理解ros的通讯机制。
使用系统简介：
ubuntu18.04
ros melodic
ROS Melodic 安装OpenCV
在ROS里和opencv相关的package有三个：vision_opencv, cv_bridge, 和image_transport,在安装ros时一般都打包安装过了,不需要下载opencv的包安装
1.创建工作空间
mkdir -p cv_ws/src
cd src
catkin_init_workspace
cd ..
catkin_make
2.在工作空间下创建程序包
cd src
catkin_create_pkg robot_vision roscpp std_msgs cv_bridge image_transport sensor_msgs
cd ..
catkin_make
3.创建发布者与订阅者
发布者
在创建的程序包robot_vision的src文件中创建一个文本文件，并命名为image_publisher.cpp
#include <ros/ros.h>
#include <image_transport/image_transport.h>
#include <opencv2/highgui/highgui.hpp>
#include <cv_bridge/cv_bridge.h>
#include<iostream> //C++标准输入输出库
int main(int argc, char** argv)
{
ros::init(argc, argv, "image_publisher");
ros::NodeHandle nh;
image_transport::ImageTransport it_(nh);
image_transport::Publisher image_pub_=it_.advertise("camera/rgb/image_raw", 1);
cv::Mat image = cv::imread("RGB.png");
sensor_msgs::ImagePtr msg = cv_bridge::CvImage(std_msgs::Header(), "bgr8", image).toImageMsg();
ros::Rate loop_rate(5);
while (nh.ok()) {
image_pub_.publish(msg);
ros::spinOnce();
loop_rate.sleep();
}
}
订阅者
在创建的程序包robot_vision的src文件中创建一个文本文件，并命名为grayImage.cpp
#include<ros/ros.h> //ros标准库头文件
#include<iostream> //C++标准输入输出库
/*
cv_bridge中包含CvBridge库
*/
#include<cv_bridge/cv_bridge.h>
/*
ROS图象类型的编码函数
*/
#include<sensor_msgs/image_encodings.h>
/*
image_transport 头文件用来在ROS系统中的话题上发布和订阅图象消息
*/
#include<image_transport/image_transport.h>
//OpenCV2标准头文件
#include<opencv2/core/core.hpp>
#include<opencv2/highgui/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
static const std::string INPUT = "Input"; //定义输入窗口名称
static const std::string OUTPUT = "Output"; //定义输出窗口名称
//定义一个转换的类
class RGB_GRAY
{
private:
ros::NodeHandle nh_; //定义ROS句柄
image_transport::ImageTransport it_; //定义一个image_transport实例
image_transport::Subscriber image_sub_; //定义ROS图象接收器
//image_transport::Publisher image_pub_; //定义ROS图象发布器
public:
RGB_GRAY()
:it_(nh_) //构造函数
{
image_sub_ = it_.subscribe("camera/rgb/image_raw", 1, &RGB_GRAY::convert_callback, this); //定义图象接受器，订阅话题是“camera/rgb/image_raw”
// image_pub_ = it_.publishe("", 1); //定义图象发布器
//初始化输入输出窗口
cv::namedWindow(INPUT);
cv::namedWindow(OUTPUT);
}
~RGB_GRAY() //析构函数
{
cv::destroyWindow(INPUT);
cv::destroyWindow(OUTPUT);
}
/*
这是一个ROS和OpenCV的格式转换回调函数，将图象格式从sensor_msgs/Image ---> cv::Mat
*/
void convert_callback(const sensor_msgs::ImageConstPtr& msg)
{
cv_bridge::CvImagePtr cv_ptr; // 声明一个CvImage指针的实例
try
{
cv_ptr = cv_bridge::toCvCopy(msg, sensor_msgs::image_encodings::RGB8); //将ROS消息中的图象信息提取，生成新cv类型的图象，复制给CvImage指针
}
catch(cv_bridge::Exception& e) //异常处理
{
ROS_ERROR("cv_bridge exception: %s", e.what());
return;
}
image_process(cv_ptr->image); //得到了cv::Mat类型的图象，在CvImage指针的image中，将结果传送给处理函数
}
/*
这是图象处理的主要函数，一般会把图像处理的主要程序写在这个函数中。这里的例子只是一个彩色图象到灰度图象的转化
*/
void image_process(cv::Mat img)
{
cv::Mat img_out;
cv::cvtColor(img, img_out, CV_RGB2GRAY); //转换成灰度图象
if(!img.empty())
{
cv::imshow(INPUT, img);
}
if(!img_out.empty())
{
cv::imshow(OUTPUT, img_out);
}
cv::waitKey(5);
}
};
//主函数
int main(int argc, char** argv)
{
ros::init(argc, argv, "grayImage");
RGB_GRAY obj;
ros::spin();
}
4.编译成可执行文件
在编写程序后，这个文本程序在编译成可执行文件之前是不能够运行的。首先在建立的robot_vision的程序包中的CMakeLists.txt文件中加入如下代码：
find_package(OpenCV REQUIRED)
include_directories(${OpenCV_INCLUDE_DIRS})
add_executable(image_publisher src/image_publisher)
target_link_libraries(image_publisher ${catkin_LIBRARIES} ${OpenCV_LIBRARIES})
add_executable(grayImage src/grayImage.cpp) //将src中的文件添加成名字为grayImage的可执行文件
target_link_libraries(grayImage ${catkin_LIBRARIES} ${OpenCV_LIBS}) //将src中的文件添加成名字为grayImage的可执行文件
add_dependencies(grayImage robot_vision_generate_messages_cpp) //给可执行文件添加依赖包
5.运行
编译
$ cd cv_ws
$ catkin_make
运行
$ roscore
$ source devel/setup.bash
$ rosrun robot_vision grayImage
$ rosrun robot_vision image_publisher

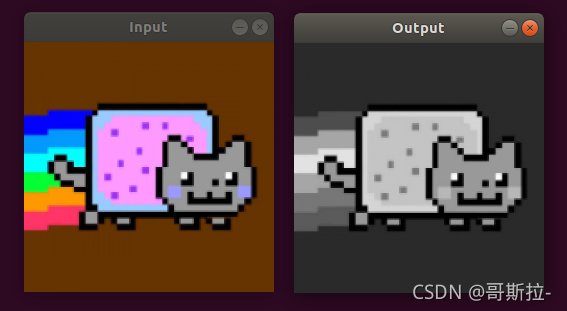

运行结果
6.参考
在ROS中使用opencv进行简单的图像处理
在ROS中使用opencv查看图片
Ubuntu 18.04 + ROS Melodic 安装OpenCV
文档看得不仔细没法做太多原理性的解释，空了补上呀~
