BP神经网络原理介绍

BP神经网络算法（Back-Propagation Neural Network）

一、BP神经网络算法原理是什么？

人类大脑是有多个相互链接的神经元组成，通过视觉、触觉、嗅觉等输入信号，经过人类大脑神经元的多次处理，我们人类可以做出某种判定（或反应），受人类大脑神经元的启发，我们提出了神经网络算法模型。
如下图所示：
输入层x（x1~xn）相当于我们的感知信号（视觉、嗅觉、触觉等）。
隐含层就是神经元的处理。
经过神经元的处理得到某种判定（反应）就是结果输出层。

三层神经网络模型
在介绍BP神经网络实例之前，理解一下神经网络得灵魂_激活函数。

二、激活函数

1.激活函数作用

激活函数作用：在于如何来激活输入信号得总和，对于下图感知机来说：

如上图感知机，输入x1，x2，偏置值b,来计算信号总和a通过阈值计算预测值。
a=w1+w2+b
y=h（a）
感知机的激活函数**（阶跃函数）**：以阈值为界，一旦输入超出阈值，就切换输出。
在神经网络中，激活函数都是非线性函数（如果激活函数是线性函数，无论如何加深层数，效果都将等同“无隐含层的神经网路”），最常用的非线性激活函数有：sigmoid函数，如果不懂激活该函数作用请参考：深度学习之魂之神经网络激活函数。

三、BP神经网络异或实例分析

1.问题：

相同为0不同为1。
例如：
输入：【0，0】、【0，1】、【1，0】、【1，1】经过异或判定，输出0或1；

2.分析：

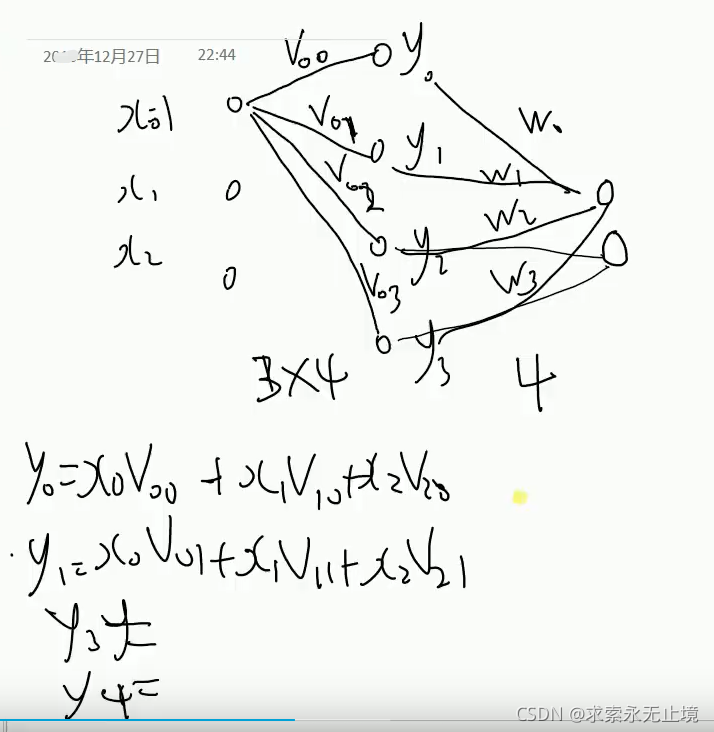

通过BP神经网络实现首先明确输入参数2个。偏置值参数1个。则输入层参数共3个，假设隐藏层有4个，输出层只有一个，输入层与隐藏层权值为V【V0-V3】，隐藏层与输出层权值W[W0-W3]。通过权值可以计算y0-y3，如下图所示：
在这里插入图片描述
如上图所示，每个输入层和隐藏层都有一个权重，则共有12个权重值V，和4和权重值W。则输出O可表示为：

3.代码

import numpy as np

# import matplotlib.pyplot as plt

# 导入数据
X = np.array([[1, 0, 0],
              [1, 0, 1],
              [1, 1, 0],
              [1, 1, 1]
              ])
# 标签
Y = np.array([[0, 1, 1, 0]])
# 输入层和隐藏层权值V、隐藏层和输出层之间的权值W初始化，取值范围-1到1
V = np.random.random((3, 4)) * 2 - 1
W = np.random.random((4, 1)) * 2 - 1
print(V, W)
# 学习率设置
lr = 0.11

# 定义sigmoid激活函数
def sigmoid(x):
    return 1 / (1 + np.exp(-x))

#定义sigmoid函数导数
def dsigmoid(x):
    return x * (1 - x)

#设置更新权值，更新权值理论推导可参照《神经网络导论》
def update():
    global X, Y, W, V, lr
    L1 = sigmoid(np.dot(X, V))  # 隐藏层的输出（4，4）
    L2 = sigmoid(np.dot(L1, W))  # 输出层输出（4，1）

    L2_delta = (Y.T - L2) * dsigmoid(L2)
    L1_delta = L2_delta.dot(W.T) * dsigmoid(L1)

    W_C = lr * L1.dot(L2_delta)
    V_C = lr * X.T.dot(L1_delta)

    W = W + W_C
    V = V + V_C


for i in range(20000):
    update()  # 更新权值
    if i % 500 == 0:
        L1 = sigmoid(np.dot(X, V))  # 隐藏层输出（4，4）
        L2 = sigmoid(np.dot(L1, W))  # 输出层输出（4，1）
        print('Error:', np.mean(np.abs(Y.T - L2)))

L1 = sigmoid(np.dot(X, V))  # 隐藏层输出（4，4）
L2 = sigmoid(np.dot(L1, W))  # 输出层输出（4，1）
print(L2)

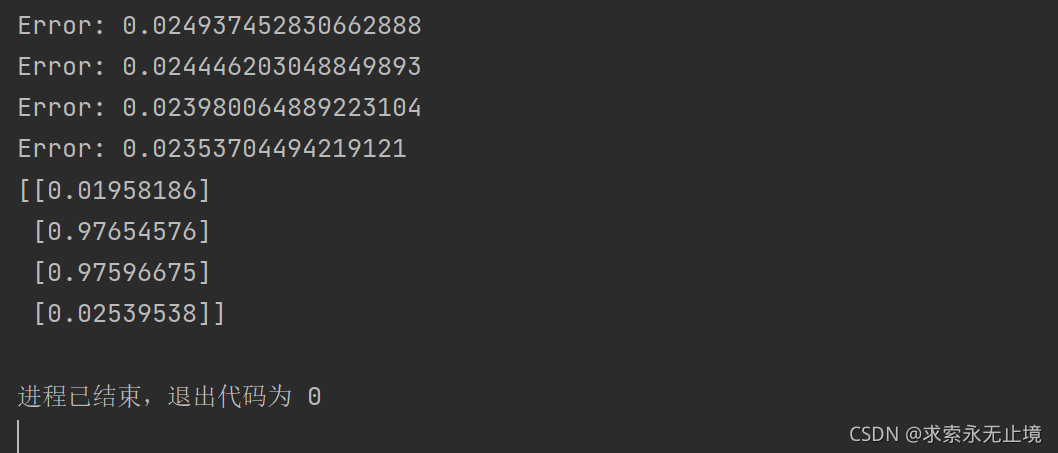

运行结果：
