问题概览

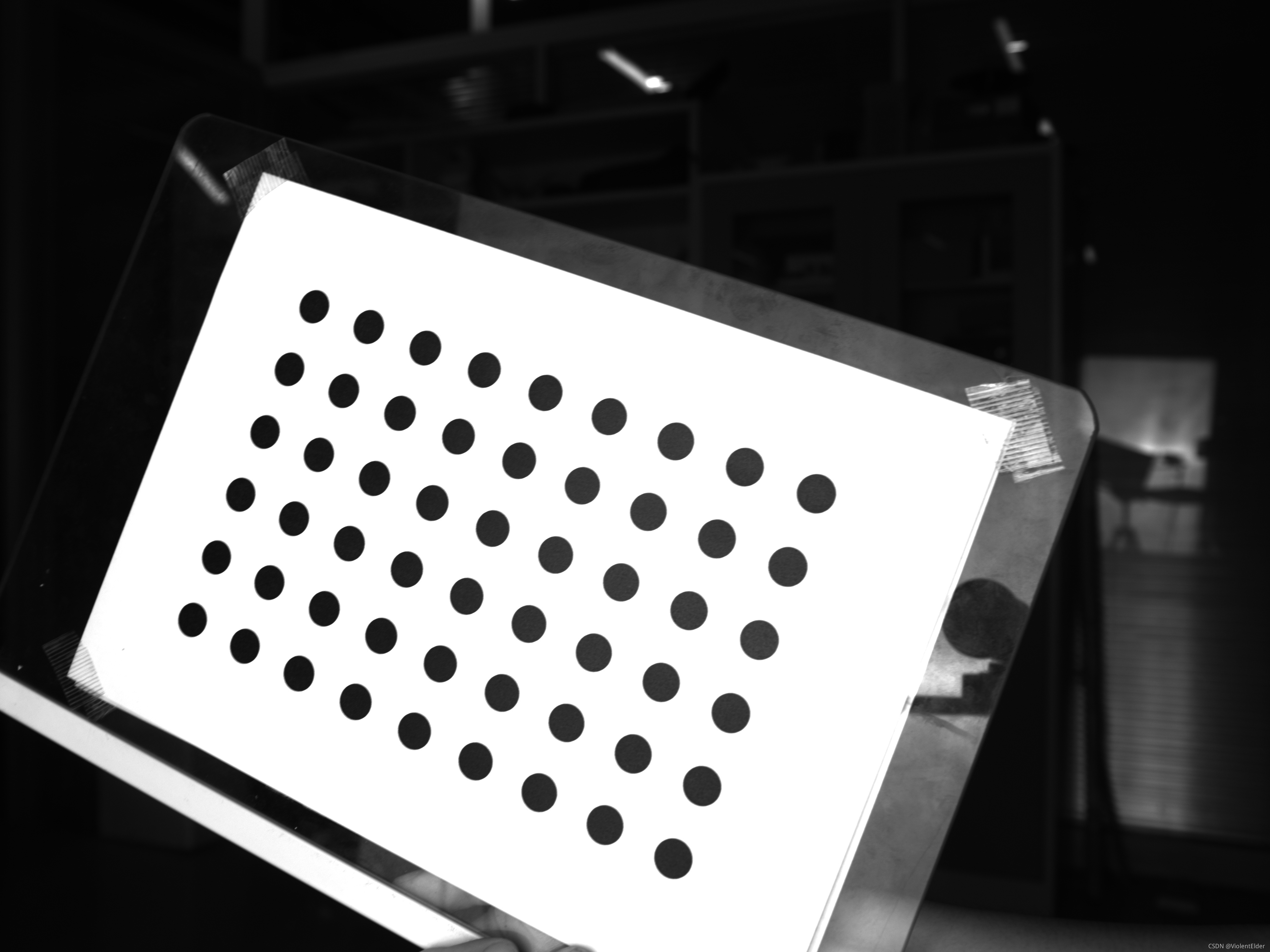

近期使用OpenCV的库函数findCirclesGrid()做圆点标定中的特征点提取时，发现对于部分存在较大透视畸变的标定图片，findCirclesGrid()可能会出现提取不到圆点的情况
在这里插入图片描述

函数定义

bool cv::findCirclesGrid	(	InputArray 	image,
								Size 	patternSize,
								OutputArray 	centers,
								int 	flags = CALIB_CB_SYMMETRIC_GRID,
								const Ptr< FeatureDetector > & 	blobDetector = SimpleBlobDetector::create()
							)

image：输入图像（格式：cv::Mat）
patternSize：特征点的横纵向数量（格式：cv::Size）
centers：输出提取到的特征点像素坐标集合（格式：vector< vector< cv::Point2f > >）
flags ：（默认缺省）标识符，标识所采用的图案类型（对称圆点CALIB_CB_SYMMETRIC_GRID or 非对称圆点CALIB_CB_ASYMMETRIC_GRID）以及相关的算法参数
blobDetector ：（默认缺省）用于圆检测的BLOB算子

问题排查

由于只有部分标定图片无法被提取到特征点，故怀疑是提取点时候的算法鲁棒性较差导致，通过查阅资料，在OpenCV的相关书籍中有这么一段话

flags的选项中有一个是CALIB_CB_CLUSTERING，可以使用or逻辑符与图案标识符一起设置，此时函数会以稍微不同的算法来寻找圆圈，这个替代算法对透视畸变具有较高的鲁棒性，但对背景的干扰也更加敏感，适合标定具有非常宽视野的相机。

修改函数后，可以提取到正确的圆心

测试代码

#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <opencv2/opencv.hpp>

using namespace cv;
using namespace std;

int main() {
	// Blob算子参数
	SimpleBlobDetector::Params params;
	/*params.minThreshold = 10;
	params.maxThreshold = 200;*/
	params.maxArea = 10e4;
	params.minArea = 10;
	params.filterByArea = true;
	/*params.minDistBetweenBlobs = 5;
	params.filterByInertia = false;
	params.minInertiaRatio = 0.5;*/
	Ptr<FeatureDetector> blobDetector = SimpleBlobDetector::create(params);

	Mat img = imread("right01_circulars.jpg", 0);
	vector<Point2f> centers;
	Size patternSize(9, 6);

	// 提取圆点特征的圆心

	// 无法提取到圆心
	//bool found = findCirclesGrid(img, patternSize, centers, CALIB_CB_SYMMETRIC_GRID, blobDetector);

	bool found = findCirclesGrid(img, patternSize, centers, CALIB_CB_SYMMETRIC_GRID | CALIB_CB_CLUSTERING, blobDetector);
	Mat cimg;
	cvtColor(img, cimg, COLOR_GRAY2BGR);
	drawChessboardCorners(cimg, patternSize, centers, found);

	double sf = 960. / MAX(img.rows, img.cols);
	resize(img, img, Size(), sf, sf, INTER_LINEAR_EXACT);
	resize(cimg, cimg, Size(), sf, sf, INTER_LINEAR_EXACT);

	imshow("原始图像", img);
	imshow("corners", cimg);

	waitKey();
	return 0;
}
