0. 总结

方法	优点	相关模型
小卷积替换大卷积	保持感受野不变，减少参数量	VGGNet
卷积分解	使用13和31实现3*3卷积核的效果，减少参数量
降低中间通道数量	压缩通道数-运算-扩张通道数，保持网络规模时，降低运算量	SqueezeNet
深度可分离卷积	先深度卷积，再逐点卷积，显著降低参数量，同时强化通道间联系	MobileNetV1
分组卷积	使用同等参数量和运算量，得到更多的feature map，再加上混洗操作强化通道间联系	ShuffleNet
改造残差网络	在残差分支中，将特征数升高运算后，再降低，提取更多特征时保持网络规模	MobileNetV2

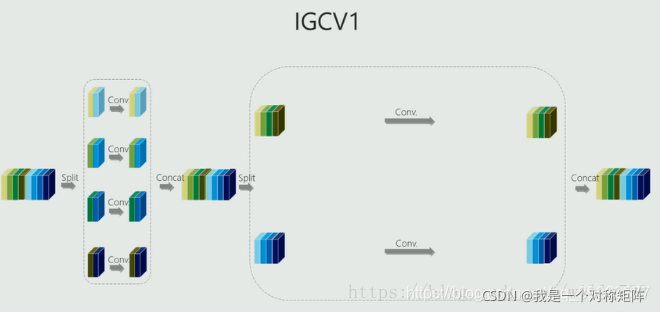

IGC	利用分组卷积，扩宽网络宽度，提高性能	IGCV1

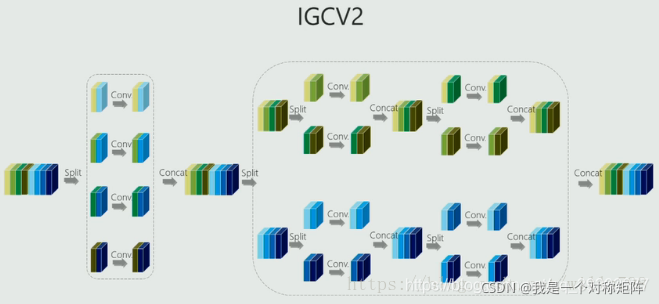

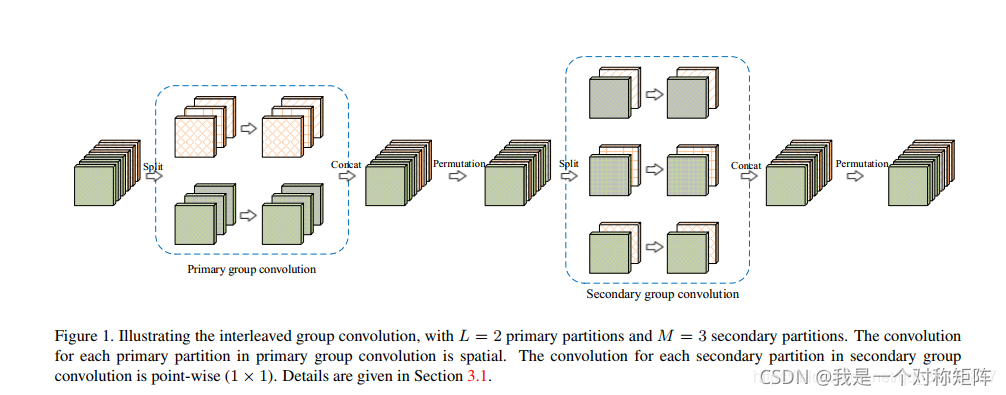

IGCV2	将IGCV中第二次分组卷积改为IGC模式，形成IGC中使用IGC套娃	IGCV2
ShuffleNetV2作者的建议

1. 人工设计的轻量级神经网络模型

人工设计的轻量级神经网络主要从减少卷积核的冗余、减少输入特征的通道数、设计更加高效的模块等方面实现

1.1 使用小卷积核代替大卷积(VGGNet)

在这里插入图片描述

图a中可以看出，使用1个5*5的卷积核两个3*3的卷积核都能够对5*5的区域实现卷积效果。1个5*5的卷积核有参数5*5=25个，2个3*3卷积核有参数2*3*3=18个，明显参数更少。所以使用更小的多个卷积核代替大卷积和能够减少参数。

图b中可以看出，使用1x3和3x1两个卷积核可以实现3*3的卷积效果(空间可分离卷积/卷积分解)，参数量从3*3=9下降到1*3*2=6，降低33%

1.2 限制中间特征的通道数量(SqueezeNet)

在构建轻量化卷积神经网络时，一个显而易见的方法时降低中间通道数量，能够降低参数量和运算量。比如对于[-1,3,64,64]和[-1,8,64,64]两个输入，明显通道数更多的在进行运算时，运算量更大。但实际上通道数代表提取的特征数量，特征数减少会影响网络的精度，即通道数太多影响运算效率，通道数太少影响网络精度。

在SqueezeNet中提出了Fire module，通过进行卷积运算之前，对通道数进行压缩(squeeze)，然后对通道数进行扩张(expand)，保证运算时通道数较少，结束后通道数正常：

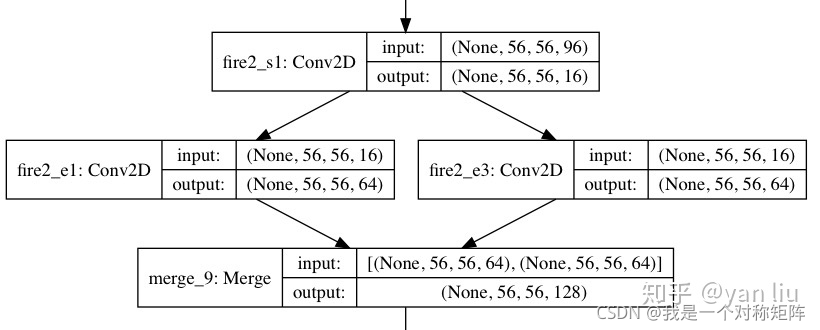

上图展示一个输入96通道数，输出128通道数的FireModule，按正常卷积时，我们通常定义一个[in_channel=96,out_channel=128]的卷积层即可实现，但在SqueezeNet中先进行压缩，再放入不同的branch进行运算(同时实现expand)，然后进行通道合并。这样减少了参数量，实现模型轻量化。
这里给出Pytorch实现的FireModule：

# ic：input channel，输入通道数
# sc:squeeze channel，压缩后通道数
# e1c：expand branch 1 channel：分支1的输出通道数
# e2c：分支2的输出通道数
class FireModule(nn.Module):
    def __init__(self,ic,sc,e1c,e2c):
        super(FireModule, self).__init__()
        self.conv=nn.Conv2d(ic,sc,1,padding=0)
        self.branch1=nn.Conv2d(sc,e1c,1,padding=0)
        self.branch2=nn.Conv2d(sc,e2c,3,padding=1)
    def forward(self,x):
        x=self.conv(x)
        b1=self.branch1(x)
        b2=self.branch1(x)
        out=torch.cat([b1,b2],1)
        return out

1.3 分解卷积运算

1.3.1 深度可分离卷积(MobileNetV1)

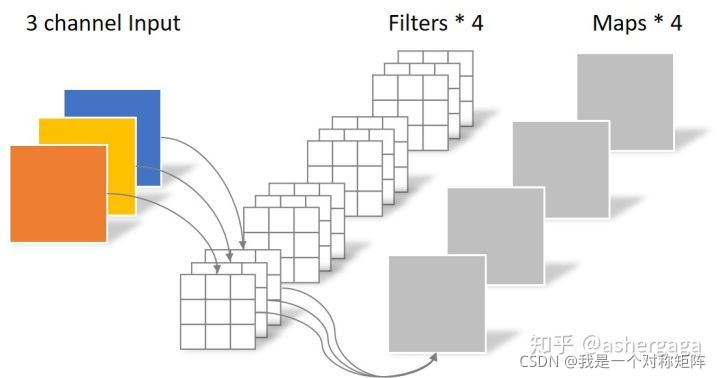

普通卷积操作如图：
在这里插入图片描述
对于[input_channel=3,output_channel=4]的卷积层，会生成w*h*3*4个参数

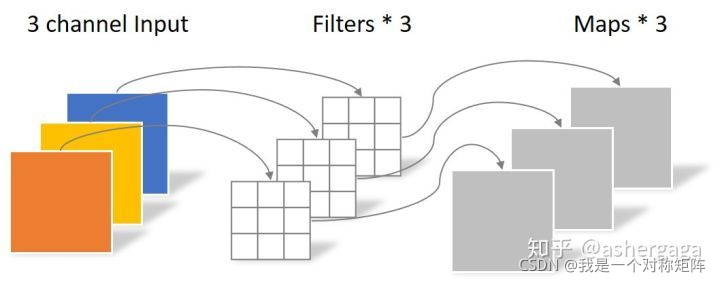

深度可分离卷积，首先进行逐通道的卷积：
在这里插入图片描述
可以看出，逐通道卷积无法改变输出的通道数，因为这一步主要是对输入的每一个通道做二维的平面卷积而已。

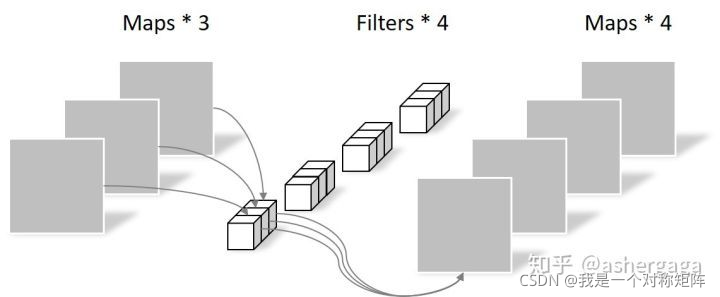

然后进行逐点卷积：
在这里插入图片描述
在逐通道卷积的结果上，进行逐点卷积，逐点卷积就是1x1卷积(1x1卷积是1x1xd，省略了深度)，逐点卷积是可以改变输出通道数的。
深度可分离卷积参数是：w*h*3+1*1*4，而通常w*h是很大的，所以深度可分离参数是比普通卷积数量更少的

其实逐点卷积也加强了通道间的信息交流，提升了网络的性能。

1.3.2 Group逐点卷积(或分组卷积，ShuffleNet)

分组卷积主要是提升逐点卷积的运算效率，因为当我们使用深度可分离卷积时，假定卷积核尺寸为常用的3*3，运算量=3*3*W*H*C+1*1*W*H*C*N，前部分是深度卷积的计算量，后部分是逐点卷积的运算量

W、H：特征图的尺寸
C：输入特征图通道数
N：卷积核数量，数量上和输出通道数相同

可以看出，当N>9时，深度可分离卷积的运算量主要集中在逐点卷积上，而一般网络中输出通道数都是远大于9的。为了进一步提高逐点卷积的运算效率，ShuffleNet提出了分组卷积，同时为了解决通道间的信息交流，提出了通道混洗操作(shuffle)

1.3.2.1 分组卷积

分组卷积就是将feature map分成g组，将1个逐点卷积也分成g组，对每组进行逐点卷积，每一组都会产生一个feature map。

原先对feature map进行一个逐点卷积，会产生1个feature map。
在这里插入图片描述

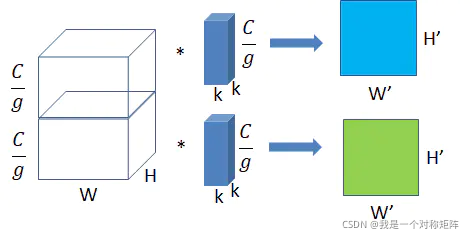

现在分组卷积将1个逐点卷积分成g组后，会产生g个feature map。在相同的参数量和计算量下，得到的feature map数变成了之前的g倍。
在这里插入图片描述
g的取值范围为：1≤g≤c

当g=1时，其实就是没有分组，就是普通的逐点卷积
当g=c时，其实就是深度卷积(即对每个channel单独进行卷积操作，输出的feature map的channle和之前是一样的)

1.3.2.2 混洗操作(shuffle)

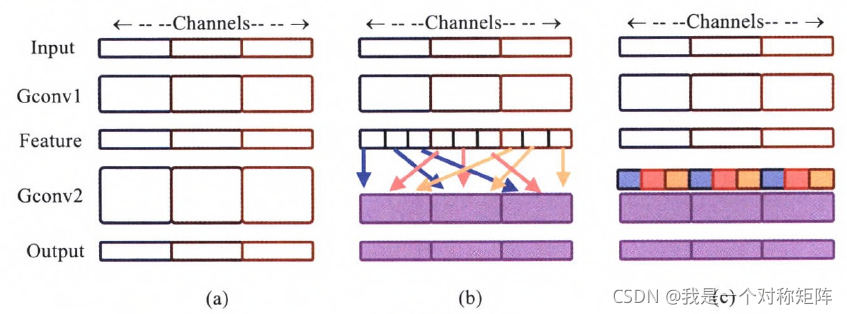

分组卷积可以得到g个feature map，但是通道间没有交流，如图所示：
在这里插入图片描述
图a是没有混洗操作的，input有3个通道，在整个网络流里，通道间没有交流，这样的网络没有充分利用通道信息。图b和图c是经过混洗操作的效果，如果将每个feature map比作一个部落，每个部落都派出一些人穿插进其他部落，显然这些会加强部落间的沟通，充分利用每个部落的资源。
