初学Python.Opencv，想用它做个实例解决车牌号检测。
车牌号检测需要分为四个部分：1.车辆图像获取、2.车牌定位、3.车牌字符分割和4.车牌字符识别
在百度查到了车牌识别部分车牌定位和车牌字符分割，先介绍车牌定位部分
车牌定位需要用到的是图片二值化为黑白后进canny边缘检测后多次进行开运算与闭运算用于消除小块的区域，保留大块的区域，后用cv2.rectangle选取矩形框，从而定位车牌位置
车牌字符的分割前需要准备的是只保留车牌部分，将其他部分均变为黑色背景。这里我采用cv2.grabCut方法，可将图像分割成前景与背景。分割完成后，再经过二值化为黑白图后即可进行字符分割。由于图像中只有黑色和白色像素，因此我们需要通过图像的白色像素和黑色像素来分割开字符。即分别通过判断每一行每一列的黑色白色像素值的位置，来定位出字符。具体程序附下
import cv2
import numpy as np
def stretch(img):
'''
图像拉伸函数
'''
maxi=float(img.max())
mini=float(img.min())
for i in range(img.shape[0]):
for j in range(img.shape[1]):
img[i,j]=(255/(maxi-mini)*img[i,j]-(255*mini)/(maxi-mini))
return img
def dobinaryzation(img):
'''
二值化处理函数
'''
maxi=float(img.max())
mini=float(img.min())
x=maxi-((maxi-mini)/2)
#二值化,返回阈值ret 和 二值化操作后的图像thresh
ret,thresh=cv2.threshold(img,x,255,cv2.THRESH_BINARY)
#返回二值化后的黑白图像
return thresh
def find_rectangle(contour):
'''
寻找矩形轮廓
'''
y,x=[],[]
for p in contour:
y.append(p[0][0])
x.append(p[0][1])
return [min(y),min(x),max(y),max(x)]
def locate_license(img,afterimg):
'''
定位车牌号
'''
img,contours,hierarchy=cv2.findContours(img,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)
#找出最大的三个区域
block=[]
for c in contours:
#找出轮廓的左上点和右下点，由此计算它的面积和长度比
r=find_rectangle(c)
a=(r[2]-r[0])*(r[3]-r[1]) #面积
s=(r[2]-r[0])*(r[3]-r[1]) #长度比
block.append([r,a,s])
#选出面积最大的3个区域
block=sorted(block,key=lambda b: b[1])[-3:]
#使用颜色识别判断找出最像车牌的区域
maxweight,maxindex=0,-1
for i in range(len(block)):
b=afterimg[block[i][0][1]:block[i][0][3],block[i][0][0]:block[i][0][2]]
#BGR转HSV
hsv=cv2.cvtColor(b,cv2.COLOR_BGR2HSV)
#蓝色车牌的范围
lower=np.array([100,50,50])
upper=np.array([140,255,255])
#根据阈值构建掩膜
mask=cv2.inRange(hsv,lower,upper)
#统计权值
w1=0
for m in mask:
w1+=m/255
w2=0
for n in w1:
w2+=n
#选出最大权值的区域
if w2>maxweight:
maxindex=i
maxweight=w2
return block[maxindex][0]
def find_license(img):
'''
预处理函数
'''
m=400*img.shape[0]/img.shape[1]
#压缩图像
img=cv2.resize(img,(400,int(m)),interpolation=cv2.INTER_CUBIC)
#BGR转换为灰度图像
gray_img=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
#灰度拉伸
stretchedimg=stretch(gray_img)
'''进行开运算，用来去除噪声'''
r=16
h=w=r*2+1
kernel=np.zeros((h,w),np.uint8)
cv2.circle(kernel,(r,r),r,1,-1)
#开运算
openingimg=cv2.morphologyEx(stretchedimg,cv2.MORPH_OPEN,kernel)
#获取差分图，两幅图像做差 cv2.absdiff('图像1','图像2')
strtimg=cv2.absdiff(stretchedimg,openingimg)
#图像二值化
binaryimg=dobinaryzation(strtimg)
#canny边缘检测
canny=cv2.Canny(binaryimg,binaryimg.shape[0],binaryimg.shape[1])
'''消除小的区域，保留大块的区域，从而定位车牌'''
#进行闭运算
kernel=np.ones((5,19),np.uint8)
closingimg=cv2.morphologyEx(canny,cv2.MORPH_CLOSE,kernel)
#进行开运算
openingimg=cv2.morphologyEx(closingimg,cv2.MORPH_OPEN,kernel)
#再次进行开运算
kernel=np.ones((11,5),np.uint8)
openingimg=cv2.morphologyEx(openingimg,cv2.MORPH_OPEN,kernel)
#消除小区域，定位车牌位置
rect=locate_license(openingimg,img)
return rect,img
def cut_license(afterimg,rect):
'''
图像分割函数
'''
#转换为宽度和高度
rect[2]=rect[2]-rect[0]
rect[3]=rect[3]-rect[1]
rect_copy=tuple(rect.copy())
rect=[0,0,0,0]
#创建掩膜
mask=np.zeros(afterimg.shape[:2],np.uint8)
#创建背景模型 大小只能为13*5，行数只能为1，单通道浮点型
bgdModel=np.zeros((1,65),np.float64)
#创建前景模型
fgdModel=np.zeros((1,65),np.float64)
#分割图像
cv2.grabCut(afterimg,mask,rect_copy,bgdModel,fgdModel,5,cv2.GC_INIT_WITH_RECT)
mask2=np.where((mask==2)|(mask==0),0,1).astype('uint8')
img_show=afterimg*mask2[:,:,np.newaxis]
return img_show
def deal_license(licenseimg):
'''
车牌图片二值化
'''
#车牌变为灰度图像
gray_img=cv2.cvtColor(licenseimg,cv2.COLOR_BGR2GRAY)
#均值滤波 去除噪声
kernel=np.ones((3,3),np.float32)/9
gray_img=cv2.filter2D(gray_img,-1,kernel)
#二值化处理
ret,thresh=cv2.threshold(gray_img,120,255,cv2.THRESH_BINARY)
return thresh
def find_end(start,arg,black,white,width,black_max,white_max):
end=start+1
for m in range(start+1,width-1):
if (black[m] if arg else white[m])>(0.98*black_max if arg else 0.98*white_max):
end=m
break
return end
if __name__=='__main__':
img=cv2.imread('../image/carnumber7.jpg',cv2.IMREAD_COLOR)
#预处理图像
rect,afterimg=find_license(img)
#框出车牌号

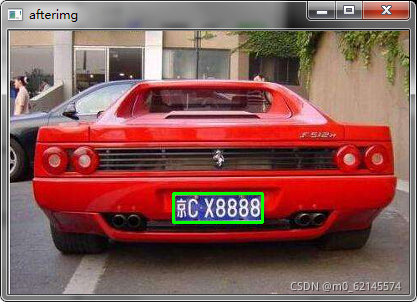

cv2.rectangle(afterimg,(rect[0],rect[1]),(rect[2],rect[3]),(0,255,0),2)
cv2.imshow('afterimg',afterimg)
#分割车牌与背景

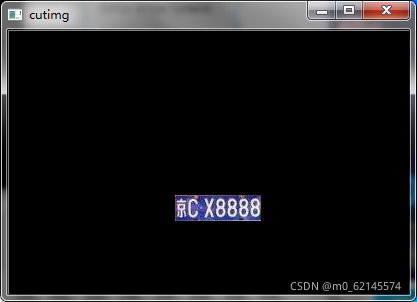

cutimg=cut_license(afterimg,rect)
cv2.imshow('cutimg',cutimg)
#二值化生成黑白图

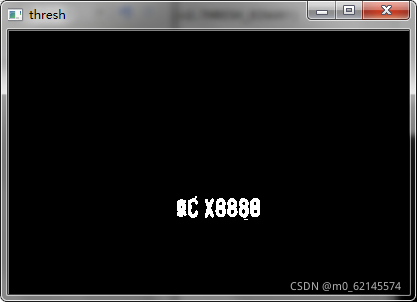

thresh=deal_license(cutimg)
cv2.imshow('thresh',thresh)
cv2.waitKey(0)
#分割字符
'''
判断底色和字色
'''
#记录黑白像素总和
white=[]
black=[]
height=thresh.shape[0] #263
width=thresh.shape[1] #400
#print('height',height)
#print('width',width)
white_max=0
black_max=0
#计算每一列的黑白像素总和
for i in range(width):
line_white=0
line_black=0
for j in range(height):
if thresh[j][i]==255:
line_white+=1
if thresh[j][i]==0:
line_black+=1
white_max=max(white_max,line_white)
black_max=max(black_max,line_black)
white.append(line_white)
black.append(line_black)
print('white',white)
print('black',black)
#arg为true表示黑底白字，False为白底黑字
arg=True
if black_max<white_max:
arg=False
n=1
start=1
end=2
while n<width-2:
n+=1
#判断是白底黑字还是黑底白字 0.05参数对应上面的0.95 可作调整
if(white[n] if arg else black[n])>(0.02*white_max if arg else 0.02*black_max):
start=n
end=find_end(start,arg,black,white,width,black_max,white_max)
n=end
if end-start>5:
cj=thresh[1:height,start:end]
cv2.imshow('cutlicense',cj)
cv2.waitKey(0)
cv2.waitKey(0)
cv2.destroyAllWindows()
?这算是识别比较好的一张图片，但是有些图片仍然识别比较差，希望有大神可以提出以下改进意见，但是鉴于自己目前处于初学者状态，就先不深究，等到以后学习精进后再回头解决目前解决不了的问题。感谢阅读。
?
?
