[人工智能]04.卷积神经网络（第一周）

卷积运算

边缘检测

处理大量的数据运算，你需要进行卷积计算，它是卷积神经网络中非常重要的一块。

使用边缘检测作为入门样例
过滤器，卷积运算用 * 表示。

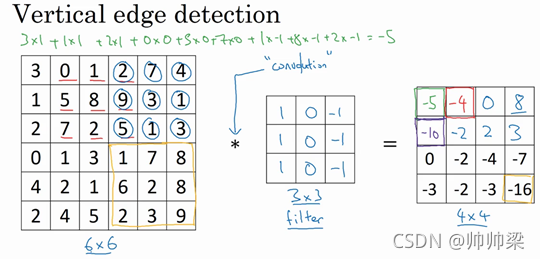

用3 x 3的过滤器对其进行卷积。这个可以做垂直边缘检测。

所以在编程练习中，你会使用一个叫conv_forward的函数。如果在tensorflow下，这个函数叫tf.conv2d。在其他深度学习框架中，在后面的课程中，你将会看到Keras这个框架，在这个框架下用Conv2D实现卷积运算。

为什么这个可以做垂直边缘检测呢？

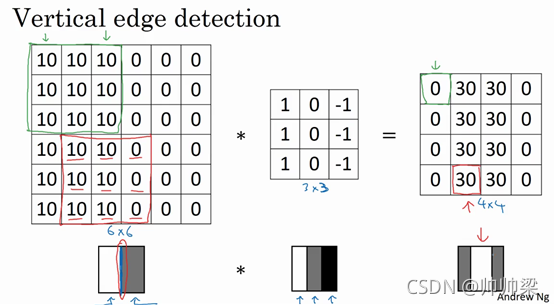

当你用一个3×3过滤器进行卷积运算的时候，这个3×3的过滤器可视化为下面这个样子，在左边有明亮的像素，然后有一个过渡，0在中间，然后右边是深色的。卷积运算后，你得到的是右边的矩阵。

在这个例子中，在输出图像中间的亮处，表示在图像中间有一个特别明显的垂直边缘。从垂直边缘检测中可以得到的启发是，因为我们使用3×3的矩阵（过滤器），所以垂直边缘是一个3×3的区域，在这个6×6图像的中间部分，就被视为一个垂直边缘，卷积运算提供了一个方便的方法来发现图像中的垂直边缘。



学习如何区分正边和负边，这实际就是由亮到暗与由暗到亮的区别，也就是边缘的过渡。

垂直边缘检测与水平边缘检测

通过卷积运算，如果得到的数是正数，那么就表示是从明到暗的过度，如果是负数，那么就是从暗到明的过度。

同时，过滤器的矩阵也不是固定的，可以有很多选择

同时，也可以把过滤器的九个数当成参数来运算。

所以将矩阵的所有数字都设置为参数，通过数据反馈，让神经网络自动去学习它们，我们会发现神经网络可以学习一些低级的特征，例如这些边缘的特征。

一个基本的卷积操作—padding

（自我理解：指定p的值）
我们在之前视频中看到，如果你用一个3×3的过滤器卷积一个6×6的图像，你最后会得到一个4×4的输出，也就是一个4×4矩阵。那是因为你的3×3过滤器在6×6矩阵中，只可能有4×4种可能的位置。这背后的数学解释是，如果我们有一个$\text{n}\times \text{n}$的图像，用$f\times f$过滤器做卷积，那么输出的维度就是$(n?f+1)\times (n?f+1)$。在这个例子里是$6?3+1=4$，因此得到了一个4×4的输出。

两个问题
1.缺点是每次做卷积操作，你的图像就会缩小
2.丢掉了图像边缘位置的许多信息
解决方案
在卷积操作之前填充这幅图像
　　　填充方案
　　　　　1. Valid卷积：意味着不填充
　　　　　2. Same卷积：你填充后，你的输出大小和输入大小是一样的。
　　　　　用p个像素填充后，得到的就是$(n+2p?f+1)\times (n+2p?f+1)$的矩阵，$p=\frac{(f?1)}{2}$，f得是奇数。

卷积的步长

也就是每次移动几格

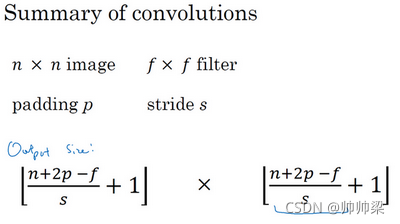

如果你用一个f×f的过滤器卷积一个n×n的图像，你的padding为p，步幅为s，在这个例子中s=2，你会得到一个输出，因为现在你不是一次移动一个步子，而是一次移动s个步子，输出于是变为$(\frac{\text{n?+?}2p+f}{s}+1)\times (\frac{\text{n?+?}2p+f}{s}+1)$

如果商不是一个整数怎么办？在这种情况下，我们向下取整。

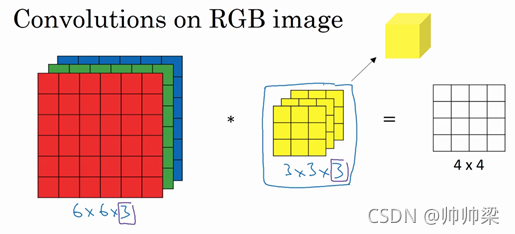

对立体进行卷积

图像的通道数必须和过滤器的通道数匹配

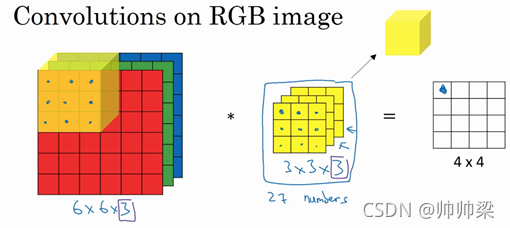

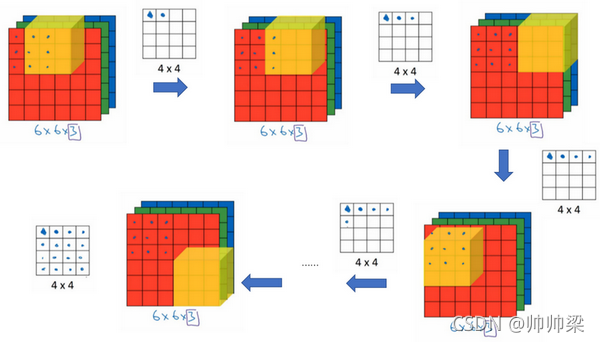

为了计算这个卷积操作的输出，你要做的就是把这个3×3×3的过滤器先放到最左上角的位置，这个3×3×3的过滤器有27个数，27个参数就是3的立方。依次取这27个数，然后乘以相应的红绿蓝通道中的数字。先取红色通道的前9个数字，然后是绿色通道，然后再是蓝色通道，乘以左边黄色立方体覆盖的对应的27个数，然后把这些数都加起来，就得到了输出的第一个数字。

如果要计算下一个输出，你把这个立方体滑动一个单位，再与这27个数相乘，把它们都加起来，就得到了下一个输出，以此类推。

甚至可以检测单个通道的边缘，设置一个过滤器$?\begin{array}{ccc}1& 0& ?1\\ 1& 0& ?1\\ 1& 0& ?1\end{array}?$
只需要把剩下两个通道的值全部设置为0就好了。这就是一个检测垂直边界的过滤器，但只对红色通道有用。

如果我们不仅仅想要检测垂直边缘怎么办？如果我们同时检测垂直边缘和水平边缘，还有45°倾斜的边缘，还有70°倾斜的边缘怎么做？换句话说，如果你想同时用多个过滤器怎么办？

总结：

如何构建卷积神经网络的卷积层

有10个过滤器，神经网络的一层是3×3×3，因此每个过滤器有27个参数，也就是27个数。然后加上一个偏差，现在我们有10个，加在一起是28×10，也就是280个参数。

不论输入图片有多大，1000×1000也好，5000×5000也好，参数始终都是280个。用这10个过滤器来提取特征，如垂直边缘，水平边缘和其它特征。即使这些图片很大，参数却很少，这就是卷积神经网络的一个特征，叫作“避免过拟合”。

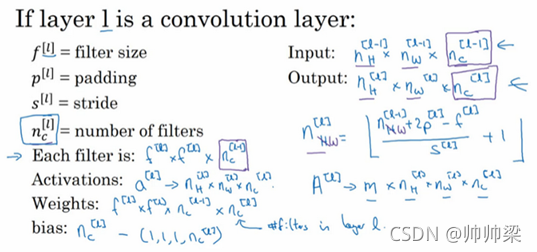

各参数代表意义，以及表达式

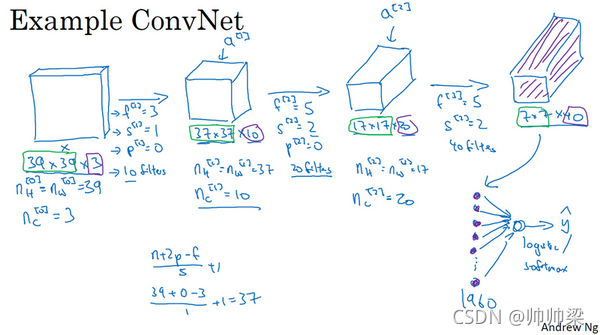

构建一个简单卷积神经网路

一开始定义了，高度和宽度、通道数。
第一层我们用一个3×3的过滤器，定义了f，计算出下一层的输出。
要决定过滤器的大小、步幅、padding以及使用多少个过滤器。

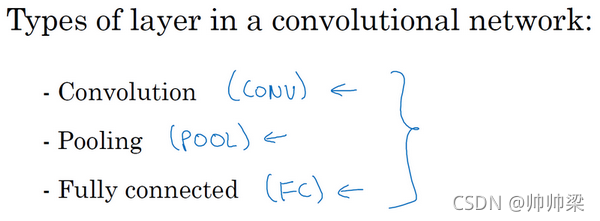

• 一个是卷积层
• 一个是池化层
• 最后一个是全连接层

池化层（Pooling layers）

除了卷积层，卷积网络也经常使用池化层来缩减模型的大小，提高计算速度，同时提高所提取特征的鲁棒性。

先举一个池化层的例子，然后我们再讨论池化层的必要性。假如输入是一个4×4矩阵，用到的池化类型是最大池化（max pooling）。执行最大池化的树池是一个2×2矩阵。执行过程非常简单，把4×4的输入拆分成不同的区域，我把这个区域用不同颜色来标记。对于2×2的输出，输出的每个元素都是其对应颜色区域中的最大元素值。

所以最大化运算的实际作用就是，如果在过滤器中提取到某个特征，那么保留其最大值。

，它有一组超参数，但并没有参数需要学习。实际上，梯度下降没有什么可学的，一旦确定了f(过滤器)和s（步幅），它就是一个固定运算，梯度下降无需改变任何值。
常用的参数值为f=2 s=2，其效果相当于高度和宽度缩减一半。

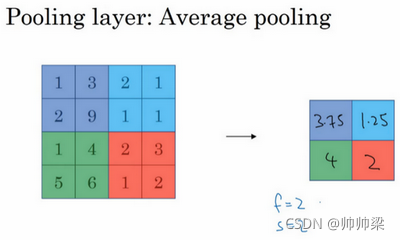

平均池化：选取的不是每个过滤器的最大值，而是平均值。

卷积神经网络的示例

全连接：常规的神经网络，每层跟每层全部相连那种基本操作。

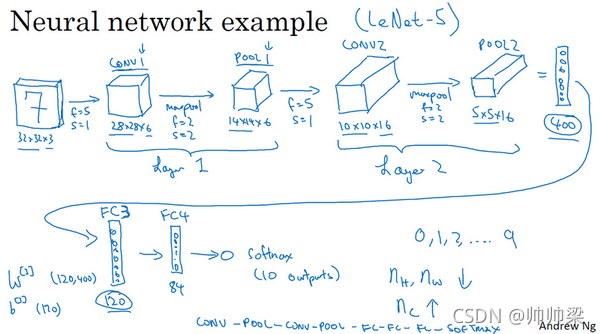

1. 第一层使用过滤器大小为5×5，步幅是1，padding是0，过滤器个数为6，那么输出为28×28×6。将这层标记为CONV1，它用了6个过滤器，增加了偏差，应用了非线性函数，可能是ReLU非线性函数，最后输出CONV1的结果。
2. 然后构建一个池化层，最大池化使用的过滤器为2×2，步幅为2，表示层的高度和宽度会减少一半。因此，28×28变成了14×14，通道数量保持不变，所以最终输出为14×14×6，将该输出标记为POOL1。

3. 我们再为它构建一个卷积层，过滤器大小为5×5，步幅为1，这次我们用10个过滤器，最后输出一个10×10×10的矩阵，标记为CONV2。
4. 然后做最大池化，超参数f=2，s=2。高度和宽度会减半，最后输出为5×5×10，标记为POOL2，这就是神经网络的第二个卷积层，即Layer2。
5. 5×5×16矩阵包含400个元素，现在将POOL2平整化为一个大小为400的一维向量。我们可以把平整化结果想象成这样的一个神经元集合，然后利用这400个单元构建下一层。下一层含有120个单元，这就是我们第一个全连接层，标记为FC3。这400个单元与120个单元紧密相连，这就是全连接层。它很像我们在第一和第二门课中讲过的单神经网络层，这是一个标准的神经网络。维度为120×400。这就是所谓的“全连接”，因为这400个单元与这120个单元的每一项连接，还有一个偏差参数。最后输出120个维度，因为有120个输出。

6. 然后我们对这个120个单元再添加一个全连接层，这层更小，假设它含有84个单元，标记为FC4。
7. 最后，用这84个单元填充一个softmax单元。如果我们想通过手写数字识别来识别手写0-9这10个数字，这个softmax就会有10个输出。

常规做法是，尽量不要自己设置超参数，而是查看文献中别人采用了哪些超参数

现在，我想指出的是，随着神经网络深度的加深，高度$n_h$和宽度$n_w$通常都会减少，前面我就提到过，从32×32到28×28，到14×14，到10×10，再到5×5。所以随着层数增加，高度和宽度都会减小，而通道数量会增加，从3到6到16不断增加，然后得到一个全连接层。

在神经网络中，另一种常见模式就是一个或多个卷积后面跟随一个池化层，然后一个或多个卷积层后面再跟一个池化层，然后是几个全连接层，最后是一个softmax。这是神经网络的另一种常见模式。

为什么使用卷积？

和只用全连接层相比，卷积层的两个主要优势在于参数共享和稀疏连接。

• 一是参数共享。观察发现，特征检测如垂直边缘检测如果适用于图片的某个区域，那么它也可能适用于图片的其他区域。
• 第二个方法是使用稀疏连接，这个0是通过3×3的卷积计算得到的，它只依赖于这个3×3的输入的单元格，右边这个输出单元（元素0）仅与36个输入特征中9个相连接。而且其它像素值都不会对输出产生任影响，这就是稀疏连接的概念。

神经网络可以通过这两种机制减少参数，以便我们用更小的训练集来训练它，从而预防过度拟合。

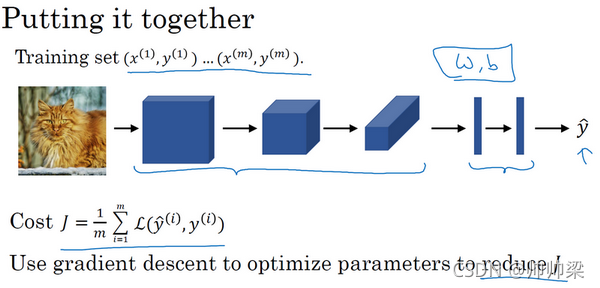

标准卷积模型
