PPO代码实现

代码及解释

0.运行环境

1.包引入与参数设定

import argparse
import os
import time

import gym
import numpy as np
import tensorflow as tf
import tensorflow_probability as tfp
import tensorlayer as tl

from matplotlib import animation
import matplotlib.pyplot as plt

parser = argparse.ArgumentParser()
parser.add_argument('--train', dest='train', default=True)
# 训练时是否渲染
parser.add_argument('--render', type=bool, default=False)
parser.add_argument('--save_gif', type=bool, default=False)

parser.add_argument('--train_episodes', type=int, default=20000)
parser.add_argument('--test_episodes', type=int, default=10)
# 训练时，一盘游戏最多进行max_steps步
parser.add_argument('--max_steps', type=int, default=200)
parser.add_argument('--batch_size', type=int, default=32)

# 价值折扣率
parser.add_argument('--gamma', type=float, default=0.9)
# 学习率
parser.add_argument('--actor_lr', type=float, default=0.0001)
parser.add_argument('--critic_lr', type=float, default=0.0002)
# epsilon是一个接近0的数，在本代码中为了避免数值错误，通常要给除数加一个epsilon
parser.add_argument('--eps', type=float, default=1e-8)
# 一次更新多少次actor和critic
parser.add_argument('--actor_update_steps', type=int, default=10)
parser.add_argument('--critic_update_steps', type=int, default=10)

args = parser.parse_args()

# 注意：这里是PPO1和PPO2的相关的参数。
METHODS = [
    dict(name='kl_pen', kl_target=0.01, lam=0.5),   # KL penalty  PPO1
    dict(name='clip', epsilon=0.2),                 # Clipped surrogate objective, find this is better  PPO2
]

ENV_ID = 'Pendulum-v0'        # environment name
ALG_NAME = 'PPO'
RANDOMSEED = 1                  # random seed

2.class PPO(object)

• PPO类需要实现10个方法。

  • _init_：神经网络网络初始化。

  • update_old_pi：把actor的参数复制给actor_old以更新actor_old。

  • store_transition：保存transition到buffer中。

  • finish_path：使用reward计算对应t时刻的回报U_t。

  • choose_action：选择动作。

  • train_actor：更新policy network的参数。

  • train_critic：更新state-value network的参数。

  • update：更新整个网络的参数。

  • saveModel：保存模型。

  • loadModel：加载模型。

2.1._init_

创建state-value network

# 状态价值网络,输入状态，输出折扣回报Ut
def build_critic(input_state_dim):
    input_layer = tl.layers.Input(input_state_dim, tf.float32)
    l1 = tl.layers.Dense(100, tf.nn.relu)(input_layer)
    output_layer = tl.layers.Dense(1)(l1)
    return tl.models.Model(input_layer, output_layer)

创建policy network

# actor 网络，输出均值mu和方差sigma
def build_actor(input_state_dim, action_dim):
    input_layer = tl.layers.Input(input_state_dim, tf.float32)
    l1 = tl.layers.Dense(100, tf.nn.relu)(input_layer)
    a = tl.layers.Dense(action_dim, tf.nn.tanh)(l1)
    mu = tl.layers.Lambda(lambda x: x * action_range)(a)
    sigma = tl.layers.Dense(action_dim, tf.nn.softplus)(l1)
    model = tl.models.Model(input_layer, [mu, sigma])
    return model

• mu就是正态分布的均值，也就是最有可能取的action的地方，因此可以将预测的a作为mu。
• 为什么计算方差sigma使用的激活函数是softplus( $ln(1+e^x)$ )而不是relu( $max(0,x)$ )？
  • softplus和relu长得非常像，并且他们的作用是一样的，但relu有时候会导致神经元的“死亡”问题，而softplus不会。

_init_

def __init__(self, state_dim, action_dim, action_range, method_name='clip'):
	# 构建critic网络, 输入state，输出V值
    self.critic = build_critic([None, state_dim])
    self.critic.train()

    # actor有两个actor 和 actor_old， actor_old的主要功能是记录行为策略的版本。
    # 输入时state，输出是描述动作分布的mu和sigma
    self.actor = build_actor([None, state_dim], action_dim)
    self.actor_old = build_actor([None, state_dim], action_dim)
    self.actor.train()
    self.actor_old.eval()
    self.actor_opt = tf.optimizers.Adam(args.actor_lr)
    self.critic_opt = tf.optimizers.Adam(args.critic_lr)

    if method_name == 'penalty':
        self.method = METHODS[0]
        self.kl_target = self.method['kl_target']
        self.lam = self.method['lam']
    elif method_name == 'clip':
        self.method = METHODS[1]
        self.epsilon = self.method['epsilon']

    self.state_buffer, self.action_buffer = [], []
    # reward_buffer存放奖励rt，而cumulative_reward_buffer存放回报Ut
    self.reward_buffer, self.cumulative_reward_buffer = [], []
    self.action_range = action_range

2.2.update_old_pi

def update_old_pi(self):
    # 更新actor_old参数。
    for pi, oldpi in zip(self.actor.trainable_weights, self.actor_old.trainable_weights):
        oldpi.assign(pi)

2.3.store_transition

def store_transition(self, state, action, reward):
    self.state_buffer.append(state)
    self.action_buffer.append(action)
    self.reward_buffer.append(reward)

2.4.finish_path

def finish_path(self, next_state, done):
    """
        Calculate cumulative reward
        :param next_state:
        :return: None
        """
    if done:
        v_s_ = 0
	else:
        v_s_ = self.critic(np.array([next_state], dtype=np.float32))[0, 0]

    discounted_r = []
	for r in self.reward_buffer[::-1]:
        v_s_ = r + args.gamma * v_s_
        discounted_r.append(v_s_)
    discounted_r.reverse()
    discounted_r = np.array(discounted_r)[:, np.newaxis]
    self.cumulative_reward_buffer.extend(discounted_r)
    self.reward_buffer.clear()

• v_s_的形状为[batch_size, 1]，如[[1],[2],[3],[4],[5]]。数组里的每一个子数组代表一个state的value。

  • 一般来说，数组里的每一个子数组就代表了那个state对应的输出。
  • 对critic的输出取[0,0]是想取第一个state(输入只有一个state)的value。

• discounted_r求出来只是一个一维数组[batch_size]，因此给它添加一个新的维度让他变成形状为[batch_size, 1]的二维数组。

  • 如果原本形状是[batch_size]，使用[:, np.newaxis]后形状就变成了[batch_size, 1]；使用[np.newaxis，: ]后，形状就变成了[1，batch_size]。也就是np.newaxis放在哪个位置就增加哪个位置的维度。

• for r in self.reward_buffer[::-1]的作用是逆序遍历列表reward_buffer。

• extend的作用是在列表末尾一次性追加另一个序列中的多个值。

a = [1,2,3]
b = [4,5,6,7]
b.extend(a)
print(b)
#输出：[4, 5, 6, 7, 1, 2, 3]

2.5.choose_action

def choose_action(self, s):
    s = s[np.newaxis, :].astype(np.float32)
    mu, sigma = self.actor(s)
    pi = tfp.distributions.Normal(mu, sigma)  # 用mu和sigma构建正态分布
    a = tf.squeeze(pi.sample(1), axis=0)[0]  # 根据概率分布随机出动作
    return np.clip(a, -self.action_range, self.action_range)

• squeeze的作用是去掉从tensor中删除所有大小(szie)是1的维度。
  • 如t是一个形状为[1, 2, 1, 3, 1, 1]的tensor，则tf.squeeze(t) 的形状为[2,3]。
  • 可以通过axis参数来指定作用于哪个维度。如tf.squeeze(t, [2, 4])的形状为[1,2,3,1]，只删除了第2和第4维的1。
  • 在本代码中，pi.sample(1)的返回值是一个shape=(1,1,1)的数组（如[[[1.21515]]]），通过tf.squeeze(pi.sample(1), axis=0)后，就将第一维删掉了，变成了shape=(1,1)的数组([[1.21515]])，再取第一个元素，就是一个一维数组。
    • 至于为什么pi.sample(1)是一个三维向量，且shape=(1,1,1)，这是因为pi.sample(1)的第0维表示sample的个数，如果写成pi.sample(2)，则生成的向量是shape=(2,1,1)，后面两个维度是由mu和sigma决定的。mu和sigma都是shape=(1,1)的向量，第0维表示了输入给critic network的transition的个数，每一个transition都对应一个mu和sigma输出，mu和sigma的第1维则表示了真正的数据，它的大小是由动作空间的维度决定的。
    • 如果看了以上说明还不明白，推荐自己调试一下，看看每步的变量的shape是怎样变化的，分别代表什么意思。

2.6.train_actor

def train_actor(self, state, action, adv):
    '''
        更新策略网络(policy network)
        '''
    # 输入时s，a，td-error。这个和AC是类似的。
    state = np.array(state, np.float32)  # state
    action = np.array(action, np.float32)  # action
    adv = np.array(adv, np.float32)  # td-error

    with tf.GradientTape() as tape:

        # 【敲黑板】这里是重点！！！！
        # 我们需要从两个不同网络，构建两个正态分布pi，oldpi。
        mu, sigma = self.actor(state)
        pi = tfp.distributions.Normal(mu, sigma)

        mu_old, sigma_old = self.actor_old(state)
        oldpi = tfp.distributions.Normal(mu_old, sigma_old)

        # ratio = tf.exp(pi.log_prob(self.tfa) - oldpi.log_prob(self.tfa))
        # 在新旧两个分布下，同样输出a的概率的比值
        # 除以(oldpi.prob(tfa) + EPS)，其实就是做了import-sampling。怎么解释这里好呢
        # 本来我们是可以直接用pi.prob(tfa)去跟新的，但为了能够更新多次，我们需要除以(oldpi.prob(tfa) + EPS)。
        # 在AC或者PG，我们是以1,0作为更新目标，缩小动作概率到1or0的差距
        # 而PPO可以想作是，以oldpi.prob(tfa)出发，不断远离（增大or缩小）的过程。
        ratio = pi.prob(action) / (oldpi.prob(action) + args.eps)
        # 这个的意义和带参数更新是一样的。
        surr = ratio * adv

        # 我们还不能让两个分布差异太大。
        # PPO1
        if self.method['name'] == 'kl_pen':
            tflam = self.method['lam']
            kl = tfp.distributions.kl_divergence(oldpi, pi)
            kl_mean = tf.reduce_mean(kl)
            aloss = -(tf.reduce_mean(surr - tflam * kl))
		else:  # clipping method, find this is better
            aloss = -tf.reduce_mean(
                tf.minimum(surr, tf.clip_by_value(
                    ratio, 1. - self.method['epsilon'], 1. + self.method['epsilon']) * adv)
            )
	a_gard = tape.gradient(aloss, self.actor.trainable_weights)
    self.actor_opt.apply_gradients(zip(a_gard, self.actor.trainable_weights))

    if self.method['name'] == 'kl_pen':
		return kl_mean

• prob是某个分布的概率密度函数。在连续性随机分布中，取到某一个点的概率都是0，因此只能用概率密度函数代替。

2.7.train_critic

def train_critic(self, cumulative_reward, state):
    ''' 更新Critic网络 '''
    # reward 是我们预估的 能获得的奖励
    cumulative_reward = np.array(cumulative_reward, dtype=np.float32)
    with tf.GradientTape() as tape:
        # TD-Error,Ut-qt
        td_error = cumulative_reward - self.critic(state)
        loss = tf.reduce_mean(tf.square(td_error))
	grad = tape.gradient(loss, self.critic.trainable_weights)
    self.critic_opt.apply_gradients(zip(grad, self.critic.trainable_weights))

2.8.update

def update(self):
    '''
    Update parameter with the constraint of KL divergent
	'''
    s = np.array(self.state_buffer, np.float32)
    a = np.array(self.action_buffer, np.float32)
    u = np.array(self.cumulative_reward_buffer, np.float32)

    self.update_old_pi()
    adv = (u - self.critic(s)).numpy()
    # adv = (adv - adv.mean())/(adv.std()+1e-6)  # sometimes helpful

    # update actor
	if self.method['name'] == 'kl_pen':
        kl = 0
        for _ in range(args.actor_update_steps):
            kl = self.train_actor(s, a, adv)
            if kl > 4 * self.method['kl_target']:  # this is in google's paper
                break
        if kl < self.method['kl_target'] / 1.5:  # adaptive lambda, this is in OpenAI's paper
            self.method['lam'] /= 2
        elif kl > self.method['kl_target'] * 1.5:
            self.method['lam'] *= 2
        self.method['lam'] = np.clip(
            self.method['lam'], 1e-4, 10
        )  # sometimes explode, this clipping is MorvanZhou's solution
	# PPO2 clipping method, find this is better (OpenAI's paper)
    else:
        for _ in range(args.actor_update_steps):
            self.train_actor(s, a, adv)
	# update critic
    for _ in range(args.critic_update_steps):
        self.train_critic(u, s)

	# 为了保证buffer里的数据是old_actor的，每更新完一遍参数要把transition数据清空
    self.state_buffer.clear()
    self.action_buffer.clear()
    self.cumulative_reward_buffer.clear()
    self.reward_buffer.clear()

• 重要性采样是怎么体现的？
  • 在update函数中，先用actor更新old_actor，然后再调用train_actor函数更新actor。在train_actor函数中，不断更新actor，但old_actor是不会变的，buffer里的transition也是old_actor做出的，符合old_actor的分布，但在更新完actor后，在update的末尾要清楚buffer中的数据，保证buffer里的数据在下一次更新时，一定是下一次的old_actor做出的。
  • 在update函数中，更新了多次actor，每个batch_size的数据都可以重复利用多次。

2.9.saveModel

def saveModel(self):
    path = os.path.join('model', '_'.join([ALG_NAME, ENV_ID]))
    if not os.path.exists(path):
        os.makedirs(path)
	tl.files.save_weights_to_hdf5(os.path.join(path, 'actor.hdf5'), self.actor)
    tl.files.save_weights_to_hdf5(os.path.join(path, 'actor_old.hdf5'), self.actor_old)
    tl.files.save_weights_to_hdf5(os.path.join(path, 'critic.hdf5'), self.critic)
    print('Saved weights.')

2.10.loadModel

def loadModel(self):
    path = os.path.join('model', '_'.join([ALG_NAME, ENV_ID]))
    if os.path.exists(path):
        print('Load DQN Network parametets ...')
        tl.files.load_hdf5_to_weights_in_order(os.path.join(path, 'actor.hdf5'), self.actor)
        tl.files.load_hdf5_to_weights_in_order(os.path.join(path, 'actor_old.hdf5'), self.actor_old)
        tl.files.load_hdf5_to_weights_in_order(os.path.join(path, 'critic.hdf5'), self.critic)
        print('Load weights!')
	else:
        print("No model file find, please train model first...")

3.主程序

3.1.帧画面转化为gif函数

def display_frames_as_gif(frames, path):
    patch = plt.imshow(frames[0])
    plt.axis('off')

    def animate(i):
        patch.set_data(frames[i])

    anim = animation.FuncAnimation(plt.gcf(), animate, frames=len(frames), interval=5)
    anim.save(path, writer='pillow', fps=30)

3.2.main函数

if __name__ == '__main__':
    env = gym.make(ENV_ID)

    # reproducible
    env.seed(RANDOMSEED)
    np.random.seed(RANDOMSEED)
    tf.random.set_seed(RANDOMSEED)

    ppo = PPO(
        state_dim=env.observation_space.shape[0],
        action_dim=env.action_space.shape[0],
        action_range=env.action_space.high,
    )

    ppo.loadModel()
    if args.train:
        all_ep_r = []

        # 更新流程：
        for episode in range(args.train_episodes):
            state = env.reset()
            episode_reward = 0
            t0 = time.time()
            for t in range(args.max_steps):
                if args.render:
                    env.render()
                action = ppo.choose_action(state)
                next_state, reward, done, _ = env.step(action)
                # 对reward进行标准化，已经被证明有时候是有用的
                ppo.store_transition(state, action, (reward + 8) / 8)
                state = next_state
                episode_reward += reward

                # N步更新的方法，每BATCH步了就可以进行一次更新
                if (t + 1) % args.batch_size == 0 or t == args.max_steps - 1:
                    ppo.finish_path(next_state, done)
                    ppo.update()

            if episode == 0:
                all_ep_r.append(episode_reward)
            else:
                all_ep_r.append(all_ep_r[-1] * 0.9 + episode_reward * 0.1)
            print(
                'Episode: {}/{}  | Episode Reward: {:.4f}  | Running Time: {:.4f}'.format(
                    episode, args.train_episodes, episode_reward,
                    time.time() - t0
                )
            )
            # 一百轮保存一遍模型
            if episode % 100 == 0:
                ppo.saveModel()

        # 保存散点图
        plt.plot(all_ep_r)
        if not os.path.exists('image'):
            os.makedirs('image')
        plt.savefig(os.path.join('image', '_'.join([ALG_NAME, ENV_ID])))
    else:
        for episode in range(args.test_episodes):
            state = env.reset()
            episode_reward = 0
            frames = []
            for i in range(args.max_steps):
                env.render()
                frames.append(env.render(mode='rgb_array'))

                next_state, reward, done, _ = env.step(ppo.choose_action(state))
                episode_reward += reward
                state = next_state
                if done:
                    break
            print('Testing  | Episode: {}/{}  | Episode Reward: {:.4f}'.format(
                episode, args.test_episodes, episode_reward))
            # 将本场游戏保存为gif
            if args.save_gif:
                dir_path = os.path.join('testVideo', '_'.join([ALG_NAME, ENV_ID]))
                if not os.path.exists(dir_path):
                    os.makedirs(dir_path)
                display_frames_as_gif(frames, dir_path + '\\' + str(episode) + ".gif")

    env.close()

遇到的坑

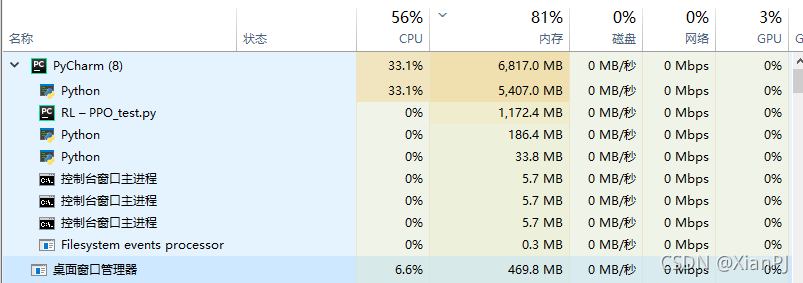

• question1（未解决）：内存泄漏，导致程序越执行占用的内存越多，跑到一万多轮后几乎把内存都占满了。
  • 怀疑是buffer用完后，使用clear方法清除数据，没有释放内存。但是在使用del action_buffer[:]语句手动删除buffer并调用垃圾回收后，仍然未能解决问题。


DQN with Target代码实现
