前言
综合布线是一个用于传输语音、数据、影响和其他信息的标准结构化布线系统，是建筑物或建筑群内的传输网络，它使语音和数据通信设备，交换设备和其他信息管理系统彼此相连接。
一.网络布线概念
1.1布线系统结构

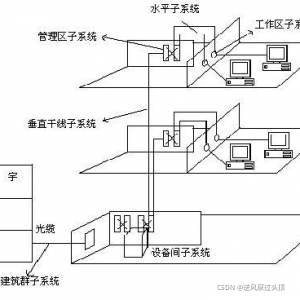

综合布线的物理结构一般采用模块化设计和分层星型图谱结构，其结构可以分为六个子系统。
工作区子系统、垂直干线子系统、水平子系统、管理子系统、设备间子系统、建筑群子系统
?1.工作区子系统?
工作区子系统即指建筑物内水平范围的个人办公区域，是放置应用系统终端设备的地方。它将用户的通信设备连接到综合布线系统的信息插座上。
?2.垂直干线子系统
垂直干线子系统是整个建筑物综合布线系统的一部分，它提供建筑物的干线电缆，负责连接管理间子系统到设备间子系统的子系统。
?3.水平子系统
水平子系统是整个布线系统的一部分，一般在一个楼层上，是从工作区的信息插座开始到水平配线间的配线架。
4.管理子系统
子系统主要由配线架和连接配线架与设备的电缆组成。
5.设备间子系统
设备间子系统是在建筑物内的适当地点放置综合布线缆线和相关连接部件及其应用系统设备的场所，也即设置电信设备、计算机网络设备以及建筑物配线设备，进行网络管理的场所。
6.建筑群子系统
建筑群子系统是将一个建筑物中的电缆延伸到另一个建筑物的通讯设备和装置中，已提供建筑物与大楼的连接点。
1.2布线系统优点
1.结构清晰，便于管理维护
2.材料统一先进，适应今后的发展所需
3.灵活性强，适应各种不同的需求，使用非常灵活
4.便于扩充，即节约费用又提高了系统的可靠性
二.网络布线规划
2.1布线的材料
1.线槽
?线槽分为金属线槽和塑料线槽两种，现基本用金属线槽，塑料易损坏。
2.桥架
主要用于布线系统中各类线缆的铺设。它强度较高，承重较好。
3.配线架
?配线架可以理解为终结来自于信息点的线缆，并将这些线缆最终连接到网络设备的一种工具，方便楼层的维护和管理。
