Canny算子
Marr（LoG）边缘检测方法类似，也属于是先平滑后求导数的方法John Canny研究了最优边缘检测方法所需的特性，给出了评价边缘检测性能优劣的三个指标：
1.好的信噪比，即将非边缘点判定为边缘点的概率要低，将边缘点判为非边缘点的概率要低；
2.高的定位性能，即检测出的边缘点要尽可能在实际边缘的中心；
3.对单一边缘仅有唯一响应，即单个边缘产生多个响应的概率要低，并且虚
假响应边缘应该得到最大抑制。
步骤：

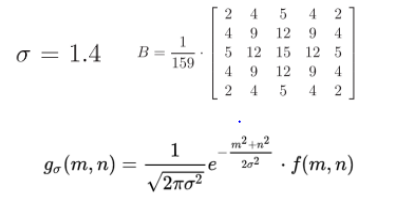

4.减少噪音：由于边缘检测易受图像中的噪声影响，因此第一步是使用5x5高斯滤波器去除图像中的噪声.

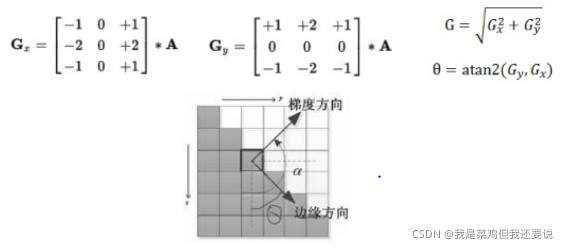

5.计算图像梯度：对平滑后的图像使用sobel算子在水平与竖直方向上计算一阶导数，得到图像梯度（Gx和Gy）。根据梯度图找到边界梯度和方向

根据角度对幅值进行非极大值抑制：将模糊的边界变得清晰（sharp）
1.将其梯度方向近似为以下值中的一个（0,45,90,135,180,225,270,315）（即上下左右和45度方向）
2.比较该像素点，和其梯度方向正负方向的像素点的梯度强度
3.如果该像素点梯度强度最大则保留，否则抑制（删除，即置为0）



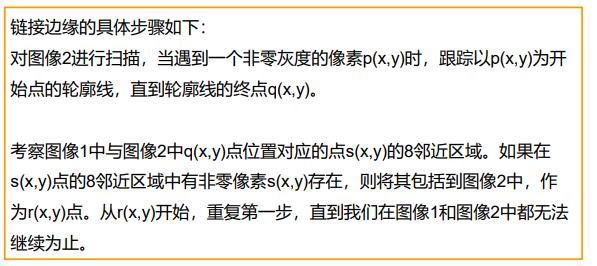

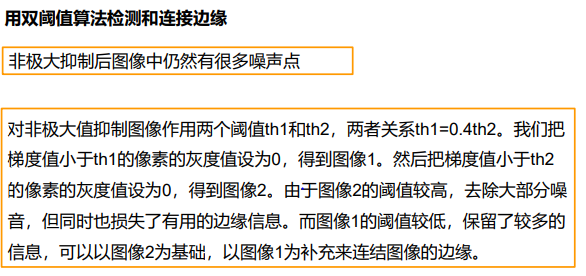

edge = cv2.Canny(image, threshold1, threshold2) 必要参数：
1.第一个参数是需要处理的原图像，该图像必须为单通道的灰度图；
2.第二个参数是阈值1；
3.第三个参数是阈值2。
代码实现：

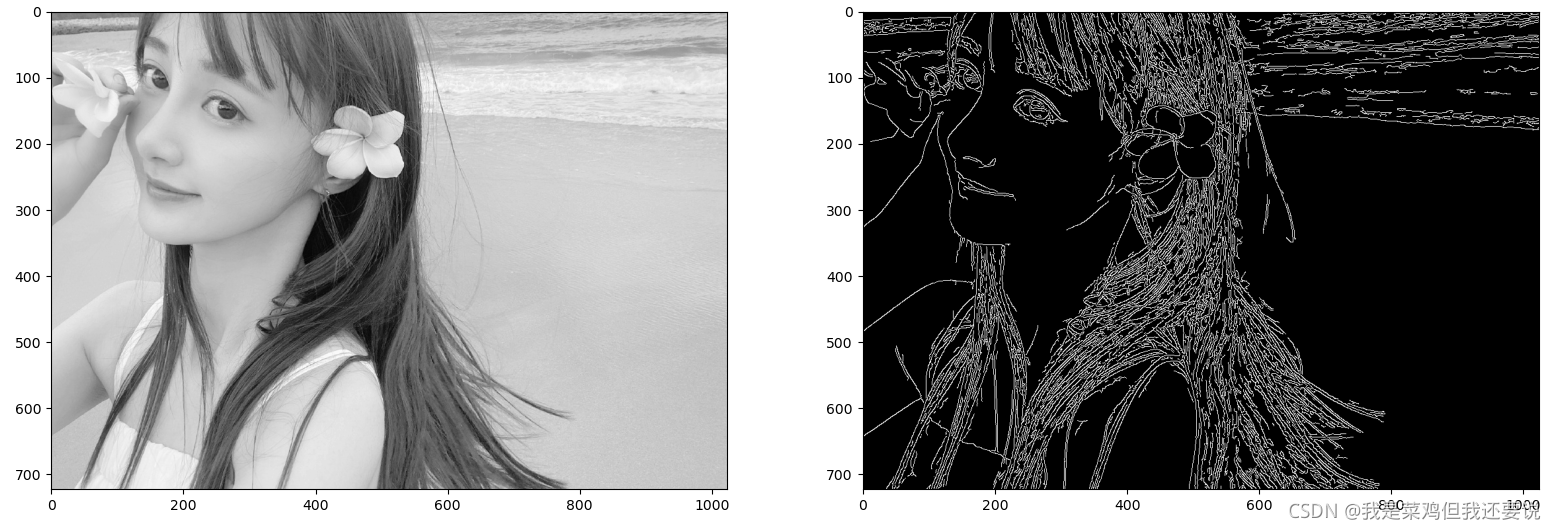

img = cv.imread('girl.png', cv.IMREAD_GRAYSCALE)
gaussion = cv.GaussianBlur(img, (3, 3), 0)
canny = cv.Canny(gaussion, 32, 80)

fig = plt.figure(figsize = (10, 5))
fig.set(alpha = 0.2)
plt.subplot2grid((1, 2), (0, 0))
plt.imshow(img, 'gray')

plt.subplot2grid((1, 2), (0, 1))
plt.imshow(canny, 'gray')

#实现在线手动调整threshold1和threshold2的值
img = cv.imread('girl.png', cv.IMREAD_GRAYSCALE)
img = cv.resize(img, (img.shape[1], img.shape[0]))

threshold1_min = 0
threshold1_max = 100

threshold2_min = 100
threshold2_max = 200

def canny_threshold1(x) :
    gaussion = cv.GaussianBlur(img, (3, 3), 0)
    canny = cv.Canny(gaussion, x, threshold2_min)
    cv.imshow('Canny', canny)

def canny_threshold2(x) :
    gaussion = cv.GaussianBlur(img, (3, 3), 0)
    canny = cv.Canny(gaussion, threshold1_min, x)
    cv.imshow('Canny', canny)

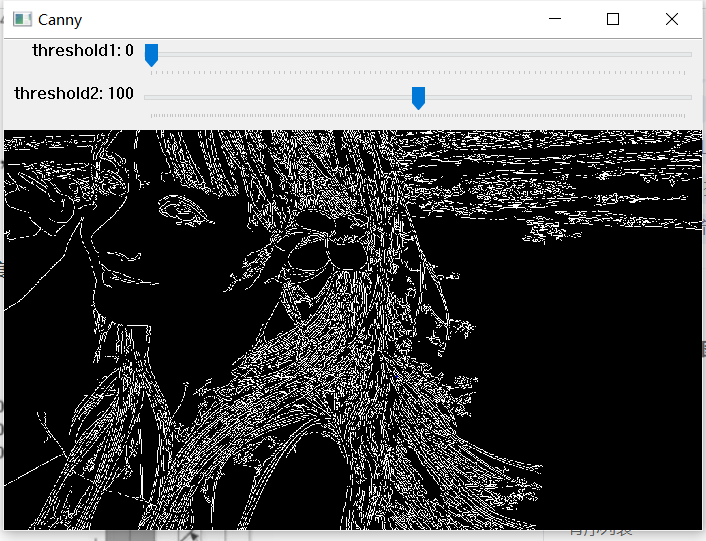

cv.namedWindow('Canny', cv.WINDOW_NORMAL | cv.WINDOW_KEEPRATIO)
#创建可调整大小的窗口并在调整窗口大小时保持图像比例不变
cv.createTrackbar('threshold1', 'Canny', threshold1_min, threshold1_max, canny_threshold1)
cv.createTrackbar('threshold2', 'Canny', threshold2_min, threshold2_max, canny_threshold2)
#绑定滑动条和窗口， 且设置滑动条的值
#cv2.createTrackbar(“scale”, “display”, 0, 100, self.opencv_calibration_node.on_scale)
# 第一个参数表示滑动条的名称，
# 第二个表示绑定的窗口名字，
# 第三个和第四设置滑动条的范围，注意的是第三个参数即滑动条的最小值固定为一，调整只是为了从你设定的那个数开始而已
# 第五个参数是回调函数，每次滑动都会调用回调函数。
