[人工智能]OpenCV实战 | 一文剖析图像阈值化方法——adaptiveThreshold、 threshold、THRESH_OTSU

图像阈值化，是指根据图像内像素点强度的分布规律设置一个阈值，并根据像素点强度高于阈值或者低于阈值而进行一些处理。例如，输入是一张灰度图和一个阈值$T$，当图中像素值大于阈值$T$，则输出图像对应像素设置为255（白色）；当图中像素值小于等于阈值$T$，则输出图像对应像素设置为0（黑色），这样通过阈值化就得到了一个二值化的图像。阈值化作为一种非常普遍使用的图像预处理方式，有利于我们在图像中定位到我们的目标对象。

从上述阈值化的定义中，我们会发现存在两个关键问题：

• 合适的阈值如何设置？
• 阈值设置后，基于像素点与阈值的关系而进行的处理方式都有哪些？

1. 手动设置阈值

最简单粗暴的方式莫过于手动设置阈值。当我们拿到一张彩色图像并转换到灰度图后，我们可以打印出灰度图每个图像位置的灰度值。我们可以不断地尝试阈值，从而使得我们的目标对象被提取地很好。

在OpenCV中提供了阈值化的函数

double cv::threshold	(	InputArray 	src,
                            OutputArray 	dst,
                            double 	thresh,
                            double 	maxval,
                            int 	type
                         )

c++示例代码

// 原始图像
Mat src = imread("/home/user/1.jpg");
// 转为灰度图
Mat gray;
cvtColor(src, gray, COLOR_BGR2GRAY);
// 阈值化，像素点强度>200的设置为255，小于等于200的设置为0
Mat bw;
threshold(gray, bw, 200, 255, THRESH_BINARY);

手动设置阈值在针对一张特定图像的处理时，虽然我们会尝试若干次，但通常我们还是可以基本找到一个理想的值。但它的主要弊端是它的泛化值不好，可能在这张图像上效果很不错，换到另一张图像效果就大打折扣，原因可能只是另一张图像拍摄的光线、角度稍有不同等等。

因此我们需要有一种自动确定阈值的方法，能根据图像中像素强度的规律，找到一个合理的阈值。

2. OTSU 大津阈值法

大津阈值法假定图像中包含前景像素和背景像素，于是它计算能够将两类像素分类的最佳阈值，从而使得它们的类内方差最小，并证明了类内方差最小等价于类间方差最大。

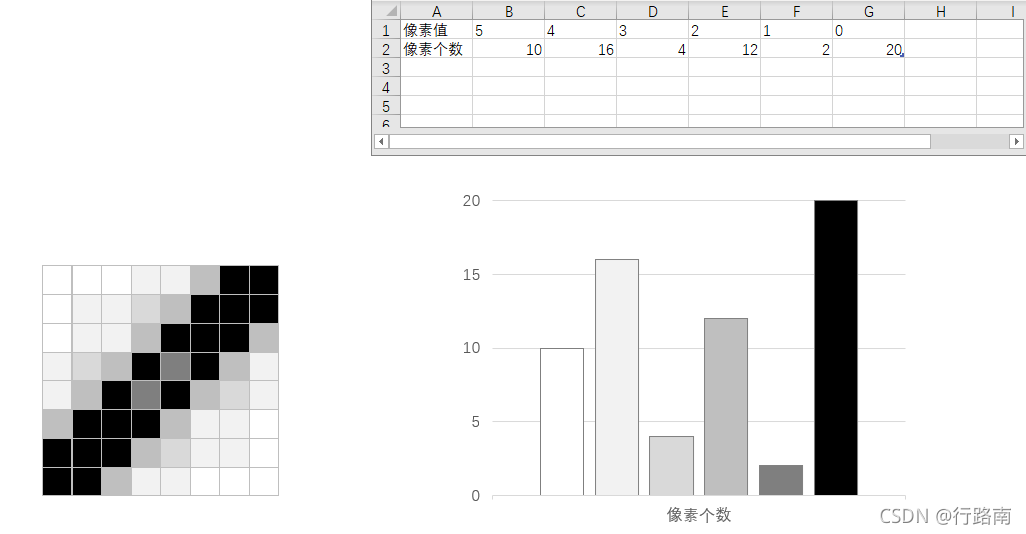

为了形象的说明大津阈值法的效果，我们先举一个例子，让大家有一个直观的理解，最后我们会给出严谨的证明。

大津算法，是逐一计算每个阈值下的最小类内方差，找到最小的类内方差的阈值就是我们期望的阈值。

咱们以阈值$T=3$为例，来计算该阈值下的类内方差。

• 像素值小于等于3的为背景，背景像素的像素数量权重$w_b$、灰度均值${\mu }_b$和灰度方差${\sigma }_b^2$计算如下：

$$\begin{gathered} n_b=20+2+12+4=38 \\ n=8?8=64 \\ {w}_b=\frac{n_b}{n}=\frac{38}{64} \\ {\mu }_b=\frac{0?20+1?2+2?12+3?4}{n_b}=\frac{38}{38}=1 \\ {\sigma }_b^2=\frac{(0?{\mu }_b{)}^2?20+(1?{\mu }_b{)}^2?2+(2?{\mu }_b{)}^2?12+(3?{\mu }_b{)}^2?4}{n_b}=\frac{48}{38}=1.26 \end{gathered}$$

• 像素值大于3的为前景，前景像素的像素数量权重$w_f$、灰度均值${\mu }_f$和灰度方差${\sigma }_f^2$计算如下：

$$\begin{gathered} n_f=16+10=26 \\ {w}_f=\frac{n_f}{n}=\frac{24}{64} \\ {\mu }_f=\frac{4?16+5?10}{n_f}=\frac{114}{24} \\ {\sigma }_f^2=\frac{(4?{\mu }_f{)}^2?16+(5?{\mu }_f{)}^2?10}{n_f}=\frac{9.625}{24}=0.4 \end{gathered}$$

• 根据背景的灰度方差${\sigma }_b^2$ 和${\sigma }_f^2$ 和对应的权重$w_b$ 和$w_f$, 求得类内方差为：
  $${\sigma }_T^2=w_b?{\sigma }_b^2+w_f?{\sigma }_f^2=0.898$$

以上是阈值设置为3的类内方差计算过程，同理我们可以计算阈值从0到5的全部类内方差，找到最小的类内方差对应的阈值即可。

实际上，大津算法证明的是最小化类内方差是等价于最大化类间方差，从而利用最大化类间方差，产生了一个比上述过程更简便，能够迭代计算的高效算法。

以下是证明过程（不感兴趣的可以跳过）。

已知条件：

$h(i)$: 像素值为$i$的像素数量，$i=0,1,2,...,255$

$n_b$ : 背景像素的像素数量 $n_b={\sum }_{i=0}^{T}h(i)$；

$n_f$ : 前景像素的像素数量 $n_f={\sum }_{i=T+1}^{255}h(i)$；

$n$ : 图像像素的像素数量总数 $n=n_b+n_f$

$w_b$ : 背景像素的像素数量权重 $w_b=n_b/n$；

$w_f$ : 前景像素的像素数量权重 $w_f=n_f/n=1?w_b$

$g(i)$: 像素值为$i$的像素数量在所在区域的比例，即当$i$属于背景，$g(i)=h(i)/n_b$; 当$i$属于前景，有$g(i)=h(i)/n_f$

$p(i)$: 像素值为$i$的像素数量在整个图像的比例，即$p(i)=h(i)/n$

${\mu }_b$ : 背景像素的灰度均值 ${\mu }_b=\frac{{\sum }_{i=0}^{T}i?h(i)}{n_b}={\sum }_{i=0}^{T}g(i)?i$；

${\mu }_f$ : 前景像素的灰度均值 ${\mu }_f=\frac{{\sum }_{i=T+1}^{255}i?h(i)}{n_f}={\sum }_{i=T+1}^{255}g(i)?i$；

$\mu$ : 图像像素的总灰度均值 $\mu =w_b?{\mu }_b+w_f?{\mu }_f$

${\sigma }_b^2$ : 背景像素的灰度方差 ${\sigma }_b^2=E(x^2)?E(x{)}^2={\sum }_{i=0}^{T}g(i)?i^2?{\mu }_b^2$

${\sigma }_f^2$ : 前景像素的灰度方差 ${\sigma }_f^2={\sum }_{i=T+1}^{255}g(i)?i^2?{\mu }_f^2$

${\sigma }^2$ : 图像像素的灰度方差 ${\sigma }^2={\sum }_{i=0}^{255}p(i)?i^2?{\mu }^2$

且类内方差和类间方差的定义为：

${\sigma }_{in}^2$ : 图像像素的类内方差 $\sigma_{in}^2 = w_b * \sigma_b^2 + w_f * \sigma_f^2 $

${\sigma }_{out}^2$ : 图像像素的类间方差 $\sigma_{out}^2 = w_b * (\mu_b - \mu)^2 + w_f * (\mu_f - \mu)^2 $

求证：

最小化类内方差${\sigma }_{in}^2$等价于最大化类间方差${\sigma }_{out}^2$

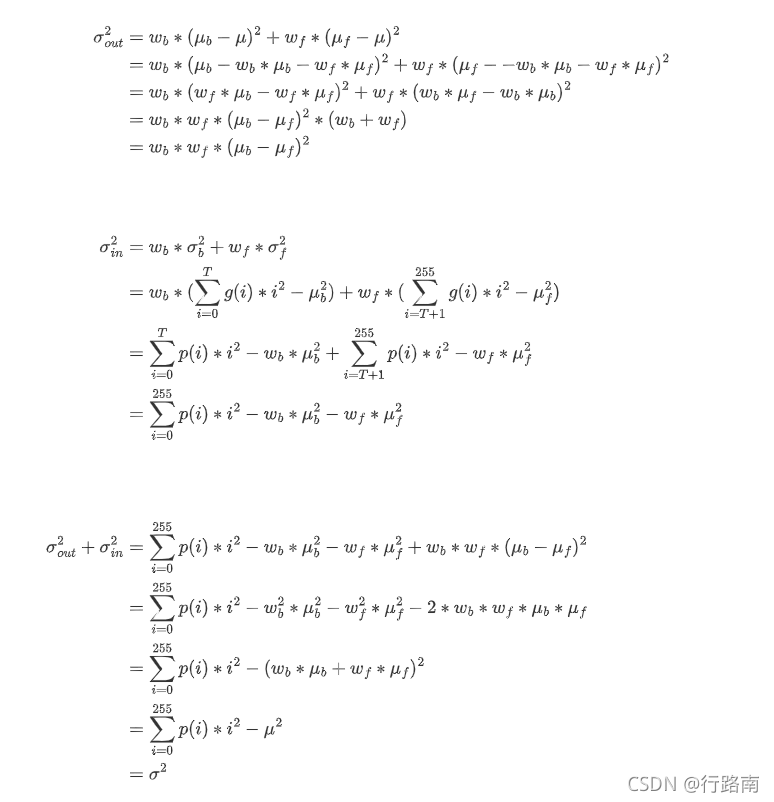

证明过程：

因为${\sigma }^2$ 是一个定值，因此最小化${\sigma }_{in}^2$ 等价于最大化${\sigma }_{out}^2$

证明完毕。

在OpenCV中对于大津算法阈值化的函数和手动阈值法是一个函数

double cv::threshold	(	InputArray 	src,
                            OutputArray 	dst,
                            double 	thresh,
                            double 	maxval,
                            int 	type
                         )

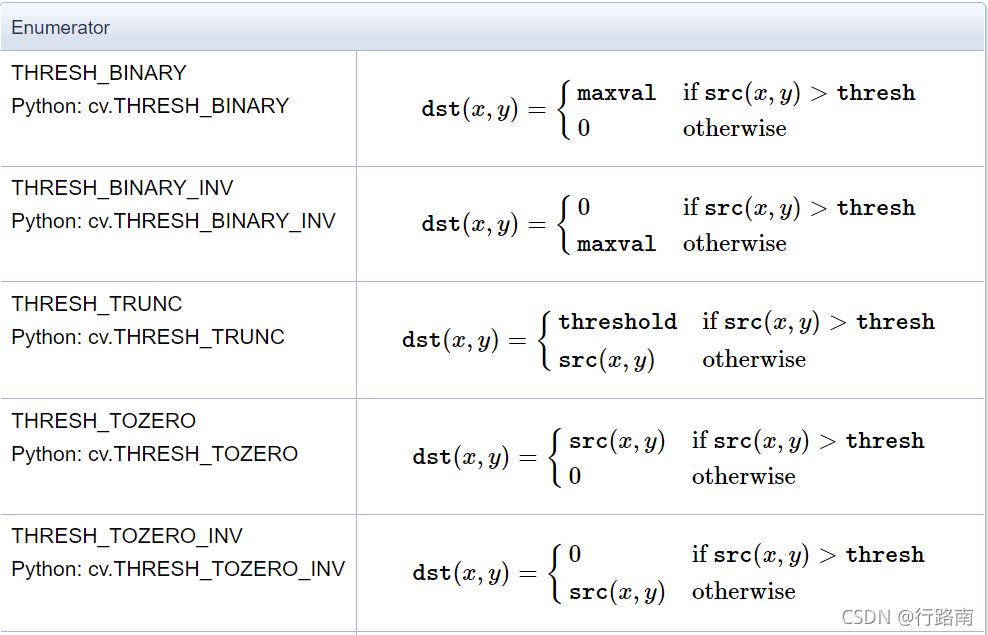

区别在于最后一个参数不仅要指定要处理的方式（上述介绍的THRESH_BINARY 等五种方式），还需要指定是大津算法THRESH_OTSU。

具体代码示意如下：

// 原始图像
Mat src = imread("/home/user/1.jpg");
// 转为灰度图
Mat gray;
cvtColor(src, gray, COLOR_BGR2GRAY);
// 阈值化，指定了处理方式和大津算法，此时会自动计算出阈值而代替手动指定的阈值，即此时50不起作用
Mat bw;
threshold(gray, bw, 50, 255, THRESH_BINARY | THRESH_OTSU);

3 局部自适应阈值化法

上述介绍的两种阈值化方法都是针对全局图像有一个唯一的阈值；本节介绍的是当一副图像的不同区域具有不同的亮度时，所实现的针对每个区域的自适应阈值方法。具体原理是设置一个区域块大小，每一块区域计算出一个阈值，从而在图像亮度不同时得到一个很好的效果。

在OpenCV中的函数是：

void cv::adaptiveThreshold	(	InputArray 	src,
                                OutputArray 	dst,
                                double 	maxValue,
                                int 	adaptiveMethod,
                                int 	thresholdType,
                                int 	blockSize,
                                double 	C
                            )

Parameters

adaptiveMethod 方法由两种：

• ADAPTIVE_THRESH_MEAN_C ：$block?block$的邻域内的均值减去常数C即得到局部阈值
• ADAPTIVE_THRESH_GAUSSIAN_C ：$block?block$的邻域内的加权和减去常数C即得到局部阈值

// 原始图像
Mat src = imread("/home/user/1.jpg");
// 转为灰度图
Mat gray;
cvtColor(src, gray, COLOR_BGR2GRAY);
// 自适应阈值化
Mat bw;
cv::adaptiveThreshold(gray, bw, 255, adaptiveMethod, THRESH_BINARY, 3,  1);
