卷积神经网络

图像识别中的卷积神经网络

图像识别问题：输入一张图片，将这张图片表示成里面的像素，也就是很长很长的向量，然后输出这种图片的类型。
根据神经网络的特性，我们期待说每一层都在做一种分类，比如说第一层的神经元完成最简单的分类工作，比如有没有颜色，有没有黄色，有没有斜条纹，第二层的工作比第一层复杂一些，然后依次第三层要更复杂，最后逐步输出结果。
如果我们依然用着之前的完全连接前馈网络来做影像处理，我们会需要太多的参数，举例来说，一张100 * 100的彩色图（已经很小了），最终需要30000 * 10000的参数去描写它，这样太多了，我们需要一些我们自己的知识去简化结构，于是CNN出世，所以根据上述分析，我们知道，CNN是比一般的DNN要简单（我觉得这种简单是最后的结构上展现出来的简单，需要花更多的心思去设计架构）的，是一种将全连接简化的结构。

图像识别问题的特点

为什么图像识别问题（本文引用课程上的小鸟图片例）可以用比较少的参数呢，因为其满足以下的三个特点：

特征区域小

根据之前的描述，有些神经元要做的事侦测有没有一种特征存在，而其实大部分的特征比整张图片要小很多，所以我们并不需要给它看整张图片，只要看图片的一小部分。
举例来说有一种神经元的工作就是也要侦测有没有鸟嘴的存在，很显然他只需要看一小块区域判断这是不是一个鸟嘴就可以，不需要看整张图。所以，每一个神经元连接到每一个小块的区域就好，不需要连接到整张完整的图。
在这里插入图片描述
其实这里我自己有个疑问，就是机器怎么确定说这个位置就有鸟嘴或者不是鸟嘴呢，这里其实学到后来在滤波器的工作方式中我自己就明白了为什么。

特征位置不影响识别

第二个意思是说：同样的特征在图像里面，可能会出现在图像不同的部分，但是代表的是同样的含义，它们有同样的形状，可以用同样的神经元，同样的参数就可以把特征侦测出来。
在这里插入图片描述
继续用鸟的图像举例：我们并不需要两组参数去专门政策鸟嘴是在上面还是在中间，直接用同一个神经元来干就可以。
其实在这里，我能隐隐约约感觉到卷积的方法应该是去除了图像中的位置信息的，想到之前学的向量做内积的方式，其实就能做到这一点，卷积应该也用到了这种思想。

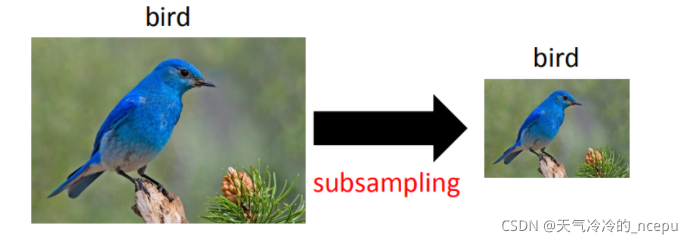

下采样（二次抽样）

这里的内容即是说将一个图像抽去一部分行列的像素内容，其实也不会对我们的识别结果造成很大的影响，这里其实有点借鉴人的行为的意思，将一张完整的图像有规律的去除一些内容，这样也就减少了需要的参数。
在这里插入图片描述

CNN的架构

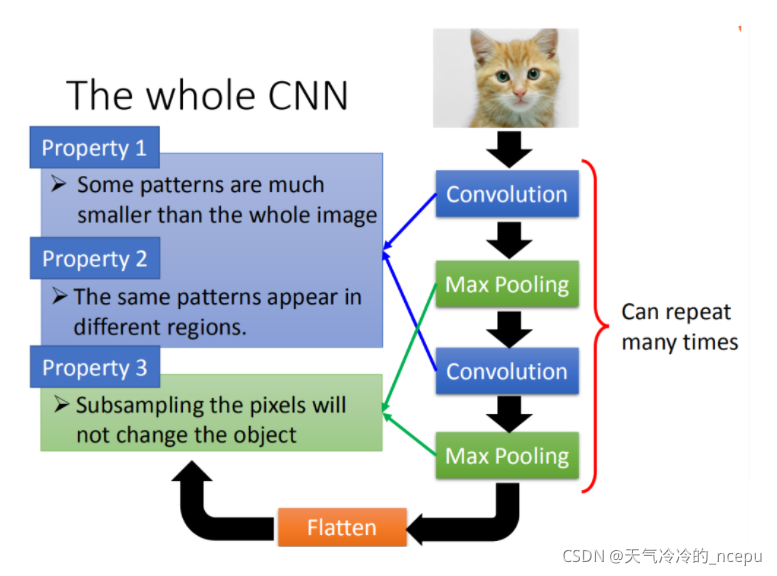

我们基于以上的三个特征，设计出了CNN的架构。
在这里插入图片描述

Convolution 卷积
它能处理一些，区域小和特征位置不同的问题。
Max Pooling 最大池化
它能帮助我们完成下采样的工作。
我们的内积和最大池化可以多次循环然后flatten，最后再把结过丢到一般的全连接前馈神经网络中，然后得到结果。
这就是整个CNN的整个架构，下面我们分层详细讲讲CNN的架构。

Convolution 卷积层

假设现在我们的network的input是一张6 * 6的图像，如果是黑白的，一个像素就只需要用一个数据去描述它。

解决特征区域小

卷积层里面，我们由一组过滤器（实质上是一组矩阵，假设本问题是3*3的矩阵），这组过滤器里面的参数是要学习出来的，并不需要人来设计，它再本质上一定就是神经网络中的一些参数。
从这里我们能够看出，过滤器一次看的内容并不是整张图片，这显然就解决了图像识别问题中特征区域小的问题。

解决特征位置不影响识别

过滤器的运作方式是将自身与6 * 6的图像来做内积，来最终得到一个值，3 * 3的过滤器显然要在6 * 6的图像上移动几次，这样可以覆盖掉所有图像内容，本次移动步长设置为1，可以得到一个4 * 4的矩阵。
这里我们能够看出，如果有着相同的特征，那么通过过滤器能在最后的4 * 4矩阵中得到相同的结果，那么这里就解决了特征位置的不影响识别的问题，你这一特征无论在哪里都能得到相同的结果。

过滤器

在一个卷积层中，里面有很多的滤波器，每个滤波器想要识别的特征不一样，但是工作的方法一样，将所有滤波器内积完得到的合在一起称为特征图，有几个滤波器，特征图就能有几层。

卷积法与全连法的关系

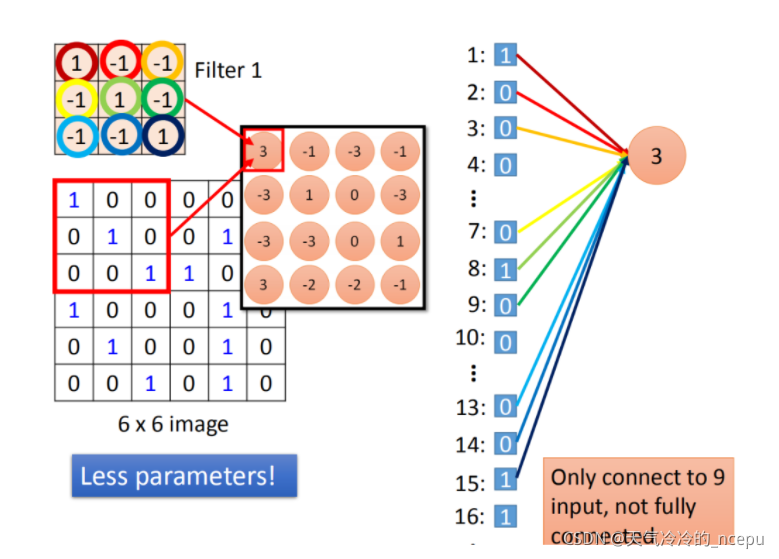

卷积法显然是一种对全连的一种简化，它实质上就是全连法拿掉一些权重的方法，老师给出的例子很形象：
在这里插入图片描述
如果是全连法，那么对于第一层，就要连接所有的输入，而采用滤波器之后，实质上仅连接了部分的输入，这里我们也能看出，滤波矩阵中的数实质上就是一些权重，是最后学习出来的值。
第二步是将滤波矩阵按照步长移动，当我们在做卷积时，实质上运用了相同的权重，我们叫分享权重，这样我们又做到了共用参数。
这里其实我的想法是：既然是过滤，目的就是找到想过滤出来的特征，每个过滤器一样，这一点应该确实需要保证。

Max pooling 最大池化层

这一层就是对应图像识别的二次抽样不影响结果的特点。

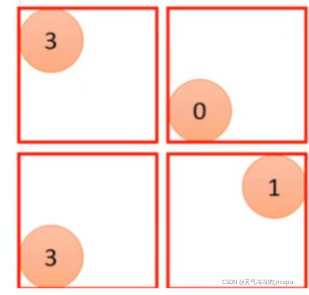

本层的任务就是根据每个过滤器得到的矩阵结果再分组，分组之后算出内部元素的平均或者最大，简单来说就是4个值变成一个值，这样就相当于有规律的减少了图像的内容。
在这里插入图片描述

做完一次卷积和最大池化后，一个6 * 6的图像变成了一个2 * 2的图像，这个2 * 2的图像的深度就代表我有几个滤波器，一个滤波器就能得到一个频道。
