Optic Disc Segmentation Using Attention-Based U-Net and the Improved Cross-Entropy Convolutional Neural Network
使用带注意力的U-Net和改进的交叉熵卷积神经网络的视盘分割
技术：多通道注意力机制，骰子系数与交叉熵结合，卷积神经网络
————————————————————————————————
摘要：
在本文中，我们提出了一种新的聚合通道注意力网络，以充分利用上下文信息对语义分割的影响。与现有的注意力机制不同，我们利用通道依赖性，将不同尺度的信息整合到注意力机制中。同时，改进了基于交叉熵的基本分类框架，将骰子系数和交叉熵相结合，平衡了骰子系数和交叉熵损失对分割任务的贡献，提高了网络在小区域分割中的性能。该网络保留了更多的图像特征，更准确地恢复了重要特征，进一步提高了医学图像的分割性能。我们将其应用于眼底视盘分割任务。我们在梅西多Messidor数据集和RIM-ONE数据集上演示了该模型的分割性能，并对所提出的体系结构进行了评估。
贡献点：
（1） 为了避免过度拟合和节省模型计算，我们建议使用DenseNet块在编码层提取特征。这在数据集通常较小的医学图像分割领域尤为重要。
（2） 我们提出了一种有效的语义分段解码器，称为聚合通道注意力上采样模块。我们使用不同层次的特征来引导注意机制，从而融合不同尺度的信息来恢复像素类别。我们使用压缩激励块和广义平均池来整合信道信息。
（3） 我们改进了基于交叉熵的基本分类框架来优化网络。该损失函数平衡了骰子系数和交叉熵损失对分割任务的贡献。
2.材料与方法
2.1.用于医学图像分割的聚合通道注意网络体系结构
如图1所示，在编码器-解码器网络结构中，编码器旨在逐渐减小特征图的空间大小，并捕获更高级的语义特征。解码器恢复对象的细节和空间维度，并保留更多的空间信息。在众多改进U-Net的算法中，编码器和解码器分别有所改进。为了获得更重要的高级语义特征，我们选择了在编码器路径中表现良好的DenseNet块。同样，在解码路径中，我们提出了一个聚集通道注意上采样（ACAU）模块来保留更多的空间信息。为了提取上下文语义信息并生成更高级的特征，在瓶颈中，我们使用了由多分支原子卷积组成的密集Atrous卷积模块（DAC）和由多尺度池化组成的剩余多尺度池化（RMP）。
图2显示了网络结构框架。与语义分段的典型架构一样，我们的框架（如图2所示）包括一个编码器、一个解码器和一个连接这两部分的瓶颈。首先，通过卷积层提取输入图像的初始特征。初始卷积层为7×7卷积，步长为2，填充为3。在编码器路径中，我们使用DenseNet[22]块结构来提取图像特征。DenseNet块包括稠密块（特征提取）和过渡块（缩小特征图大小）。它由四个DenseNet块组成，用于不同的特征分辨率。瓶颈结构通过密集阿托斯卷积（DAC）和剩余多核池（RMP）进一步提取不同尺度的特征[12]。解码器路径由四个聚合通道注意上采样模块组成，该模块保持编码器的高级特征并恢复特征映射的空间分辨率。最后，对输出特征图进行反卷积、连续ReLU函数和3×3卷积，然后用S形函数进行处理，得到预测图。

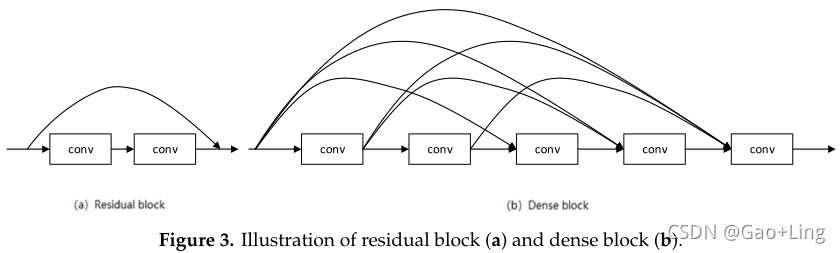

2.2.密集卷积编码网络
在U-Net[11]体系结构中，编码是通过连续卷积和池操作实现的。连续的池化操作和卷积降低了特征分辨率，以学习越来越抽象的特征。这种操作阻碍了详细空间信息的密集预测任务。保持高分辨率需要更多的训练资源，因此在节省训练资源和保持高分辨率之间需要权衡。为了捕获更高级的功能，我们需要使用一种编码结构，该结构能够有效地提取高级功能，并且不会占用太多的训练资源。
2.3.聚合通道注意上采样模块
----------------- 图4是聚合通道注意上采样模块（ACAU）--------------------
ACAU中，为了提高网络生成的表示质量，我们在每个上采样块中使用压缩Squeeze和激励块Excitation Block[16]，自适应地加权通道，使用全局信息，并选择性地强调信息特征，抑制无用特征。形式上，vl是通过空间尺寸 Hl×Wl 收缩 xl 生成的。
解码模块的主要功能是修复类别像素定位。我们使用具有丰富类别信息的高层面特征对低层面特征进行加权，以选择准确的分辨率细节。
因此，我们对高层面特征实施GeM 池化[27]，以提供全局上下文信息来指导低层面特征。
GeM 池化特征描述器 用于生成信道特征响应的全局分布的嵌入[16]，以便聚合该层的全局接受域的信息，并使用该信息指导较低层的特征。这可以有效地组合不同分辨率的特征信息，并使用高级特征为低级特征提供指导。
2.4.改进的交叉熵损失法在视盘分割中的应用
在网络结束时，我们执行softmax操作以获得预测图。执行softmax操作以确保预测结果最终映射到（0,1）间隔，该间隔用于表示像素是背景或光盘的概率。
为了利用骰子系数损失来处理不平衡和小面积，同时考虑到交叉熵损失的优点，我们合并了两个函数。
----------------------------------- 效果展示图--------------------------------------
