[人工智能]酒瓶检测流程

数据清洗https://tianchi.aliyun.com/forum/postDetail?spm=5176.12586969.1002.21.125b13e2xpCMec&postId=87373

处理后图片为3370张

训练集和验证集划分

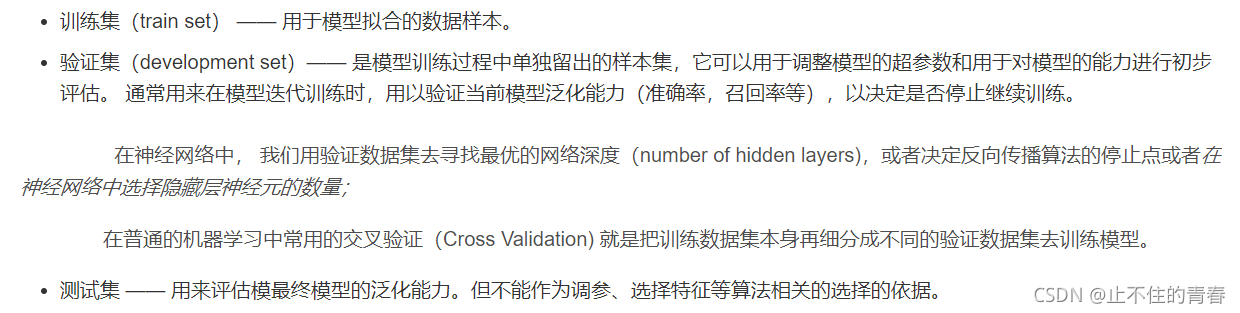

一个形象的比喻：

训练集-----------学生的课本；学生 根据课本里的内容来掌握知识。

验证集------------作业，通过作业可以知道 不同学生学习情况、进步的速度快慢。

测试集-----------考试，考的题是平常都没有见过，考察学生举一反三的能力。

传统上，一般三者切分的比例是：6：2：2，验证集并不是必须的。

json2txt.py文件：将清洗后的coco格式数据集转化为txt格式数据集

9/28

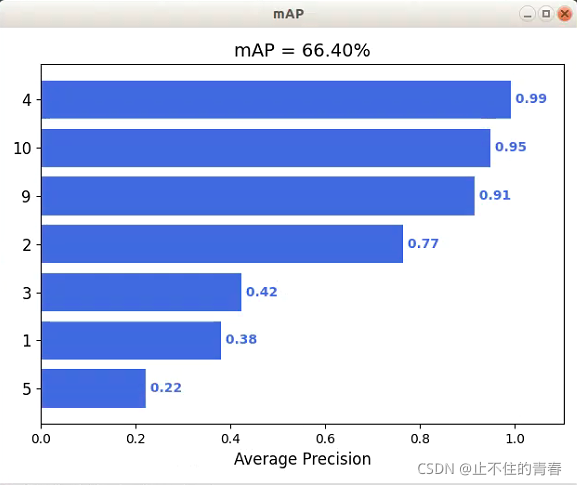

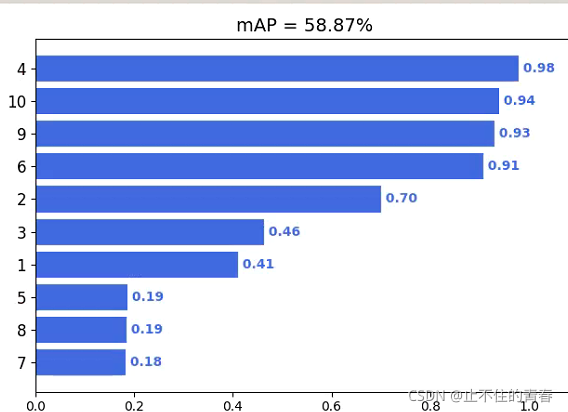

删除6 7 8类进行训练。map提高7.53%

加入FPN

代码地址：https://github.com/guoruoqian/FPN_Pytorch

制作voc数据集：将原始coco数据集转化为voc数据集格式；#数据集中删除不需要的类#；使用现成的xml：https://tianchi.aliyun.com/forum/postDetail?spm=5176.12586969.1002.36.125b13e2pXM9Nl&postId=86731；https://blog.csdn.net/qq_35153620/article/details/101902502

；根据xml制作voc数据集：https://www.cnblogs.com/tianxxl/p/10893285.html

[0 Background, 1 CapPoSun, 2 CapBianXing, 3 CapHuaiBian, 4 CapDaXuan, 5 CapDuanDian, 6 LabelWaiXie, 7 LabelQiZhou, 8 LabelQiPao, 9 CodeZhengChang, 10 CodeYiChang, ]

voc数据集拆分为训练集和测试集：https://blog.csdn.net/qq_41627642/article/details/104954331?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522163512422416780366515873%2522%252C%2522scm%2522%253A%252220140713.130102334…%2522%257D&request_id=163512422416780366515873&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2_alltop_positive~default-1-104954331.pc_search_result_control_group&utm_term=FPN_Tensorflow&spm=1018.2226.3001.4187#t5

# -*- coding: utf-8 -*-
from __future__ import division, print_function, absolute_import
import sys

sys.path.append('../../')
import shutil
import os
import random
import math


def mkdir(path):
    if not os.path.exists(path):
        os.makedirs(path)

divide_rate = 0.8

#root_path = '/mnt/ExtraDisk/yangxue/data_ship_clean'
root_path="D:/Python base/Test2/FPN_Tensorflow-master"  ##注释 修改成我们自己的主路径

#image_path = root_path + '/VOCdevkit/JPEGImages'
image_path = root_path + "/data/VOC/VOC_test/VOC2007/JPEGImages/"  ##注释 修改成图像存放的主路径
xml_path = root_path + "/data/VOC/VOC_test/VOC2007/Annotations/"  ##注释 修改成图像标注的存放的主路径

image_list = os.listdir(image_path)

image_name = [n.split('.')[0] for n in image_list]

random.shuffle(image_name)

train_image = image_name[:int(math.ceil(len(image_name)) * divide_rate)]
test_image = image_name[int(math.ceil(len(image_name)) * divide_rate):]

image_output_train = os.path.join(root_path, 'VOCdevkit_train/JPEGImages') ##注释 输出的train影像的路径
mkdir(image_output_train)
image_output_test = os.path.join(root_path, 'VOCdevkit_test/JPEGImages')#注释 输出的test影像的路径
mkdir(image_output_test)

xml_train = os.path.join(root_path, 'VOCdevkit_train/Annotations')##注释 输出的train影像的标注路径
mkdir(xml_train)
xml_test = os.path.join(root_path, 'VOCdevkit_test/Annotations')##注释 输出的test影像的标注路径
mkdir(xml_test)


count = 0
for i in train_image:
    shutil.copy(os.path.join(image_path, i + '.jpg'), image_output_train) ##影像数据格式.jpg
    shutil.copy(os.path.join(xml_path, i + '.xml'), xml_train)
    if count % 1000 == 0:
        print("process step {}".format(count))
    count += 1

for i in test_image:
    shutil.copy(os.path.join(image_path, i + '.jpg'), image_output_test)
    shutil.copy(os.path.join(xml_path, i + '.xml'), xml_test)
    if count % 1000 == 0:
        print("process step {}".format(count))
    count += 1

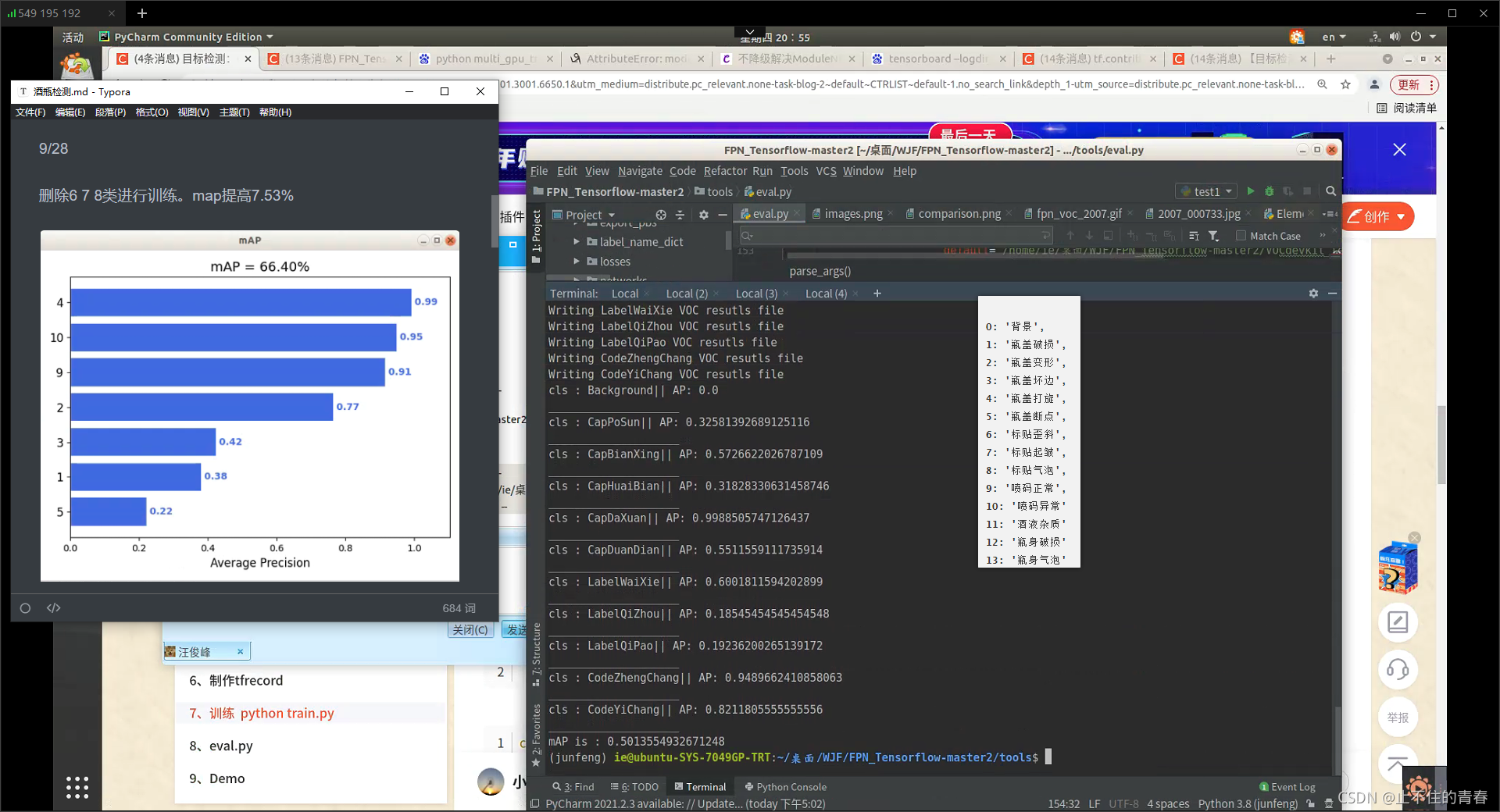

10/28 瓶盖断点ap为0.55，较之前0.22有较大提高

4-0.99 10-0.82 9-0.94 2-0.57 3-0.318 1-0.32 5-0.55

10/29

Background
CapPoSun
CapBianXing
CapHuaiBian
CapDaXuan
CapDuanDian
LabelWaiXie
LabelQiZhou
LabelQiPao
CodeZhengChang
CodeYiChang

删除标签：Background、LabelWaiXie、LabelQiZhou、LabelQiPao
删除前各类数目:

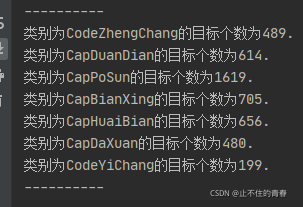

删除后各类数目：

将新的数据集放入训练

处理voc数据集

删除指定类别标签（https://blog.csdn.net/qq_35153620/article/details/101902502）
github项目地址(附有使用说明书)：
https://github.com/A-mockingbird/VOCtype-datasetOperation

统计每个类别实际目标的个数（https://blog.csdn.net/DD_PP_JJ/article/details/102772793#comments_12179946）

import os
import os.path
from xml.etree.ElementTree import parse, Element

def changeName(xml_fold, origin_name, new_name):
    '''
    xml_fold: xml存放文件夹
    origin_name: 原始名字，比如弄错的名字，原先要cow,不小心打成cwo
    new_name: 需要改成的正确的名字，在上个例子中就是cow
    '''
    files = os.listdir(xml_fold)
    cnt = 0
    for xmlFile in files:
        file_path = os.path.join(xml_fold, xmlFile)
        dom = parse(file_path)
        root = dom.getroot()
        for obj in root.iter('object'):#获取object节点中的name子节点
            tmp_name = obj.find('name').text
            if tmp_name == origin_name: # 修改
                obj.find('name').text = new_name
                print("change %s to %s." % (origin_name, new_name))
                cnt += 1
        dom.write(file_path, xml_declaration=True)#保存到指定文件
    print("有%d个文件被成功修改。" % cnt)

def changeAll(xml_fold,new_name):
    '''
    xml_fold: xml存放文件夹
    new_name: 需要改成的正确的名字，在上个例子中就是cow
    '''
    files = os.listdir(xml_fold)
    cnt = 0
    for xmlFile in files:
        file_path = os.path.join(xml_fold, xmlFile)
        dom = parse(file_path)
        root = dom.getroot()
        for obj in root.iter('object'):#获取object节点中的name子节点
            tmp_name = obj.find('name').text
            obj.find('name').text = new_name
            print("change %s to %s." % (tmp_name, new_name))
            cnt += 1
        dom.write(file_path, xml_declaration=True)#保存到指定文件
    print("有%d个文件被成功修改。" % cnt)

def countAll(xml_fold):
    '''
    xml_fold: xml存放文件夹
    '''
    files = os.listdir(xml_fold)
    dict={}
    for xmlFile in files:
        file_path = os.path.join(xml_fold, xmlFile)
        dom = parse(file_path)
        root = dom.getroot()
        for obj in root.iter('object'):#获取object节点中的name子节点
            tmp_name = obj.find('name').text
            if tmp_name not in dict:
                dict[tmp_name] = 0
            else:
                dict[tmp_name] += 1
        dom.write(file_path, xml_declaration=True)#保存到指定文件
    print("统计结果如下：")
    print("-"*10)
    for key,value in dict.items():
        print("类别为%s的目标个数为%d." % (key, value+1))
    print("-"*10)


if __name__ == '__main__':
    path = r"I:\dongpeijiePickup\assignment\part2_xml" #xml文件所在的目录
    # changeName(path, "cattle", "cow")
    # changeAll(path, "cattle")
    countAll(path)

删除无object项的xml文件及对应的图片 链接: link.

# coding=utf-8
import xml.dom.minidom
import os

# 未连接前xml,images路径
file_path = '/home/boni/Downloads/coco_extract/Annotations/'
img_path = '/home/boni/Downloads/coco_extract/images/'
# 获取路径下所有的xml文档，并保存在列表xml_file中（xml_file是list类型)
xml_file = os.listdir(file_path)
# 获取list长度
# print(len(xml_file))

"""
获取每个元素并与之前的路径连接，对每个xml进行object标签遍历,
xml中有object标签就直接跳过，没有就直接删除对应的xml文档，
并删除JEPGImages下对应的图片
"""
for i in range(len(xml_file)):
    # 连接并保存为新的路径
    new_file_path = os.path.join(file_path, xml_file[i])
    new_img_path = os.path.join(img_path, xml_file[i][:-3]+'jpg')
    # print(new_file_path)
    # print(new_img_path)
    # 打开xml文档
    dom = xml.dom.minidom.parse(new_file_path)
    # 得到文档元素对象
    root = dom.documentElement
    bb = root.getElementsByTagName('object')
    if bb.length == 0:
        # print("no object")
        # 删除无object的xml
        os.remove(new_file_path)
        # print("has remove this xml")
        # 删除无object的xml对应的照片
        os.remove(new_img_path)
        # print("has remove this image")
    else:
        # print("have object")
        print(bb.length)

导入tensorflow代码修改：

import tensorflow.compat.v1 as tf
tf.disable_v2_behavior()

训练删除Background、LabelWaiXie、LabelQiZhou、LabelQiPao后的数据集。
图片大小（492*658）

11/1
label_dict.py下的7个类

cfgs.py下MAX_ITERATION=10000;CLASS_NUM=7

batch size 训练时间_训练神经网络 | 三个基本概念：Epoch, Batch, Iteration链接: link.

step与epoch，batch_size之间的关系:

在训练模型的过程中，一个step其实指的就是一次梯度更新的过程。例如在每个epoch中有2000个用于训练的图片，我们选取了batch_size=100，那么我们就需要2000 images / 100 (images/step) = 20 steps来完成这个epoch。链接: link.

假设训练集中有2000个样本，把训练集的2000个样本一个不漏地输入到模型中，让模型进行学习，即为1个epoch；训练的时候2000个样本太多了，分小一点，若分成10份，则batch=10；batch_size=2000/10=200；此时，每次输入到模型的样本数为batch_size大小，即每一次输入200个样本；每输入一个batch_size大小的样本，模型则学习一次，更新一次参数，即一个iteration/step。链接: link.
