[人工智能]【UWB】Savitzky Golay filter SG滤波器快速入门并上手使用

函数介绍

Savitzky Golay filter 可以使用 Matlab 内置函数来实现。

y = sgolayfilt(x,order,framelen)
y = sgolayfilt(x,order,framelen,weights)
y = sgolayfilt(x,order,framelen,weights,dim)

参数介绍：

• x：输入信号，可以是一个向量或矩阵
• order：多项式阶次，指定为一个正整数。注意如果 order = framelen-1，那么滤波器不产生平滑。实际效果参考下图。
• framelen：帧长度，指定为一个正奇整数。

示例程序

此程序随机生成了一串共 34 个随机数据，之后使用 sgolayfilt() 函数进行滤波。

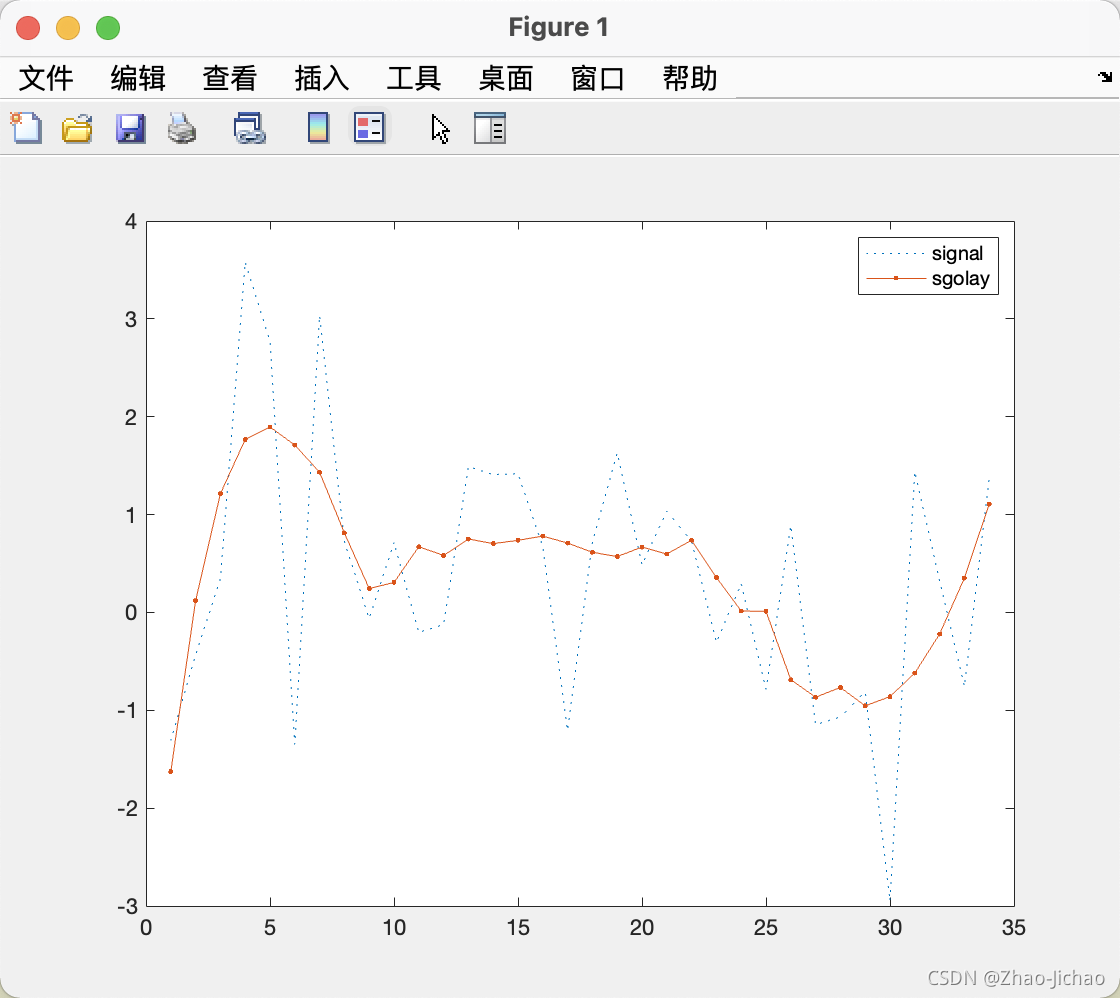

图像中将原数据结果及滤波后的结果同时绘制在了一张图上。

这里注意两个参数：order（阶次）和 framelen（帧长度）。

order = 3;
framelen = 11;

lx = 34;
x = randn(lx,1);

sgf = sgolayfilt(x,order,framelen);

plot(x,':')
hold on
plot(sgf,'.-')
legend('signal','sgolay')

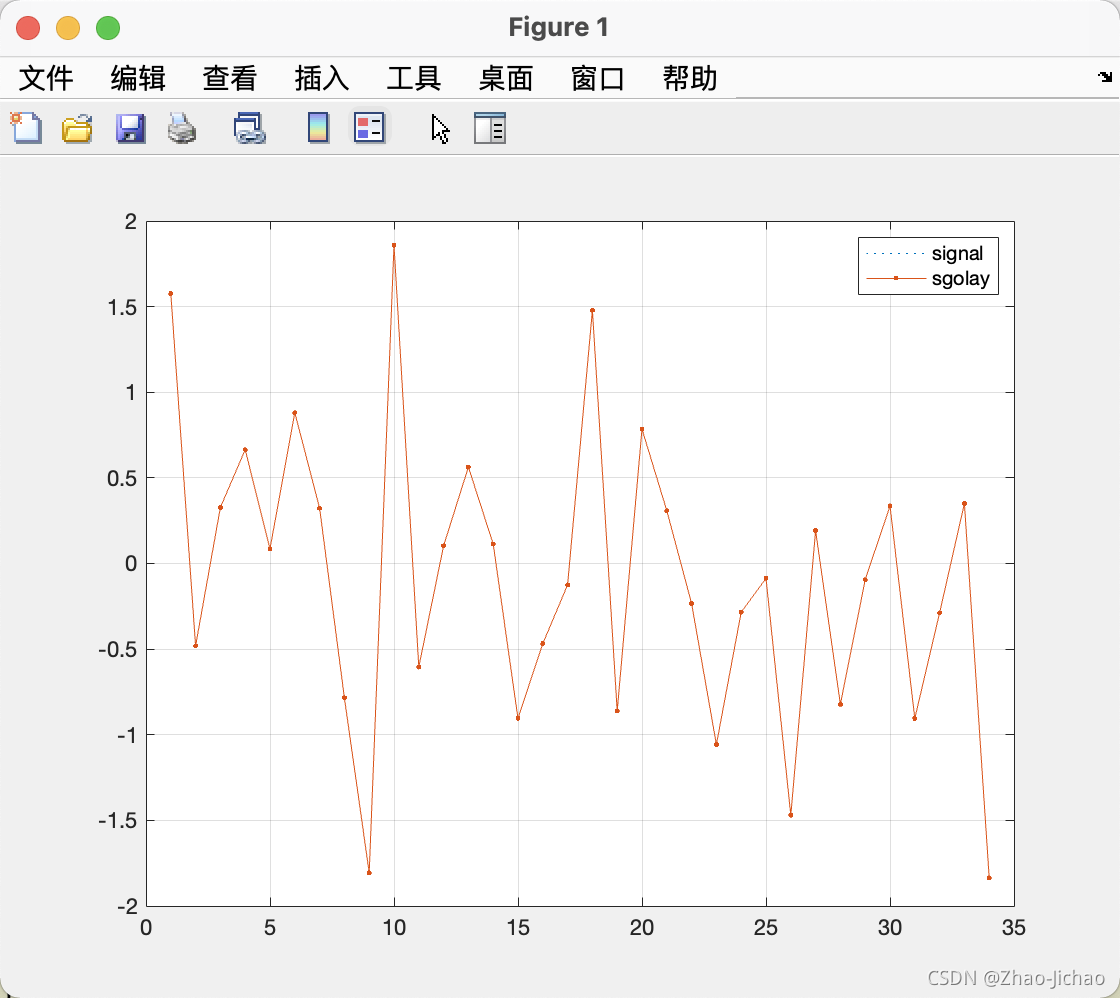

滤波器不产生平滑的效果如下：

Ref：

1. sgolayfilt - MathWorks
2. sgolay - MathWorks
3. Matlab中Savitzky-Golay filtering（最小二乘平滑滤波）函数sgolayfilt的使用方法
