[人工智能]QR扫码综合示例教程（二十）Qt5.15.2+Qt6.2.1（qml）+opencv4.5.4实现扫码功能（多线程）

?前言：
本篇教程基本集成了之前的教程，实现了扫描二维码功能，虽然还存在部分问题，但也算是个比较完整的程序了

本教程是在?Qt5.15.2+Qt6.2.1（qml）拍照捕获视频帧（示例合并） 示例的基础上修改

一、准备openCV库

在windows系统下，openCV官方有预编译库，可以直接下载

笔者使用的是自己编译的版本，兴趣的小伙伴可以去看下

在android系统下，openCV官方也有预编译库?，可以直接下载

笔者使用的是官方编译库?

一、修改pro工程文件

修改工程文件是为了添加openCV的库

若是使用的VS2019 64位编译器，添加如下代码

win32{
#添加opencv库(VS版）
CONFIG(release, debug|release){
    LIBS += -LOPENCV_DIR/opencv4.5.4/build_vs2019_64/install/x64/vc16/lib/ -lopencv_core454
    LIBS += -LOPENCV_DIR/opencv4.5.4/build_vs2019_64/install/x64/vc16/lib/ -lopencv_imgproc454
    LIBS += -LOPENCV_DIR/opencv4.5.4/build_vs2019_64/install/x64/vc16/lib/ -lopencv_objdetect454
}
else:CONFIG(debug, debug|release){
    LIBS += -LOPENCV_DIR/opencv4.5.4/build_vs2019_64/install/x64/vc16/lib/ -lopencv_core454d
    LIBS += -LOPENCV_DIR/opencv4.5.4/build_vs2019_64/install/x64/vc16/lib/ -lopencv_imgproc454d
    LIBS += -LOPENCV_DIR/opencv/opencv4.5.4/build_vs2019_64/install/x64/vc16/lib/ -lopencv_objdetect454d
}
LIBS += -LOPENCV_DIR/opencv4.5.4/build_vs2019_64/install/x64/vc16/bin/
INCLUDEPATH += OPENCV_DIR/opencv4.5.4/build_vs2019_64/install/include
DEPENDPATH += OPENCV_DIR/opencv4.5.4/build_vs2019_64/install/include
}

#OPENCV_DIR为openCV库存放目录

只要加载自己需要的模块就可以了，以减小发布包的体积

若是使用的android arm64-v8a编译器，添加如下代码

unix:!macx{
#添加opencv库（android arm64-v8a版）
contains(ANDROID_TARGET_ARCH,arm64-v8a) {
    message("arm64-v8a")

ANDROID_OPENCV = opencv_dir/opencv4.5.4/OpenCV-android-sdk/sdk/native

    INCLUDEPATH += $$ANDROID_OPENCV/jni/include/opencv2 \
                   $$ANDROID_OPENCV/jni/include

    LIBS += \
            $$ANDROID_OPENCV/staticlibs/arm64-v8a/libopencv_core.a \
            $$ANDROID_OPENCV/staticlibs/arm64-v8a/libopencv_imgproc.a \
            $$ANDROID_OPENCV/staticlibs/arm64-v8a/libopencv_objdetect.a \
            $$ANDROID_OPENCV/3rdparty/libs/arm64-v8a/libcpufeatures.a \
            $$ANDROID_OPENCV/3rdparty/libs/arm64-v8a/libittnotify.a \
            $$ANDROID_OPENCV/3rdparty/libs/arm64-v8a/libquirc.a \
            $$ANDROID_OPENCV/3rdparty/libs/arm64-v8a/libtegra_hal.a \
            $$ANDROID_OPENCV/libs/arm64-v8a/libopencv_java4.so

}
ANDROID_EXTRA_LIBS = opencv_dir/opencv4.5.4/OpenCV-android-sdk/sdk/native/libs/arm64-v8a/libopencv_java4.so

}

若是使用的android armeabi-v7a编译器，添加如下代码

unix:!macx{
#添加opencv库（android armeabi-v7a版）
contains(ANDROID_TARGET_ARCH,armeabi-v7a) {
    message("armeabi-v7a")

ANDROID_OPENCV = opencv_dir/opencv4.5.4/OpenCV-android-sdk/sdk/native

    INCLUDEPATH += $$ANDROID_OPENCV/jni/include/opencv2 \
                   $$ANDROID_OPENCV/jni/include

    LIBS += \
            $$ANDROID_OPENCV/staticlibs/armeabi-v7a/libopencv_core.a \
            $$ANDROID_OPENCV/staticlibs/armeabi-v7a/libopencv_imgproc.a \
            $$ANDROID_OPENCV/staticlibs/armeabi-v7a/libopencv_objdetect.a \
            $$ANDROID_OPENCV/3rdparty/libs/armeabi-v7a/libcpufeatures.a \
            $$ANDROID_OPENCV/3rdparty/libs/armeabi-v7a/libittnotify.a \
            $$ANDROID_OPENCV/3rdparty/libs/armeabi-v7a/libquirc.a \
            $$ANDROID_OPENCV/3rdparty/libs/armeabi-v7a/libtegra_hal.a \
            $$ANDROID_OPENCV/libs/armeabi-v7a/libopencv_java4.so

}
ANDROID_EXTRA_LIBS = opencv_dir/opencv4.5.4/OpenCV-android-sdk/sdk/native/libs/armeabi-v7a/libopencv_java4.so

}

Android下的openCV库只有静态版本的，添加时注意有先后顺序，不能错。只要添加用到的库就可以。若有小伙伴想使用动态库，则需要自己添加，可以参考笔者的文档：Qt+openCV学习笔记（六）openCV4.5.4+android-ndk-r21-windows-x86_64编译armeabi-v7a动、静态库_aggs1990的专栏-CSDN博客

?Qt+openCV学习笔记（七）openCV4.5.4+android-ndk-r21-windows-x86_64编译arm64-v8a动、静态库?_aggs1990的专栏-CSDN博客

二、添加处理类

可以直接从 QR扫码综合示例教程（九）Qt5.15.2+Qt6.2.1（widget）+opencv4.5.4实现扫码功能（多线程）的示例中复制过来修改
类Tool_Process头文件修改如下

class Tool_Process : public QObject
{
    Q_OBJECT
public:
    explicit Tool_Process(QObject *parent = nullptr);
    ~Tool_Process();

    //添加待处理的图像
    void setImage(const QImage &image, bool isModeMultiQR);
signals:
    //返回已解读的二维码数据
    void decoded(const QStringList resultStringList, const QImage image);

    //启动定时器
    void start();
protected:
    //处理定时器事件
    void timerEvent(QTimerEvent *event) override;
private:
    //二维码解码
    void process();
    //将QImage对象转换为cv::Mat
    cv::Mat QImage2cvMat(QImage image);
    //将cv::Mat对象转换为QImage
    const QImage MatToQImage(cv::Mat mtx);

    //二维码解码并绘制
    double processQRCodeDetection(cv::QRCodeDetector& qrcode, const cv::Mat& input, cv::Mat& result,
                                  std::vector<cv::Point>& corners, bool isModeMultiQR, QStringList &resultStringList);
    //二维码解码
    void runQR(cv::QRCodeDetector& qrcode, const cv::Mat& input,
        std::vector<cv::Point>& corners, std::vector<cv::String>& decode_info,
        bool isModeMultiQR);

    //二维码边框、用时绘制
    void drawQRCodeResults(cv::Mat& frame, const std::vector<cv::Point>& corners, const std::vector<cv::String>& decode_info, double fps);

    //二维码边框绘制
    void drawQRCodeContour(cv::Mat &color_image, const std::vector<cv::Point>& corners);

    //用时绘制
    void drawFPS(cv::Mat &color_image, double fps);


    //启动定时器
    void onStart();

    //保存的图像
    QImage m_image;
    //是否多个二维码
    bool m_isModeMultiQR;
    //定时器Id
    int m_timerId = -1;
    //互斥量
    QMutex m_mutex;
};

源文件修改的关键代码

/*!
 * \brief Tool_Process::process 二维码解码
 */
void Tool_Process::process()
{
    QImage image;
    {
        QMutexLocker locker(&m_mutex);
        if(m_image.isNull())
            return;
        image = m_image;
        m_image = QImage();
    }

    cv::QRCodeDetector qrcode;
    //将QImage转换成cv::Mat
    const cv::Mat input =QImage2cvMat(image);
    //存放绘制后的图像
    cv::Mat result;
    //存放检测到的二维码边框的点
    std::vector<cv::Point> corners;
    //是否要同时检测多个二维码
//    bool isModeMultiQR = true;
    //存放检测到的二维码文本
    QStringList resultStringList;

    //检测二维吗，返回耗时
    double fps = processQRCodeDetection(qrcode, input, result, corners, m_isModeMultiQR, resultStringList);
    std::cout << "FPS: " << fps << std::endl;
    //释放检测结果
    emit decoded(resultStringList, MatToQImage(result).copy());
}

/*!
 * \brief Tool_Process::runQR 二维码解码
 * \param qrcode 解码器
 * \param input 输入图像
 * \param corners 二维码定位点
 * \param decode_info 二维码解码信息
 * \param isModeMultiQR 是否多个二维码
 */
void Tool_Process::runQR(cv::QRCodeDetector &qrcode, const cv::Mat &input, std::vector<cv::Point> &corners, std::vector<cv::String> &decode_info, bool isModeMultiQR)
{
    if (!isModeMultiQR)
    {
        //只检测一个二维码 input为输入图像 corners存放二维码定位点 返回解码后的文件
        cv::String decode_info1 = qrcode.detectAndDecode(input, corners);
        decode_info.push_back(decode_info1);
    }
    else
    {
        //检测多个二维码 input为输入图像 corners存放二维码定位点 decode_info存放解码后的文件
        bool result_detection = qrcode.detectAndDecodeMulti(input, decode_info, corners);
        CV_UNUSED(result_detection);
    }
}

说明：

1.在程序运行时，主线程调用setImage（）函数，不停注入新的图像，但处理类只保留最后一张图像

2.process()运行在新开的线程中，被定时触发，若有图像未处理，就处理掉

有关解码处理函数的具体实现方法，修改自openCV官方示例，在此就不再解释

三、修改UI显示

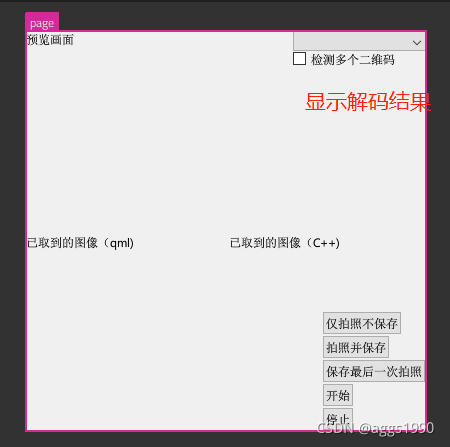

Qt6的界面修改如下

qml修改的关键代码如下

Connections {
        target: imageCapture
        function onErrorOccurred(requestId, error, message) {//发生错误
            console.debug("imageCapture onErrorOccurred",requestId, error, message)
        }
        function onImageCaptured(requestId, previewImage) {//已经捕获到QImage
            console.debug("imageCapture onImageCaptured",requestId, previewImage,imageCapture.preview)
            tool.setCapturedImage(previewImage, checkBox_isMultiQR.checked)

        }
        function onImageSaved(requestId, path) {//已经捕获图片并保存到文件
            console.debug("imageCapture onImageSaved",requestId, path,imageCapture.preview)
        }
    }

    Connections {
        target: tool
        function onDecoded(resultStringList) {//处理解码结果
            console.debug("tool onDecoded", resultStringList)
            //显示解码后的图像
            image2.source = "image://imageProvider/0"
            image2.source = "image://imageProvider/1"

            //显示解码的的文本
            label_result.text = ""
            for(let i = 0; i < resultStringList.length; i ++)
            {
                label_result.text += resultStringList[i] + "\n"
            }
            console.debug("tool onDecoded1111", label_result.text)
        }
    }

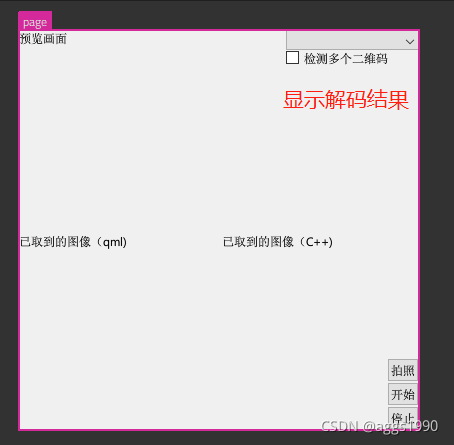

Qt5的界面修改如下

?

注意：在qt5中， VideoOutput的autoOrientation属性，要设置为true，否则在某些系统上会显示旋转或倒置或镜像的预览图像，抓取的图像也是异常的

?qml修改的关键代码如下

Connections {
        target: camera.imageCapture
        function onCaptureFailed(requestId, message) {//捕获图像出错
            console.debug("onImageCaptured",requestId,message)
        }

        function onImageCaptured(requestId, preview) {//已捕获图像的url
            // Show the preview in an Image
            console.debug("onImageCaptured",requestId,preview)
            image.source = preview
        }
        function onImageSaved(requestId, path) {//已捕获图像的文件名
            console.debug("onImageSaved",requestId,path)
            tool.setCapturedImageFileName(path, checkBox_isMultiQR.checked)
        }
    }

    Connections {
        target: tool
        function onDecoded(resultStringList) {//处理解码结果
            console.debug("tool onDecoded", resultStringList)
            //显示解码后的图像
            image2.source = "image://imageProvider/0"
            image2.source = "image://imageProvider/1"

            //显示解码的的文本
            label_result.text = ""
            for(let i = 0; i < resultStringList.length; i ++)
            {
                label_result.text += resultStringList[i] + "\n"
            }
        }
    }

修改完成以上代码，就可以运行程序了，以下是笔者的运行结果

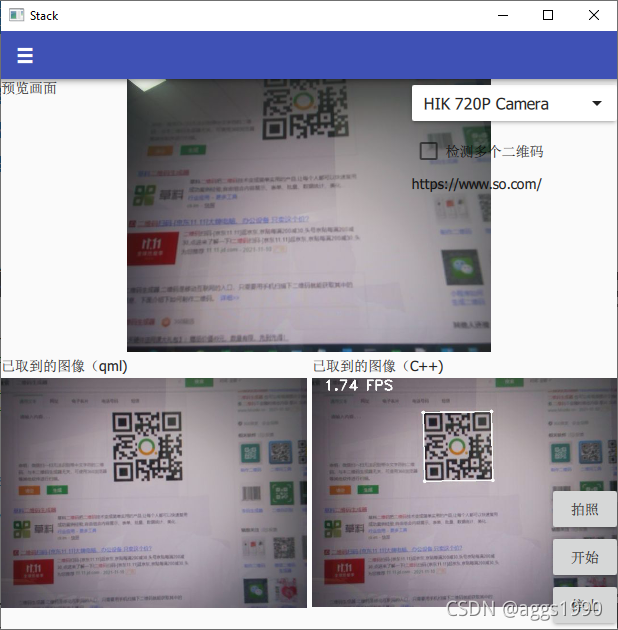

1.Qt6.2.1在win10下的运行结果

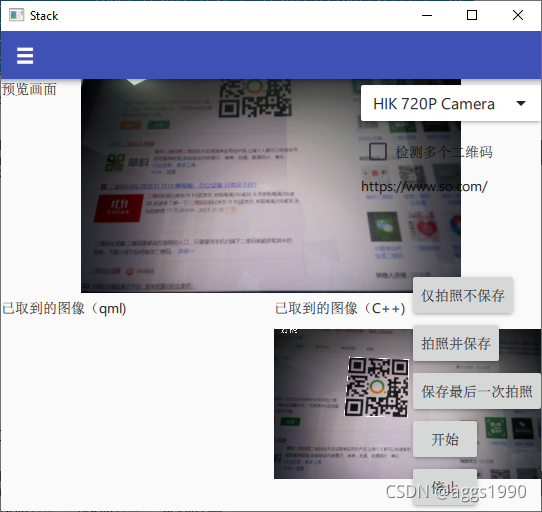

?2.Qt5.15.2在win10下的运行结果

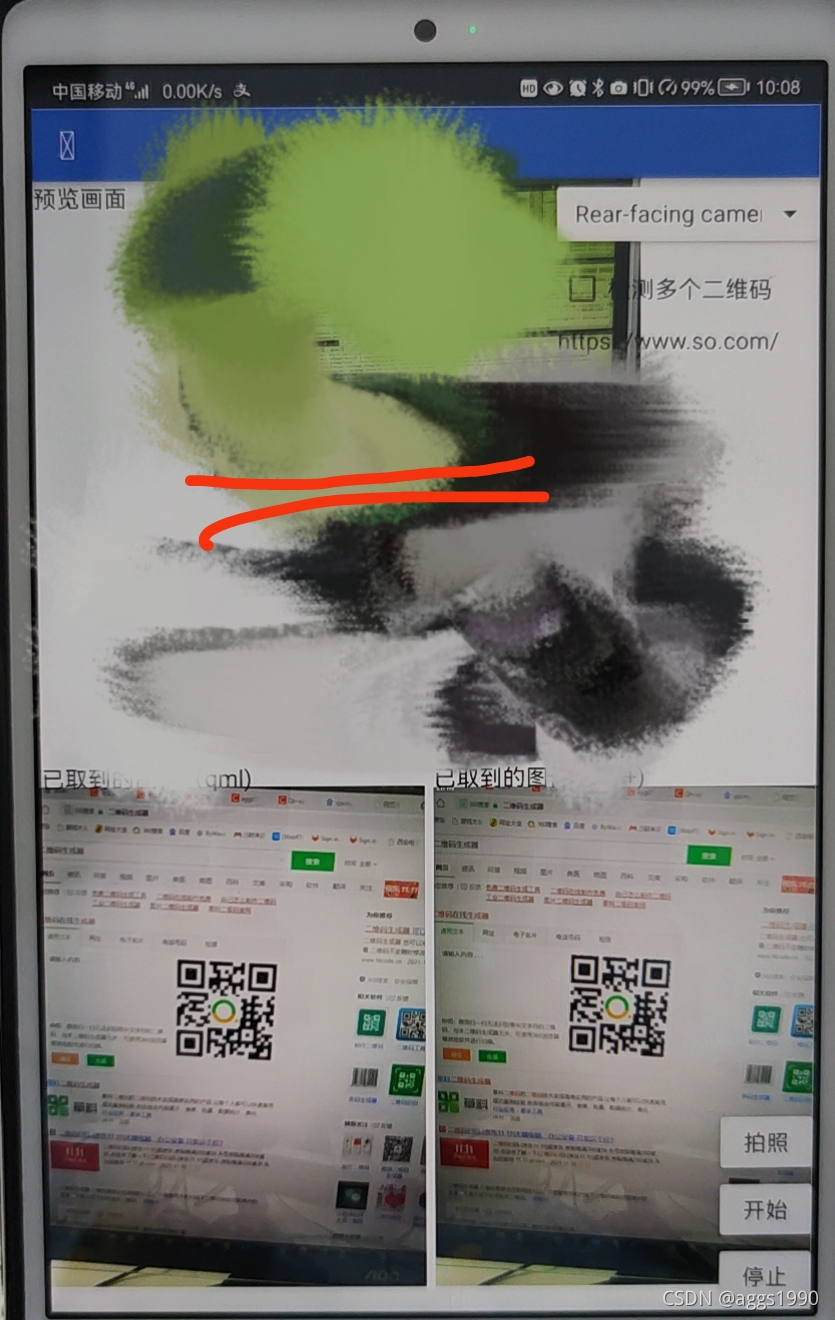

?3.Qt6.2.1在android下的运行结果

?4.Qt5.15.2在android下的运行结果

?划线的效果不是很明显，小伙伴们可以自己加粗或修改下颜色

本次教程源码下载

后记：

在使用openCV库前，笔者就看到网上有评论说，openCV的识别效果不好。

笔者测试发现，若二维码太小，无法识别；无法识别条码；

若二维码内容多点，直接会导致程序异常退出，查看控制台发现是openCV提示内存不足

下一篇教程会使用微信开源的二维码扫码代码测试下，所说效果不错

其实本教程的示例早就写完了，但因工作关系，一直到现在才完成；同时感觉同事提供的私人平板测试，希望项目经理早点给赏个摄像头和平板
