[人工智能]nnUNet在2D图像上的训练和测试的使用教程

写在前面的话

本文是对nnUNet如何在2D数据上进行训练以及预测，是对几篇博文参考之后的总结，由于本人对nnUNet使用也是刚开始不久，所以对于nnUNet的理解肯定还停留在表层，所以原理上的东西就不多介绍了，更侧重于介绍其在2D数据上的使用流程。官方也有nnUNet训练2D数据的例子，一切以官方为准，本文仅作参考。
本人的系统环境为：Ubuntu18.04，pytorch为：1.7.1+cu110。其余环境没有测试过。
参考文章：

一、 nnUNet简介

nnUNet是一种基于2D and 3D 原始U-Nets 自适应框架，该框架能根据给定数据集的属性自动调整所有超参数，整个过程无需人工干预。仅仅依赖于朴素的U-Net结构（就是原始U-Net）和鲁棒的训练方案，nnU-Net在六个得到公认的分割挑战中实现了最先进的性能。
github仓库：https://github.com/MIC-DKFZ/nnUNet
paper：《Automated Design of Deep Learning Methods for Biomedical Image Segmentation》

nnUNet是德国癌症研究中心的工程师编写的框架，迄今为止依旧在维护和更新。虽然整个过程实现自动化，但是对GPU资源要求比较高，虽然官方说For training nnU-Net models the GPU should have at least 10 GB，但是实测后发现，如果按默认配置，需要19G显存。如果显存不足可以考虑降低batch size大小。

二、nnUNet安装

由于本人避免python环境冲突，用conda创建一个虚拟环境nnUNet，并激活虚拟环境

conda create -n nnUNet python=3.8
source activate nnUnet

由于是面向初学者的使用教程，初学者请务必按照我的做法，等你熟练掌握以后再考虑新的姿势（有些文件夹的创建时多余的，但是你还是跟着我这样做最好）。
第一步：在某个目录下(比如说/data)创建nnUNetFrame目录，在nnUNet的终端环境下cd到这个nnUNetFrame目录，然后git clone https://github.com/MIC-DKFZ/nnUNet.git
第二步：cd nnUNet
第三步：pip install -e .（兄弟们和集美们别忘了加 . ）
当你安装完成这些以后，你的每一次对nnUNet的操作，都会在命令行里以nnUNet_开头，代表着你的nnUNet开始工作的指令。

接下来是创建数据保存目录。

进入你之前创建的nnUNetFrame文件夹里面，创建一个名为DATASET的文件夹，现在你的nnUNetFrame文件夹下有两个文件夹，nnUNet是代码源，另一个DATASET就是我们接下来用来放数据的地方；
进入创建好的DATASET文件夹下面，创建下面三个文件夹分别是nnUNet_preprocessed、nnUNet_raw、nnUNet_trained_models

第一个用来存放原始数据预处理之后的数据，第二个用来存放原始的你要训练的数据，第三个用来存放训练的结果。
进入上面第二个文件夹nnUNet_raw，创建下面两个文件夹，分别是nnUNet_cropped_data、nnUNet_cropped_data，右边为原始数据，左边为crop以后的数据。
进入右边文件夹nnUNet_raw_data，创建一个名为Task001_BloodVessel的文件夹（解释：这nnUnet的数据格式是固定的，Task001_BloodVessel由Task+ID+数据名组成，你可以对这个任务的数字ID进行任意的命名，比如你要分割心脏，你可以起名为Task001_Heart，比如你要分割肾脏，你可以起名为Task002_Kidney，前提是必须按照这种格式）

三、数据准备

3.1 2D数据转3D数据

假定我们的数据长这样，图片和mask分别存放在img和mask的文件夹下，两者同名。
在这里插入图片描述
由于这是2D图片数据，要将其转为3D数据，其实就是z轴为1的3维数据。
所以随意新建一个项目，创建一个2DDataProcessTo3D.py脚本

import os
import random
from tqdm import tqdm
import SimpleITK as sitk
import cv2
import numpy as np


def SplitDataset(img_path, train_percent=0.9):
    data = os.listdir(img_path)
    train_images = []
    test_images = []
    num = len(data)
    train_num = int(num * train_percent)
    indexes = list(range(num))
    train = random.sample(indexes, train_num)
    for i in indexes:
        if i in train:
            train_images.append(data[i])
        else:
            test_images.append(data[i])
    return train_images, test_images


def conver(img_path,  save_dir, mask_path=None, select_condition=None, mode="trian"):
    os.makedirs(save_dir, exist_ok=True)
    if mode == "train":
        savepath_img = os.path.join(save_dir, 'imagesTr')
        savepath_mask = os.path.join(save_dir, 'labelsTr')
    elif mode == "test":
        savepath_img = os.path.join(save_dir, 'imagesTs')
        savepath_mask = os.path.join(save_dir, 'labelsTs')
    os.makedirs(savepath_img, exist_ok=True)
    if mask_path is not None:
        os.makedirs(savepath_mask, exist_ok=True)

    ImgList = os.listdir(img_path)
    with tqdm(ImgList, desc="conver") as pbar:
        for name in pbar:
            if select_condition is not None and name not in select_condition:
                continue
            Img = cv2.imread(os.path.join(img_path, name))
            if mask_path is not None:
                Mask = cv2.imread(os.path.join(mask_path, name), 0)
                Mask = (Mask / 255).astype(np.uint8)
                if Img.shape[:2] != Mask.shape:
                    Mask = cv2.resize(Mask, (Img.shape[1], Img.shape[0]))
            Img_Transposed = np.transpose(Img, (2, 0, 1))
            Img_0 = Img_Transposed[0].reshape(1, Img_Transposed[0].shape[0], Img_Transposed[0].shape[1])
            Img_1 = Img_Transposed[1].reshape(1, Img_Transposed[1].shape[0], Img_Transposed[1].shape[1])
            Img_2 = Img_Transposed[2].reshape(1, Img_Transposed[2].shape[0], Img_Transposed[2].shape[1])
            if mask_path is not None:
                Mask = Mask.reshape(1, Mask.shape[0], Mask.shape[1])

            Img_0_name = name.split('.')[0] + '_0000.nii.gz'
            Img_1_name = name.split('.')[0] + '_0001.nii.gz'
            Img_2_name = name.split('.')[0] + '_0002.nii.gz'
            if mask_path is not None:
                Mask_name = name.split('.')[0] + '.nii.gz'

            Img_0_nii = sitk.GetImageFromArray(Img_0)
            Img_1_nii = sitk.GetImageFromArray(Img_1)
            Img_2_nii = sitk.GetImageFromArray(Img_2)
            if mask_path is not None:
                Mask_nii = sitk.GetImageFromArray(Mask)

            sitk.WriteImage(Img_0_nii, os.path.join(savepath_img, Img_0_name))
            sitk.WriteImage(Img_1_nii, os.path.join(savepath_img, Img_1_name))
            sitk.WriteImage(Img_2_nii, os.path.join(savepath_img, Img_2_name))
            if mask_path is not None:
                sitk.WriteImage(Mask_nii, os.path.join(savepath_mask, Mask_name))


if __name__ == "__main__":
    train_percent = 0.9
    img_path = r".../img"
    mask_path = r".../mask"
    output_folder = r"./dataset"
    os.makedirs(output_folder, exist_ok=True)
    train_images, test_images = SplitDataset(img_path, train_percent)
    conver(img_path, output_folder, mask_path, train_images, mode="train")
    conver(img_path, output_folder, mask_path, test_images, mode="test")

一些参数解释：

train_percent：训练集和验证集划分比例
img_path：图片路径
mask_path：mask路径
output_folder：保存路径

几个注意的点：
imagesTr是训练数据，imagesTs是测试数据，labelsTr是训练数据的标签，labelsTs是测试数据的标签（这个可能没什么用），数据样本la_003_0000.nii.gz由case样本名字+模态标志+.nii.gz组成，不同的模态用0000/0001/0002/0003区分。
示例树结构：

nnUNet_raw_data_base/nnUNet_raw_data/Task001_BloodVessel
├── dataset.json
├── imagesTr
│   ├── la_003_0000.nii.gz
│   ├── la_004_0000.nii.gz
│   ├── ...
├── imagesTs
│   ├── la_001_0000.nii.gz
│   ├── la_002_0000.nii.gz
│   ├── ...
└── labelsTr
    ├── la_003.nii.gz
    ├── la_004.nii.gz
    ├── ...

我们的原始2维数据是RGB三通道的，我们可以把RGB三通道的数据看成3个模态，分别提取不同通道的数据，形状转换成（1，width, height），采用SimpleITK保存为3维数据。

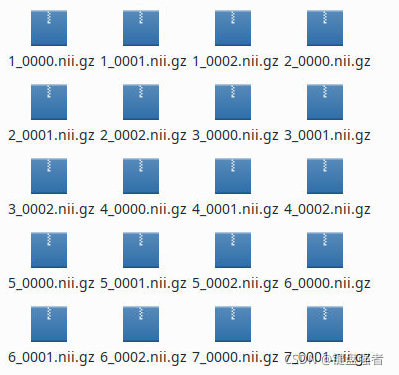

imagesTr：
在这里插入图片描述
labelsTr：

3.2 制作dataset.json

dataset.json的文件内容是包含数据集的元数据，如任务名字，模态，标签含义，训练集包含的图像地址。
这里讲一下，dataset.json这个文件怎么弄。一个合格的文件应该包含如下信息：

name: 数据集名字
dexcription: 对数据集的描述
modality: 模态，0表示CT数据，1表示MR数据。nnU-Net会根据不同模态进行不同的预处理
labels: label中，不同的数值代表的类别
numTraining: 训练集数量
numTest: 测试集数量
training: 训练集的image 和 label 地址对
test： 只包含测试集的image. 这里跟Training不一样

在这里插入图片描述
最简单的方法就是copy别人的代码，在前人的基础上修改一下。如： dataset_conversion
最终效果如图（图片来源：保姆级教程：nnUnet在2维图像的训练和测试）：

dataset.json里的数据名去掉了模态标志，所以每个数据看起来有三个重复名字，在后面读图的时候会自动添加模态标志。还有name这一行是你任务数据集的名字，比如说，你在nnUNet_raw_data创建一个名为Task001_BloodVessel，那么这个name就是BloodVessel。

3.3 设置数据集环境变量

首先需要将2DDataProcessTo3D.py脚本中output_folder目录下的，imagesTr、imagesTs、labelsTr、labelsTs和制作好的dataset.json复制到nnUNet_raw_data/Task001_BloodVessel（假定你任务的名字就是这个，当然还可以命名成其他，具体请参照上面）。
在终端中运行导出命令，设置环境变量：

export nnUNet_raw_data_base="/data/nnUnet/Data/nnUNet_raw"
export nnUNet_preprocessed="/data/nnUnet/Data/nnUNet_preprocessed"
export RESULTS_FOLDER="/data/nnUnet/Data/nnUNet_trained_models"

假定你的目录是创建在/data下的。

四、数据预处理

nnUNet_plan_and_preprocess -t 100 -data23d 2 --verify_dataset_integrity

这里根据保姆级教程：nnUnet在2维图像的训练和测试所说增加了一个设置参数data23d用来指定要处理的是2维数据还是3维数据，在nnunet/preprocessing/sanity_checks.py中的verify_dataset_integrity函数中增加做如下设置：

 if data23d == '2':
     expected_train_identifiers = np.unique(expected_train_identifiers)
     expected_test_identifiers = np.unique(expected_test_identifiers)
     print('train num', len(expected_train_identifiers))
     print('test num:', len(expected_test_identifiers))

具体位置为：
在这里插入图片描述
此外，由于新增了一个参数，还需要在nnunet/experiment_planning/nnUNet_plan_and_preprocess.py中添加

efault=3, help="the data is 2d or 3d")

并且在传参一行要加入

if args.verify_dataset_integrity:
            verify_dataset_integrity(join(nnUNet_raw_data, task_name), args.data23d)

五、训练

训练时逐条运行下面命令

CUDA_VISIBLE_DEVICES=1 nnUNet_train 2d nnUNetTrainerV2 Task001_BloodVessel 0  --npz
CUDA_VISIBLE_DEVICES=1 nnUNet_train 2d nnUNetTrainerV2 Task001_BloodVessel 1  --npz
CUDA_VISIBLE_DEVICES=1 nnUNet_train 2d nnUNetTrainerV2 Task001_BloodVessel 2  --npz
CUDA_VISIBLE_DEVICES=1 nnUNet_train 2d nnUNetTrainerV2 Task001_BloodVessel 3  --npz
CUDA_VISIBLE_DEVICES=1 nnUNet_train 2d nnUNetTrainerV2 Task001_BloodVessel 4  --npz

六、预测

6.1 模型预测

运行完5折交叉验证后，可以确定最佳的配置，下面的008是Task的ID，我们这个任务是008

nnUNet_find_best_configuration -m 2d -t 008 –strict

运行后会在路径nnUNet_trained_models/nnUNet/ensembles/Task001_BloodVessel下生成
在这里插入图片描述
然后打开上面的txt文件，里面会生成预测方法：

nnUNet_predict -i FOLDER_WITH_TEST_CASES -o OUTPUT_FOLDER_MODEL1 -tr nnUNetTrainerV2 -ctr nnUNetTrainerV2CascadeFullRes -m 2d -p nnUNetPlansv2.1 -t Task001_BloodVessel

INPUT_FOLDER: 测试数据地址
OUTPUT_FOLDER：分割数据存放地址
CONFIGURATION：使用的什么架构，2d or 3d_fullres or 3d_cascade_fullres等

所以最终的预测命令就是：

nnUNet_predict -i /data/nnUnet/Data/nnUNet_raw/nnUNet_raw_data/Task001_BloodVessel/imagesTs/ -o /data/nnUnet/Data/nnUNet_raw/nnUNet_raw_data/Task001_BloodVessel/imagesTsPred/ -tr nnUNetTrainerV2 -ctr nnUNetTrainerV2CascadeFullRes -m 2d -p nnUNetPlansv2.1 -t Task08_HepaticVessel

就会在imagesTsPred生成五折交叉验证的结果。

6.2 还原结果

因为模型预测的结果时nii.gz文件，所以需要将其转成2D的图像数据
所以新建一个3DDataProcessTo2D.py的脚本，并计算dice

import os
from tqdm import tqdm
import SimpleITK as sitk
import cv2
import numpy as np
from sklearn.metrics import f1_score


def conver(img_dir, output_dir):
    os.makedirs(output_dir, exist_ok=True)
    img_list = [i for i in os.listdir(img_dir) if ".nii.gz" in i]
    with tqdm(img_list, desc="conver") as pbar:
        for name in pbar:
            image = sitk.ReadImage(os.path.join(img_dir, name))
            image = sitk.GetArrayFromImage(image)[0]
            image = (image * 255).astype(np.uint8)
            cv2.imwrite(os.path.join(output_dir, name.split(".")[0]+".png"), image)


def computer_dice(mask_dir, label_dir):
    dice_list = []
    name_list = os.listdir(mask_dir)
    with tqdm(name_list, desc="dice") as pbar:
        for name in pbar:
            mask = cv2.imread(os.path.join(mask_dir, name), cv2.IMREAD_GRAYSCALE)
            label = cv2.imread(os.path.join(label_dir, name), cv2.IMREAD_GRAYSCALE)
            if mask.shape != label.shape:
                mask = cv2.resize(mask, (label.shape[1], label.shape[0]))
            mask = (mask / 255).ravel().astype(np.int)
            label = (label / 255).ravel().astype(np.int)
            dice = f1_score(y_true=label, y_pred=mask)
            dice_list.append(dice)
    print(sum(dice_list)*1.0/len(dice_list))


if __name__ == "__main__":
    img_dir = "/data/nnUNetFrame/DATASET/nnUNet_raw/nnUNet_raw_data/Task001_BloodVessel/imagesTsPred"
    output_dir = "/data/nnUNetFrame/DATASET/nnUNet_raw/nnUNet_raw_data/Task001_BloodVessel/imagesTsPredMask"
    conver(img_dir, output_dir)

    label_dir = "..../train_dataset/mask"
    computer_dice(output_dir, label_dir)
