[人工智能]CNN for CIFAR10 in C++（神经网络底层原理&算法，源代码介绍）

Download Source Code

CNN for CIFAR10 in C++

在这里插入图片描述

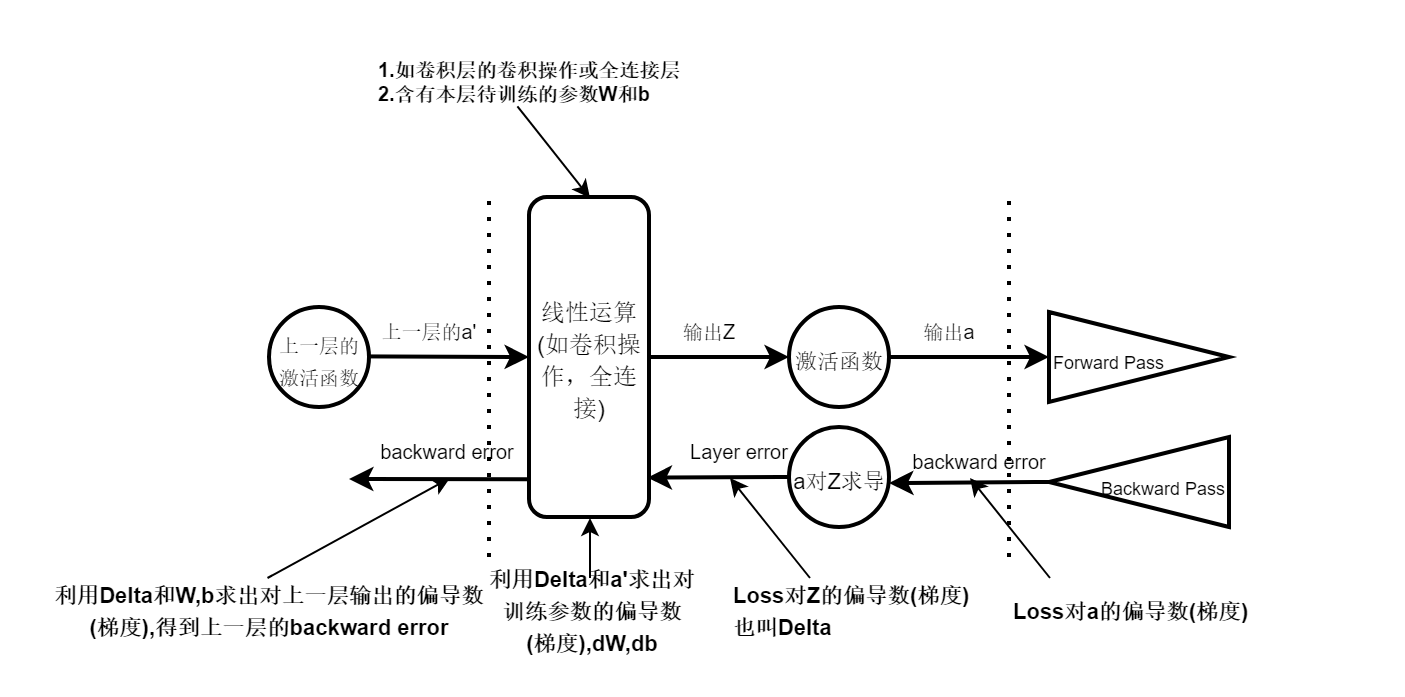

Forward Pass

Hidden Layer得到上一层的输出a’作为本层的输入，或Input Layer得到整个网络的输入。
当前层得到输入后首先经过线性计算(如Convolution Layer的卷积运算或Fully Connected Layer)，得到Z。
线性运算的结果Z经过Activation Function(激活函数如Sigmoid、ReLU、tanh等)，得到a。
激活函数的结果a最终作为本层输出并作为下一层的输入。

Backward Pass

总目标：求得Loss函数对本层Unknown Parameter的梯度(所有未知参数偏导数组成的向量)， $\frac{\partial L}{\partial W}$ 、 $\frac{\partial L}{\partial b}$ ，然后对参数更新。如上图所示，W和b在线性运算中。我们首先想到，可以像做高数题那样，先通过网络计算出一个以W和b为未知数的Loss函数，然后分别对每一个Unknown Parameter求偏导，但这不是计算思维，带有大量未知参数的表达式计算机无法存储也难以计算偏导，于是出现了Backpropagation，它包括Forward Pass(先)和Backward Pass(后)，那我们下面来看为求 $\frac{\partial L}{\partial W}$ 、 $\frac{\partial L}{\partial b}$ ，Backward Pass都做了哪些工作。

对于任意一层，我们首先假设， $\frac{\partial L}{\partial a}$ 是已知的。为什么可以作这样的假设？如果我们是在Output Layer，a就是整个网络的输出y，而y和Label可以得到Loss函数的表达式，用该表达式对y求偏导，再代入Forward Pass中求得的y和已知的label，就可以求得最后一层Loss对a的偏导，Backward Pass也正是从这里开始的。我们会逐步得到任意一层的 $\frac{\partial L}{\partial a}$ ， $\frac{\partial L}{\partial a}$ 也叫作Backward Error。
有了 $\frac{\partial L}{\partial a}$ ，我们再求当前层的 $\frac{\partial L}{\partial Z}$ ，根据链式法则，显然我们需要 $\frac{\partial a}{\partial Z}$ ，这实际上就是Activation Function的导数，值得注意的是，求 $\frac{\partial a}{\partial Z}$ 需要Forward Pass中求得的当前层的Z的值。 $\frac{\partial L}{\partial Z}$ 也叫做Layer Error或Delta。

[ $\frac{\partial L}{\partial Z}$ = $\frac{\partial L}{\partial a}$ * $\frac{\partial a}{\partial Z}$ ]
有了 $\frac{\partial L}{\partial Z}$ ，离我们的目标 $\frac{\partial L}{\partial W}$ 、 $\frac{\partial L}{\partial b}$ 更近了，显然我们需要 $\frac{\partial Z}{\partial W}$ 和 $\frac{\partial Z}{\partial b}$ 。我们先忽略 $\frac{\partial Z}{\partial b}$ 的计算，关注 $\frac{\partial Z}{\partial W}$ 。在全连接层中，Z = W * a；在卷积层中，因为Receptive Field和Parameter Sharing，W的某些部分与a的某些部分相乘得到Z，总之，W和a通过简单的乘加运算得到Z，因此 $\frac{\partial Z}{\partial W}$ 的结果就来自a。有了 $\frac{\partial Z}{\partial W}$ ，我们就可以更新W，W‘ = W - Learning Rate * $\frac{\partial L}{\partial W}$ 。 $\frac{\partial L}{\partial W}$ 、 $\frac{\partial L}{\partial b}$ 也叫dW、db。

[ $\frac{\partial L}{\partial W}$ = $\frac{\partial L}{\partial Z}$ * $\frac{\partial Z}{\partial W}$ ]
既然得到了本层的 $\frac{\partial Z}{\partial W}$ ，那Backward Pass是否可以结束了？显然不可以，如果结束了，那该层的上一层怎么办呢？于是我们希望再次得到 $\frac{\partial L}{\partial a'}$ ，上一层再继续重复1，2，3步骤，因为2中我们得到了 $\frac{\partial L}{\partial Z}$ ，显然我们需要 $\frac{\partial Z}{\partial a'}$ ，与3类似， $\frac{\partial Z}{\partial a'}$ 就来自于W， $\frac{\partial L}{\partial a'}$ 也叫作Backward Error，至此我们可以对上一层继续Backward Pass。

[ $\frac{\partial L}{\partial a'}$ = $\frac{\partial L}{\partial Z}$ * $\frac{\partial Z}{\partial a'}$ ]

值得注意的是：

Backward Pass过程中，需要Forward Pass中计算的Z和a，使用Z计算 $\frac{\partial a}{\partial Z}$ 进而[ $\frac{\partial L}{\partial Z}$ = $\frac{\partial L}{\partial a}$ * $\frac{\partial a}{\partial Z}$ ]得到Layer Error(Delta)，使用上一层的a计算 $\frac{\partial Z}{\partial a'}$ 进而[ $\frac{\partial L}{\partial a'}$ = $\frac{\partial L}{\partial Z}$ * $\frac{\partial Z}{\partial a'}$ ]得到Backward Error。因此Z和a需要在Forward Pass中保存下来。
首先有本层的Backward Error，然后结合本层的Z和Activation Funtion获得本层的Layer Error，使用上一层的a和本层的Layer Error进行update，使用本层的Unknown Parameter和本层的Layer Error获得上一层的Backward Error(Maxpooling特殊)。
无论是怎样的Layer，在当前层的Backward Error已知的情况下，求得Layer Error的过程都是根据激活函数，都是类似的[ $\frac{\partial L}{\partial Z}$ = $\frac{\partial L}{\partial a}$ * $\frac{\partial a}{\partial Z}$ ]。
但不同的Layer得到 $\frac{\partial L}{\partial W}$ 和 $\frac{\partial L}{\partial a'}$ 是有区别的，原因是 $\frac{\partial Z}{\partial W}$ 和 $\frac{\partial Z}{\partial a'}$ 得到的方式不同，下面开始逐个介绍。

Convolution Layer Backward Pass

在卷积层中，上一层的输入Input a’是一个矩阵X(我们以单通道即1 channel为例)，待更新的参数W叫做卷积核(Kernel或Filter，假设只有一个卷积核，卷积核的厚度应当等于输入通道数 = 1)，输出是一个单通道矩阵O，我们通过上述的1，2操作，可以得到 $\frac{\partial L}{\partial Z}$ ，也就是 $\frac{\partial L}{\partial O}$ 。有下面公式：
$\frac{\partial L}{\partial F} = Convolution(Input\ X,\ Layer\ Error\ \frac{\partial L}{\partial O})$

$\frac{\partial L}{\partial X} = Full\ Convolution(180°\ rotated\ F,\ Layer\ Error\ \frac{\partial L}{\partial O})$

具体可见：How does Backpropagation work in a CNN?

在我的代码中并没有在卷积层的反向传播过程中使用卷积操作，因为没能准确地把握多通道，多核的情况，网上的例子大都是单通道和单核的，后续捋清楚了再更新代码。

这份代码中用的多层循环，因为都是加乘操作，O对X的偏导都来自Filter，O对Filter的偏导都来自X，通过循环找到待求导变量的系数累加，效率较低。

Pooling Layer Backward Pass

池化层没有Activation Funtion，因此Z = a， $\frac{\partial L}{\partial Z}$ = $\frac{\partial L}{\partial a}$ ，即Backward Error = Layer Error。
池化层没有Unknown Parameters，因此不需要求 $\frac{\partial L}{\partial W}$ 。
但池化层必须完成 $\frac{\partial L}{\partial a'}$ ,求出上一层的Backward Error进行反向传播。
对于最大池化，得到 $\frac{\partial L}{\partial Z}$ 即 $\frac{\partial L}{\partial a}$ 后，求 $\frac{\partial L}{\partial a'}$ ，a’的尺寸大于a，因此 $\frac{\partial L}{\partial a'}$ 的尺寸要大于 $\frac{\partial L}{\partial a'}$ ， $\frac{\partial L}{\partial a'}$ 中，在a’被采样的位置的导数值与 $\frac{\partial L}{\partial a}$ 相等，其余位置为0。
对于平均池化，将 $\frac{\partial L}{\partial a}$ 的值平均到池化窗口中再填回到 $\frac{\partial L}{\partial a'}$ 中即可。

具体可见：序号3

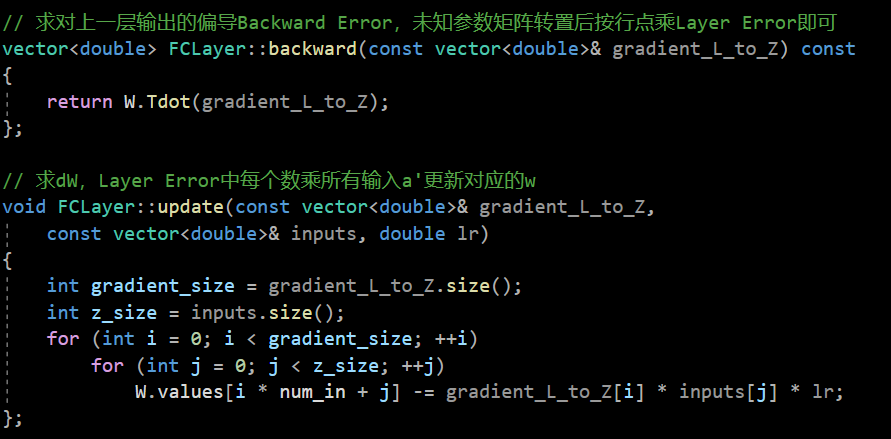

Fully Connected Layer Backward Pass

在这里插入图片描述

About Padding in Backward Pass

Padding出现在Convolution Layer，当然Pooling Layer也可以Padding，但我的代码中没有考虑。
如果Forward Pass时有Padding，在求上一层的Backward Error的时候，求得的矩阵中是包含对Padding的Zero求导的，要先把这些Zero的偏导数求出来然后再去掉送给上一层。
如果Forward Pass时有Padding，在求dW(即对Filter求偏导)时，要把a’(即X)先Padding再与本层的Layer Error作相关操作。

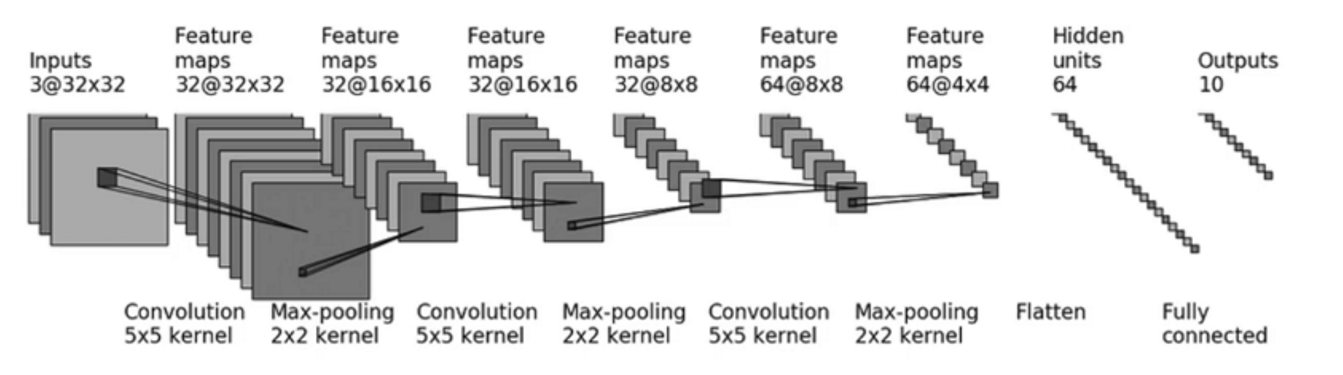

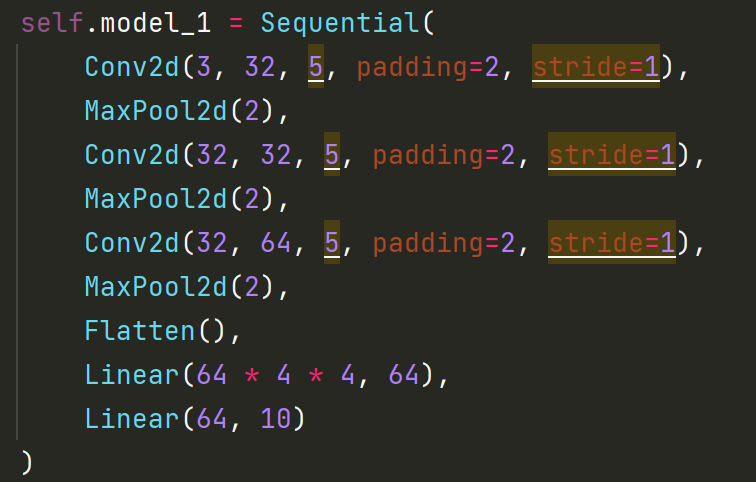

the Neural Network Structure for CIFAR10

代码中在Convolution Layer和Fully Connected Layer后都加了一个Activation Funtion，卷积层加了ReLU，全连接层加了Sigmoid。

Process CIFAR10 Dataset For C++

CIFAR10的数据集文件是二进制文件，C++直接读取比较麻烦，我先用Pytoch的DataLoader将图片转化为Tensor直接存到文本文件中，C++只需要从文本文件中读RGB对应的数值即可。相关程序在CIFAR10_for_C++.py中。

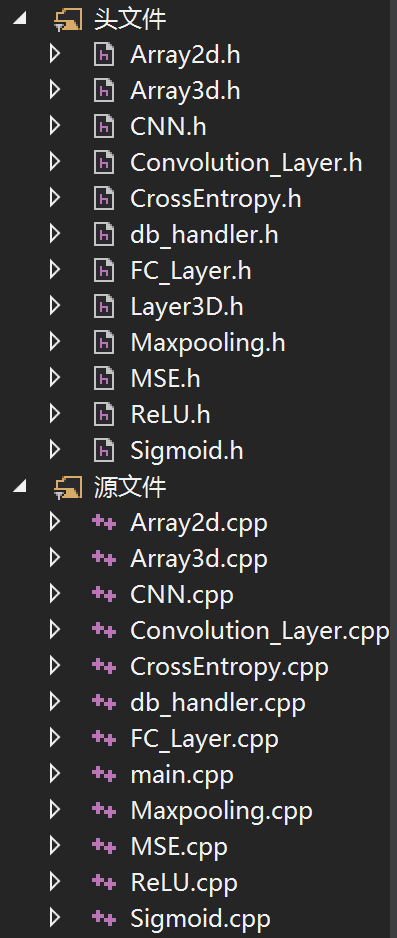

Code structure

在这里插入图片描述

Array2d用于全连接层，具有行、列属性，用一个vector存储全部值，将二维索引映射到一维；其中实现了向量的一些基本操作，如行点积，列点积。
Array3d用于卷积层和池化层，具有宽、高、通道属性，用一个vector存储全部值，将三维索引映射到一维；其中实现了一些矩阵基本操作，加减乘除等。
三种层，Convolution Layer、Fully Connected Layer、Maxpooling Layer，每一层Compute函数和activate函数进行Forward Pass，通过gradient_L_to_Z函数来获取Layer Error，通过Backward函数计算上一层的Backward Error，通过Update函数更新Unknown Parameter(除了Maxpooling)。
ReLU和Sigmoid不单独作为层，分别内置在Convolution Layer和Fully Connected Layer中。
MSE和Cross Entropy是两个Loss Funtion，其中的start_backward函数计算Output Layer的Backward Error，由此开始反向传播过程。
CNN负责将main声明的网络模型中的层衔接起来。train函数负责在训练集上训练，包括了正向和反向传播；Predict函数和test_accuracy函数共同在测试集上计算正确率，仅有正向传播过程。
db_handler处理数据集，读取CIFAR10_for_C++.py处理后的文件。
