[人工智能]opencv-3

图像平滑

# 图像噪声   ###################
# ##椒盐噪声  >>>>>>>>>>>>>>>>>>>>
'''
随机出现的白点或黑点

'''

# ##高斯噪声>>>>>>>>>>>>>>>>>>>>>
'''
各种灰度值的点都有

'''

# 滤波器
# 均值滤波、高斯滤波、种植滤波、双边滤波
# ###均值滤波>>>>>>>>
# 用卷积框完成，卷积框内的所有像素的平均值代替中心元素的灰度值
# 算法简单，但会去除掉很多细节部分，将图像变得模糊
# cv.blur(src,ksize,anchor,borderType)参数分别表示  图像、卷积核大小  、表示核中心  、边界类型

import  numpy as np
import  cv2 as cv
import  matplotlib.pyplot as plt

imgjz=cv.imread("opencv_2.png")
imggs=cv.imread("opencv_2.png")
# 均值滤波
jz=cv.blur(imgjz,(5,5))
cv.imshow("jz",jz)

# 高斯滤波>>>>>>>>>>>>>>>>>

'''
计算权重矩阵（权重类似于正态分布，靠近中心像素的权重高于远离的）

'''
blur=cv.GaussianBlur(imggs ,(3,3),1)

cv.imshow("gs",blur)

# 以上得到的两个图形后者比前者更清晰，符合特点

# 中值滤波>>>>>>>>>>>>>>>
zz=cv.medianBlur(imggs,3)
cv.imshow("zz",zz)

cv.waitKey(0)

不同的噪声处理得到的图像的清晰度不相同，但好像都不太清晰

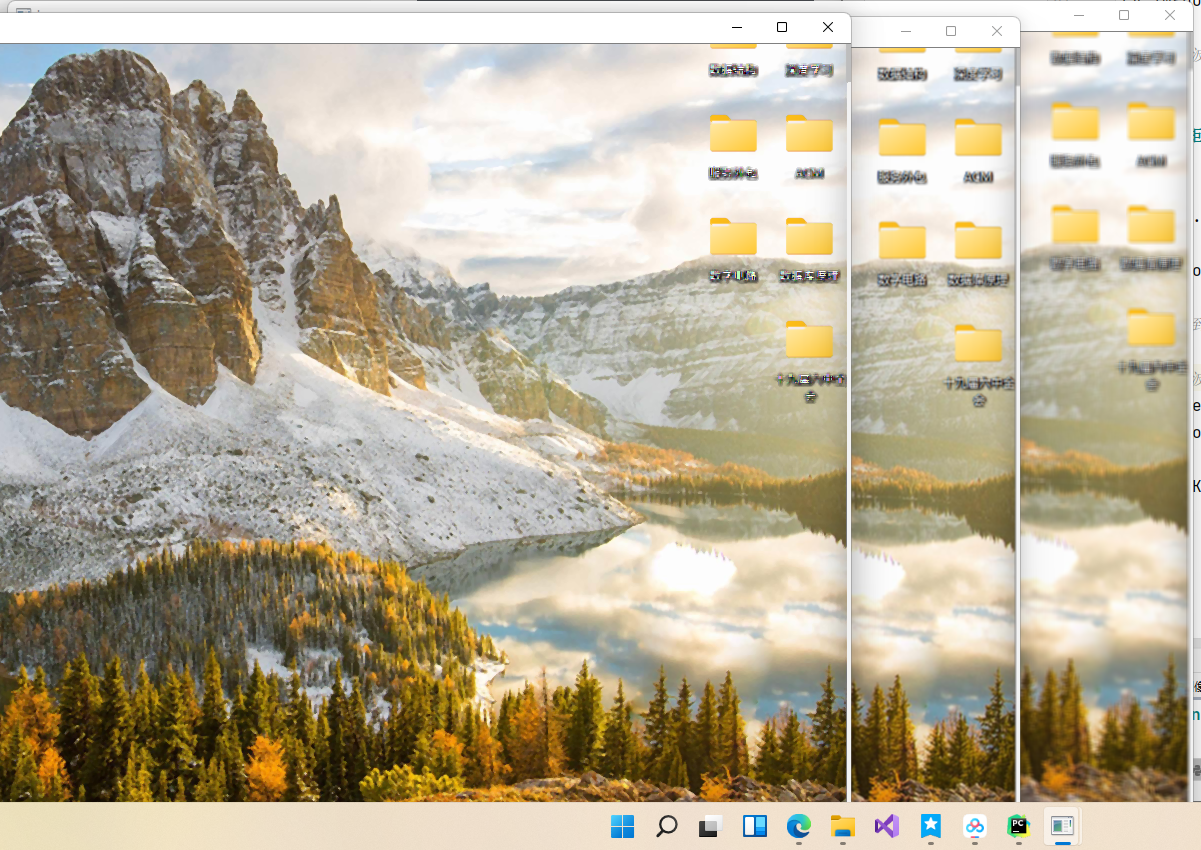

图像金字塔

# 图像金字塔

import  numpy as np
import  cv2 as cv

# 图像读取
img=cv.imread("opencv_2.png")

# 进行图像采样
up_img=cv.pyrUp(img) #上采样操作
img_1=cv.pyrDown(img)  #下采样操作

#图像显示
cv.imshow("enlarge",up_img)
cv.imshow("orinigal",img)
cv.imshow("shrink",img_1)
cv.waitKey(0)
cv.destroyAllWindows()

图像上或下采样取大小不同

开闭运算

开闭运算（不可逆）
‘’’
开运算：先腐蚀后膨胀，分离物体，消除小区域，
消除噪点，去除小的干扰块，而不影响原来的图像
闭运算：与开运算相反
可以填充闭合区域

‘’’

# 开闭运算（不可逆）
'''
开运算：先腐蚀后膨胀，分离物体，消除小区域，
        消除噪点，去除小的干扰块，而不影响原来的图像
闭运算：与开运算相反
        可以填充闭合区域

'''
import numpy as np
import cv2 as cv
import  matplotlib.pyplot as plt
img1=cv.imread("opencv_1.png")
img2=cv.imread("opencv_2.png")

# 创建核结构
kernel2=np.ones((10,10),np.uint8)

# 图像的开闭运算
cvOpen=cv.morphologyEx(img1,cv.MORPH_OPEN,kernel2)
cvClose=cv.morphologyEx(img2,cv.MORPH_CLOSE,kernel2)

# 图像展示

# fig,axes=plt.subplots(nrows=2,ncols=2,figsize=(10,8))
# axes[0,0]=cv.imshow(img1)
# axes[0,0].set_title("yuantu1")
cv.imshow("1",cvOpen)
# axes[0,1].set_title("kaiyunsuan")
# axes[1,0]=cv.imshow(img2)
# axes[1,0].set_title("yuantu2")
cv.imshow("2",cvClose)
# axes[1,1].set_title("biyunsuan ")
plt.show()

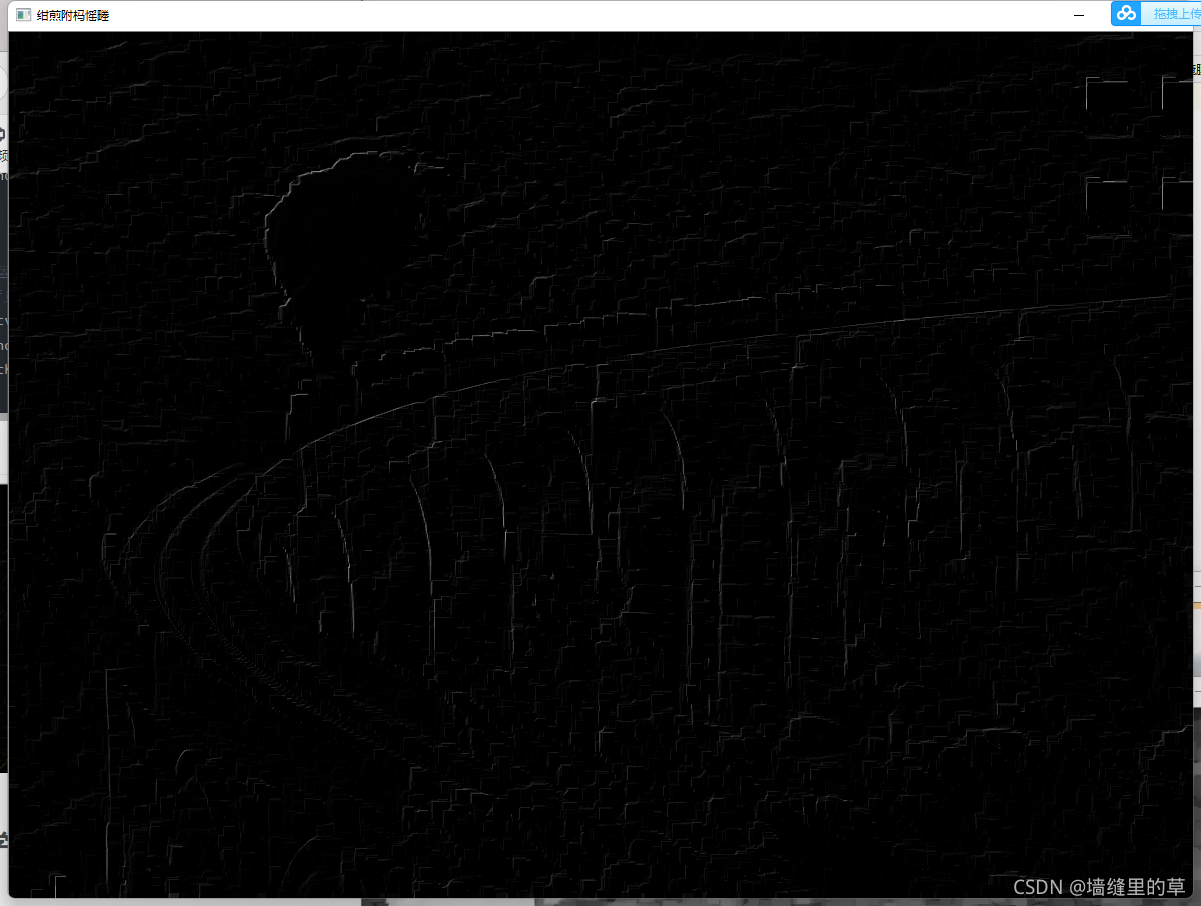

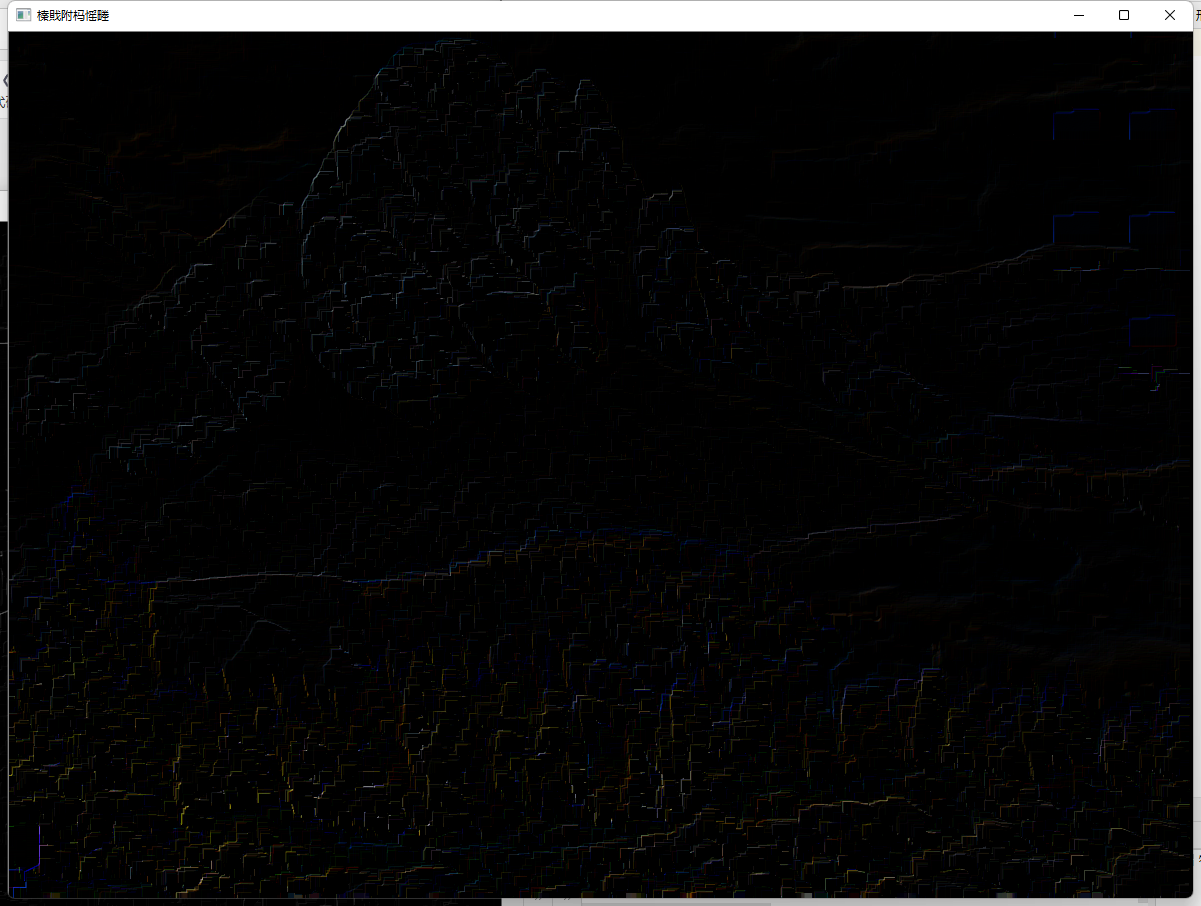

# 礼帽运算
# 原图像与“开运算”的结果的差值
top=cv.morphologyEx(cvOpen,cv.MORPH_TOPHAT,kernel2)
cv.imshow("礼帽运算",top)



# 黑帽运算
# “闭运算”的结果与原图像之差
black=cv.morphologyEx(cvClose,cv.MORPH_BLACKHAT,kernel2)
cv.imshow("黑帽运算",black)
cv.waitKey(0)

形态学操作

邻域
#连通性

‘’’
4邻域：像素p（x，y）的4邻域：(x,y+1)(x,y-1)(x+1,y)(x-1,y)
D邻域：(x+1,y+1)(x+1,y-1)(x-1,y+1)(x-1,y-1)
8邻域：4邻域+D邻域

‘’’
#腐蚀和膨胀（针对白色部分而言）
‘’’

腐蚀：高亮区域蚕食，求局部最小值
结构A被结构B腐蚀：A、B之间每个像素点 ”与“ 的结果给A
膨胀：使图像的高亮区域扩张，求局部最大值
”或“
‘’’

# 邻域
# 连通性

'''
4邻域：像素p（x，y）的4邻域：(x,y+1)(x,y-1)(x+1,y)(x-1,y)
D邻域：(x+1,y+1)(x+1,y-1)(x-1,y+1)(x-1,y-1)
8邻域：4邻域+D邻域


'''
# 腐蚀和膨胀（针对白色部分而言）
'''

腐蚀：高亮区域蚕食，求局部最小值
        结构A被结构B腐蚀：A、B之间每个像素点  ”与“  的结果给A
膨胀：使图像的高亮区域扩张，求局部最大值
                                        ”或“
'''

import numpy as np
import cv2 as cv

import matplotlib.pyplot as plt
img=cv.imread("opencv_2.png")

# 创建核结构
kernel=np.ones((5,5),np.uint8)

# 图像的腐蚀和膨胀
erosion=cv.erode(img,kernel)#腐蚀
dilate=cv.dilate(img,kernel)#膨胀

# 图像展示
fig,axes=plt.subplots(nrows=1,ncols=3,figsize=(10,8),dpi=100)
axes[0].imshow(img)
axes[0].set_title("原图")
axes[1].imshow(erosion)
axes[1].set_title("腐蚀后的结果")
axes[2].imshow(dilate)
axes[2].set_title("膨胀后的结果")
plt.show()

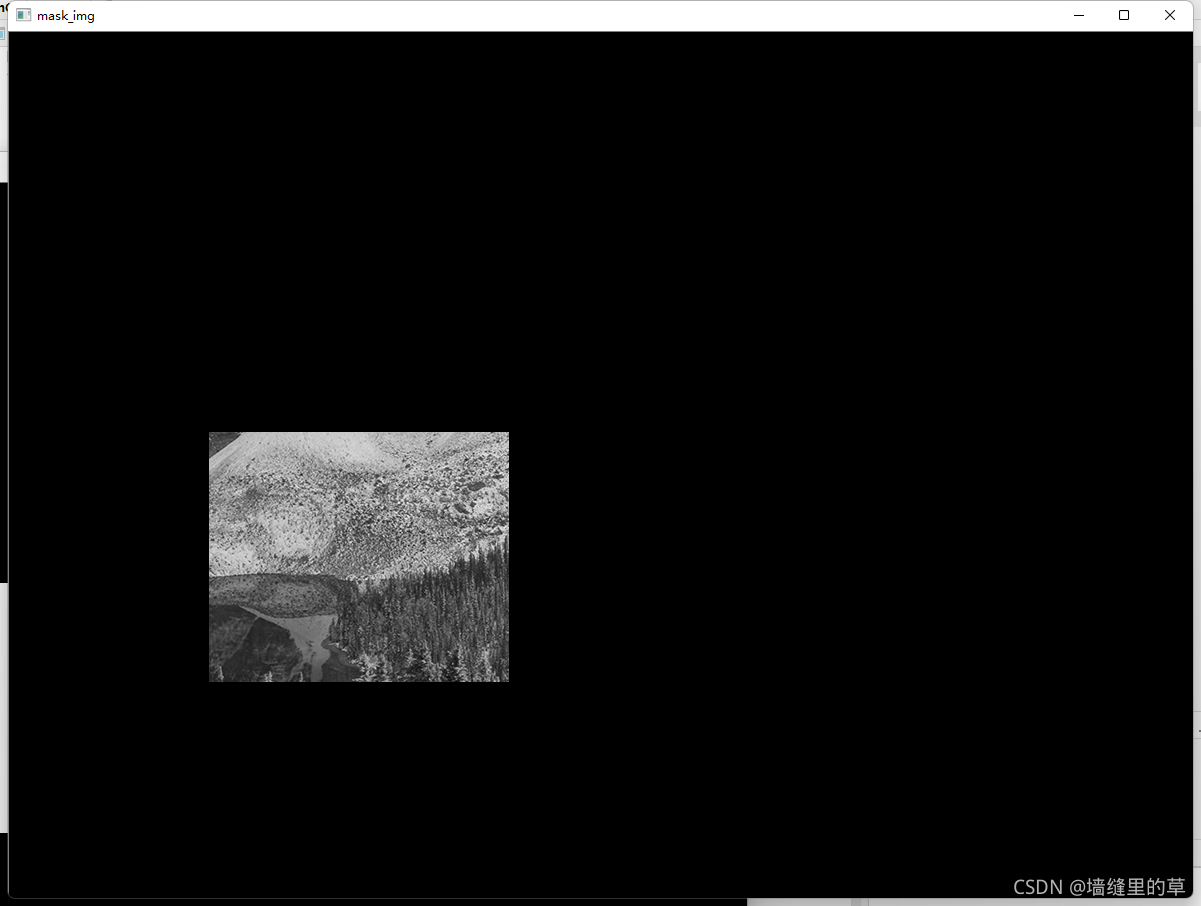

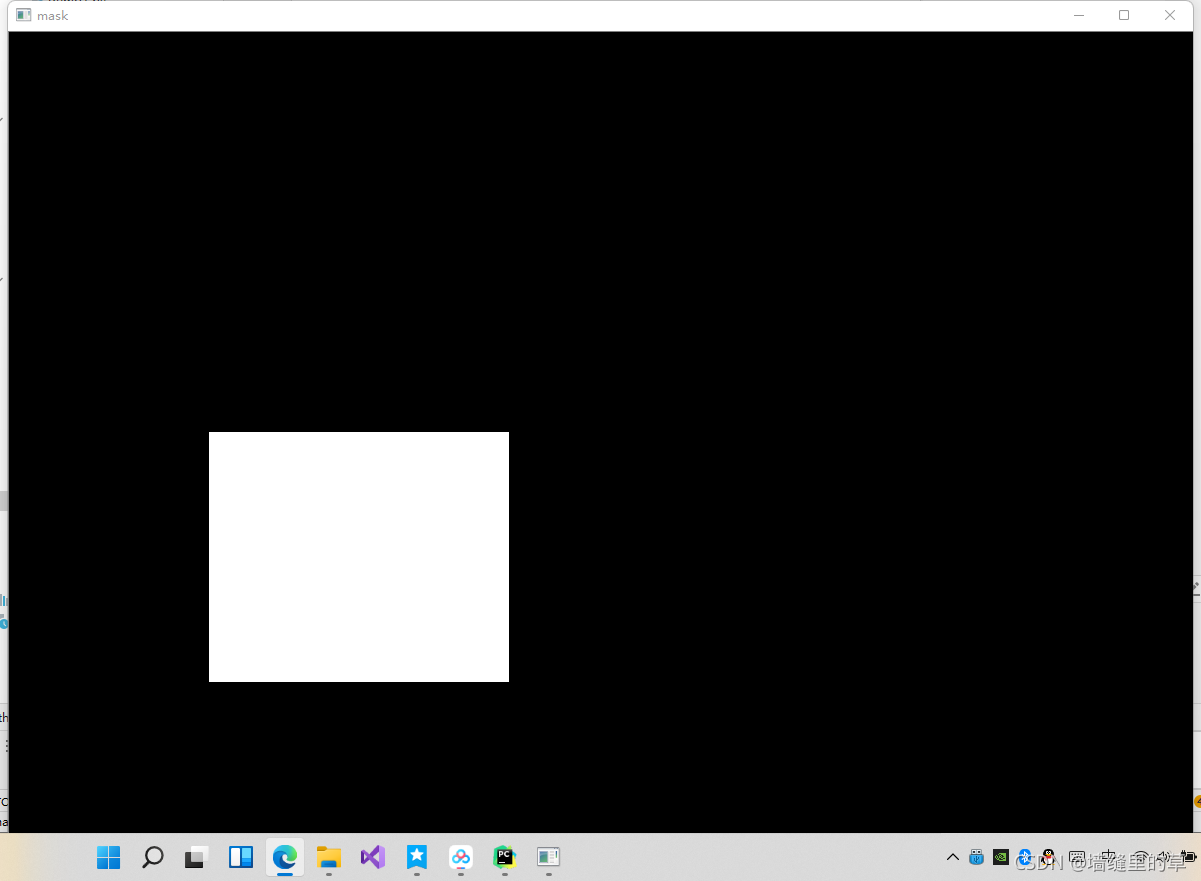

掩膜

用选定的图像、或物体，对处理的图像进行遮挡，来控制图像的处理区域

'''
用选定的图像、或物体，对处理的图像进行遮挡，来控制图像的处理区域

'''

import  numpy as np
import cv2 as cv
import matplotlib.pyplot as plt
img=cv.imread("opencv_2.png",0)

mask=np.zeros(img.shape[:2],np.uint8)
mask[400:650,200:500]=255
mask_img=cv.bitwise_and(img,img,mask=mask)
# 掩膜
mask_histr=cv.calcHist([img],[0],None,[256],[1,256])


plt.plot(mask_histr)
cv.imshow("mask",mask)
cv.imshow("mask_img",mask_img)

cv.waitKey(0)

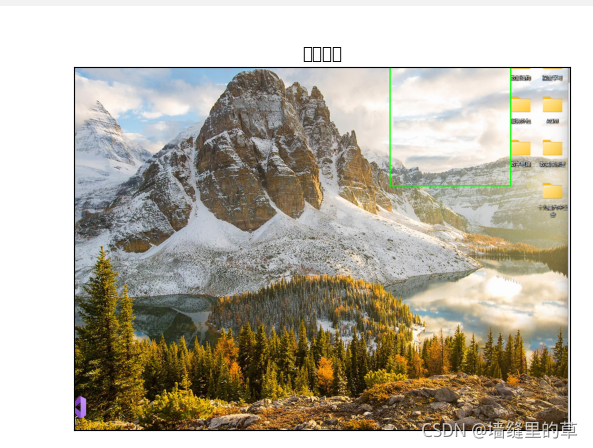

模板匹配与霍夫变换

在给定的图片中查找和模板相似的区域，最终将匹配最高的区域选择为最终的结果

'''
在给定的图片中查找和模板相似的区域，最终将匹配最高的区域选择为最终的结果
'''

import cv2 as cv
import numpy as np

from  matplotlib import  pyplot as plt

img=cv.imread("opencv_2.png")
template=cv.imread("opencv_3.png")

h,w,l=template.shape
# 模板匹配
res=cv.matchTemplate(img,template,cv.TM_CCORR)

#2.2让返回图像中的匹配位置，确定左上角坐标，并匹配位置绘制在图像上

min_val,max_val,min_loc,max_loc=cv.minMaxLoc(res)
# 使用平方差时最小值为最佳匹配

top_left=max_loc
bottom_right=(top_left[0]+w,top_left[1]+h)
cv.rectangle(img,top_left,bottom_right,(0,255,0),2)

# 图像显示
plt.imshow(img[:,:,::-1])
plt.title('匹配结果'),plt.xticks([]),plt.yticks([])
plt.show()

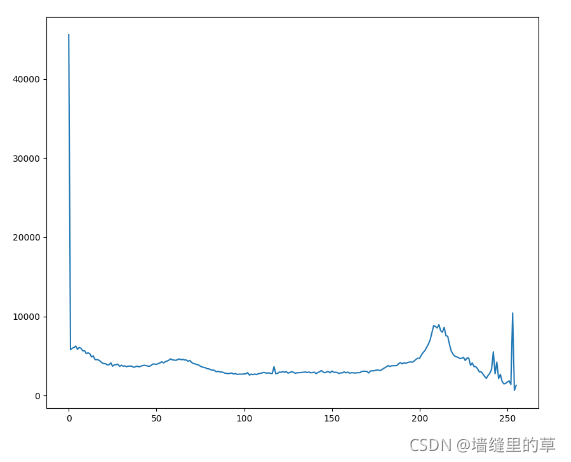

灰度直方图

import  numpy as np
import  cv2 as cv
import  matplotlib.pyplot as plt

img=cv.imread("opencv_2.png")

cv.imshow("1",img)
cv.waitKey(0)
# 直方图

hist=cv.calcHist([img],[0],None,[256],[0,256])
plt.figure(figsize=(10,8))
plt.plot(hist)
plt.show()

边缘检测

# Sobel算子


import cv2 as cv
import numpy as np

from  matplotlib import  pyplot as plt

img=cv.imread("opencv_2.png",0)
# 计算Sobel卷积结果
x=cv.Sobel(img,cv.CV_16S,1,0)
y=cv.Sobel(img,cv.CV_16S,0,1)

#
x2=cv.Sobel(img,cv.CV_16S,1,0,ksize=-1)
y2=cv.Sobel(img,cv.CV_16S,0,1,ksize=-1)
# 将数据进行转换
Scale_absX=cv.convertScaleAbs(x)
Scale_absy=cv.convertScaleAbs(y)

#
Scale_absX2=cv.convertScaleAbs(x2)
Scale_absy2=cv.convertScaleAbs(y2)


# 合成结果
result=cv.addWeighted(Scale_absX,0.5,Scale_absy,0.5,0)
#
result2=cv.addWeighted(Scale_absX2,0.5,Scale_absy2,0.5,0)
# 图像显示

# plt.figure(figsize=(10,8),dpi=100)
# plt.subplot(121),plt.imshow(img,cmap=plt.cm.gray),plt.title("原图")
# plt.xticks([]),plt.yticks([])
# plt.subplot(122),plt.imshow(result,cmap=plt.cm.gray),plt.title("Sobel")
# plt.xticks([]),plt.yticks([])
# plt.subplot(221),plt.imshow(result2,cmap=plt.cm.gray),plt.title("Scarl")
# plt.xticks([]),plt.yticks([])

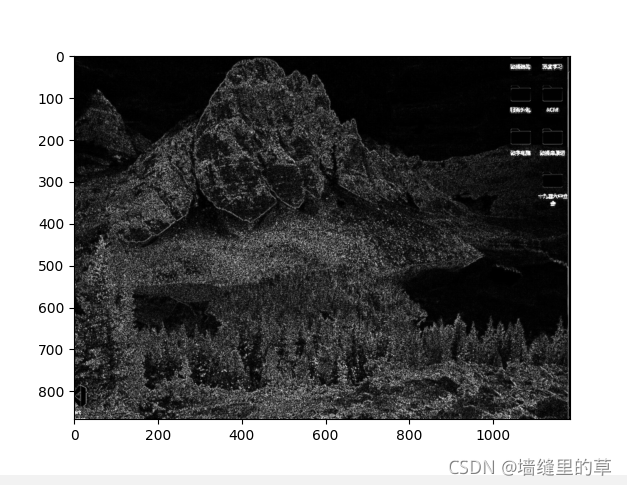

res=cv.Laplacian(img,cv.CV_16S)
res=cv.convertScaleAbs(res)
plt.imshow(res,cmap=plt.cm.gray)
plt.show()

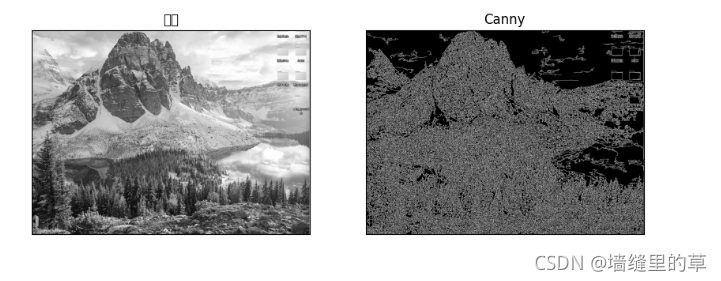

Canny边缘检测

'''
1:噪声去除
2：计算图像梯度
3：非极大值抑制
'''

import cv2 as cv
import numpy as np

from  matplotlib import  pyplot as plt

img=cv.imread("opencv_2.png",0)

# 2Canny边缘检测
lowThreshold=0
max_lowThreshold=100
canny=cv.Canny(img,lowThreshold,max_lowThreshold)

# 图像展示
plt.figure(figsize=(10,8),dpi=100)
plt.subplot(121),plt.imshow(img,cmap=plt.cm.gray),plt.title("原图")
plt.xticks([]),plt.yticks([])
plt.subplot(122),plt.imshow(canny,cmap=plt.cm.gray),plt.title("Canny")
plt.xticks([]),plt.yticks([])
plt.show()
