[人工智能]Transformer论文笔记

1、一切从Self-attention开始

1.1 处理Sequence数据的模型

Transformer是一个Sequence to Sequence model，特别之处在于它大量用到了self-attention。

要处理一个Sequence，最常想到的就是使用RNN ，它的输入是一串vector sequence，输出是另一串vector sequence。

如果假设是一个single directional的RNN，那当输出b4时，默认a1,a2,a3,a4都已经看过了。如果假设是一个bi-directional的RNN，那当输出b任意时，默认a1,a2,a3,a4都已经看过了。RNN非常擅长于处理input是一个sequence的状况。

那RNN有什么样的问题呢？它的问题就在于：RNN很不容易并行化 (hard to parallel)。

为什么说RNN很不容易并行化呢？假设在single directional的RNN的情形下，你今天要算出 b4 ，就必须要先看a1 再看 a2再看 a3 再看 a4，所以这个过程很难平行处理。

那么这时就想到了使用CNN ，它可以实现并行计算，为什么呢？

在CV 中，图片在卷积的过程中，下一层每张特征图的计算都与上一层所有或者部分特征图有关，并且下一层每张特征图的计算都是相互独立的，因此可以将每张特征图的计算认为是GPU中不同的线程核在跑，从而实现了并行，不需要等待。

但是必须要叠很多层filter，才可以看到长时的资讯。

因此，self-attention的出现了集成了上述二者的优点，既能解决长期依赖的问题同时可以实现并行计算。

1.2 Self-attention

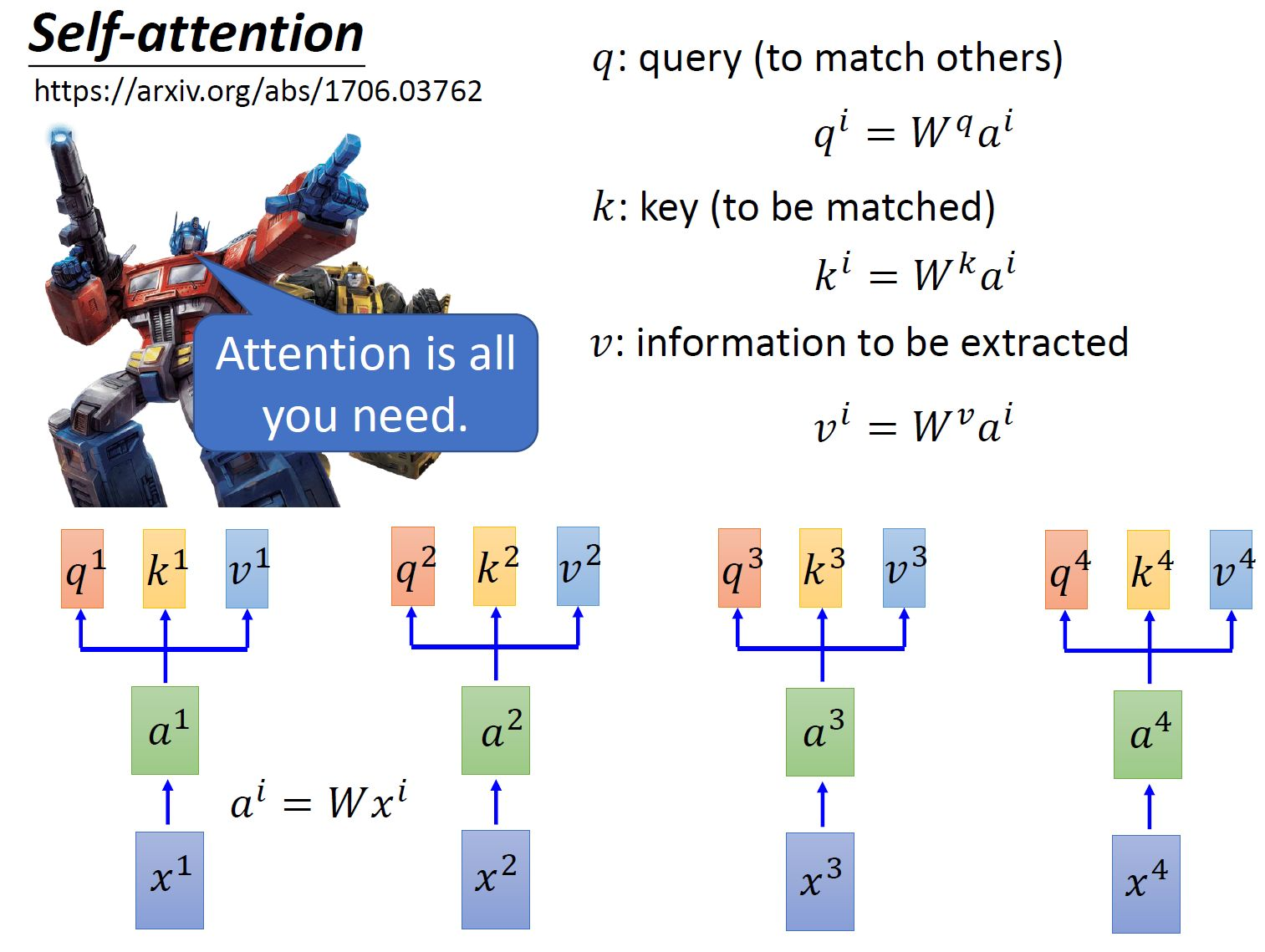

如上图，x1-x4是输入序列，首先乘以W得到embedding，即a1-a4，接着这些embedding进入self-attention层，分别乘以三个不同的transformation matrix（Wq，Wk，Wv），得到q,k,v。

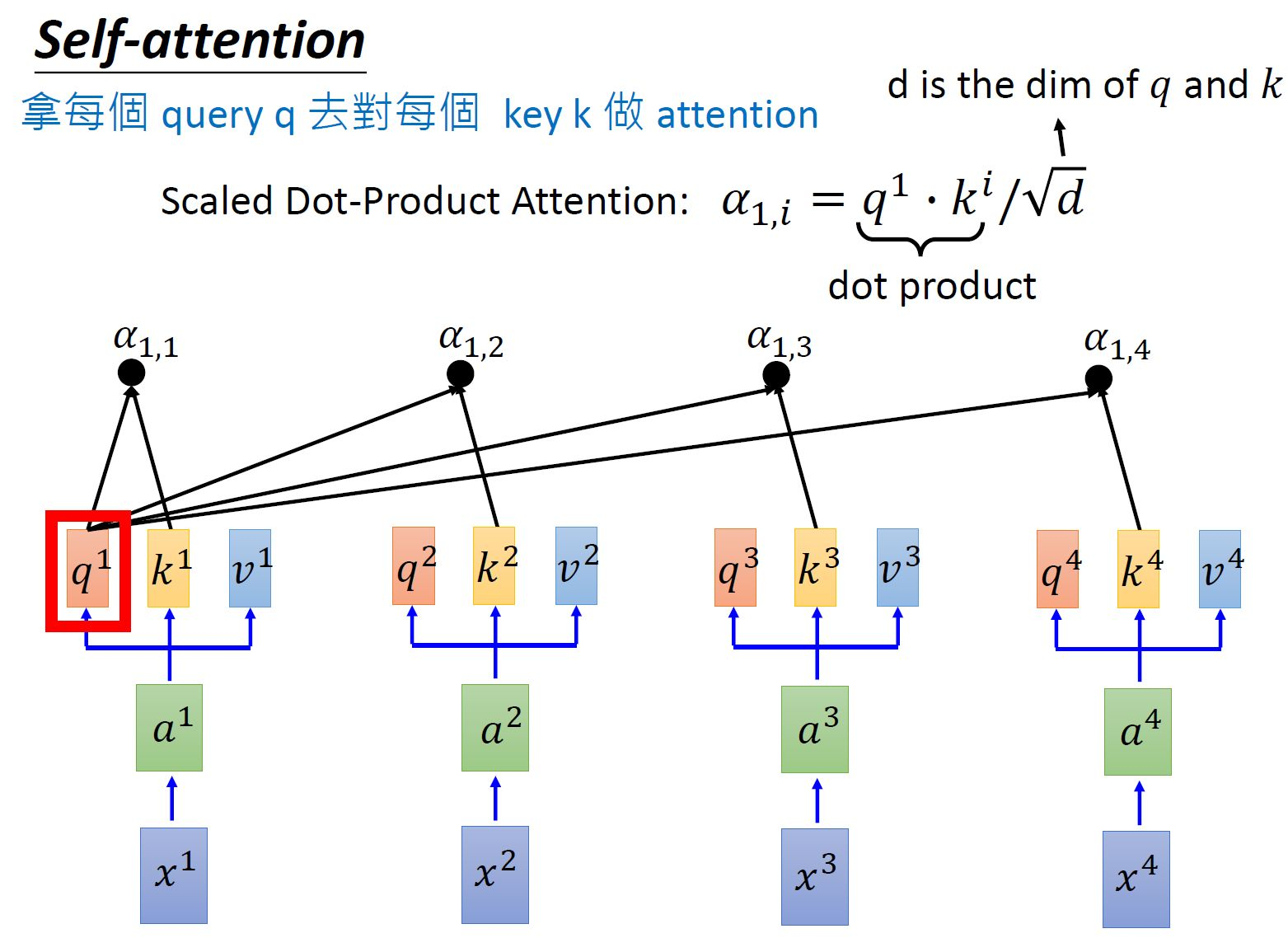

接下来使用每个query 去对每个key 做attention ，attention就是匹配这2个向量有多接近，比如我现在要对 q1和 k1 做attention，我就可以把这2个向量做scaled inner product ，得到 α11 。接下来你再拿 q1 和 k2 做attention，得到 α12。这里的 scaled inner product 就是：

式中， d 是 q 跟 k 的维度。因为 q x k 的数值会随着dimension的增大而增大，所以要除以 d开方 的值，相当于归一化的效果。

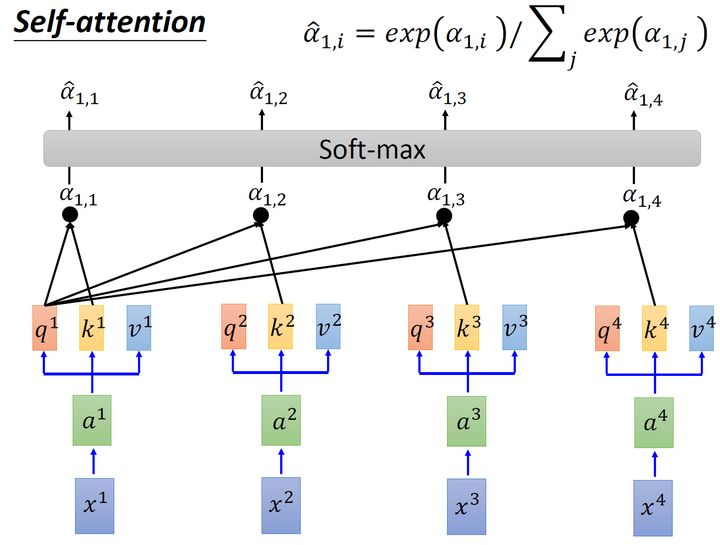

接下来要做的事如图6所示，把计算得到的所有 α1i 值取 softmax 操作。

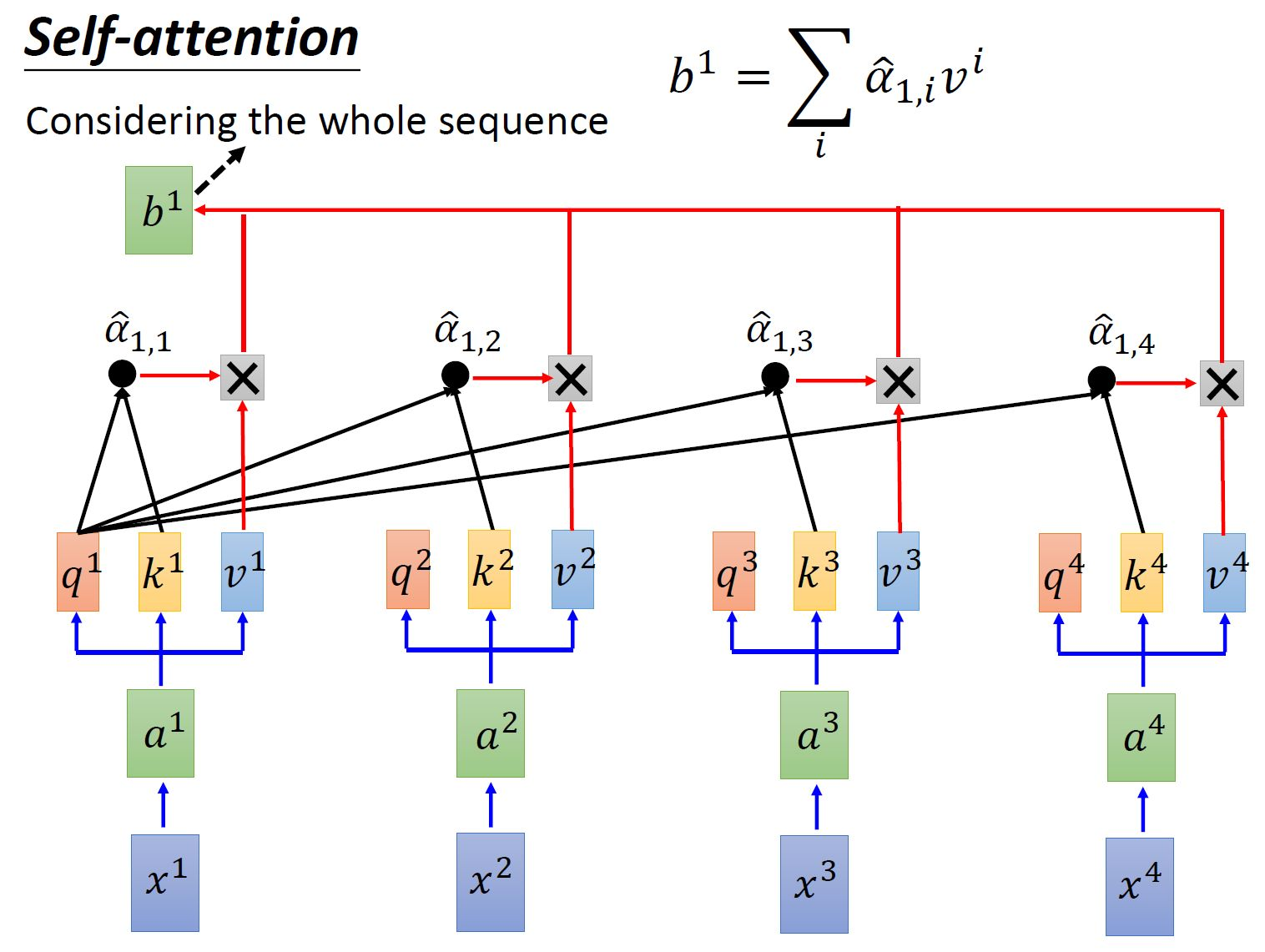

取完 softmax操作以后，我们将该结果和所有的 vi 值进行相乘，最后把结果通通加起来得到 b1 ，所以，在产生 b1 的过程中用了整个sequence的资讯 (Considering the whole sequence)。

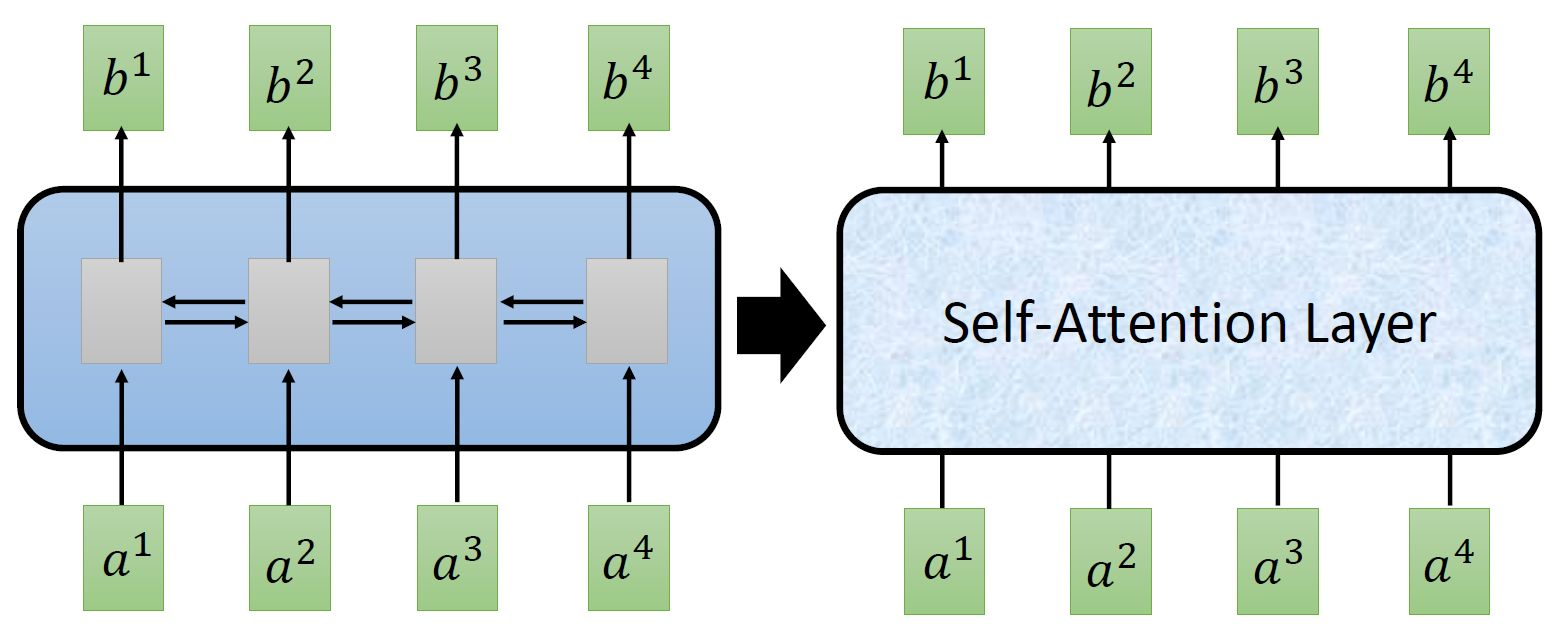

同样的方法，也可以计算出b2，b3，b4。经过了以上一连串计算，self-attention layer做的事情跟RNN是一样的，只是它可以并行的得到layer输出的结果。现在我们要用矩阵表示上述的计算过程。

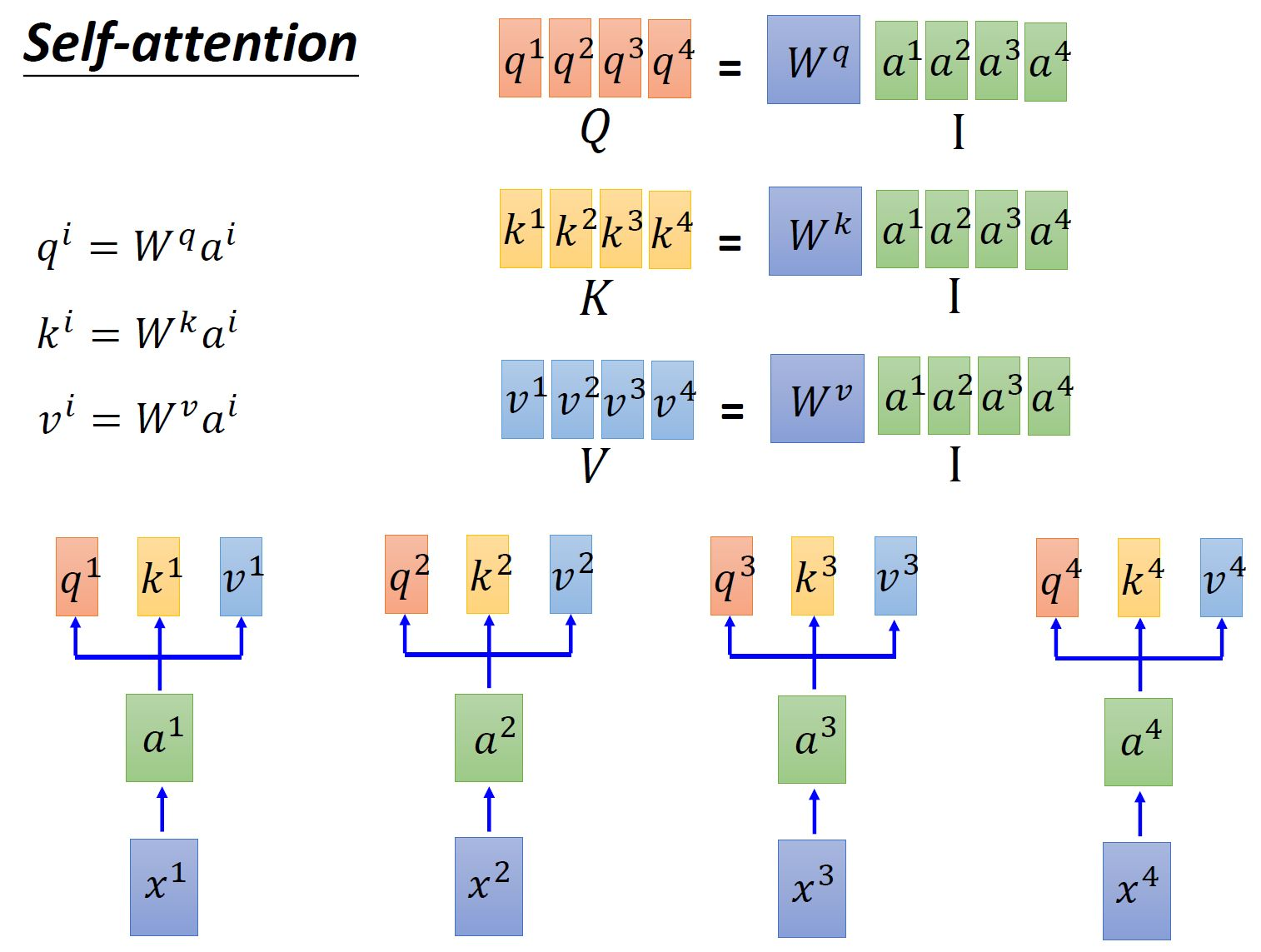

首先输入的embedding是 I=[a1,a2,a3,a4] ，然后用 I 乘以transformation matrix Wq 得到 Q=[q1, q2, q3, q4] ，它的每一列代表着一个vector q 。同理，得到k与v。

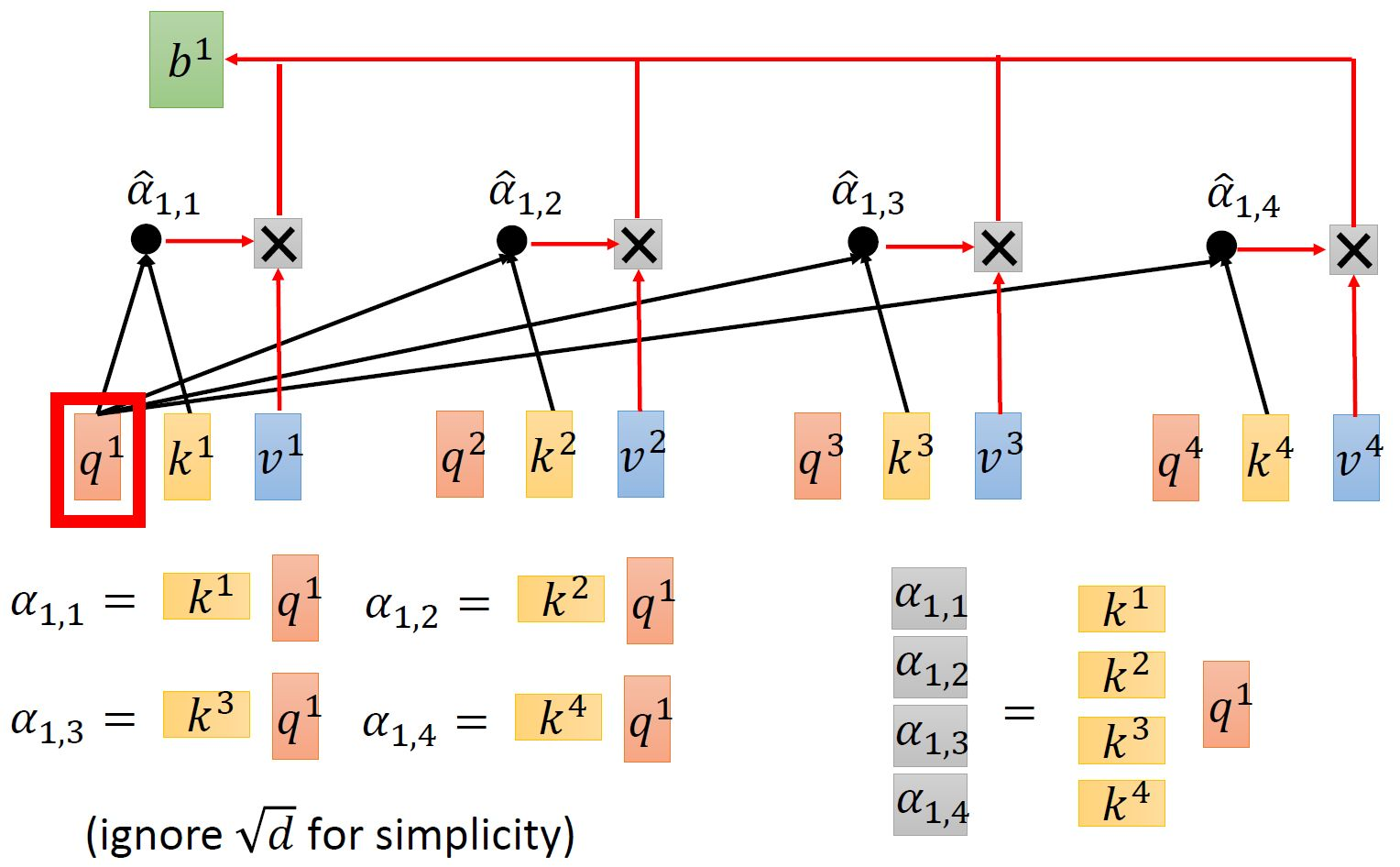

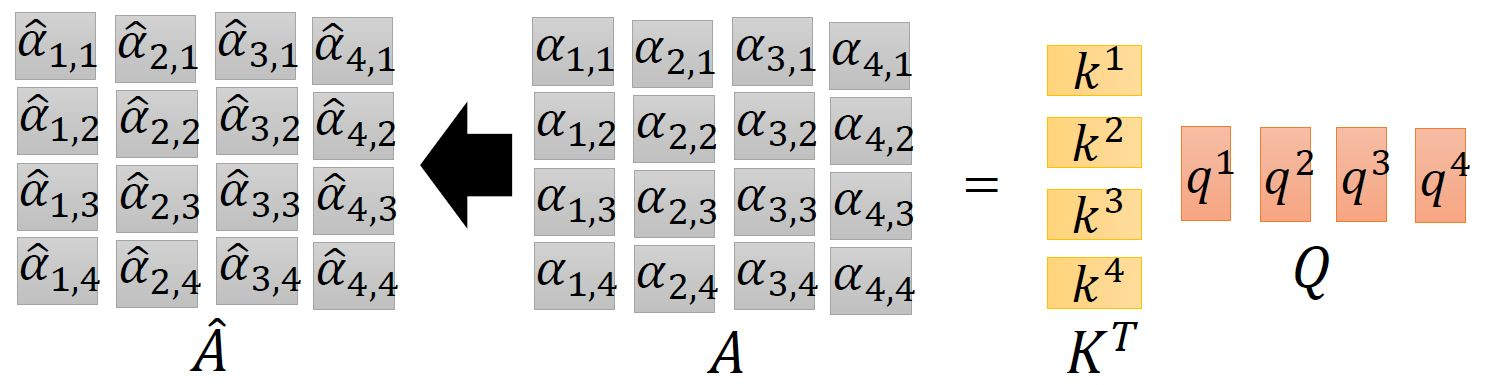

接下来是 q与 k 的attention过程，我们可以把vector k 横过来变成行向量，与列向量 q 做内积 。这样， α 就成为了 4x4 的矩阵，它由4个行向量拼成的矩阵和4个列向量拼成的矩阵做内积得到。

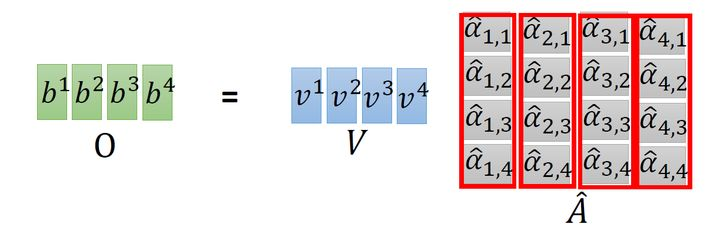

在得到 A 以后，如上文所述，要得到 b， 就要使用 A 分别与 v 相乘再求和得到，所以 A 要再左乘 v 矩阵。

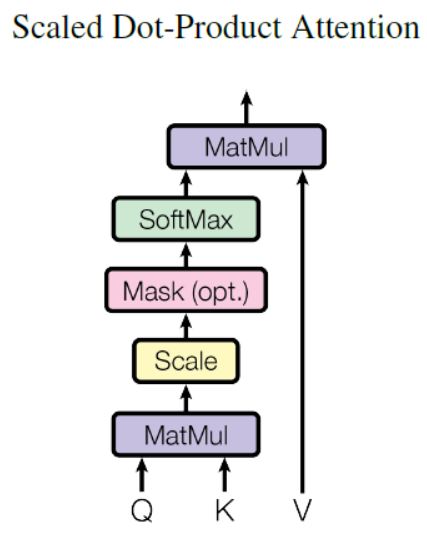

所以最后的公式如下：

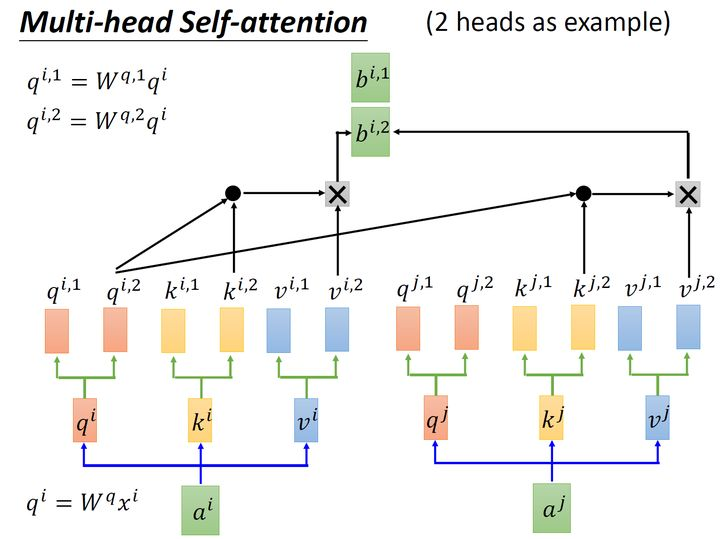

1.3 Multi-head Self-attention

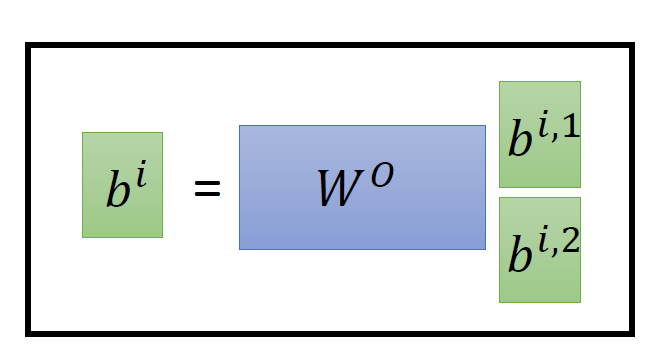

从下图14可以看到 Multi-Head Attention 包含多个 Self-Attention 层，首先将输入 X 分别传递到 2个不同的 Self-Attention 中，计算得到 2 个输出结果。得到2个输出矩阵之后，Multi-Head Attention 将它们拼接在一起 (Concat)，然后传入一个Linear层，得到 Multi-Head Attention 最终的输出 Z。可以看到 Multi-Head Attention 输出的矩阵 [公式] 与其输入的矩阵 X 的维度是一样的。

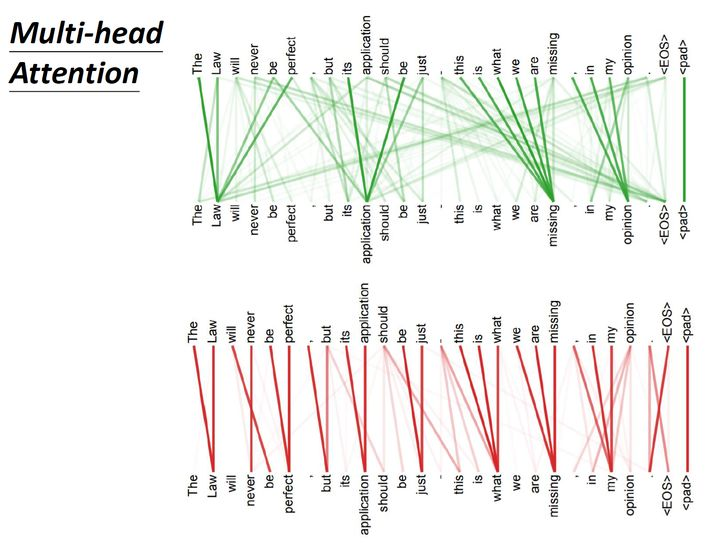

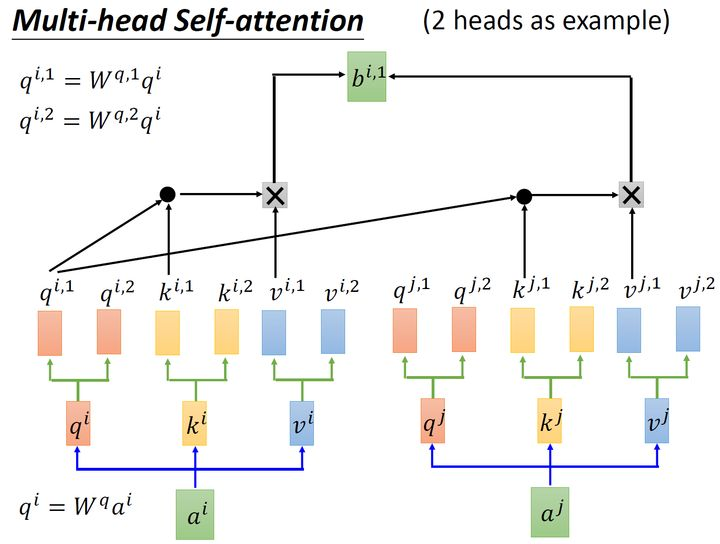

下面一组Multi-head Self-attention的结果，其中绿色部分是一组query和key，红色部分是另外一组query和key，可以发现绿色部分其实更关注global的信息，而红色部分其实更关注local的信息。

这里multihead是如何实现的呢？我们举一个例子，以[10, 32, 512]（seq_len, batch_size, feature_dimension，在pytorch中计算nlp时，一般是这样的顺序，与cv中会有不同 ）这样的输入为例，在计算q, k, v时，他们的Wq, Wk, Wv的维度是[512, 512], 这样得到q，k，v均为[10, 32, 512]维。 然后就是multi-head的部分了，transformer在计算时并没有将他们分开计算，仍然是矩阵的思想 ,比如说有12个head，那么会将q, k, v中的feature_dimension维进行划分，划分为12，这样就变成了[10, 32, 12, 64] ，也就是说每一个head的feature_dimension维度是64维 ， 然后将其reshape为[10, 384,64] ,在最后计算结束后再reshape到原来维度。

因此，使用multihead的好处是：在不增加计算量的基础上，学习更多的特征，例如全局，局部等

1.4 Positional Encoding

以上是multi-head self-attention的原理，但是还有一个问题是：现在的self-attention中没有位置的信息，一个单词向量的“近在咫尺”位置的单词向量和“远在天涯”位置的单词向量效果是一样的，没有表示位置的信息(No position information in self attention)。所以你输入"A打了B"或者"B打了A"的效果其实是一样的，因为并没有考虑位置的信息。

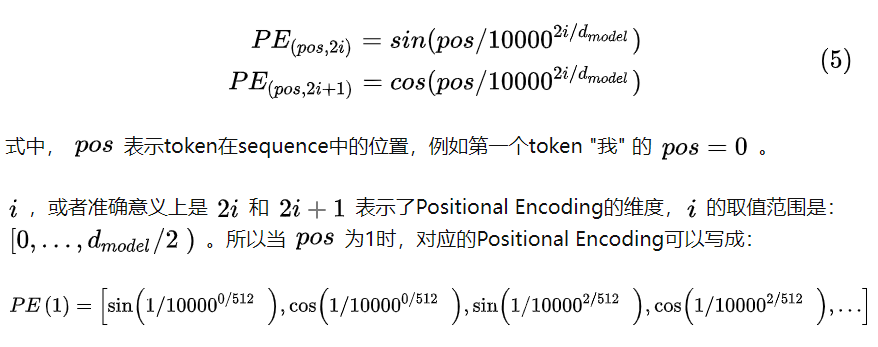

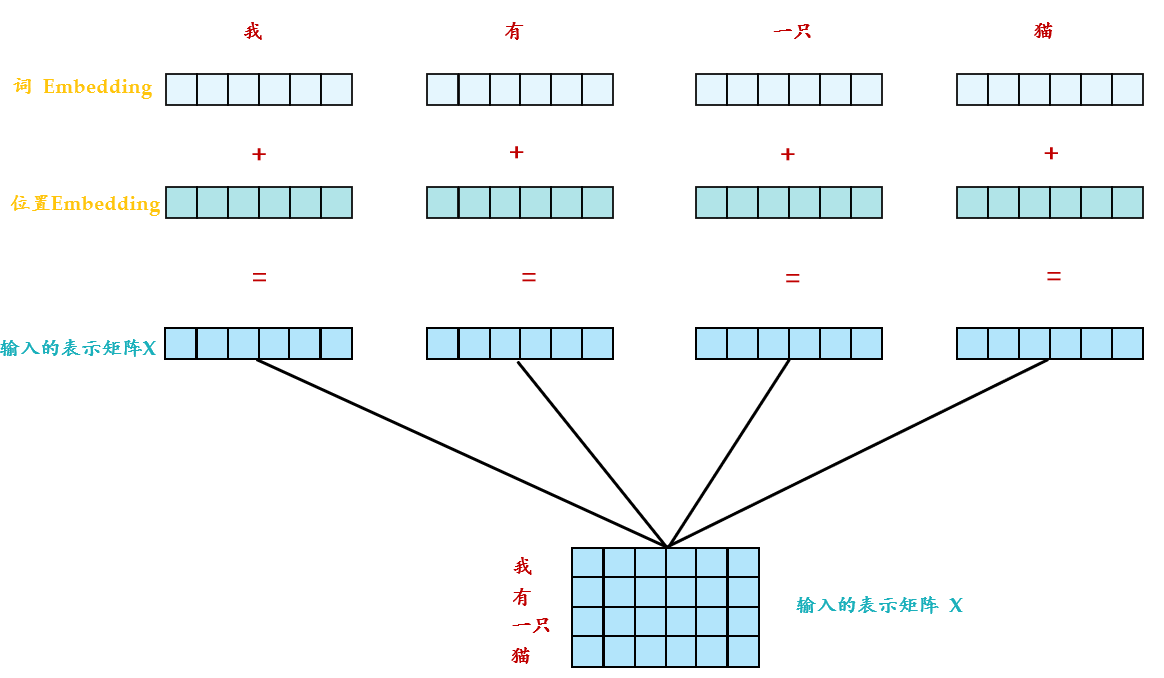

具体的做法是：给每一个位置规定一个表示位置信息的向量 ei，让它与 ai 加在一起之后作为新的 ai 参与后面的运算过程，但是这个向量 ei 是由人工设定的，而不是神经网络学习出来的。每一个位置都有一个不同的 ei 。

这个式子的好处是：
（1）每个位置有一个唯一的positional encoding。
（2）使 PE 能够适应比训练集里面所有句子更长的句子，假设训练集里面最长的句子是有 20 个单词，突然来了一个长度为 21 的句子，则使用公式计算的方法可以计算出第 21 位的 Embedding。
（3）可以让模型容易地计算出相对位置，对于固定长度的间距 k ，任意位置的 pos+k位置 都可以被 pos位置 的线性函数表示，利用三角函数的特性即可计算：cos(a+b) = cosa x cosb - sina x sinb。

2、Transformer讲解

2.1 原理分析

2.1.1 Encoder

上图是一个seq2seq的model，左侧为 Encoder block，右侧为 Decoder block。黄色圈中的部分为Multi-Head Attention ，是由多个Self-Attention 组成的，可以看到 Encoder block 包含一个 Multi-Head Attention，而 Decoder block 包含两个 Multi-Head Attention (其中有一个用到 Masked )。Multi-Head Attention 上方还包括一个 Add & Norm 层，Add 表示残差连接 (Residual Connection) 用于防止网络退化，Norm 表示 Layer Normalization，用于对每一层的激活值进行归一化。比如说在Encoder Input处的输入是机器学习，在Decoder Input处的输入是，输出是machine。再下一个时刻在Decoder Input处的输入是machine，输出是learning。不断重复知道输出是句点(.)代表翻译结束。

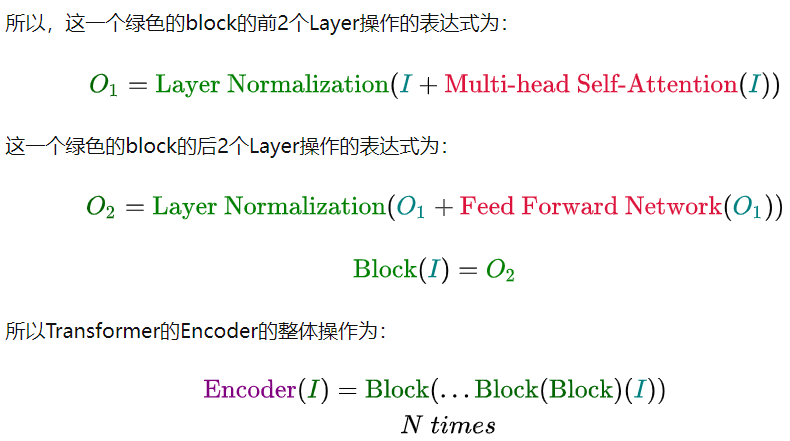

对于左半部分的Encoder来说，输入X，通过multihead-attention以及layer norm以及FFN层后，得到的是表示该sequence特征的一个张量。所以：

2.1.2 Decoder

Decoder的工作时利用Encoder生成的序列特征，解码后得到另一串序列。

这里要特别注意一下，编码可以并行计算，一次性全部Encoding出来，但解码不是一次把所有序列解出来的，而是像 RNN 一样一个一个解出来的，因为要用上一个位置的输入当作attention的query。

因此，Decoder的 输出 是：对应 i 位置的输出词的概率分布。

输入 是：Encoder的输出以及 i -1 位置Decoder的输出。这里Encoder输出的序列特征被用于Decoder第二层的 self-Attention 的 Query和Key 。

明确了解码过程之后最上面的图就很好懂了，这里主要的不同就是Decoder的第一层attention多加了一个mask，因为训练时的output都是Ground Truth，这样可以确保预测第 i 个位置时不会接触到未来的信息。

因此，Decoder的结构是：

• 包含两个 Multi-Head Attention 层。
• 第一个 Multi-Head Attention 层采用了 Masked 操作。
• 第二个 Multi-Head Attention 层的Key，Value矩阵使用 Encoder 生成序列特征 进行计算，而Query使用上一个 Decoder block 的输出计算。
• 最后有一个 Softmax 层计算下一个翻译单词的概率。

Masked Self-Attention

因为在翻译的过程中是顺序翻译的，即翻译完第 i 个单词，才可以翻译第 i+1 个单词。通过 Masked 操作可以防止第 i 个单词知道第 i+1 个单词之后的信息。下面以 “我有一只猫” 翻译成 “I have a cat” 为例，了解一下 Masked 操作。在 Decoder 的时候，是需要根据之前的翻译，求解当前最有可能的翻译，如下图所示。首先根据输入 “” 预测出第一个单词为 “I”，然后根据输入 " I" 预测下一个单词 “have”。

Decoder 可以在训练的过程中使用 Teacher Forcing 并且并行化训练 ，即将正确的单词序列 ( I have a cat) 和对应输出 (I have a cat ) 传递到 Decoder。那么在预测第 i 个输出时，就要将第 i+1 之后的单词掩盖住。

注意，上面是训练的流程 ，与测试不同，测试是没有真值的，测试的流程如下：
1、输入，解码器输出 I 。
2、输入前面已经解码的和 I，解码器输出have。
3、输入已经解码的，I, have, a, cat，解码器输出解码结束标志位，每次解码都会利用前面已经解码输出的所有单词嵌入信息。

训练时 ，

不采用上述类似RNN的方法一个一个目标单词嵌入向量顺序输入训练 ，想采用类似编码器中的矩阵并行算法 ，一步就把所有目标单词预测出来 。要实现这个功能就可以参考编码器的操作，把目标单词嵌入向量组成矩阵一次输入即可。即：并行化训练。

但是在解码have时候，不能利用到后面单词a和cat的目标单词嵌入向量信息，否则这就是作弊(测试时候不可能能未卜先知)。

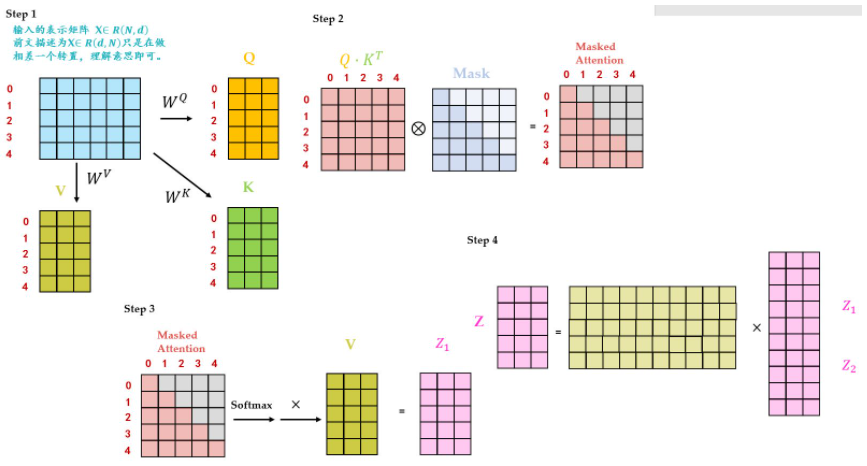

它训练的具体操作如下所示：

其中，Mask矩阵是一个下三角矩阵，在Pytorch实现中，是以bool为基本类型的。

因此，第一个Self-Attention层的Query， Key，Value均来自于decoder的输入， 第二个Self-Attention层的Query来自于第一层的输出，Key和Value来自于Encoder的输出。

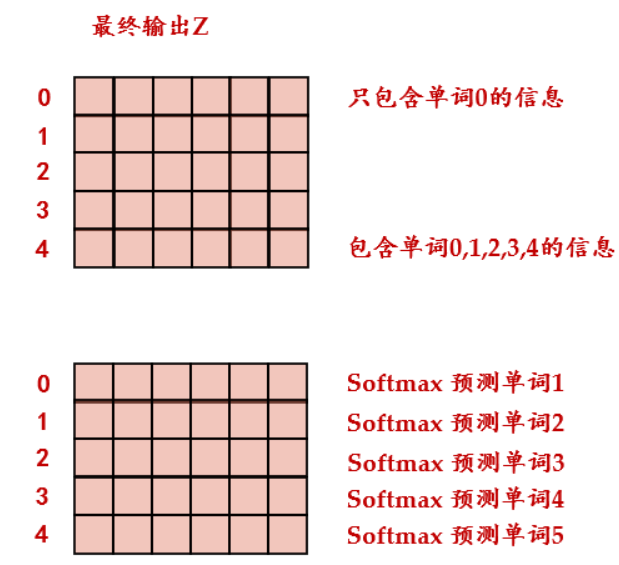

Decoder的最后是Softmax 预测输出单词。因为 Mask 的存在，使得单词 0 的输出只包含单词 0 的信息。Softmax 根据输出矩阵的每一行预测下一个单词，如下图27所示。

在预测 时，由于没有真实值，因此decoder输出时，是一个单词一个单词进行预测的， 首先输入[BOS]生成I， 然后输入[BOS, I] 生成have，再输入[BOS, I, have]…, 直到生成EOS结束。 因此，Decoder的输入特征的维度分别是：[1,1, 512] (seq, batch, feature), [2,1,512], [3,1,512],…

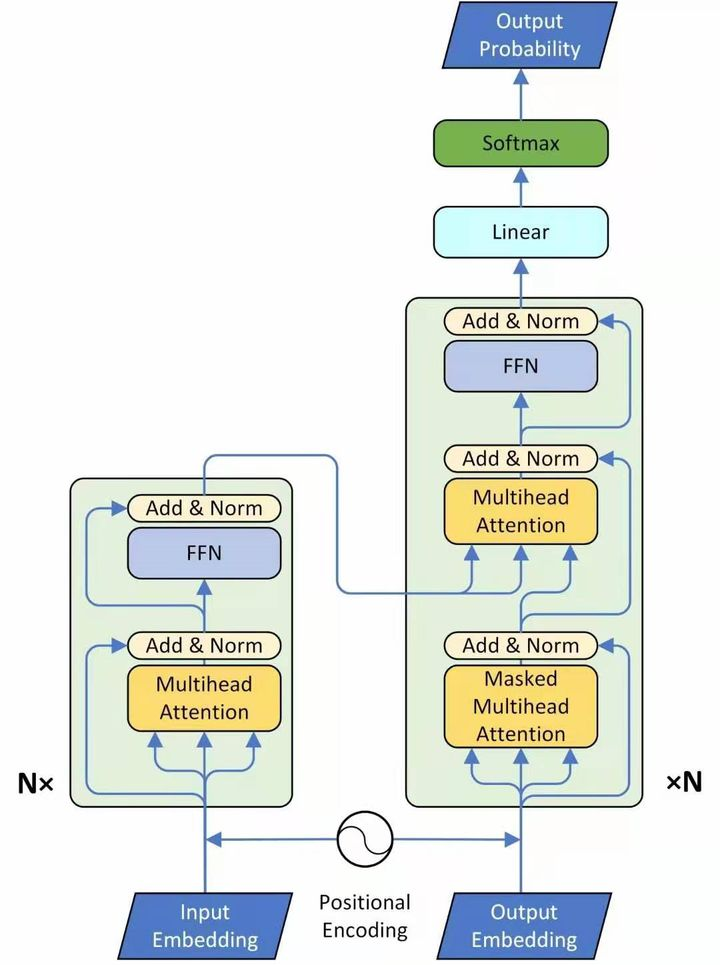

下图为Transformer的整体结构。
