资源分配
环境：Vivado2019.2。
Part：xcku040-ffva1156-2-i，内嵌DSP个数 1920个，BRAM 600个也就是21.1Mb。
说明：通过识别加高斯白噪声的正弦波、余弦波、三角波较简单的实例来利用FPGA实现一维CNN网络，也就是将下列数据传输至FPGA，识别出下面哪些是正弦波、余弦波、三角波，通过简单实例实践，从而实现更复杂的网络。主要是实现CNN网络的搭建，本文因为追求速度利用了大量的DSP，后期加入复杂网络进行DSP复用。
第一节：基于FPGA的一维卷积神经网络CNN的实现（一）框架
第二节：基于FPGA的一维卷积神经网络CNN的实现（二）资源分配

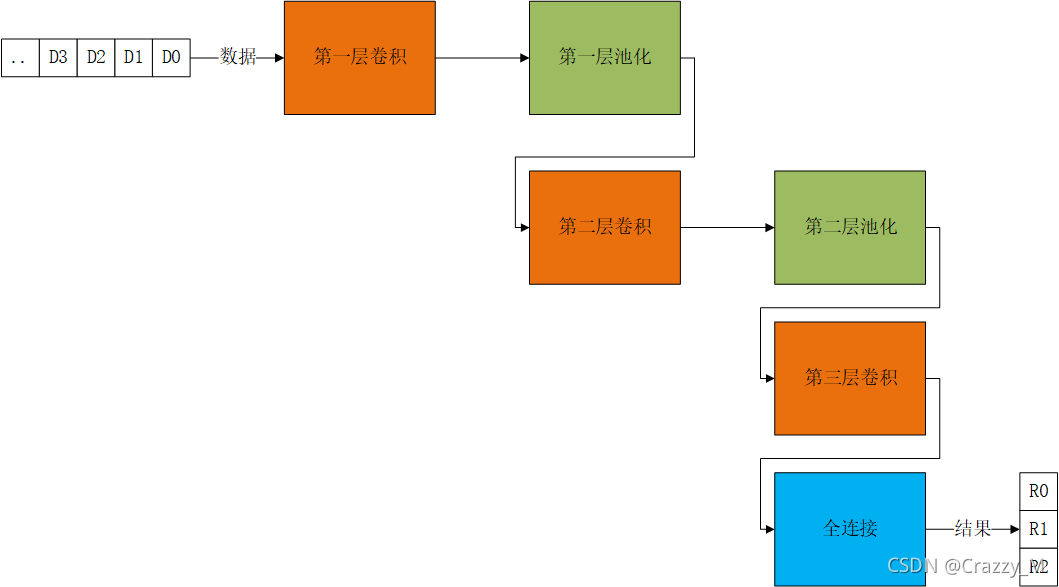

再次认识整个网络，第一层卷积核、第一次池化是串行执行，第一层池化和第二层卷积是并行执行，第二层池化、第三层卷积、全连接是并行执行。
接下来就各层分析以下资源消耗情况
一、DSP资源分配
我们知道，卷积主要做的是乘加运算，FPGA加速主要是通过内嵌的DSP资源去做这些乘法。

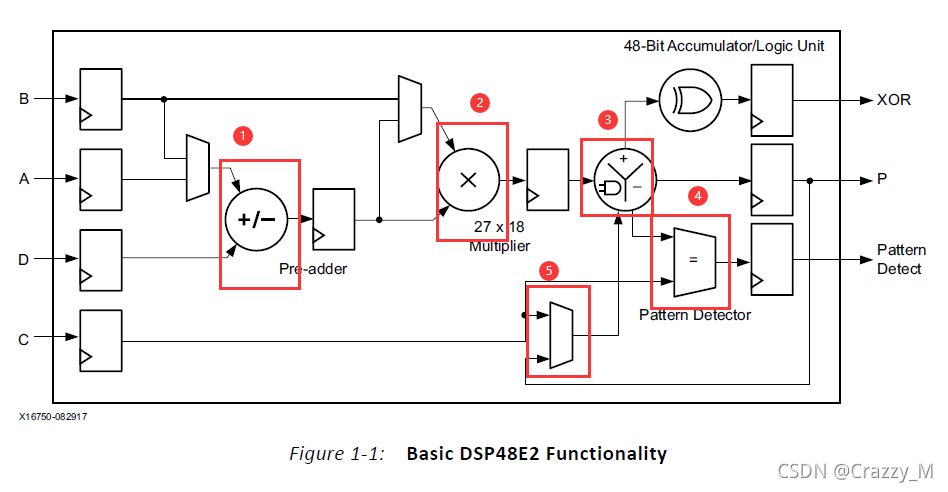

DSP？ 啥
①27bit预加器(加法器)
②27*18乘法器
③可以做加(减)法器，累加(减)器，逻辑运算(与或非)
④模式探测器，主要实现带掩膜的数据比较，上下溢出检测，记到一定数据对结果进行重置功能。
⑤数据选择器
例如如下模型，卷积核通道为1，卷积核元素为3个，需要的乘法器为3个，也就是需要3个DSP。
我们所设计的网络
1.第一层卷积
第一层卷积：1通道，6个卷积核，卷积核内的元素为5，卷积所需要的的乘法器为1×6×5=30，那么我们所需的DSP资源为1×6×5=30个。
2.第二层卷积
第二层卷积：6通道，16个卷积核，卷积核内的元素为5，卷积所需要的的乘法器为6×16×5=480，那么我们所需的DSP资源为6×16×5=480个。
3.第三层卷积
第三层卷积：16通道，16个卷积核，卷积核内的元素为5，卷积所需要的的乘法器为16×16×5=1280，那么我们所需的DSP资源为16×16×5=1280个。
4、全连接层
全连接层：理论上是将第三层卷积的16条通道25点的结果拼接成一条400点的数据输出，然后分别和3条400点的权重相乘相加得到3个结果R1、R2、R3，但是这样串行的去相乘相加无疑很耗时间。
但是我们用的可是可以并行的FPGA，出来的并行数据为何要连接成串行计算呢？

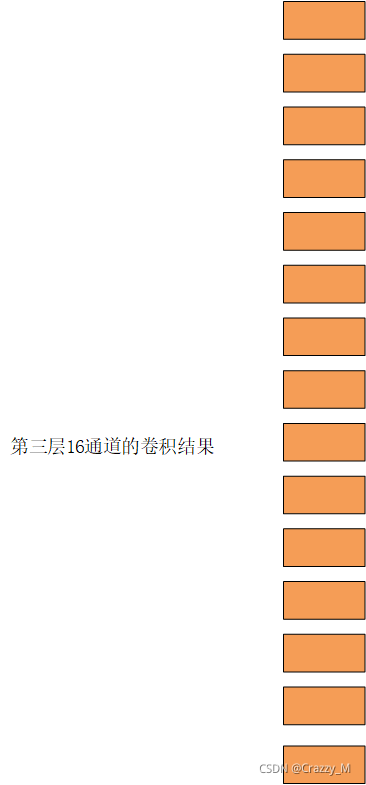

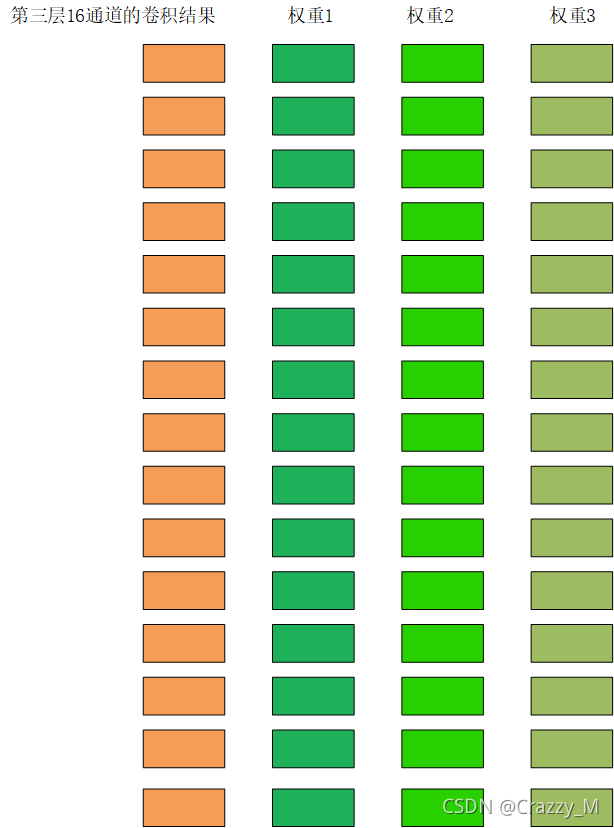

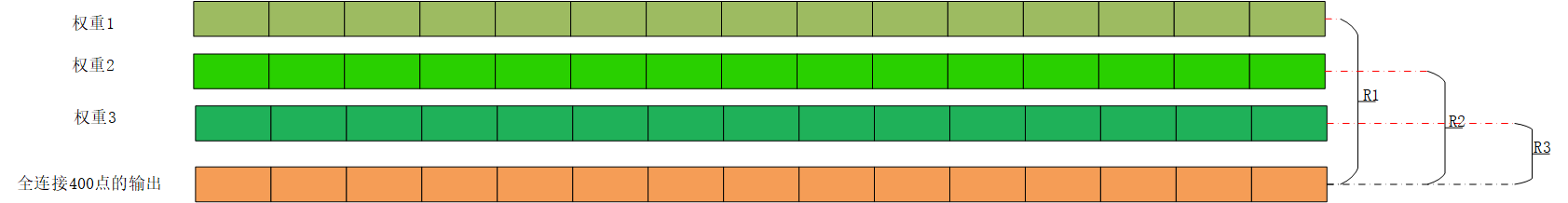

我们何不把权重（事先存储的参数数据，想咋存都由你，或者外部传输进去的数据，想怎么传还是由你）也构造成这种形式，让地三层卷积16通道结果出来的同时就立马可以分别和3个通道对应的权重相乘相加，这不就达到了并行的结果。
这样所需要的的乘法器为就为16×3，也就是DSP所需16×3=48个。
5.总结
| 层 | 层级特征 | 使用DSP个数 |
|---|---|---|
| 第一层卷积 | 1通道、6个卷积核、卷积核元素为5 | 1×6×5=30 |
| 第二层卷积 | 6通道、16个卷积核、卷积核元素为5 | 6×16×5=480 |
| 第三层卷积 | 16通道、16个卷积核、卷积核元素为5 | 16×16×5=1280 |
| 全连接 | 第三层16通道卷积的输出，分别乘加3个16通道权重 | 16×3=48 |
| 总 | 1838 |

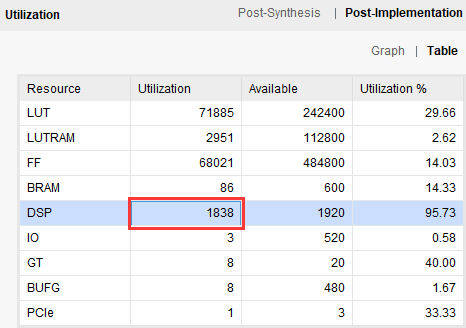

对比一下资源使用表：
DSP资源没这么多的时候，就考虑复用。
二、BRAM资源
每层所需的权重参数本设计是暂存在ROM中，而ROM所占用的资源为BRAM资源，后续复杂网络，权重参数可能会通过PCIE总线进行传输。
所谓的权重参数就是每个卷积核、每条卷积核相应的偏置，全连接参数、偏置。
1.第一层卷积
第一层通道为1，卷积核个数为6，卷积核元素为5。那么第一层卷积参数就为6×5=30，别忘了每个卷积最后的结果都会加一个偏置，也就是一条卷积核卷积完成后的结果上整体去加上这个偏置，所以偏置个数为6，那么第一层所需的参数为6×5+6=36。
比如该设计的第一层的1通道16个卷积核，卷积核元素个数为5的参数：
