Python制图代码

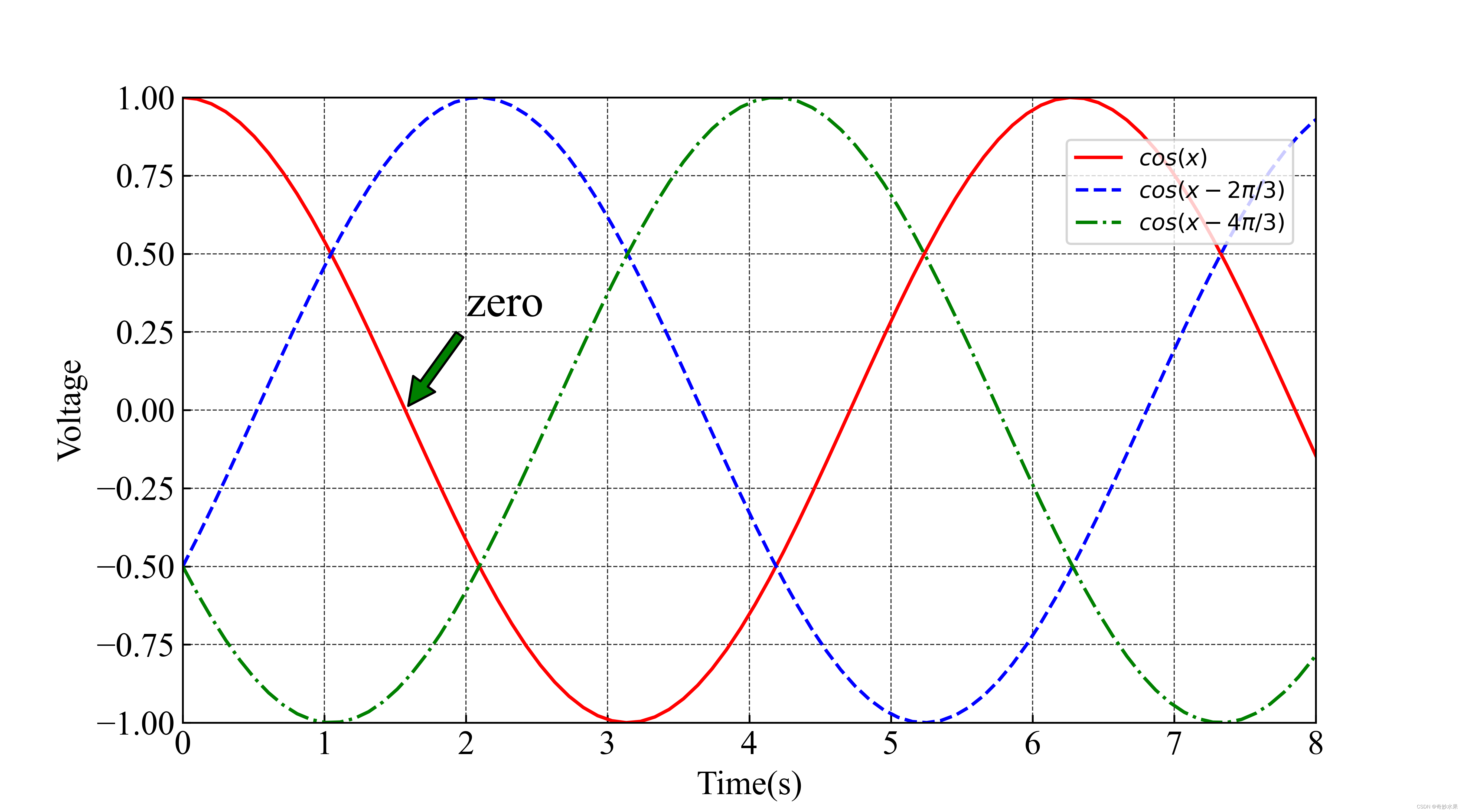

本文旨在寻求一套规范Python的制图代码，首次尝试，仅解决了单图绘制问题，代码运行效果如下。
在这里插入图片描述

'''
python制图代码模块-绘制单图-无导入数据，以绘制PMSM三相相电压波形为例
编写人：PEZHANG
时间：2021.11.30
'''
#导入依赖库
import matplotlib.pyplot as plt
import numpy as np
# from mpl_toolkits.axes_grid1.inset_locator import inset_axes
# from matplotlib.patches import ConnectionPatch

#数据处理,生成X轴数据，Y轴数据
x=np.linspace(0,10,100)
y1=np.cos(x)
y2=np.cos(x-2*np.pi/3)
y3=np.cos(x-4*np.pi/3)

#图片格式设置
ax=plt.figure(figsize=(9,5))
plt.rc('font',family='Times New Roman')
plt.rcParams['xtick.direction']='in'
plt.rcParams['ytick.direction']='in'

plt.plot(x,y1,color="red",label="$cos(x)$",linewidth=1.5)#$包围的内容渲染为Tex数学公式,
plt.plot(x,y2,"b--",label="$cos(x-2\pi/3)$",linewidth=1.5)
plt.plot(x,y3,"g-.",label="$cos(x-4\pi/3)$",linewidth=1.5)

#设置带箭头的注解
plt.annotate("zero",fontsize=20,xy=(np.pi/2,0), xytext=(2,0.3),arrowprops=dict(facecolor='g',shrink=0.05))
plt.axis([0,8,-1,1])
#plt.ylim(-1.5,1.5)
#plt.xlim(0,8)

#字号设置
plt.xticks(fontsize=15)
plt.yticks(fontsize=15)
plt.xlabel("Time(s)",fontsize='15')
plt.ylabel("Voltage",fontsize='15')

#设置网格线
plt.grid(True,c='k',linestyle='--',linewidth=0.5,alpha=0.8)
#设置图例，bbox_to_anchor中的数字变更可改变图例的位置
plt.legend(loc='upper center', bbox_to_anchor=(0.88, 0.95),shadow=False)

# plt.style.use('ggplot')
#自动导出图片，导出svg格式可在visio中转化为emf格式
plt.savefig("testfigure.svg",dpi=600)
plt.show()
