[人工智能]吴恩达深度学习课程-Course 4 卷积神经网络 第一周 卷积神经网络编程作业（第一部分）

时隔三个月终于有时间更新了…在ppt的夹缝中练习。
期待圣诞节！！！

【符号】:

• 上标$[l]$表示第1层的对象。
  • 示例:$a^{[4]}$表示第四层激活。$W^{[5]}$和$b^{[5]}$是第五层参数。
• 上标$(i)$表示来自第$i$个样本的对象。
  • 示例:$x^{(i)}$是第$i$个训练样本输入。
• 小写$i$表示向量的第$i$项。
  • 示例:$a_i^{[l]}$表示第$l$层中第$i$个激活值，假设这是一个全连接(FC)层。
• $n_H$, $n_W$ 和 $n_C$分别表示给定层的高度，宽度和通道数。如果你想特指某层$l$,也可以写作$n_H^{[l]}$, $n_W^{[l]}$, $n_C^{[l]}$
• $n_{H_{prev}}$, $n_{W_{prev}}$ 和 $n_{C_{prev}}$分别表示上一层的高度、宽度和通道数。如果特指某层$l$,也可以表示为$n_H^{[l?1]}$, $n_W^{[l?1]}$, $n_C^{[l?1]}$

1 - 导入相关包

让我们首先导入在这个作业中需要的所有包。

numpy是用Python进行科学计算的基本包。
matplotlib是Python中绘制图形的库。
Np.random.seed(1)用于保持所有随机函数调用的一致性。它会帮助我们给你的作业评分

import numpy as np
import h5py
import matplotlib.pyplot as plt

%matplotlib inline
plt.rcParams['figure.figsize']=(5.0, 4.0) #设置图形默认大小
plt.rcParams['image.interpolation']='nearest' #设置最近邻插值
plt.rcParams['image.cmap']='gray' #设置灰色

%load_ext autoreload
%autoreload 2

np.random.seed(1) #设置随机种子

2 - 作业大纲

你将实现一个卷积神经网络的构建模块!你要实现的每个函数都有详细的说明，这些说明将指导你完成所需的步骤:

• 卷积模块，包含：

  • Zero Padding 0边界扩充
  • Convolve window 卷积窗
  • Convolution forward 前向卷积
  • Convolution backward (optional) 反向卷积

• 池化模块，包含：

  • Pooling forward 前向池化
  • Create mask 创建掩码
  • Distribute value 值的分配
  • Pooling backward (optional) 反向池化

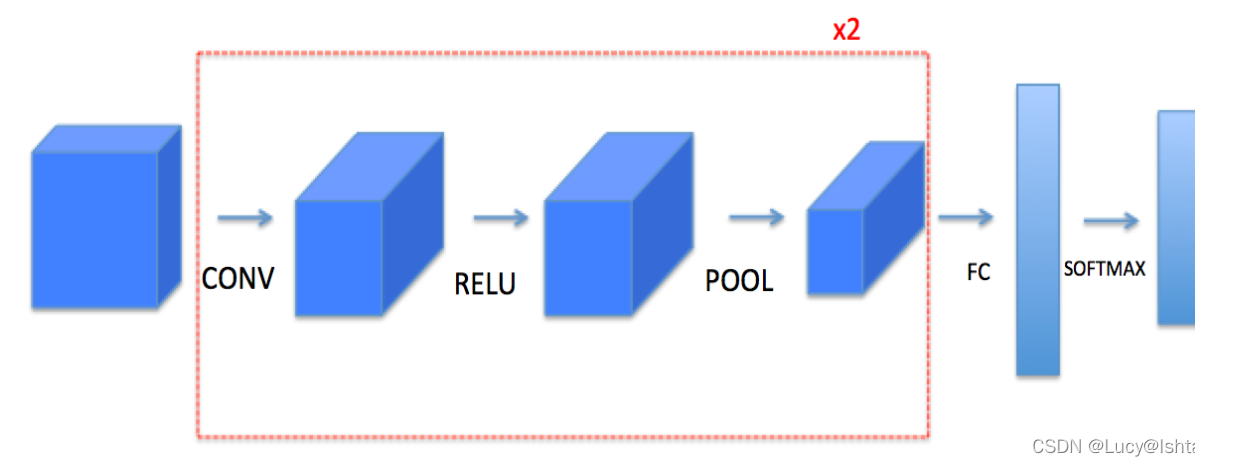

本手册将要求您在numpy中从头开始实现这些函数。在接下来的笔记中，你将使用这些函数的TensorFlow等价形式来构建以下模型:

请注意，对于每个正向函数，都有相应的反向等价函数。因此，在前向模块的每一步中，您都将在缓存中存储一些参数。这些参数用于计算反向传播过程中的梯度。

3 - 卷积神经网络

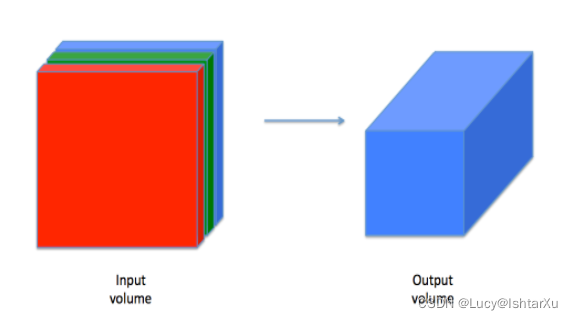

虽然编程框架使卷积易于使用，但它们仍然是深度学习中最难理解的概念之一。卷积层将输入体积转换为不同大小的输出体积，如下所示。

在这一部分中，您将构建卷积层的每一步。您将首先实现两个辅助函数:一个用于零填充，另一个用于计算卷积函数本身

3.1 - 零填充

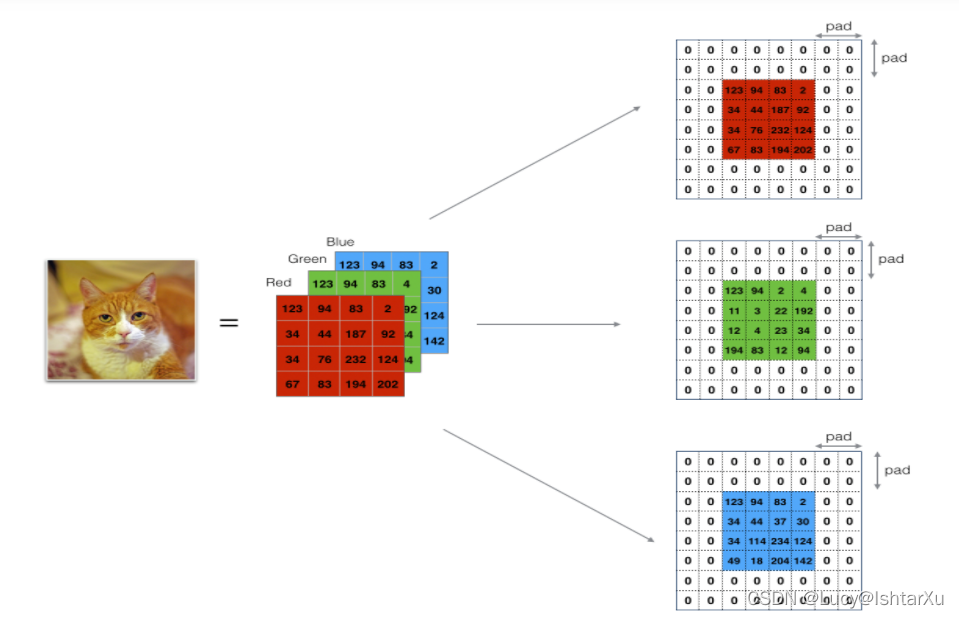

零填充在图像的边界周围添加0:

填充的主要好处如下:

• 它允许您使用一个CONV层，而不必缩小高度和宽度的体积。这对于构建更深层次的网络很重要，因为如果不这样，高度/宽度会随着你进入更深层次而缩小。一个重要的特殊情况是same卷积，其中高度/宽度完全保留。
• 它帮助我们在图像的边缘保留更多的信息。没有填充，下一层的值很少会像图像的边缘一样受到像素的影响。

练习:实现以下函数，将一批样本X的所有图像填充为0。使用np.pad。注意，如果你想填充形状(5,5,5,5,5)的数组“a”，第2维的pad = 1，第4维的pad = 3，其余的pad = 0，你会这样做:
参考大佬博客：Numpy学习——数组填充np.pad()函数的应用

a = np.pad(a, ((0,0), (1,1), (0,0), (3,3), (0,0)), 'constant', constant_values = (..,..))

# GRADED FUNCTION: zero_pad

def zero_pad(X, pad):
    """
    用0填充数据集X的所有图像，适用于一个图像的高度和宽度，
    如图1所示。

    参数:
    X -- 形状为(m, n_H, n_W, n_C)的python numpy array，代表了一批图像
    pad -- 整数，垂直和水平尺寸上每个图像周围的填充量

    Returns:
    X_pad -- 形状为 (m, n_H + 2*pad, n_W + 2*pad, n_C)的填充图像
    """

    ### START CODE HERE ### (≈ 1 line)
    X_pad = np.pad(X, ((0,0), (pad,pad), (pad,pad), (0,0)), 'constant', constant_values=0 )
    ### END CODE HERE ###

    return X_pad

np.random.seed(1)
x = np.random.randn(4,3,3,2)
x_pad = zero_pad(x, 2)
print ("x.shape =", x.shape)
print ("x_pad.shape =", x_pad.shape)
print ("x[1,1] =", x[1,1])
print ("x_pad[1,1] =", x_pad[1,1])

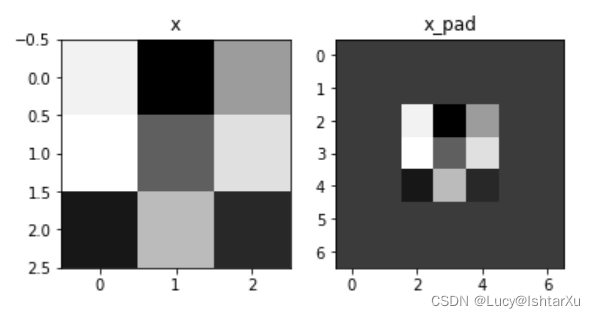

fig, axarr = plt.subplots(1, 2)
axarr[0].set_title('x')
axarr[0].imshow(x[0,:,:,0])
axarr[1].set_title('x_pad')
axarr[1].imshow(x_pad[0,:,:,0])

关于绘图：python 可视化：fig, ax = plt.subplots()画多表图的3中常见样例 & 自定义图表格式
输出结果：

x.shape = (4, 3, 3, 2)
x_pad.shape = (4, 7, 7, 2)
x[1,1] = [[ 0.90085595 -0.68372786]
 [-0.12289023 -0.93576943]
 [-0.26788808  0.53035547]]
x_pad[1,1] = [[0. 0.]
 [0. 0.]
 [0. 0.]
 [0. 0.]
 [0. 0.]
 [0. 0.]
 [0. 0.]]

<matplotlib.image.AxesImage at 0x211570264e0>

3.2 - 单步卷积

在这一部分会实现一个简单的卷积步骤，将过滤器应用到输入的某个位置。这将用于构建一个卷积单元，其中:

• 取一个输入层（体，Volume）
• 在输入层的每个位置使用过滤器
• 输出另一层(通常大小不同)


在计算机视觉应用程序中，左边矩阵中的每一个值对应一个像素值，我们将一个3x3的过滤器与图像进行卷积，方法是将其元素值与原始矩阵相乘，然后将它们相加。在这个练习的第一步中，您将实现一个卷积步骤，只对其中一个位置应用一个过滤器以获得单个实值输出。

在本手册的后面部分，您将对输入的多个位置应用这个函数来实现完整的卷积操作。

【练习】:实现conv_single_step()。提示

# GRADED FUNCTION: conv_single_step

def conv_single_step(a_slice_prev, W, b):
    """
    在上一层输出激活的单个切片(a_slice_prev)上应用由参数W定义的一个过滤器。

    Arguments:
    a_slice_prev -- 输入数据切片的形状(f, f, n_C_prev)
    W -- 权重参数 - 矩阵形状 (f, f, n_C_prev)
    b -- 偏置参数 - 矩阵形状 (1, 1, 1)

    Returns:
    Z -- 一个标量值，滑动窗口(W, b)在输入数据的切片x上卷积的结果
    """

    ### START CODE HERE ### (≈ 2 lines of code)
    # a_slice和W之间的元素乘积加偏置
    s = np.multiply(a_slice_prev, W) + b
    # 对Volume s的所有项求和
    Z = np.sum(s)
    ### END CODE HERE ###

    return Z

np.random.seed(1)
a_slice_prev = np.random.randn(4, 4, 3)
W = np.random.randn(4, 4, 3)
b = np.random.randn(1, 1, 1)

Z = conv_single_step(a_slice_prev, W, b)
print("Z =", Z)

输出结果

Z = -23.16021220252078

3.3 - 卷积神经网络-前向传播

在前向传播中，您将使用许多过滤器并将它们与输入进行卷积。每个“卷积”都给你一个2D矩阵输出。然后将这些输出叠加起来，得到一个3D Volume。

【练习】:实现以下函数，在输入激活A_prev上对过滤器W进行卷积。该函数将前一层的激活输出A_prev(对于一批m个输入)、F滤波器/权重(W)和一个偏置向量(b)作为输入，其中每个滤波器都有自己的(单个)偏置。最后，您还可以访问包含stride和padding的超参数字典。
