introduction

??在订票场景中leave 北京和arrive 北京，虽然都是通过北京但是一个北京是作为出发地，另一个北京作为目标地，但是对NN来说，输入是相同的，它没有办法区分出“北京”是出发地还是目的地。这个时候我们就希望神经网络是有记忆的，如果NN在看到“北京”的时候，还能记住之前已经看过的“arrive”或是“leave”，就可以根据上下文得到正确的答案。这种有记忆力的神经网络，就叫做Recurrent Neural Network(RNN)

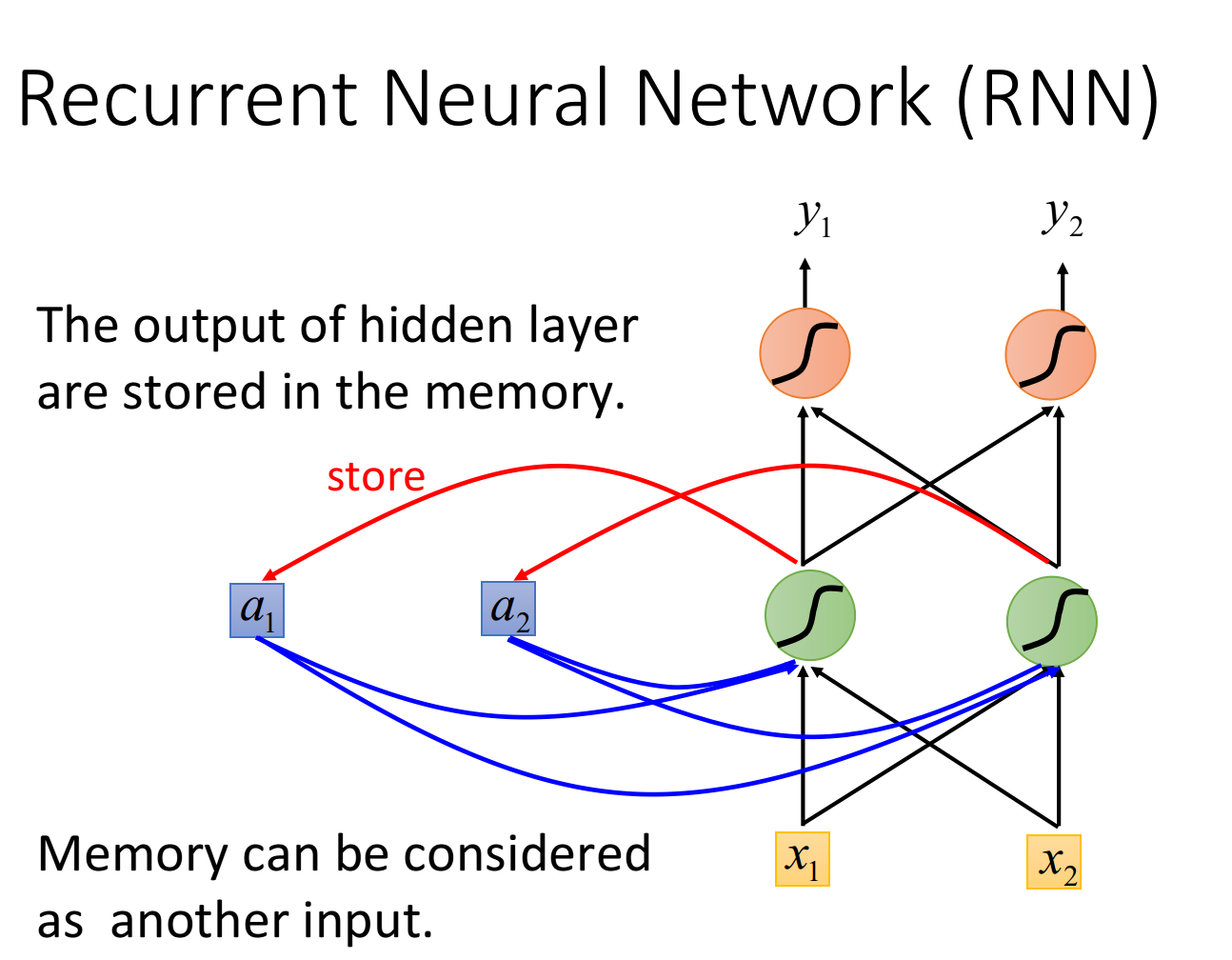

??在RNN中hidden layer每次产生的output $a_{1}$ 、 $a_{2}$ ，都会被存到memory里，下一次有input的时候，这些neuron就不仅会考虑新输入的 $x_{1}$ 、 $x_{2}$ ，还会考虑存放在memory中的 $a_{1}$ 、 $a_{2}$
??注：在input之前，要先给内存里的 $a_{i}$ 赋初始值，比如0
在这里插入图片描述

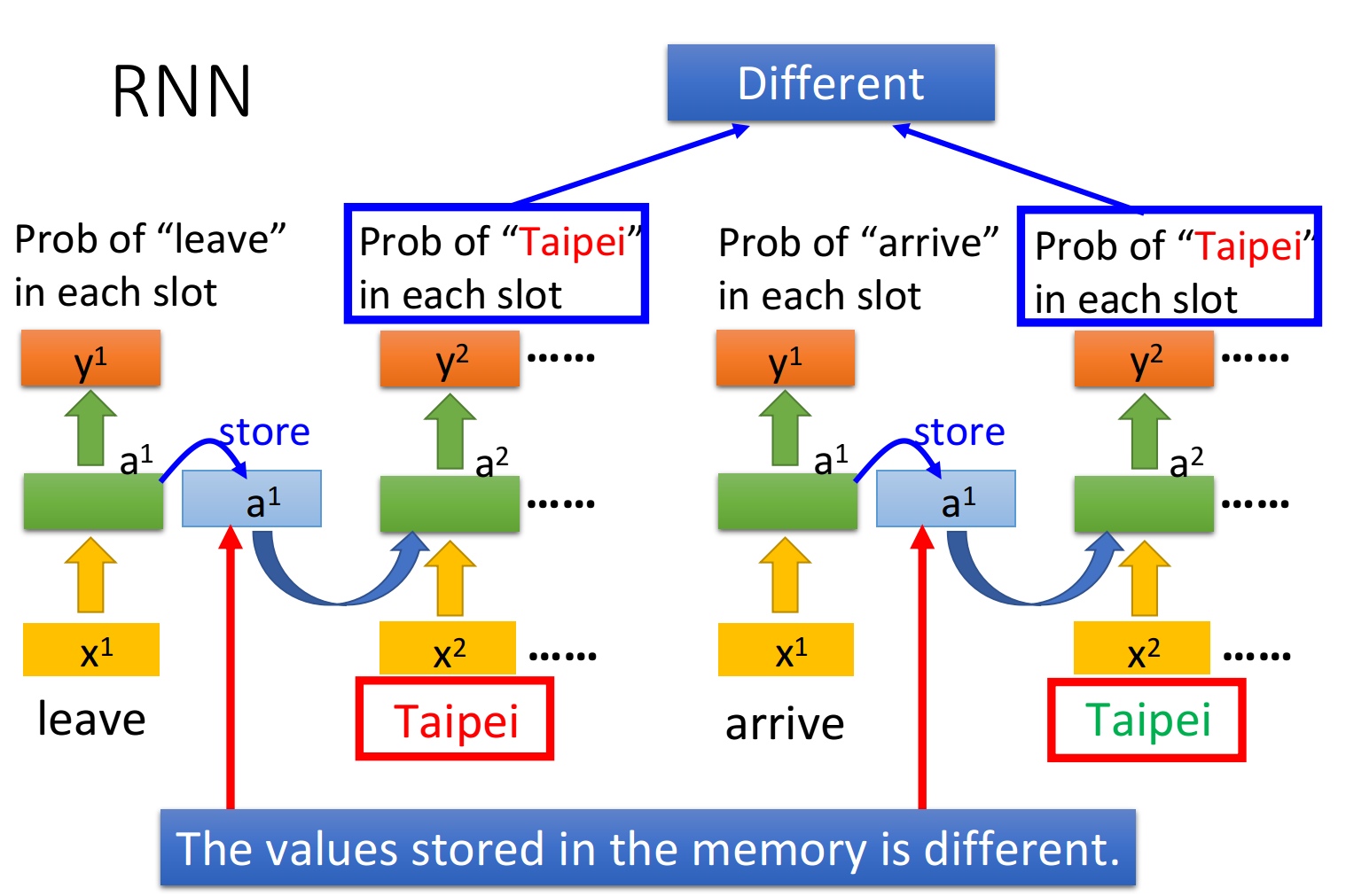

此时即使输入同样是“Taipei”，我们依旧可以根据前文的“leave”或“arrive”来得到不一样的输出

Elman Network & Jordan Network

RNN有不同的变形：

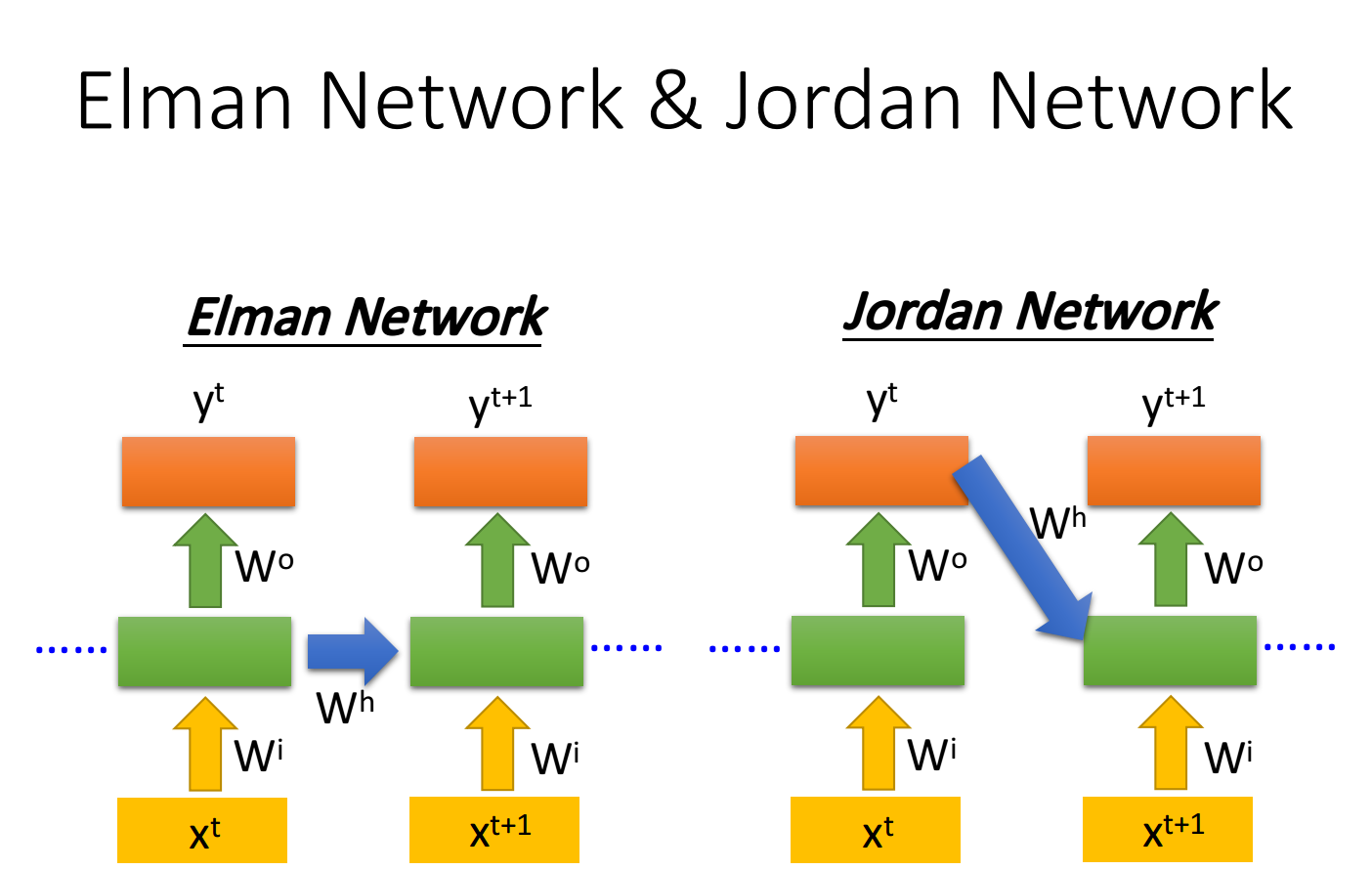

Elman Network：将hidden layer的输出保存在memory里
Jordan Network：将整个neural network的输出保存在memory里
由于hidden layer没有明确的训练目标，而整个NN具有明确的目标，因此Jordan Network的表现会更好一些

Bidirectional RNN

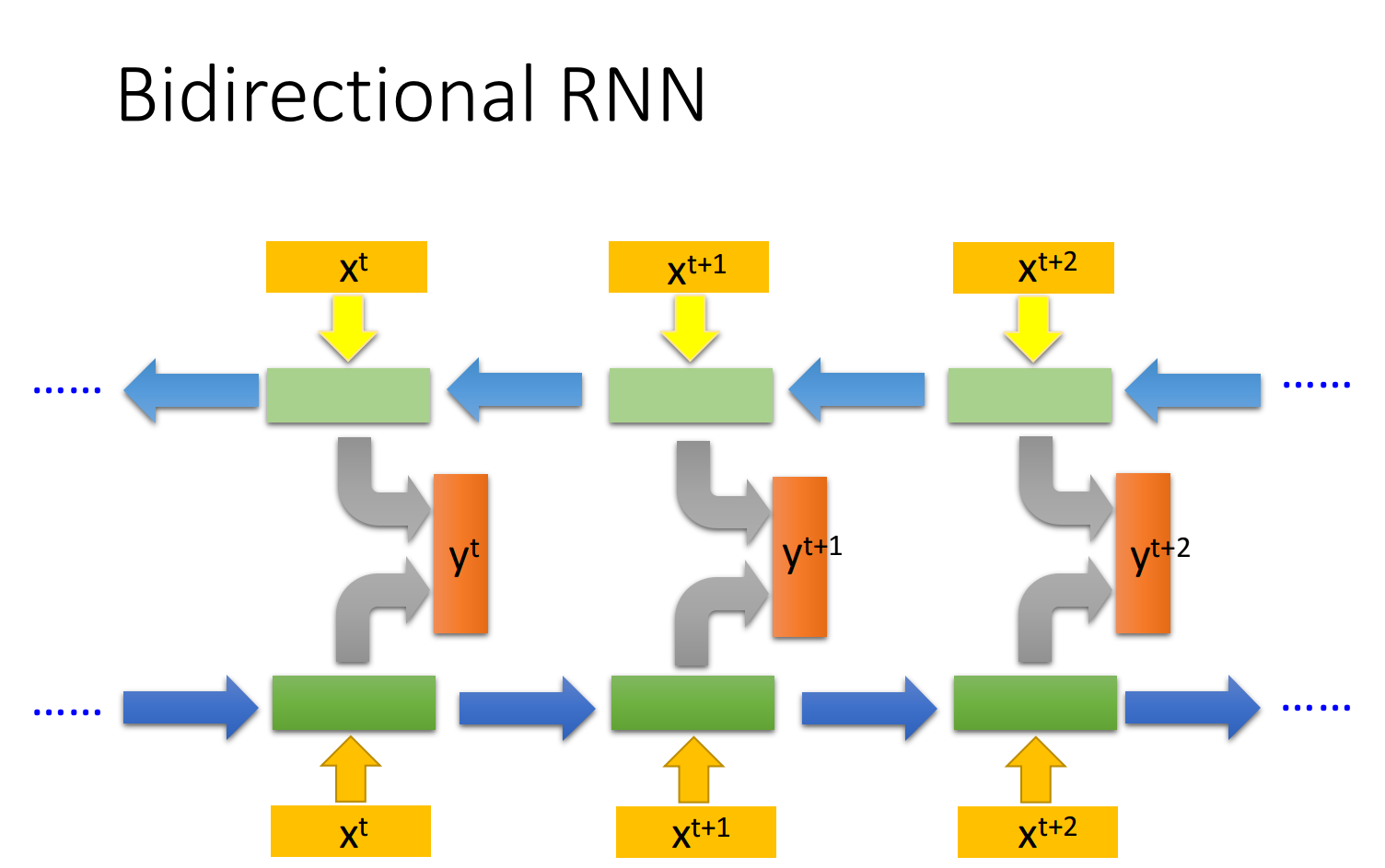

RNN 还可以是双向的，你可以同时训练一对正向和反向的RNN，把它们对应的hidden layer $x_{t}$ 拿出来，都接给一个output layer，得到最后的 $y_{t}$
使用Bi-RNN的好处是，NN在产生输出的时候，它能够看到的范围是比较广的，RNN在产生 $y_{t+1}$ 的时候，它不只看了从句首 $x_{1}$ 开始到 $x_{t+1}$ 的输入，还看了从句尾 $x_{n}$ 一直到 $x_{t+1}$ 的输入，这就相当于RNN在看了整个句子之后，才决定每个词汇具体要被分配到哪一个槽中，这会比只看句子的前一半要更好
在这里插入图片描述

LSTM

前文提到的RNN只是最简单的版本，并没有对memory的管理多加约束，可以随时进行读取，而现在常用的memory管理方式叫做长短期记忆(Long Short-term Memory)，简称LSTM

Three-gate

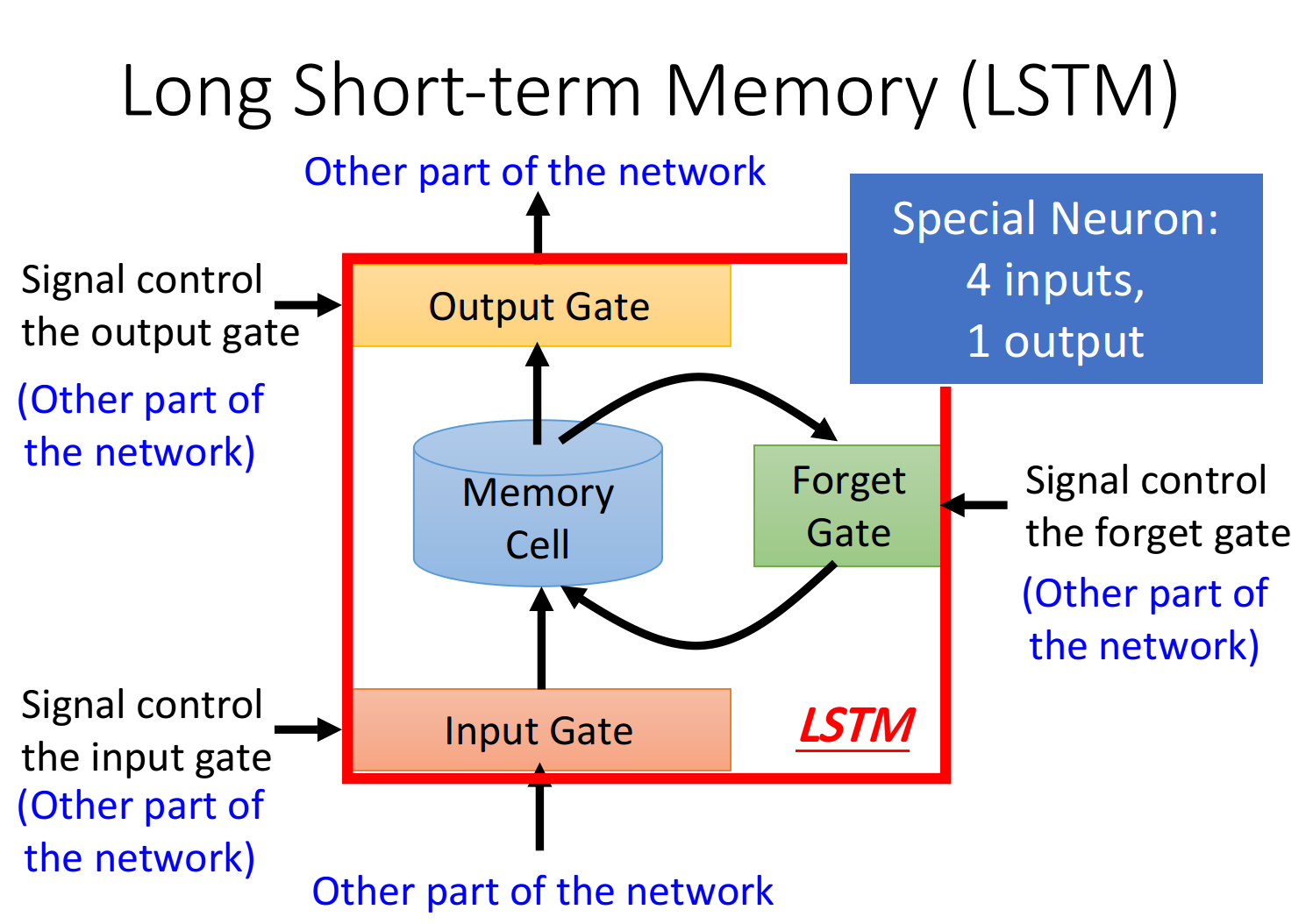

LSTM有三个gate：

当某个neuron的输出想要被写进memory cell，它就必须要先经过一道叫做input gate的闸门，如果input gate关闭，则任何内容都无法被写入，而关闭与否、什么时候关闭，都是由神经网络自己学习到的
output gate决定了外界是否可以从memory cell中读取值，当output gate关闭的时候，memory里面的内容同样无法被读取
forget gate则决定了什么时候需要把memory cell里存放的内容忘记清空，什么时候依旧保存

在这里插入图片描述
如果从表达式的角度看LSTM，它比较像下图中的样子：
$z$ 是想要被存到cell里的输入值
$z_{i}$ 是操控input gate的信号
$z_{0}$ 是操控output gate的信号
$z_{f}$ 是操控forget gate的信号
$a$ 是综合上述4个input得到的output值
在这里插入图片描述
把 $z$ 、 $z_{i}$ 、 $z_{0}$ 、 $z_{f}$ 通过activation function，分别得到 $g (z)$ 、 $f(z_{i})$ 、 $f(z_{0})$ 、 $f(z_{f})$
其中对 $z_{i}$ 、 $z_{0}$ 和 $z_{f}$ 来说，它们通过的激活函数一般会选sigmoid function，因为它的输出在0~1之间，代表gate被打开的程度

令 $g (z)$ 与 $f(z_{i})$ 相乘得到 $g(z)·f(z_{i})$ ，然后把原先存放在cell中的c与 $f(z_{f})$ 相乘得到 $cf(z_{f})$ ，两者相加得到存在memory中的新值 $c'=cf(z_{f})+g(z)·f(z_{i})$

若 $f(z_{i})=0$ ，则相当于没有输入，若 $f(z_{i})=1$ ，则相当于直接输入 $g (z)$
若 $f(z_{f})=1$ ，则保存原来的c值并加到新的值上，若 $f(z_{f})=0$ ，则旧的值将被遗忘清除

从中也可以看出，forget gate的逻辑与我们的直觉是相反的，控制信号打开表示记得，关闭表示遗忘

此后， $c^{'}$ 通过激活函数得到 $h (c^{'})$ ，与output gate的 $f(z_{0})$ 相乘，得到输出 $a = h(c')f(z_{0})$

LSTM Structure

只需要把LSTM整体看做是下面的一个neuron即可
在这里插入图片描述

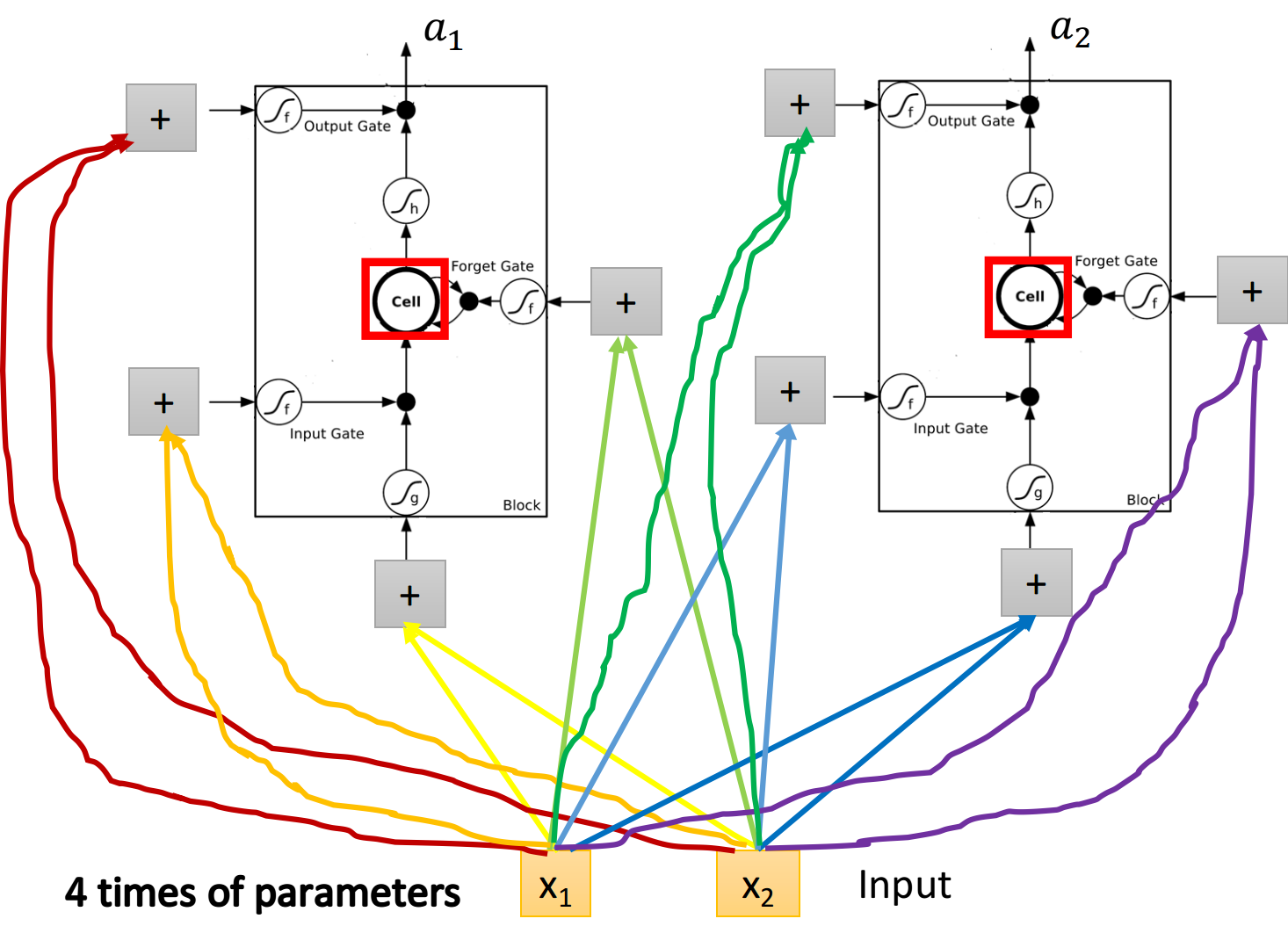

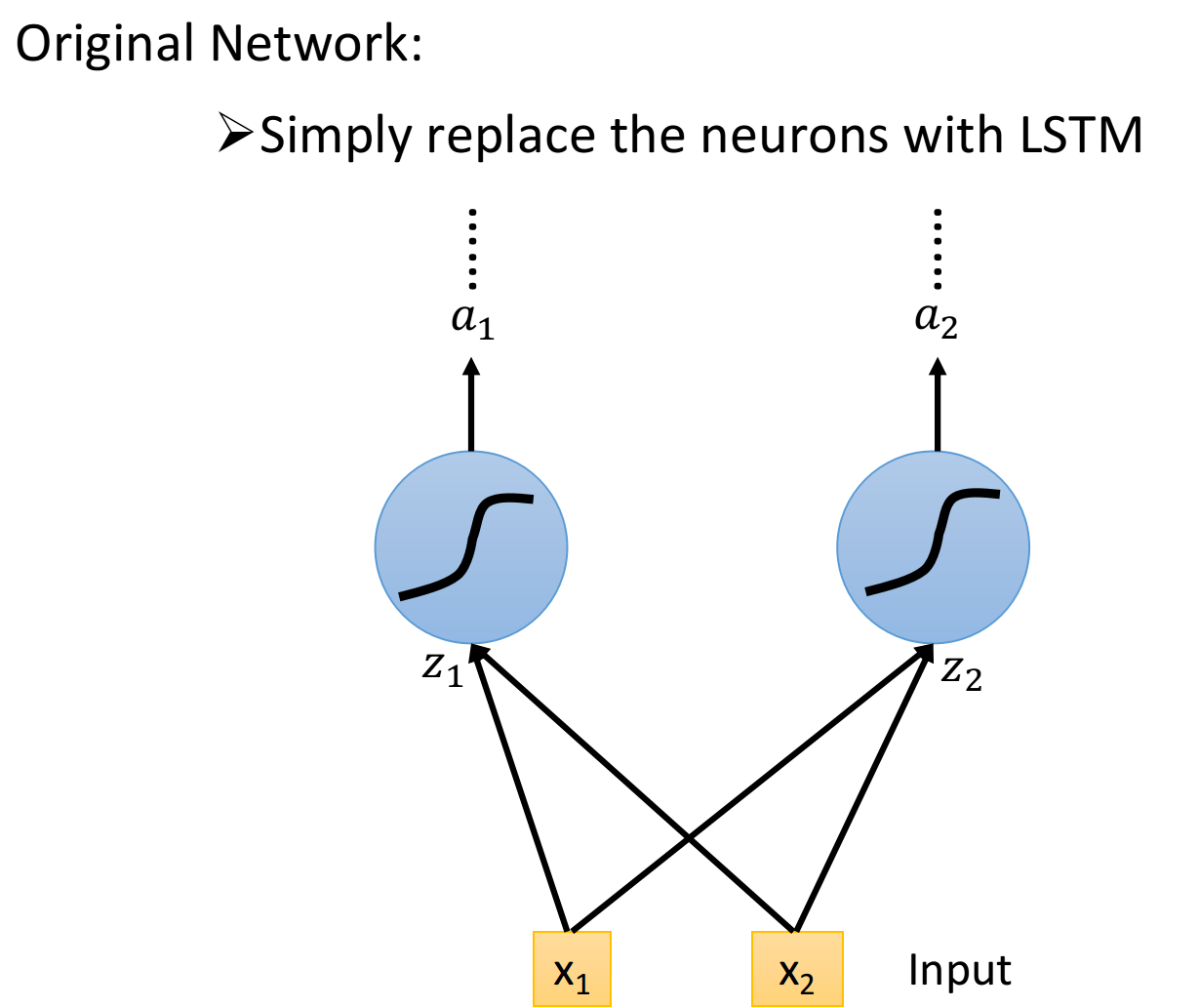

假设目前我们的hidden layer只有两个neuron，则结构如下图所示：

输入 $x_{1}$ 、 $x_{2}$ 会分别乘上四组不同的weight，作为neuron的输入以及三个状态门的控制信号
在原来的neuron里，1个input对应1个output，而在LSTM里，4个input才产生1个output，并且所有的input都是不相同的
从中也可以看出LSTM所需要的参数量是一般NN的4倍

LSTM for RNN

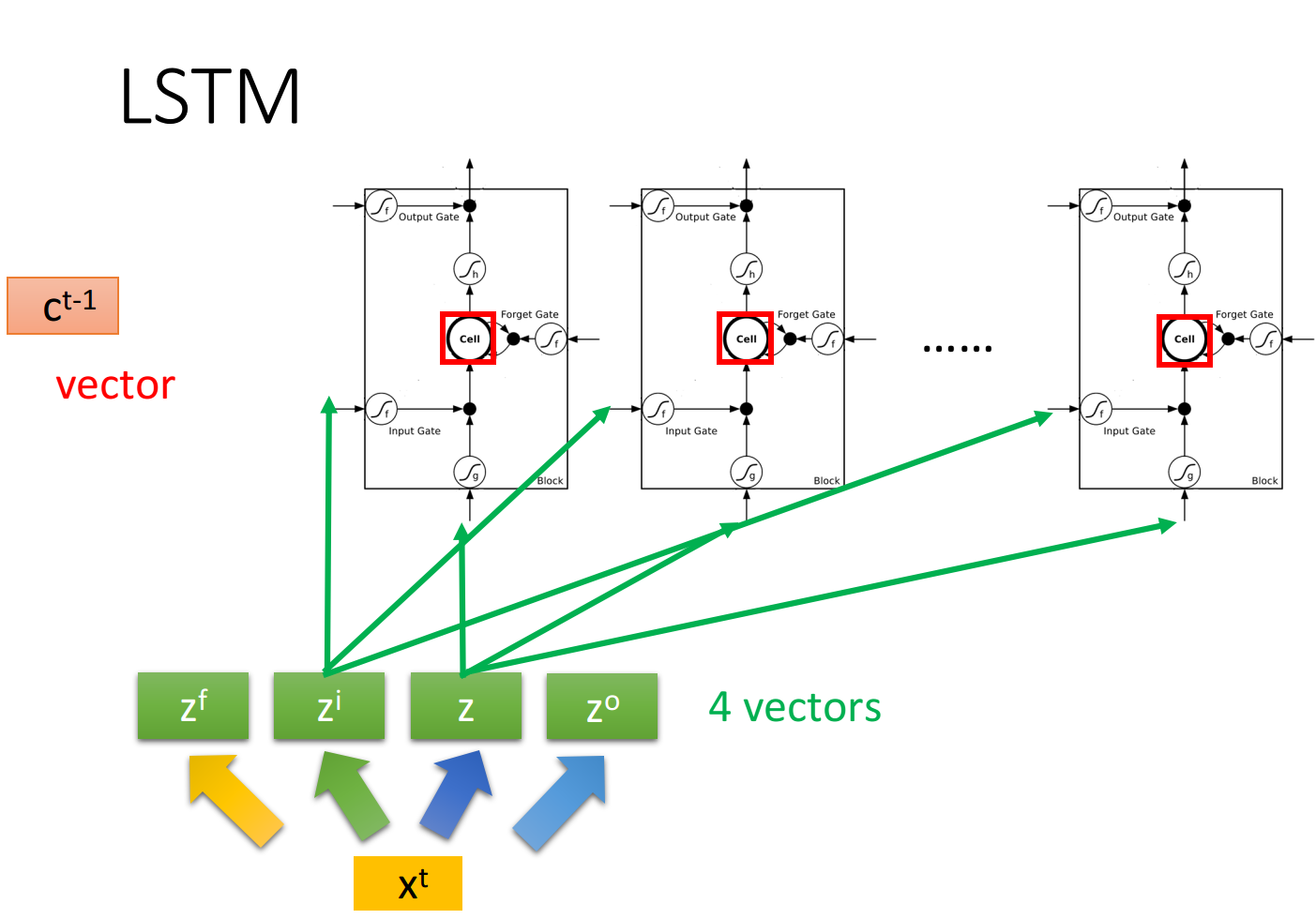

??假设我们现在有一整排的LSTM作为neuron，每个LSTM的cell里都存了一个scalar值，把所有的scalar连接起来就组成了一个vector $c^{t-1}$
??在时间点t，输入了一个vector $x^{t}$ ，它会乘上一个matrix，通过转换得到z，而的每个dimension就代表了操控每个LSTM的输入值，同理经过不同的转换得到 $z^{i}$ 、 $z^{f}$ 和 $z^{0}$ ，得到操控每个LSTM的门信号
在这里插入图片描述

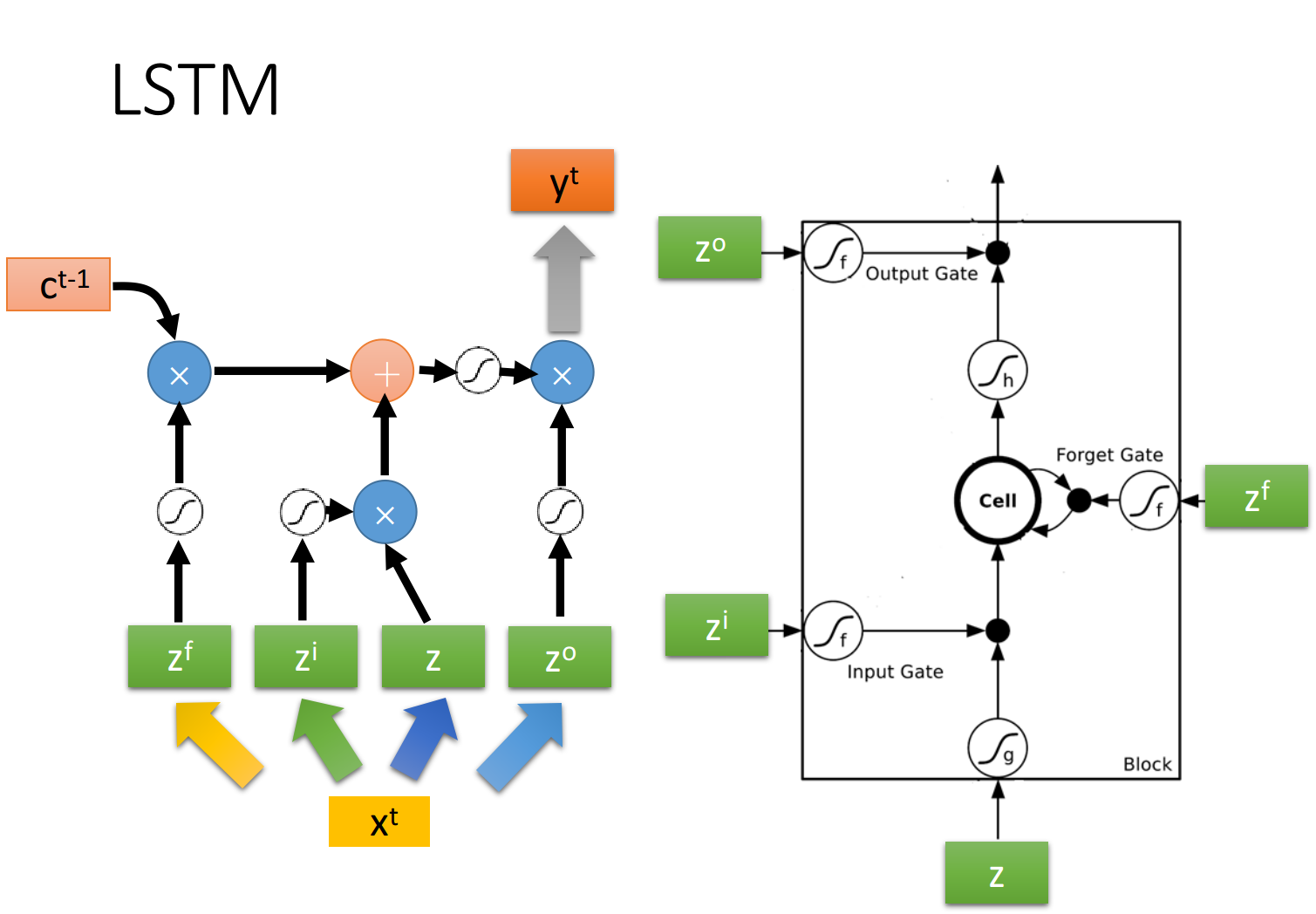

??下图是单个LSTM的运算情景，其中LSTM的4个input分别是 $z$ 、 $z^i$ 、 $z^f$ 和 $z^0$ 的其中1维，每个LSTM的cell所得到的input都是各不相同的，但它们却是可以一起共同运算的，整个运算流程如下图左侧所示：
?? $f(z^f)$ 与上一个时间点的cell值 $c^{t-1}$ 相乘，并加到经过input gate的输入 $g(z)·f(z_{i})$ 上，得到这个时刻cell中的值 $c^{t}$ ，最终再乘上output gate的信号 $f(z^0)$ ，得到输出 $y^t$

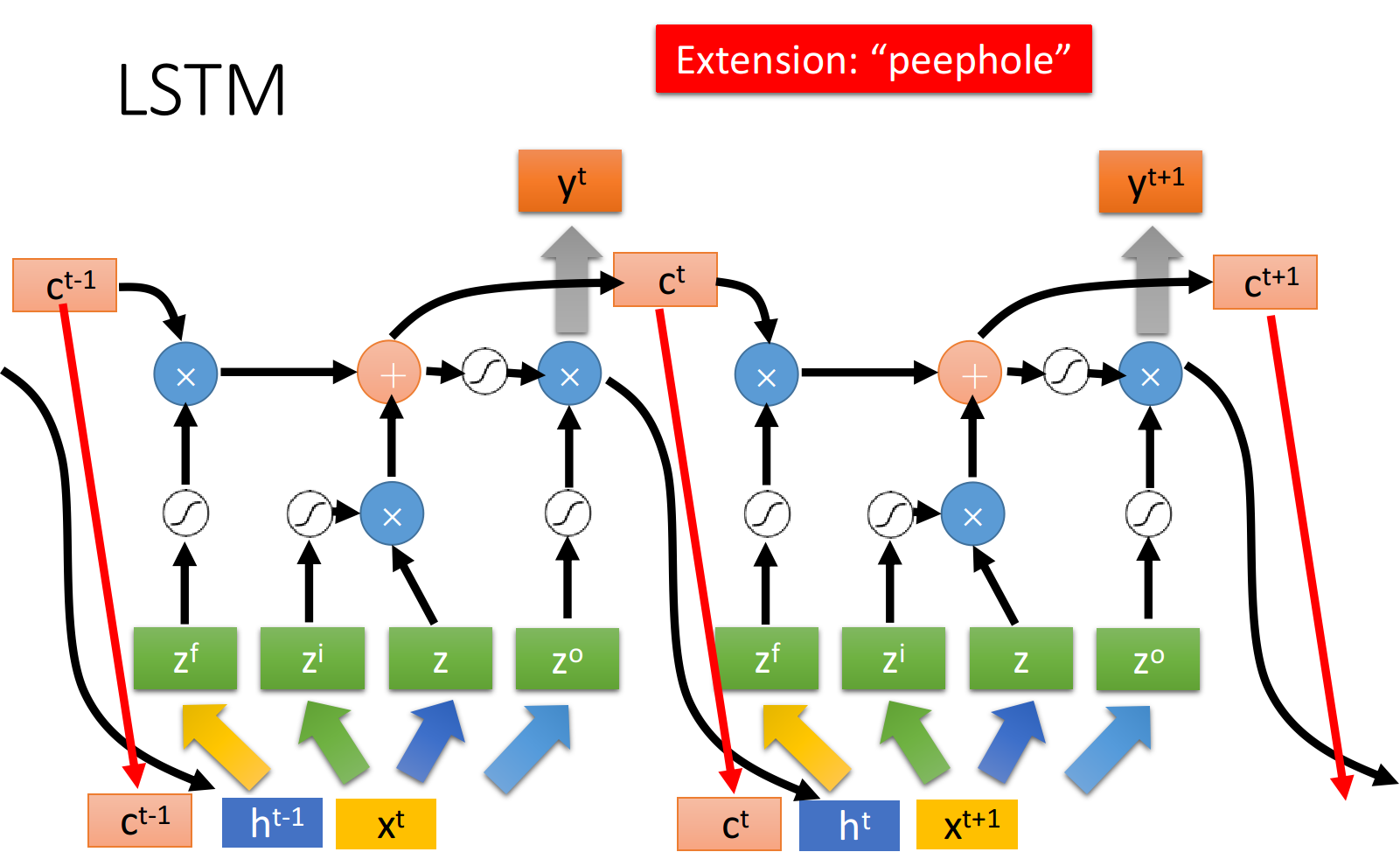

??上述的过程反复进行下去，就得到下图中各个时间点上，LSTM值的变化情况，其中与上面的描述略有不同的是，这里还需要把hidden layer的最终输出以及当前cell的值都连接到下一个时间点的输入上

??因此在下一个时间点操控这些gate值，不只是看输入的，还要看前一个时间点的输出和cell值，你需要把这3个vector并在一起，乘上4个不同的转换矩阵，去得到LSTM的4个输入值，再去对LSTM进行操控
注意：下图是同一个LSTM在两个相邻时间点上的情况
在这里插入图片描述

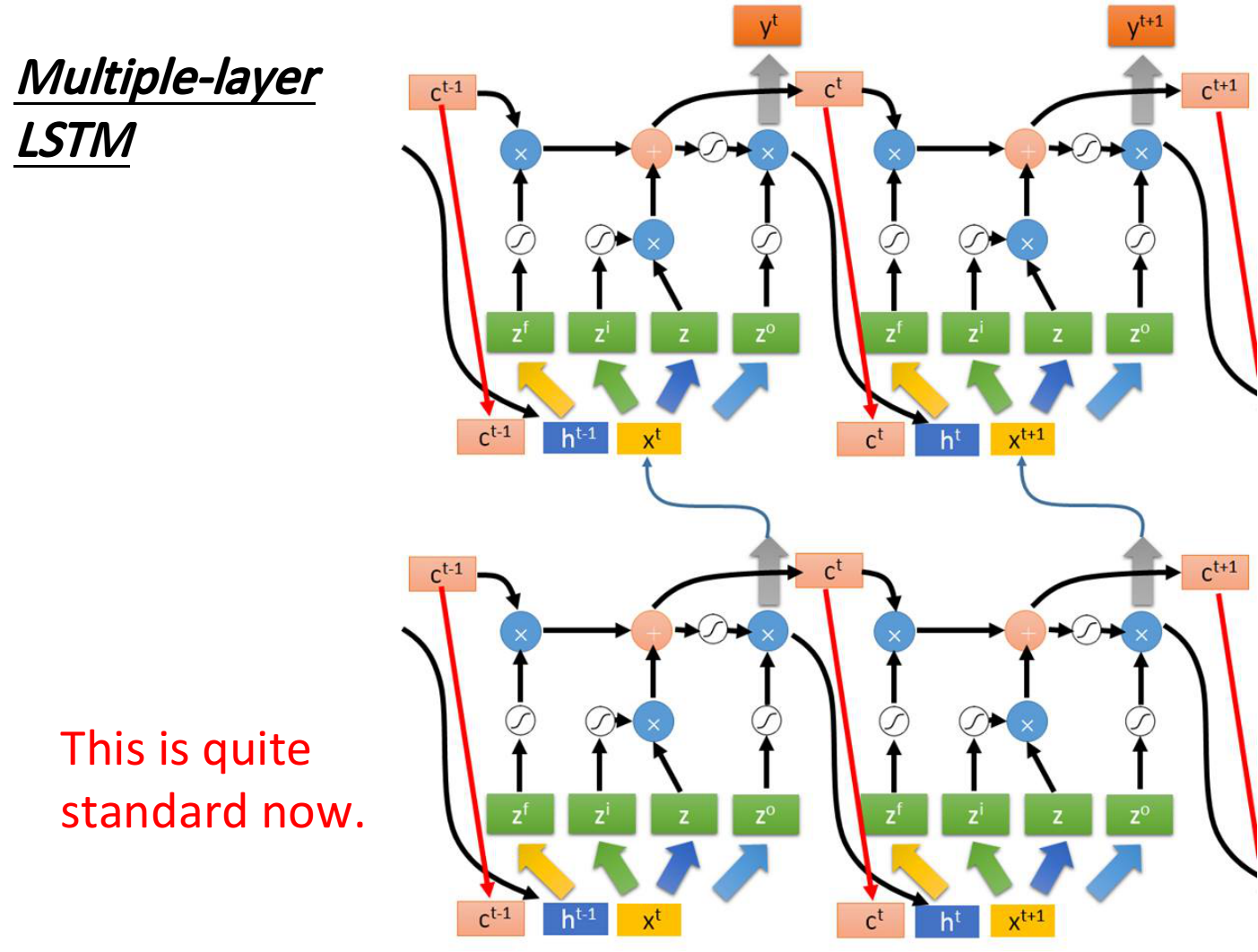

??上图是单个LSTM作为neuron的情况，事实上LSTM基本上都会叠多层，如下图所示，左边两个LSTM代表了两层叠加，右边两个则是它们在下一个时间点的状态

how to train LSTM

lost function

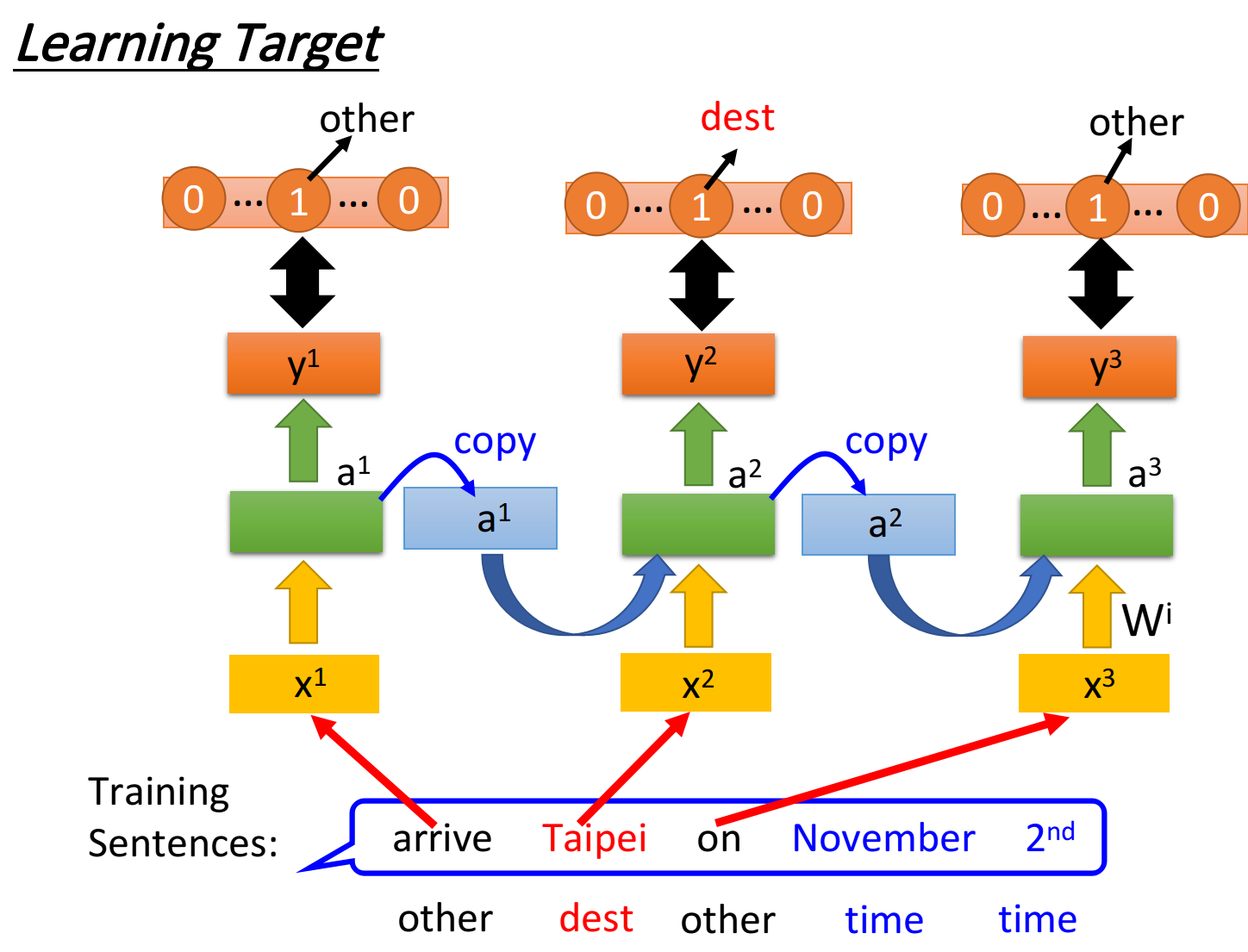

我们需要把model的输出 $y^i$ 与映射到slot的reference vector求交叉熵，比如“Taipei”对应到的是“dest”这个slot，则reference vector在“dest”位置上值为1，其余维度值为0

RNN的output和reference vector的cross entropy之和就是损失函数，也是要minimize的对象

需要注意的是，word要依次输入model，比如“arrive”必须要在“Taipei”前输入，不能打乱语序
在这里插入图片描述

Training

有了损失函数后，训练其实也是用梯度下降法，为了计算方便，这里采取了反向传播(Backpropagation)的进阶版，Backpropagation through time，简称BPTT算法

BPTT算法与BP算法非常类似，只是多了一些时间维度上的信息。

Error Surface

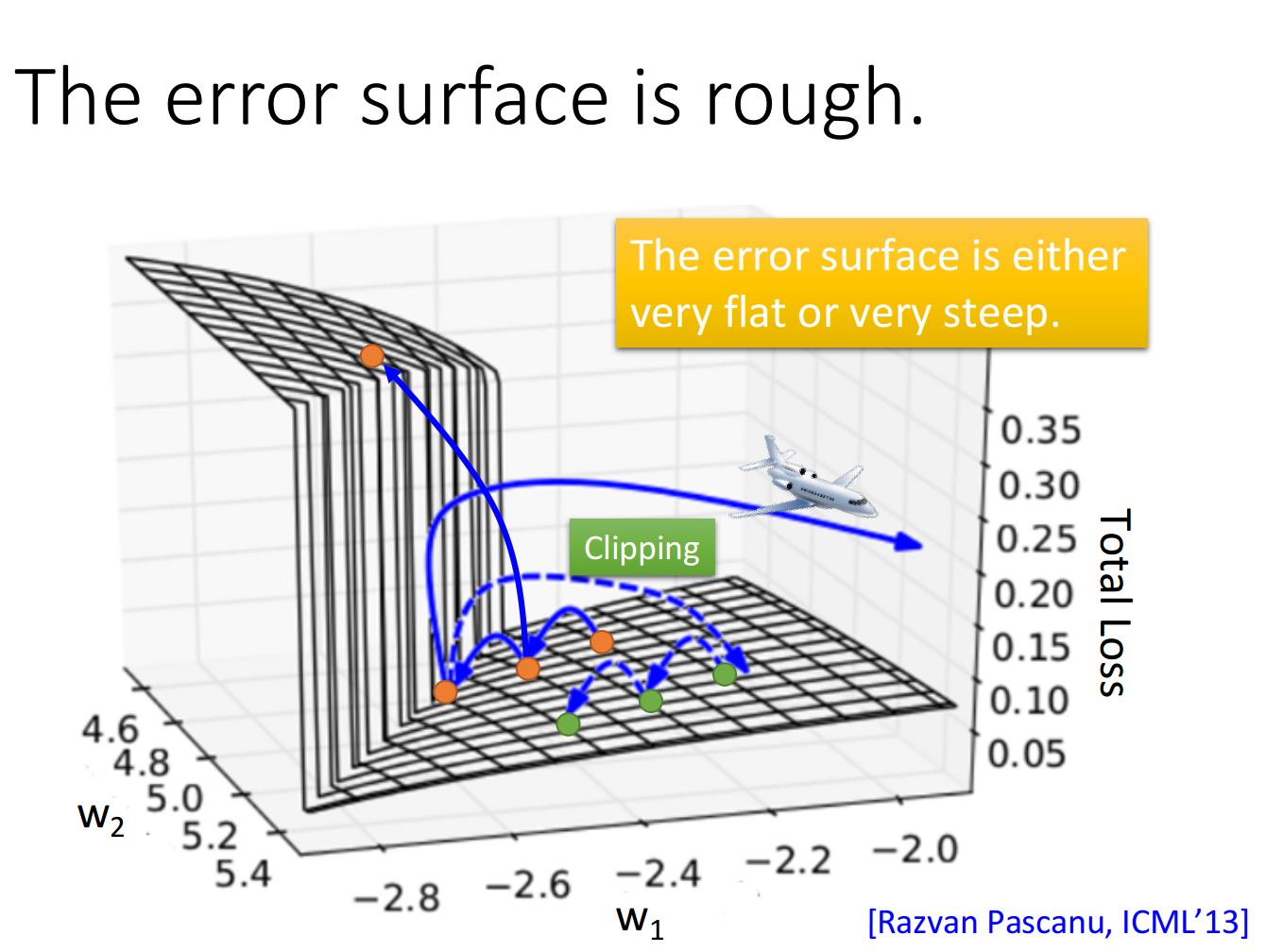

下图中，z轴代表loss，x轴和y轴代表两个参数w1和w2，可以看到loss在某些地方非常平坦，在某些地方又非常的陡峭
在这里插入图片描述
如果此时你的训练过程类似下图中从下往上的橙色的点，它先经过一块平坦的区域，又由于参数的细微变化跳上了悬崖，这就会导致loss上下抖动得非常剧烈

如果你的运气特别不好，一脚踩在悬崖上，由于之前一直处于平坦区域，gradient很小，你会把参数更新的步长(learning rate)调的比较大，而踩到悬崖上导致gradient突然变得很大，这会导致参数一下子被更新了一个大步伐，导致整个就飞出去了，这就是学习曲线突然跳到无穷大的原因

想要解决这个问题，就要采用Clipping方法，当gradient即将大于某个threshold的时候，就让它停止增长，比如当gradient大于15的时候就直接让它等于15

为什么RNN会有这种奇特的特性?

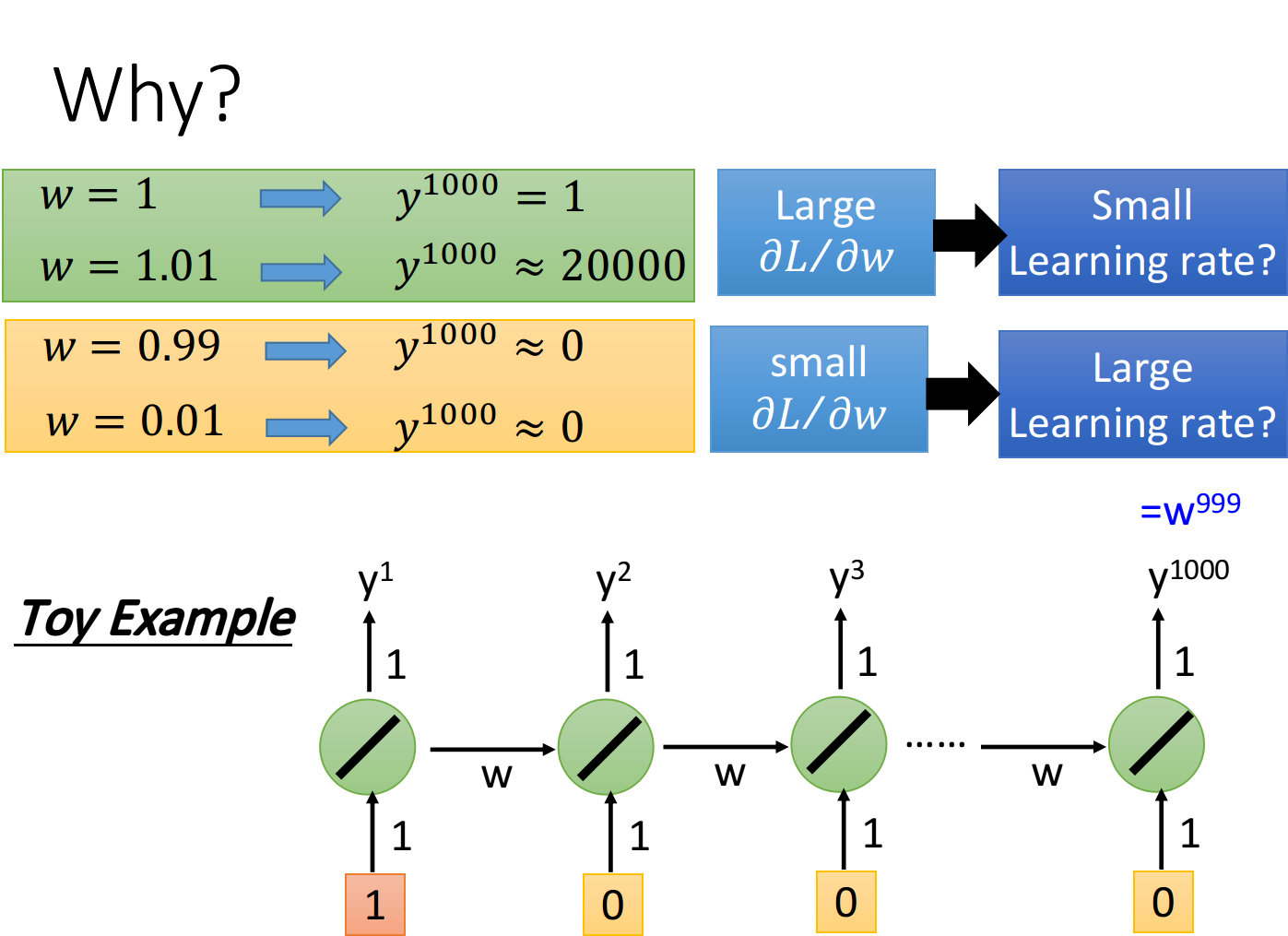

在w=1周围gradient几乎是突变的，这让我们很难去调整learning rate。
在这里插入图片描述
因此我们可以解释，RNN训练困难，是由于它把同样的操作在不断的时间转换中重复使用。

从memory接到neuron输入的参数w，在不同的时间点被反复使用，w的变化有时候可能对RNN的输出没有影响，而一旦产生影响，经过长时间的不断累积，该影响就会被放得无限大，因此RNN经常会遇到这两个问题：

梯度消失(gradient vanishing)，一直在梯度平缓的地方停滞不前
梯度爆炸(gradient explode)，梯度的更新步伐迈得太大导致直接飞出有效区间

解决方法

1、LSTM
LSTM就是最广泛使用的技巧，它会把error surface上那些比较平坦的地方拿掉，从而解决梯度消失(gradient vanishing)的问题，但它无法处理梯度崎岖的部分，因而也就无法解决梯度爆炸的问题(gradient explode)。但由于做LSTM的时候，大部分地方的梯度变化都很剧烈，因此训练时可以放心地把learning rate设的小一些。
为什么LSTM能够解决梯度消失的问题？
RNN和LSTM对memory的处理其实是不一样的：
