[人工智能]计算机视觉基础尺度不变特征变换-SIFT

了解

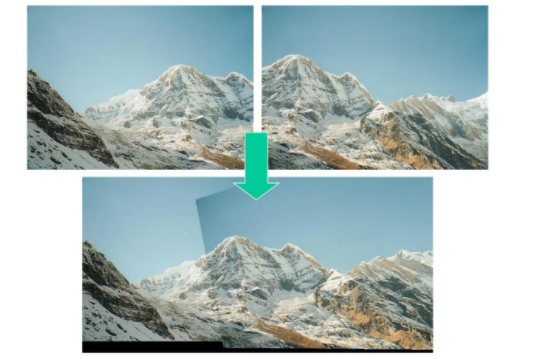

SIFT算法可以应用于图像拼接的例子上。通过SIFT，可以将多张图片拼接成全景图片。
在这里插入图片描述

定义

Sift（尺度不变特征变换），全称是Scale Invariant Feature Transform
Sift提取图像的局部特征，在尺度空间寻找极值点，并提取出其位置、尺度、方向信息。

特点

对旋转、尺度缩放、亮度变化保持不变性，对视角变化、噪声等也存在一定程度的稳定性；
独特性，信息量丰富，适用于在海量特征数据中进行快速，准确的匹配；
多量性，即使少数几个物体也可以产生大量的Sfit特征向量；
可扩展性，可以很方便的与其他形式的特征向量进行联合；

应用

Sfit的应用范围包括物体辨别、机器人地图感知与导航、影像拼接、3D模型建立、手势识别、影像追踪等。

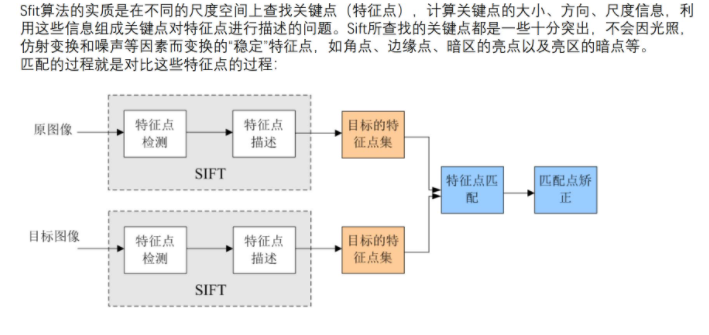

实质

在这里插入图片描述
Note:SIFT函数注册了专利，在商业用途上是收费的。将在opencv > 3.4.3中，不再提供。【可以降低python版本或者交钱】

Sift算法原理

大致步骤

1.生成高斯差分金字塔（DOG金字塔），尺度空间构建
2. 空间极值点检测（关键点的初步查探）
3. 稳定关键点的精确定位
4. 稳定关键点方向信息分配
5. 关键点描述
6. 特征点匹配

step1.构建高斯差分金字塔

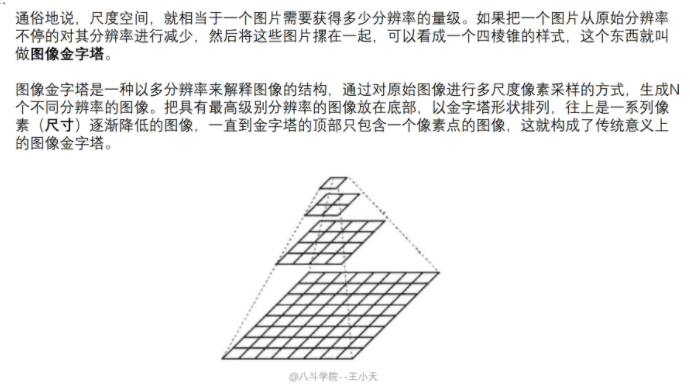

图像金字塔

在这里插入图片描述
尺寸发生变化，分辨率也发生变换。

获得图像金字塔一般包括二个步骤：

利用滤波器平滑图像（高斯滤波）
对平滑图像进行抽样（采样）有两种采样方式——上采样（分辨率逐级升高）和下采样（分辨率逐级降低）

高斯金字塔

概念

*主要思想是通过对原始图像进行尺度变换，获得图像多尺度下的尺度空间表示序列，对这些序列进行尺度空间主轮廓的提取，并以该主轮廓作为一种特征向量，实现边缘、角点检测不同分辨率上的关键点提取等。各尺度下图像的模糊度逐渐变大，能够模拟人在距离目标由近到远时目标物体在视网膜上的形成过程。

尺度空间构建的基础是DOG金字塔，DOG金字塔构建的基础是高斯金字塔。

高斯金字塔式在Sift算子中提出来的概念，首先高斯金字塔并不是一个金字塔，而是有很多组（Octave）金字塔构成，并且每组金字塔都包含若干层（Interval）。

搭建过程

高斯金字塔构建过程：

先将原图像扩大一倍之后作为高斯金字塔的第1组第1层，将第1组第1层图像经高斯卷积（其实就是高斯平滑或称高斯滤波）之后作为第1组金字塔的第2层，高斯卷积函数为：

对于参数σ，在Sift算子中取的是固定值1.6。

将σ乘以一个比例系数k,等到一个新的平滑因子σ=k*σ，用它来平滑第1组第2层图像，结果图像作为第3层。
如此这般重复，最后得到L层图像，在同一组中，每一层图像的尺寸都是一样的，只是平滑系数不一样。它们对应的平滑系数分别为：0，σ，kσ，k^2σ,k3σ……k^(L-2)σ。
将第1组倒数第三层图像作比例因子为2的降采样，得到的图像作为第2组的第1层，然后对第2组的第1层图像做平滑因子为σ的高斯平滑，得到第2组的第2层，就像步骤2中一样，如此得到第2组的L层图像，同组内它们的尺寸是一样的，对应的平滑系数分别为：0，σ，kσ，k^2σ,k3σ……k^(L-2)σ。但是在尺寸方面第2组是第1组图像的一半。

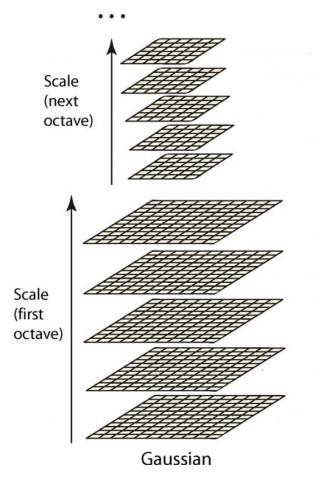

这样反复执行，就可以得到一共O组，每组L层，共计O*L个图像，这些图像一起就构成了高斯金字塔，结构如下：

不同人站在不同地方看同一颗树的感觉。
在这里插入图片描述
在同一组内，不同层图像的尺寸是一样的，后一层图像的高斯平滑因子σ是前一层图像平滑因子的k倍；
在不同组内，后一组第一个图像是前一组倒数第三个图像的二分之一采样，图像大小是前一组的一半；

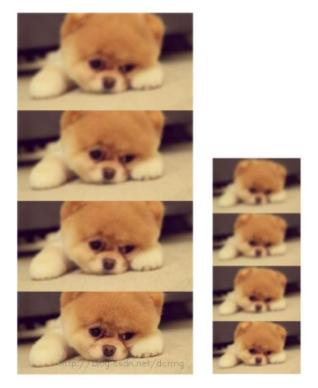

高斯金字塔图像效果如下，分别是第1组的4层和第2组的4层：
在这里插入图片描述

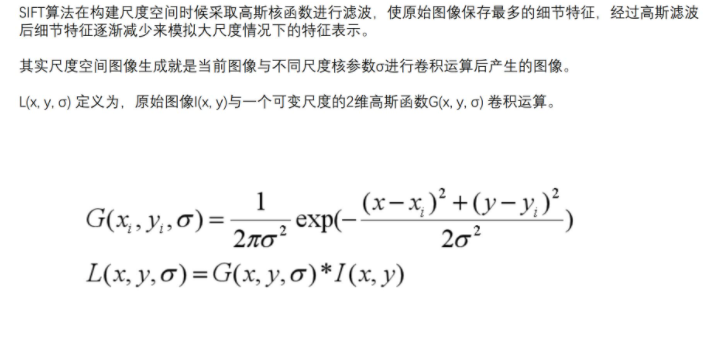

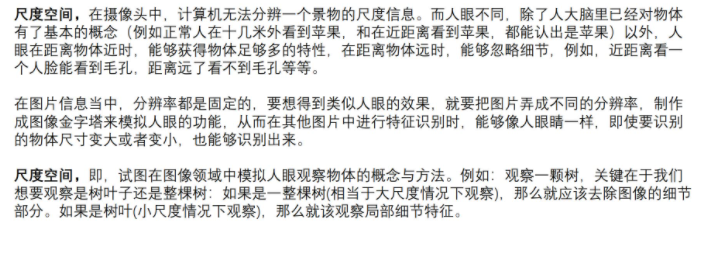

尺度空间

在这里插入图片描述
尺度空间：试图在图像领域中模拟人眼观察物体的概念与方法。

图像的尺度空间解决的问题是如何对图像在所有尺度下描述的问题。

在高斯金字塔中一共生成O组L层不同尺度的图像，这两个量合起来（O，L）就构成了高斯金字塔的尺度空间，也就是说以高斯金字塔的组O作为二维坐标系的一个坐标，不同层L作为另一个坐标，则给定的一组坐标（O,L）就可以唯一确定高斯金字塔中的一幅图像。

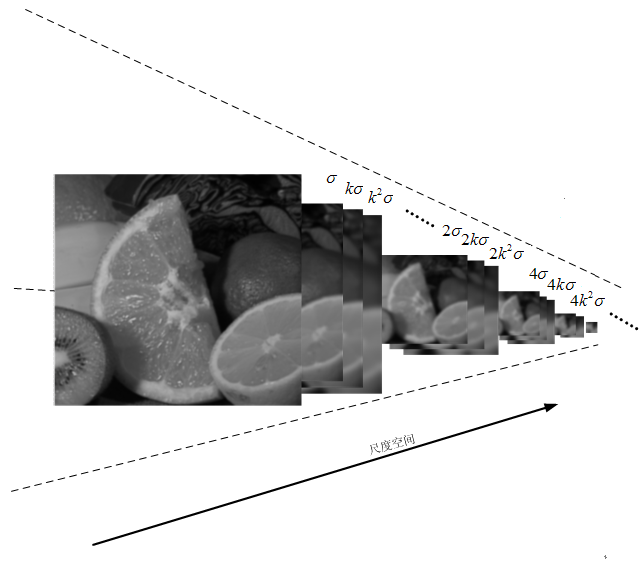

尺度空间的形象表述：
在这里插入图片描述

差分金字塔[DOG金字塔]

差分金字塔，DOG（Difference of Gaussian）金字塔是在高斯金字塔的基础上构建起来的，其实生成高斯金字塔的目的就是为了构建DOG金字塔。

DOG金字塔的第1组第1层是由高斯金字塔的第1组第2层减第1组第1层得到的。以此类推，逐组逐层生成每一个差分图像，所有差分图像构成差分金字塔。概括为DOG金字塔的第o组第l层图像是有高斯金字塔的第o组第l+1层减第o组第l层得到的。

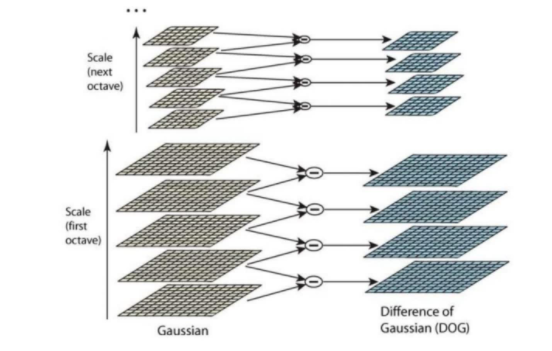

DOG金字塔的构建可以用下图描述：

在这里插入图片描述

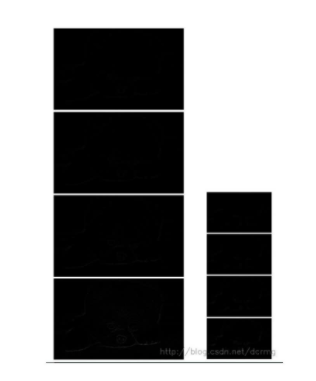

差分金字塔

归一化

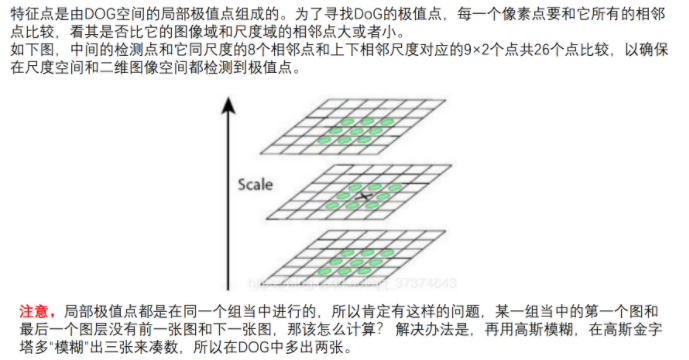

step2:空间极值点检测

在这里插入图片描述

在这里插入图片描述

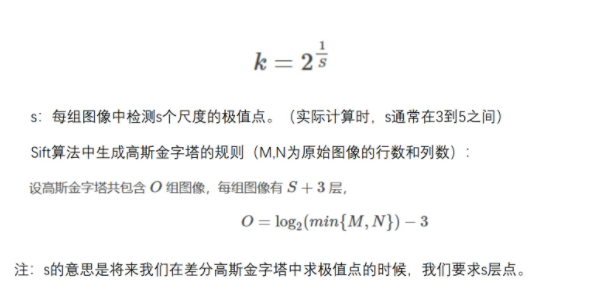

s:每组图像中检测s个尺度的极值点。（例如，第一幅图中就是检测3个尺度的极值点）
对应关系：如果我们要检测3个尺度的极值点，那么DOG就要5层（3+2），高斯图像就要比DOG多1层，所以高斯金字塔要6层（举个例子就会了）

step3:稳定关键点的精确定位

DOG值对噪声和边缘比较敏感，所以在第2步的尺度空间中检测到的局部极值点还要经过进一步的筛
选，去除不稳定和错误检测出的极值点。
利用阈值的方法来限制，在opencv中为contrastThreshold。

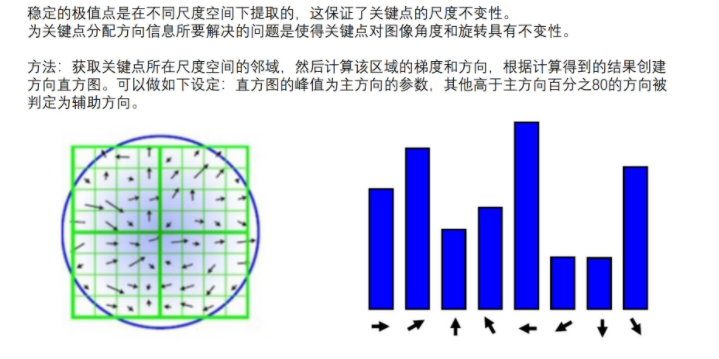

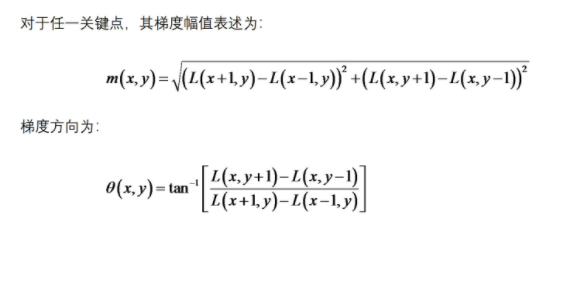

step4:稳定关键点方向信息分配

在这里插入图片描述

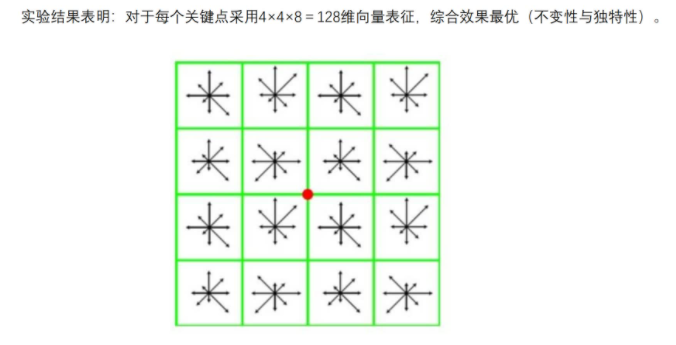

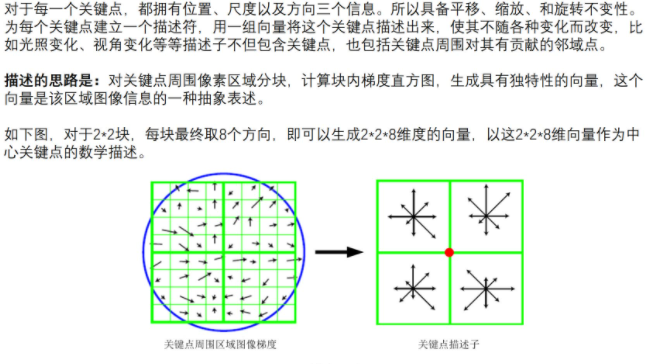

step5:关键点描述

在这里插入图片描述

step6:关键点匹配

在这里插入图片描述

代码实现

SIFT关键点：


import cv2
import numpy as np

img = cv2.imread("lenna.png")
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
#创建sift检测器，这个sift检测器主要是用于检测模板和待匹配图像的特征关键点点
sift = cv2.xfeatures2d.SIFT_create()
#利用创建好的特征点检测器去检测两幅图像的特征关键点，
# 其中keypoints含有角度、关键点坐标等多个信息，提取出坐标点的坐标
# descriptor是特征描述符，每一个特征点对应了一个特征描述符，由一维特征向量构成
keypoints, descriptor = sift.detectAndCompute(gray, None)

# cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS对图像的每个关键点都绘制了圆圈和方向。
img = cv2.drawKeypoints(image=img, outImage=img, keypoints=keypoints,
                        flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS,
                        color=(51, 163, 236))

# img=cv2.drawKeypoints(gray,keypoints,img)

cv2.imshow('sift_keypoints', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

SIFT特征匹配：

import cv2
import numpy as np

def drawMatchesKnn_cv2(img1_gray,kp1,img2_gray,kp2,goodMatch):
    h1, w1 = img1_gray.shape[:2]
    h2, w2 = img2_gray.shape[:2]

    vis = np.zeros((max(h1, h2), w1 + w2, 3), np.uint8)
    vis[:h1, :w1] = img1_gray
    vis[:h2, w1:w1 + w2] = img2_gray

    p1 = [kpp.queryIdx for kpp in goodMatch]
    p2 = [kpp.trainIdx for kpp in goodMatch]

    post1 = np.int32([kp1[pp].pt for pp in p1])
    post2 = np.int32([kp2[pp].pt for pp in p2]) + (w1, 0)

    for (x1, y1), (x2, y2) in zip(post1, post2):
        cv2.line(vis, (x1, y1), (x2, y2), (0,0,255))

    cv2.namedWindow("match",cv2.WINDOW_NORMAL)
    cv2.imshow("match", vis)

img1_gray = cv2.imread("iphone1.png")
img2_gray = cv2.imread("iphone2.png")

#sift = cv2.SIFT()
sift = cv2.xfeatures2d.SIFT_create()
#sift = cv2.SURF()

kp1, des1 = sift.detectAndCompute(img1_gray, None)
kp2, des2 = sift.detectAndCompute(img2_gray, None)

# BFmatcher with default parms
bf = cv2.BFMatcher(cv2.NORM_L2) #建立匹配关系

matches = bf.knnMatch(des1, des2, k = 2)#匹配描述子

goodMatch = []
for m,n in matches:
    if m.distance < 0.50*n.distance:
        goodMatch.append(m)
#cv2.drawMatchesKnn()使用的点对集good是一维的，（N，1）；画出good中前几个点对连线；
drawMatchesKnn_cv2(img1_gray,kp1,img2_gray,kp2,goodMatch[:20])

cv2.waitKey(0)
cv2.destroyAllWindows()
