一、位图文件分析

1. 什么是位图

??位图图像（bitmap），亦称为点阵图像或栅格图像，是由称作像素（图片元素）的单个点组成的。这些点可以进行不同的排列和染色以构成图样。当放大位图时，可以看见赖以构成整个图像的无数单个方块。扩大位图尺寸的效果是增大单个像素，从而使线条和形状显得参差不齐。然而，如果从稍远的位置观看它，位图图像的颜色和形状又显得是连续的。用数码相机拍摄的照片、扫描仪扫描的图片以及计算机截屏图等都属于位图。位图的特点是可以表现色彩的变化和颜色的细微过渡，产生逼真的效果，缺点是在保存时需要记录每一个像素的位置和颜色值，占用较大的存储空间。

2. BMP位图文件

??常见的图像文件格式有：BMP、JPG(JPE,JPEG)、GIF等。
??BMP图像文件(Bitmap-File)格式是Windows采用的图像文件存储格式，在Windows环境下运行的所有图像处理软件都支持这种格式。BMP位图文件默认的文件扩展名是.BMP，有时它也会以.DIB或.RLE作扩展名。
在这里插入图片描述

3. BMP文件结构

BMP文件由4部分组成：

位图文件头(bitmap-file header)
位图信息头(bitmap-informationheader)
颜色表(color table)
颜色点阵数据(bits data)

4. 位图文件头

位图文件头分4部分，共14字节：

bfType：2字节，作为标识，就是“BM”二字。
bfSize：4字节，整个BMP文件的大小。
bfReserved1/2：4字节，保留字，没用。
bfOffBits：4字节，偏移数，即位图文件头+位图信息头+调色板的大小。

5. 位深度

看图像属性，位深度，如果是24，就说明图片是24位真彩色
在这里插入图片描述

单色位图：每个像素最多可以表示2种颜色，只需要使用长度为1的二进制位来表示，因此每个像素占1/8byte。
16色位图：每个像素最多可以表示16种颜色，所以只需要长度为4的二进制表示，因此每个像素占1/2byte。
256色位图：每个像素最多可以表示256中颜色，所以只需要长度是8的二级制位表示就可以了，因此每个像素占1byte。
24位位图：即RGB三原色位图每个像素占3个byte。

BMP图像大小计算公式： 大小= 分辨率*位深度/8

6. 不同位深度图像对比

??将原图其分别保存为256色、16色、单色的位图(BMP)文件，并对比文件大小。
在这里插入图片描述

二、对比不同文件格式的图片文件大小

??将原图其分别保存为为BMP、JPG、GIF和PNG格式，对比它们的文件大小。
在这里插入图片描述

三、基于奇异值分解(SVD)提取图片特征值

??奇异值分解(Singular Value Decomposition，以下简称SVD)是一种重要的矩阵分解方法，也是在机器学习领域广泛应用的算法，它不光可以用于降维算法中的特征分解，还可以用于推荐系统，以及自然语言处理等领域。是很多机器学习算法的基石。
在这里插入图片描述
代码准备：

# -*- coding: utf-8 -*-
#!/usr/bin/python
#  -*- coding:utf-8 -*-

import numpy as np
import os
from PIL import Image
import matplotlib.pyplot as plt
import matplotlib as mpl
from pprint import pprint


def restore1(sigma, u, v, K):  # 奇异值、左特征向量、右特征向量
    m = len(u)
    n = len(v[0])
    a = np.zeros((m, n))
    for k in range(K):
        uk = u[:, k].reshape(m, 1)
        vk = v[k].reshape(1, n)
        a += sigma[k] * np.dot(uk, vk)
    a[a < 0] = 0
    a[a > 255] = 255
    # a = a.clip(0, 255)
    return np.rint(a).astype('uint8')


def restore2(sigma, u, v, K):  # 奇异值、左特征向量、右特征向量
    m = len(u)
    n = len(v[0])
    a = np.zeros((m, n))
    for k in range(K+1):
        for i in range(m):
            a[i] += sigma[k] * u[i][k] * v[k]
    a[a < 0] = 0
    a[a > 255] = 255
    return np.rint(a).astype('uint8')


if __name__ == "__main__":
    A = Image.open("SL.png", 'r')
    print(A)
    output_path = r'./SVD_Output'
    if not os.path.exists(output_path):
        os.mkdir(output_path)
    a = np.array(A)
    print(a.shape)
    K = 50
    u_r, sigma_r, v_r = np.linalg.svd(a[:, :, 0])
    u_g, sigma_g, v_g = np.linalg.svd(a[:, :, 1])
    u_b, sigma_b, v_b = np.linalg.svd(a[:, :, 2])
    plt.figure(figsize=(11, 9), facecolor='w')
    mpl.rcParams['font.sans-serif'] = ['simHei']
    mpl.rcParams['axes.unicode_minus'] = False
    for k in range(1, K+1):
        print(k)
        R = restore1(sigma_r, u_r, v_r, k)
        G = restore1(sigma_g, u_g, v_g, k)
        B = restore1(sigma_b, u_b, v_b, k)
        I = np.stack((R, G, B), axis=2)
        Image.fromarray(I).save('%s\\svd_%d.png' % (output_path, k))
        if k <= 12:
            plt.subplot(3, 4, k)
            plt.imshow(I)
            plt.axis('off')
            plt.title('奇异值个数：%d' % k)
    plt.suptitle('SVD与图像分解', fontsize=20)
    plt.tight_layout(0.3, rect=(0, 0, 1, 0.92))
    # plt.subplots_adjust(top=0.9)
    plt.show()

运行结果：
在这里插入图片描述

四、开闭运算检测图像中硬币和细胞的个数

1. 检测硬币数量

在这里插入图片描述

代码准备：

#导入函数库
import cv2
import numpy as np
#读取一张硬币图像
img=cv2.imread("coins2.jpg")
#低通滤波处理
#对图像进行泛洪处理
h, w = img.shape[:2] #获取图像的长和宽
mask = np.zeros((h+2, w+2), np.uint8)#进行图像填充
cv2.floodFill(img, mask, (w-1,h-1), (255,255,255), (2,2,2),(3,3,3),8)
#图像灰度化
gray=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
#通过高斯滤波对图像进行模糊处理，可以理解为对图像硬币去噪
blur=cv2.cv2.GaussianBlur(gray,(29,29),0,0)#这里可以用中值滤波，具体视对图像效果选择
cv2.imshow("blur",blur)
cv2.waitKey(0)
#通过二进制阈值化对图像进行阈值化处理，将硬币轮廓与周围噪声区分开来
ret,thresh1=cv2.threshold(blur,127,255,cv2.THRESH_BINARY)
cv2.imshow("thresh1",thresh1)
cv2.waitKey(0)
#进行闭运算，去除图像内部噪声
kernel = np.ones((7,7), np.uint8)#设置卷积核
close=cv2.morphologyEx(thresh1, cv2.MORPH_CLOSE, kernel)#闭运算
cv2.imshow("close",close)
cv2.waitKey(0)
#利用canny算法对图像进行轮廓提取
Canny = cv2.Canny(close, 20, 150)
#显示图像轮廓提取图像
cv2.imshow("Canny",Canny)
#等待键盘键值关闭
cv2.waitKey(0)
#在提取出的轮廓图像中找出轮廓线条
(cnts1,_) =cv2.findContours(Canny,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)
#在终端打印出硬币个数
print("图像中的硬币共有:",len(cnts1),"个")
#将硬币轮廓线条画在原图
coins1 = img.copy()
cv2.drawContours(coins1, cnts1, -1, (0,255,0), 2)
#显示在原图上面检测出来的硬币
cv2.imshow("coins",coins1)
#等待键盘键值关闭
cv2.waitKey(0)

运行结果：
在这里插入图片描述
共24个硬币，识别正确。

2. 检测细胞数量

请添加图片描述

代码准备：

#导入函数库
import cv2
import numpy as np
#读取一张硬币图像
img = cv2.imread("Cell1.jpg")
#低通滤波处理
#对图像进行泛洪处理
h, w = img.shape[:2]  # 获取图像的长和宽
mask = np.zeros((h+2, w+2), np.uint8)  # 进行图像填充
cv2.floodFill(img, mask, (w-1, h-1), (255, 255, 255), (2, 2, 2), (3, 3, 3), 8)
#图像灰度化
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
#通过高斯滤波对图像进行模糊处理，可以理解为对图像细胞去噪
blur = cv2.cv2.GaussianBlur(gray, (3, 3), 0, 0)  # 这里可以用中值滤波，具体视对图像效果选择
#cv2.imshow("blur", blur)
#cv2.waitKey(0)
#通过二进制阈值化对图像进行阈值化处理，将细胞轮廓与周围噪声区分开来
ret, thresh1 = cv2.threshold(blur, 189, 255, cv2.THRESH_BINARY)
#cv2.imshow("thresh1", thresh1)
#cv2.waitKey(0)
#进行闭运算，去除图像内部噪声
kernel = np.ones((7, 7), np.uint8)  # 设置卷积核
close = cv2.morphologyEx(thresh1, cv2.MORPH_CLOSE, kernel)  # 闭运算
#cv2.imshow("close", close)
#cv2.waitKey(0)
#利用canny算法对图像进行轮廓提取
Canny = cv2.Canny(close, 20, 150)
#显示图像轮廓提取图像
cv2.imshow("Canny", Canny)
#等待键盘键值关闭
cv2.waitKey(0)
#在提取出的轮廓图像中找出轮廓线条
(cnts1, _) = cv2.findContours(Canny, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
#在终端打印出细胞个数
print("图像中的细胞共有:", len(cnts1), "个")
#将细胞轮廓线条画在原图
coins1 = img.copy()
cv2.drawContours(coins1, cnts1, -1, (0, 255, 0), 2)
#显示在原图上面检测出来的细胞
cv2.imshow("Cells", coins1)
#等待键盘键值关闭
cv2.waitKey(0)

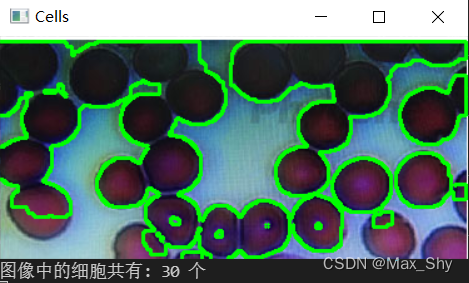

运行结果：
在这里插入图片描述
由于图片光线不均，识别结果具有一定误差。

五、图片条形码定位

请添加图片描述
代码准备：

import cv2
import pyzbar.pyzbar as pyzbar
import numpy
from PIL import Image, ImageDraw, ImageFont


def decodeDisplay(img_path):

    img_data = cv2.imread(img_path)
    # 转为灰度图像
    gray = cv2.cvtColor(img_data, cv2.COLOR_BGR2GRAY)
    barcodes = pyzbar.decode(gray)

    for barcode in barcodes:

        # 提取条形码的边界框的位置
        # 画出图像中条形码的边界框
        (x, y, w, h) = barcode.rect
        cv2.rectangle(img_data, (x, y), (x + w, y + h), (0, 255, 0), 2)
        # 条形码数据为字节对象，所以如果我们想在输出图像上
        # 画出来，就需要先将它转换成字符串
        barcodeData = barcode.data.decode("utf-8")
        barcodeType = barcode.type
        #不能显示中文
        # 绘出图像上条形码的数据和条形码类型
        #text = "{} ({})".format(barcodeData, barcodeType)
        #cv2.putText(imagex1, text, (x, y - 10), cv2.FONT_HERSHEY_SIMPLEX,5, (0, 0, 125), 2)

        #更换为：
        img_PIL = Image.fromarray(cv2.cvtColor(img_data, cv2.COLOR_BGR2RGB))
        # 参数（字体，默认大小）
        font = ImageFont.truetype('msyh.ttc', 35)
        # 字体颜色（rgb)
        fillColor = (0, 255, 255)
        # 文字输出位置
        position = (x, y-50)
        # 输出内容
        str = barcodeData
        # 需要先把输出的中文字符转换成Unicode编码形式(  str.decode("utf-8)   )

        draw = ImageDraw.Draw(img_PIL)
        draw.text(position, str, font=font, fill=fillColor)
        # 使用PIL中的save方法保存图片到本地
        img_PIL.save('1.jpg', 'jpeg')
        # 向终端打印条形码数据和条形码类型
        print("扫描结果==》 类别： {0} 内容： {1}".format(barcodeType, barcodeData))

if __name__ == '__main__':
    decodeDisplay("ma.jpg")
