[人工智能]数字图像与机器视觉基础补充

一：位图文件：

什么是位图：计算机能以位图和矢量图格式显示图像。

位图简介：图像又称点阵图或光栅图，它使用我们称为像素(象素，Pixel)的一格一格的小点来描述图像。计算机屏幕其实就是一张包含大量像素点的网格。当我们把位图放大时，每一个像素小点看上去就像是一个个马赛克色块。

矢量图(Vector)：

使用直线和曲线来描述图形，这些图形的元素是一些点、线、矩形、多边形、圆和弧线等等，它们都是通过数学公式计算获得的。

位图和矢量图最简单的区别就是：矢量图可以无限放大，而且不会失真；而位图则不能。

像Photoshop(PS)这样主要用于处理位图的软件，我们称之为图像处理软件；专门处理矢量图的软件，我们称之为图形设计软件，例如Adobe Illustrator，CorelDRAW，Flash MX等。

BMP位图文件：

常见的图像文件格式有：BMP、JPG(JPE,JPEG)、GIF等。

BMP图像文件(Bitmap-File)格式是Windows采用的图像文件存储格式，在Windows环境下运行的所有图像处理软件都支持这种格式。Windows 3.0以后的BMP文件都是指设备无关位图(DIB，device-independent bitmap)。BMP位图文件默认的文件扩展名是.BMP，有时它也会以.DIB或.RLE作扩展名。

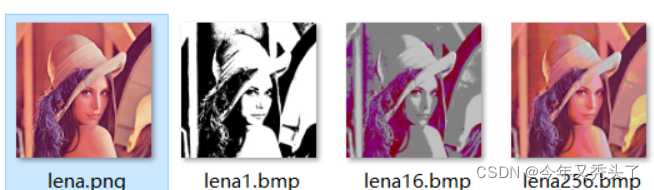

图片的转换：

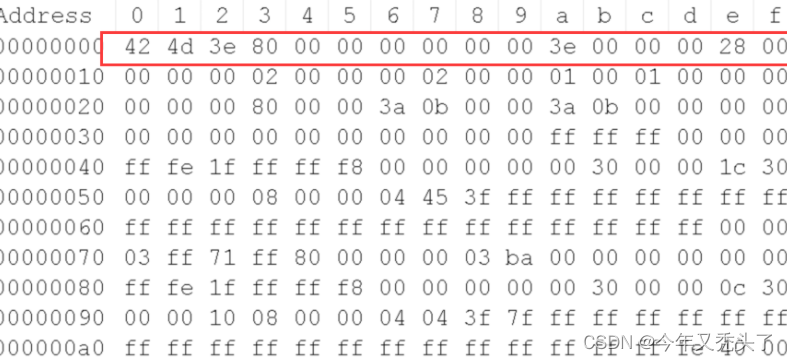

单色位图：

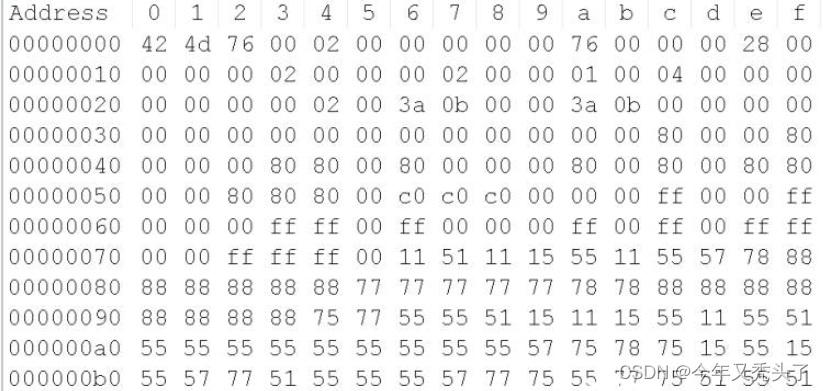

?16色位图：

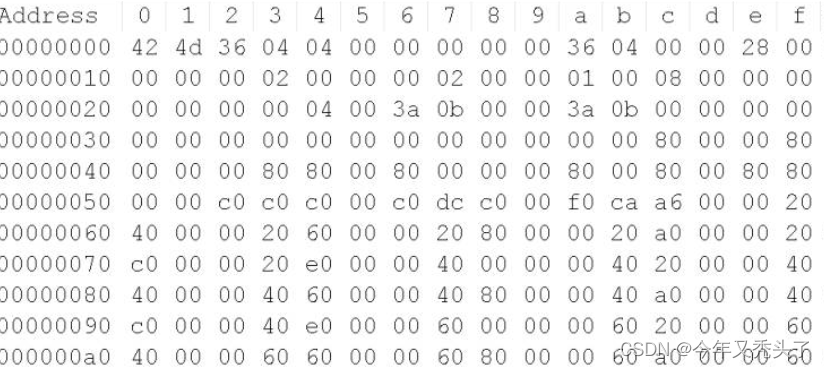

?256色位图：

二、用奇异值分解(SVD)对一张图片进行特征值提起（降维）处理?

代码展示：

import numpy as np
import os
from PIL import Image
import matplotlib.pyplot as plt
import matplotlib as mpl
from pprint import pprint


def restore1(sigma, u, v, K):  # 奇异值、左特征向量、右特征向量
    m = len(u)
    n = len(v[0])
    a = np.zeros((m, n))
    for k in range(K):
        uk = u[:, k].reshape(m, 1)
        vk = v[k].reshape(1, n)
        a += sigma[k] * np.dot(uk, vk)
    a[a < 0] = 0
    a[a > 255] = 255
    # a = a.clip(0, 255)
    return np.rint(a).astype('uint8')


def restore2(sigma, u, v, K):  # 奇异值、左特征向量、右特征向量
    m = len(u)
    n = len(v[0])
    a = np.zeros((m, n))
    for k in range(K+1):
        for i in range(m):
            a[i] += sigma[k] * u[i][k] * v[k]
    a[a < 0] = 0
    a[a > 255] = 255
    return np.rint(a).astype('uint8')


if __name__ == "__main__":
    A = Image.open("E:\\Ai\\ImagePerch\\lena.jpg", 'r')
    print(A)
    output_path = r'./SVD_Output'
    if not os.path.exists(output_path):
        os.mkdir(output_path)
    a = np.array(A)
    print(a.shape)
    K = 50
    u_r, sigma_r, v_r = np.linalg.svd(a[:, :, 0])
    u_g, sigma_g, v_g = np.linalg.svd(a[:, :, 1])
    u_b, sigma_b, v_b = np.linalg.svd(a[:, :, 2])
    plt.figure(figsize=(11, 9), facecolor='w')
    mpl.rcParams['font.sans-serif'] = ['simHei']
    mpl.rcParams['axes.unicode_minus'] = False
    for k in range(1, K+1):
        print(k)
        R = restore1(sigma_r, u_r, v_r, k)
        G = restore1(sigma_g, u_g, v_g, k)
        B = restore1(sigma_b, u_b, v_b, k)
        I = np.stack((R, G, B), axis=2)
        Image.fromarray(I).save('%s\\svd_%d.png' % (output_path, k))
        if k <= 12:
            plt.subplot(3, 4, k)
            plt.imshow(I)
            plt.axis('off')
            plt.title('奇异值个数：%d' % k)
    plt.suptitle('SVD与图像分解', fontsize=20)
    plt.tight_layout()
    # plt.subplots_adjust(top=0.9)
    plt.show()

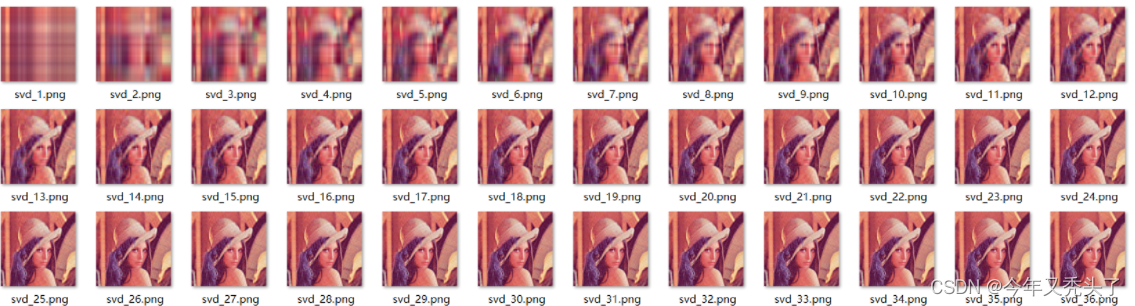

运行结果：

三、开闭运算检测图像中硬币和细胞的个数?

1.读取图片：

import cv2
import numpy as np
#读取一张硬币图像
img=cv2.imread("E:\\Ai\\ImagePerch\\bin.png")

2.转为灰度图片：

#灰度
img_1 = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

3.二值化：

#二值化
ret, img_2 = cv2.threshold(img_1, 127, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

?4.腐蚀，膨胀：

#二值化
ret, img_2 = cv2.threshold(img_1, 127, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)
?

?5.程序实现：

import cv2
import numpy as np

def stackImages(scale, imgArray):
    """
        将多张图像压入同一个窗口显示
        :param scale:float类型，输出图像显示百分比，控制缩放比例，0.5=图像分辨率缩小一半
        :param imgArray:元组嵌套列表，需要排列的图像矩阵
        :return:输出图像
    """
    rows = len(imgArray)
    cols = len(imgArray[0])
    rowsAvailable = isinstance(imgArray[0], list)
    width = imgArray[0][0].shape[1]
    height = imgArray[0][0].shape[0]
    if rowsAvailable:
        for x in range(0, rows):
            for y in range(0, cols):
                if imgArray[x][y].shape[:2] == imgArray[0][0].shape[:2]:
                    imgArray[x][y] = cv2.resize(imgArray[x][y], (0, 0), None, scale, scale)
                else:
                    imgArray[x][y] = cv2.resize(imgArray[x][y], (imgArray[0][0].shape[1], imgArray[0][0].shape[0]),
                                                None, scale, scale)
                if len(imgArray[x][y].shape) == 2: imgArray[x][y] = cv2.cvtColor(imgArray[x][y], cv2.COLOR_GRAY2BGR)
        imageBlank = np.zeros((height, width, 3), np.uint8)
        hor = [imageBlank] * rows
        hor_con = [imageBlank] * rows
        for x in range(0, rows):
            hor[x] = np.hstack(imgArray[x])
        ver = np.vstack(hor)
    else:
        for x in range(0, rows):
            if imgArray[x].shape[:2] == imgArray[0].shape[:2]:
                imgArray[x] = cv2.resize(imgArray[x], (0, 0), None, scale, scale)
            else:
                imgArray[x] = cv2.resize(imgArray[x], (imgArray[0].shape[1], imgArray[0].shape[0]), None, scale, scale)
            if len(imgArray[x].shape) == 2: imgArray[x] = cv2.cvtColor(imgArray[x], cv2.COLOR_GRAY2BGR)
        hor = np.hstack(imgArray)
        ver = hor
    return ver


#读取图片
src = cv2.imread("E:\\Ai\\ImagePerch\\bin.png")
img = src.copy()

#灰度
img_1 = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

#二值化
ret, img_2 = cv2.threshold(img_1, 127, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

#腐蚀
kernel = np.ones((20, 20), int)
img_3 = cv2.erode(img_2, kernel, iterations=1)

#膨胀
kernel = np.ones((3, 3), int)
img_4 = cv2.dilate(img_3, kernel, iterations=1)

#找到硬币中心
#1）8位图像   2）轮廓查找模式    3）查找近似方法
contours, hierarchy = cv2.findContours(img_4, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)[-2:]

#标识硬币
#绘制硬币中心（轮廓绘制）drawContours()参数含义：1）原图     2）轮廓点坐标   3）轮廓索引    4）线条颜色  5）线条粗细
cv2.drawContours(img, contours, -1, (0, 0, 255), 5)

#显示图片
cv2.putText(img, "count:{}".format(len(contours)), (0, 30), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (255, 0, 0), 3)
cv2.putText(src, "src", (0, 30), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (255, 0, 0), 3)
cv2.putText(img_1, "gray", (0, 30), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (255, 0, 0), 3)
cv2.putText(img_2, "thresh", (0, 30), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (255, 0, 0), 3)
cv2.putText(img_3, "erode", (0, 30), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (255, 0, 0), 3)
cv2.putText(img_4, "dilate", (0, 30), cv2.FONT_HERSHEY_SIMPLEX, 1.0, (255, 0, 0), 3)
imgStack = stackImages(1, ([src, img_1, img_2], [img_3, img_4, img]))
cv2.imshow("imgStack", imgStack)
cv2.waitKey(0)

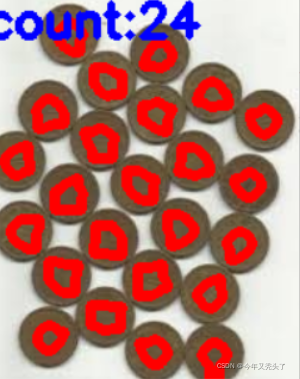

结果：

2. 细胞?

def stackImages(scale, imgArray):
    """
        将多张图像压入同一个窗口显示
        :param scale:float类型，输出图像显示百分比，控制缩放比例，0.5=图像分辨率缩小一半
        :param imgArray:元组嵌套列表，需要排列的图像矩阵
        :return:输出图像
    """
    rows = len(imgArray)
    cols = len(imgArray[0])
    rowsAvailable = isinstance(imgArray[0], list)
    width = imgArray[0][0].shape[1]
    height = imgArray[0][0].shape[0]
    if rowsAvailable:
        for x in range(0, rows):
            for y in range(0, cols):
                if imgArray[x][y].shape[:2] == imgArray[0][0].shape[:2]:
                    imgArray[x][y] = cv2.resize(imgArray[x][y], (0, 0), None, scale, scale)
                else:
                    imgArray[x][y] = cv2.resize(imgArray[x][y], (imgArray[0][0].shape[1], imgArray[0][0].shape[0]),
                                                None, scale, scale)
                if len(imgArray[x][y].shape) == 2: imgArray[x][y] = cv2.cvtColor(imgArray[x][y], cv2.COLOR_GRAY2BGR)
        imageBlank = np.zeros((height, width, 3), np.uint8)
        hor = [imageBlank] * rows
        hor_con = [imageBlank] * rows
        for x in range(0, rows):
            hor[x] = np.hstack(imgArray[x])
        ver = np.vstack(hor)
    else:
        for x in range(0, rows):
            if imgArray[x].shape[:2] == imgArray[0].shape[:2]:
                imgArray[x] = cv2.resize(imgArray[x], (0, 0), None, scale, scale)
            else:
                imgArray[x] = cv2.resize(imgArray[x], (imgArray[0].shape[1], imgArray[0].shape[0]), None, scale, scale)
            if len(imgArray[x].shape) == 2: imgArray[x] = cv2.cvtColor(imgArray[x], cv2.COLOR_GRAY2BGR)
        hor = np.hstack(imgArray)
        ver = hor
    return ver

运行结果：

?四、采用图像梯度、开闭、轮廓运算等，对图片中的条形码定位提取、获取字符

代码：

import cv2
import pyzbar.pyzbar as pyzbar
import numpy
from PIL import Image, ImageDraw, ImageFont


def decodeDisplay(img_path):

    img_data = cv2.imread(img_path)
    # 转为灰度图像
    gray = cv2.cvtColor(img_data, cv2.COLOR_BGR2GRAY)
    barcodes = pyzbar.decode(gray)

    for barcode in barcodes:

        # 提取条形码的边界框的位置
        # 画出图像中条形码的边界框
        (x, y, w, h) = barcode.rect
        cv2.rectangle(img_data, (x, y), (x + w, y + h), (0, 255, 0), 2)
        # 条形码数据为字节对象，所以如果我们想在输出图像上
        # 画出来，就需要先将它转换成字符串
        barcodeData = barcode.data.decode("utf-8")
        barcodeType = barcode.type
        #不能显示中文
        # 绘出图像上条形码的数据和条形码类型
        #text = "{} ({})".format(barcodeData, barcodeType)
        #cv2.putText(imagex1, text, (x, y - 10), cv2.FONT_HERSHEY_SIMPLEX,5, (0, 0, 125), 2)

        #更换为：
        img_PIL = Image.fromarray(cv2.cvtColor(img_data, cv2.COLOR_BGR2RGB))
        # 参数（字体，默认大小）
        font = ImageFont.truetype('msyh.ttc', 35)
        # 字体颜色（rgb)
        fillColor = (0, 255, 255)
        # 文字输出位置
        position = (x, y-50)
        # 输出内容
        str = barcodeData
        # 需要先把输出的中文字符转换成Unicode编码形式(  str.decode("utf-8)   )

        draw = ImageDraw.Draw(img_PIL)
        draw.text(position, str, font=font, fill=fillColor)
        # 使用PIL中的save方法保存图片到本地
        img_PIL.save('E:\\Ai\\ImagePerch\\1.jpg', 'jpeg')
        # 向终端打印条形码数据和条形码类型
        print("{0}: {1}".format(barcodeType, barcodeData))

if __name__ == '__main__':
    decodeDisplay("E:\\Ai\\ImagePerch\\black.png")
