[人工智能]AlphaPose源代码学习之getPrediction()函数

作者:recommend-item-box type_blog clearfix

该函数的作用是从预测的热力图中获取关键点，并将热力图中的关键点缩放为原图上的关键点，该函数位于eval.py中，完整代码如下?

def getPrediction(hms, pt1, pt2, inpH, inpW, resH, resW):
    '''
    从热力图中获得关键点
    '''
    assert hms.dim() == 4, 'Score maps should be 4-dim'
    maxval, idx = torch.max(hms.view(hms.size(0), hms.size(1), -1), 2)

    maxval = maxval.view(hms.size(0), hms.size(1), 1)
    idx = idx.view(hms.size(0), hms.size(1), 1) + 1

    preds = idx.repeat(1, 1, 2).float()

    preds[:, :, 0] = (preds[:, :, 0] - 1) % hms.size(3)#计算关键点的x坐标
    preds[:, :, 1] = torch.floor((preds[:, :, 1] - 1) / hms.size(3))#计算关键点的y坐标

    pred_mask = maxval.gt(0).repeat(1, 1, 2).float()
    preds *= pred_mask

    # Very simple post-processing step to improve performance at tight PCK thresholds
    for i in range(preds.size(0)):
        for j in range(preds.size(1)):
            hm = hms[i][j]
            pX, pY = int(round(float(preds[i][j][0]))), \
                     int(round(float(preds[i][j][1])))
            if 0 < pX < opt.outputResW - 1 and 0 < pY < opt.outputResH - 1:
                diff = torch.Tensor(
                    (hm[pY][pX + 1] - hm[pY][pX - 1],
                     hm[pY + 1][pX] - hm[pY - 1][pX]))
                preds[i][j] += diff.sign() * 0.25
    preds += 0.2

    preds_tf = torch.zeros(preds.size())

    preds_tf = transformBoxInvert_batch(preds, pt1, pt2, inpH, inpW, resH, resW)

    return preds, preds_tf, maxval

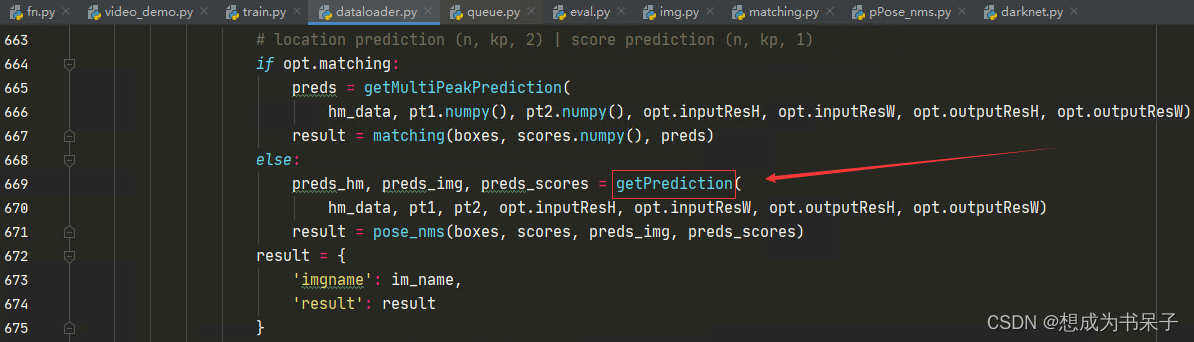

该函数在dataloader.py中调用

为了方便代码的理解，依次输出了调试过程中各变量的值?

调用该函数时，传入的各变量值为：

hms.shape=torch.Size([2, 17, 80, 64])

hms=tensor([ [ [ [ 7.1406e-06, -8.3787e-06, -4.2975e-06, ?..., ?6.0789e-06,
? ? ? ? ? ? ? ? ? ? ? ? ? ? -1.1158e-05, ?1.0070e-05],
? ? ? ? ? ? ? ? ? ? ? ? ? ? ...,
? ? ? ? ? ? ? ? ? ? ? ? ? ?[-1.2371e-05, -9.3881e-06, ?3.6857e-06, ?..., -9.8551e-06,
? ? ? ? ? ? ? ? ? ? ? ? ? ??-3.5456e-05, ?9.0087e-06]],

? ? ? ? ? ? ? ? ? ? ? ? ? ?...,

? ? ? ? ? ? ? ? ? ? ? ? ?[ [ 2.2507e-04, ?1.6495e-04, ?1.8526e-04, ?..., ?2.1645e-04,
? ? ? ? ? ? ? ? ? ? ? ? ? ?1.6137e-04, ?2.3066e-04],
? ? ? ? ? ? ? ? ? ? ? ? ? ? ...,
? ? ? ? ? ? ? ? ? ? ? ? ? ?[ 1.6770e-04, ?1.9034e-04, ?2.2977e-04, ?..., ?1.8730e-04,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?9.3242e-05, ?2.4771e-04]]],
? ? ? ? ? ? ? ? ? ? ? ?[ [ [-1.4953e-04, -5.0633e-07, ?9.2041e-09, ?..., ?1.0909e-05,
? ? ? ? ? ? ? ? ? ? ? ? ? ? 7.6110e-06, -6.9278e-05],
? ? ? ? ? ? ? ? ? ? ? ? ? ? ...,
? ? ? ? ? ? ? ? ? ? ? ? ? ?[-1.4777e-05, -6.0838e-06, ?6.0697e-06, ?..., -7.9370e-06,
? ? ? ? ? ? ? ? ? ? ? ? ? ? -3.8374e-05, ?7.5062e-06]],

? ? ? ? ? ? ? ? ? ? ? ? ? ? ...,

? ? ? ? ? ? ? ? ? ? ? ? ? [ [ 2.3423e-04, ?1.9299e-04, ?2.0025e-04, ?..., ?2.3365e-04,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 2.3001e-04, ?5.2406e-04],
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?...,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?[ 1.5949e-04, ?2.0223e-04, ?4.0982e-04, ?..., ?1.9344e-04,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?8.3786e-05, ?2.4526e-04]]]])

pt1=tensor([ [344.1527, 172.4882], [577.4262, 198.1156] ])
pt2=tensor([ [566.1245, 650.4148], [719.0000, 654.6444] ])
inpH=320
inpW=256
resH=80
resW=64

assert hms.dim() == 4, 'Score maps should be 4-dim'
maxval, idx = torch.max(hms.view(hms.size(0), hms.size(1), -1), 2)

hms.size(0)=2
hms.size(1)=17
maxval为每张热力图中的最大值
maxval=tensor([ [0.6315, 0.6346, 0.4302, 0.7716, 0.8475, 0.7838, 0.8432, 0.7915, 0.7231,
????????????????????????????0.8305, 0.8499, 0.6293, 0.5305, 0.4960, 0.6881, 0.7562, 0.5072],?
? ? ? ? ? ? ? ? ? ? ? ? ? ?[0.8412, 0.7632, 0.7683, 0.6953, 0.3785, 0.5764, 0.6929, 0.4772, 0.4548,
? ? ? ? ? ? ? ? ? ? ? ? ? ? 0.6735, 0.5426, 0.3364, 0.2682, 0.2762, 0.2131, 0.5713, 0.5388] ])
idx为每张热力图中最大值对应的索引
idx=tensor([ [ 603, ?604, ?540, ?604, ?610, ?987, ?996, 1881, 1704, 2325, 2219, 2396,
? ? ? ? ? ? ? ? ? ? ? ?2402, 3356, 3294, 4255, 4191],
? ? ? ? ? ? ? ? ? ? ? [ 615, ?553, ?551, ?555, ?617, 1129, 1128, 1959, 1893, 2143, 2207, 2793,
? ? ? ? ? ? ? ? ? ? ? ?2727, 4077, 4066, 4445, 4445] ])

maxval = maxval.view(hms.size(0), hms.size(1), 1)
idx = idx.view(hms.size(0), hms.size(1), 1) + 1

maxval=tensor([ [ [0.6315], [0.6346],?[0.4302],?[0.7716],?[0.8475],?[0.7838],?[0.8432],?[0.7915],?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? [0.7231],??[0.8305],?[0.8499],?[0.6293],?[0.5305],?[0.4960],?[0.6881],? [0.7562],?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? [0.5072] ],
? ? ? ? ? ? ? ? ? ? ? ? ? ? [ [0.8412],?[0.7632],?[0.7683],?[0.6953],?[0.3785],?[0.5764],? [0.6929],?[0.4772],?
??????????????????????????????[0.4548],?[0.6735],?[0.5426],?[0.3364],?[0.2682],?[0.2762],?[0.2131],?[0.5713],?
??????????????????????????????[0.5388] ] ])
这里的idx为什么要+1呢
idx=tensor([ [ [ 604], [ 605],?[ 541],?[ 605],?[ 611],?[ 988],?[ 997],?[1882],?[1705],?[2326],?[2220],?
???????????????????????[2397],?[2403],?[3357],?[3295],?[4256],?[4192] ],
? ? ? ? ? ? ? ? ? ? ?[ [ 616],?[ 554],?[ 552],?[ 556],?[ 618],?[1130],?[1129],?[1960],?[1894],?[2144], [2208],
???????????????????????[2794],? [2728],? [4078],? [4067],??[4446],? [4446] ] ])

preds = idx.repeat(1, 1, 2).float()

preds =?tensor([ [ [ 604., ?604.],?[ 605., ?605.],?[ 541., ?541.],?[ 605., ?605.],?[ 611., ?611.],
?????????????????????????????[988.,988.],? [ 997., ?997.],?[1882., 1882.],?[1705., 1705.],?[2326., 2326.],?
?????????????????????????????[2220.,2220.],?[2397., 2397.],?[2403., 2403.],?[3357., 3357.],?[3295., 3295.],?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?[4256., 4256.],?[4192., 4192.]],

? ? ? ? ? ? ? ? ? ? ? ? ? ?[ [ 616., ?616.], [ 554., ?554.],[ 552., ?552.], [556.,556.],?[618.,618.],?[1130.,1130.],
?????????????????????????????[1129., 1129.],?[1960., 1960.],? [1894., 1894.],?[2144., 2144.], [2208.,2208.],
?????????????????????????????[2794., 2794.],?[2728., 2728.],?[4078., 4078.],?[4067., 4067.],?[4446.,4446.],?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?[4446., 4446.]]])

preds[:, :, 0] = (preds[:, :, 0] - 1) % hms.size(3)

hms.size(3)=64
获取热力图中最大值的x值坐标

preds=tensor([ [ [ ?27., ?604.],?[ ?28., ?605.],?[ ?28., ?541.],?[ ?28., ?605.],?[ ?34., ?611.],?[ ?27., ?988.],?
???????????????????????????[ 36., ?997.],?[ ?25., 1882.],?[ ?40., 1705.],?[ 21., 2326.],?[ ?43., 2220.],?[ ?28.,2397.],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[ 34., 2403.],?[ ?28., 3357.],?[ ?30., 3295.],?[ ?31., 4256.],?[ ?31., 4192.]],

? ? ? ? ? ? ? ? ? ? ? ? ?[ [ ?39., ?616.],?[ ?41., ?554.],?[ ?39., ?552.],?[ ?43., ?556.],?[ ?41., ?618.],?[ ?41., 1130.],?
? ? ? ? ? ? ? ? ? ? ? ? ? ?[40., 1129.],?[ 39., 1960.],?[ ?37., 1894.],?[ 31., 2144.],?[ ?31., 2208.],?[ ?41.,2794.],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[ 39., 2728.],?[ ?45., 4078.],?[ ?34., 4067.],?[ ?29., 4446.],?[ ?29., 4446.]]])

preds[:, :, 1] = torch.floor((preds[:, :, 1] - 1) / hms.size(3))#计算关键点的y坐标

获取热力图中最大值的y值坐标

preds=tensor([ [ [27., ?9.],?[28., ?9.],?[28., ?8.],?[28., ?9.],?[34., ?9.],?[27., 15.],?[36., 15.],?[25.,29.],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[40., 26.],?[21., 36.],?[43., 34.],?[28., 37.],?[34., 37.],?[28., 52.],?[30., 51.],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[31.,66.],?[31., 65.]],

? ? ? ? ? ? ? ? ? ? ? ? ?[ [39., ?9.],?[41., ?8.],?[39., ?8.],?[43., ?8.],?[41., ?9.],?[41., 17.],?[40., 17.],?[39.,30.],
???????????????????????????[37., 29.],?[31., 33.],?[31., 34.],?[41., 43.],?[39., 42.],?[45., 63.],?[34., 63.],
???????????????????????????[29.,69.],?[29., 69.]]])

pred_mask = maxval.gt(0).repeat(1, 1, 2).float()
preds *= pred_mask

pred_mask =tensor([ [ [1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?
??????????????????????????????????????[1.,1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.] ],

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?[ [1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?[1.,1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.],?[1., 1.] ] ])

preds =?tensor([ [ [27., ?9.],?[28., ?9.],?[28., ?8.],?[28., ?9.],?[34., ?9.],?[27., 15.],?[36., 15.],?[25.,29.],
?????????????????????????????[40., 26.],?[21., 36.],?[43., 34.],?[28., 37.],?[34., 37.],?[28., 52.],?[30., 51.],
?????????????????????????????[31.,66.],?[31., 65.]],

? ? ? ? ? ? ? ? ? ? ? ? ? ?[ [39., ?9.],?[41., ?8.],?[39., ?8.],?[43., ?8.],?[41., ?9.],?[41., 17.],?[40., 17.],?[39., 30.],?
?????????????????????????????[37., 29.],?[31., 33.],?[31., 34.],?[41., 43.],?[39., 42.],?[45., 63.],?[34., 63.],
?????????????????????????????[29.,69.],?[29., 69.]]])

for i in range(preds.size(0)):
    for j in range(preds.size(1)):
        hm = hms[i][j]
        pX, pY = int(round(float(preds[i][j][0]))), int(round(float(preds[i][j][1])))
        if 0 < pX < opt.outputResW - 1 and 0 < pY < opt.outputResH - 1:
            diff = torch.Tensor(
                (hm[pY][pX + 1] - hm[pY][pX - 1],hm[pY + 1][pX] - hm[pY - 1][pX]))
            preds[i][j] += diff.sign() * 0.25

进入for循环后，i=j=0时
hm = hms[i][j]=tensor([ [ 7.1406e-06, -8.3787e-06, -4.2975e-06, ?..., ?6.0789e-06,
? ? ? ? ??????????????????????????????-1.1158e-05, ?1.0070e-05]
? ? ? ? ?????????????????????????????...,
? ? ? ? ?????????????????????????????[-1.2371e-05, -9.3881e-06, ?3.6857e-06, ?..., -9.8551e-06,
? ? ? ? ??????????????????????????????-3.5456e-05, ?9.0087e-06]])

hm为一张热力图
round()?方法返回浮点数x的四舍五入值
preds[i][j][0]取关键点的x坐标，preds[i][j][1]取关键点的y坐标
pX=27,?pY=9
diff=tensor([ 0.0744, -0.0159])

preds=tensor([ [ [27.2500, ?8.7500], [28.0000, ?9.0000], [28.0000,8.0000],? [28.0000,9.0000],
???????????????????????????[34.0000, ?9.0000],? [27.0000, 15.0000],? [36.0000,15.0000],?[25.0000,29.0000],
???????????????????????????[40.0000,26.0000],??[21.0000, 36.0000], [43.0000,34.0000],?[28.0000,37.0000],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[34.0000, 37.0000], [28.0000, 52.0000], [30.0000, 51.0000], [31.0000, 66.0000],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[31.0000, 65.0000]?],

? ? ? ? ? ? ? ? ? ? ? ? ?[?[39.0000, ?9.0000],?[41.0000, ?8.0000],?[39.0000, ?8.0000],?[43.0000,8.0000],
???????????????????????????[41.0000,9.0000],?[41.0000,17.0000],?[40.0000,17.0000],?[39.0000,30.0000],
???????????????????????????[37.0000,29.0000],? [31.0000, 33.0000],?[31.0000, 34.0000],?[41.0000,43.0000],
???????????????????????????[39.0000, 42.0000],?[45.0000, 63.0000],?[34.0000, 63.0000],?[29.0000, 69.0000],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[29.0000, 69.0000] ] ])

preds += 0.2
preds_tf = torch.zeros(preds.size())
preds_tf = transformBoxInvert_batch(preds, pt1, pt2, inpH, inpW, resH, resW)

preds加2之后

preds=tensor([ [ [27.4500, ?8.9500],[27.9500, ?8.9500],[27.9500, ?7.9500],[28.4500, ?9.4500],
???????????????????????????[33.9500, ?8.9500],[27.4500, 15.4500],[35.9500, 14.9500],[25.4500, 28.9500],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[39.9500, 25.9500],[21.4500, 35.9500],[42.9500, 33.9500],[27.9500, 36.9500],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[33.9500, 37.4500],[27.9500, 51.9500],[29.9500, 51.4500],[31.4500, 66.4500],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[30.9500, 65.4500]],

? ? ? ? ? ? ? ? ? ? ? ? ?[ [39.4500, ?9.4500],[40.9500, ?7.9500],[39.4500, ?7.9500],[42.9500, ?7.9500],
???????????????????????????[40.9500, ?8.9500],[41.4500, 16.9500],[39.9500, 17.4500],[39.4500, 29.9500],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[37.4500, 28.9500],[31.4500, 33.4500],[31.4500, 33.9500],?[41.4500, 42.9500],
? ? ? ? ? ? ? ? ? ? ? ? ? ?[39.4500, 41.9500],[44.9500, 63.4500],[33.9500, 63.4500],[29.4500, 69.4500],?
? ? ? ? ? ? ? ? ? ? ? ? ? ?[29.4500, 69.4500]]])

这里调用了transformBoxInvert_batch()函数

进入transformBoxInvert_batch函数

def transformBoxInvert_batch(pt, ul, br, inpH, inpW, resH, resW):

pt的值为上面的preds
ul=tensor([ [344.1527, 172.4882],
? ? ? ? ? ? ? ? ? [577.4262, 198.1156] ]) 为当前人员目标框在原图像中的左上角坐标
br=tensor([ [566.1245, 650.4148],
? ? ? ? ? ? ? ? ? ?[719.0000, 654.6444] ])?为当前人员目标框在原图像中的右下角坐标
inpH=320
inpW=256
resH=80
resW=64

center = (br - 1 - ul) / 2
size = br - ul #计算出原图像中人员目标框的宽高
size[:, 0] *= (inpH / inpW)

center = (br - 1 - ul) / 2=tensor([ [110.4859, 238.4633],
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? [ 70.2869, 227.7644] ])
size = br - ul=tensor([ [221.9717, 477.9266],
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?[141.5738, 456.5288]])
size[:, 0] *= (inpH / inpW)=tensor([ [277.4646, 477.9266],
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? [176.9672, 456.5288] ])

lenH, _ = torch.max(size, dim=1)   # [n,]
lenW = lenH * (inpW / inpH)
_pt = (pt * lenH[:, np.newaxis, np.newaxis]) / resH #映射到原图中人员目标框图像上

将热力图上的坐标点映射到原图中的人员目标框图像上，注意该人员目标框是以目标框左上角为坐标原点，并不是将关键点坐标映射到原图上
lenH=tensor([477.9266, 456.5288]),? ?_ = tensor([1, 1])
lenW = tensor([382.3413, 365.2231])
np.newaxis=None
_pt = tensor([ [ [163.9886, ?53.4680],
? ? ? ? ?????????????????...,
? ? ? ? ?????????????????[184.8979, 391.0037]],

? ? ? ? ? ? ? ? ? ? ? [? [225.1258, ?53.9275],
? ? ? ? ?????????????????...,
? ? ? ? ?????????????????[168.0597, 396.3240]]])

_pt[:, :, 0] = _pt[:, :, 0] - ((lenW[:, np.newaxis].repeat(1, 17) - 1) /
              2 - center[:, 0].unsqueeze(-1).repeat(1, 17)).clamp(min=0)
_pt[:, :, 1] = _pt[:, :, 1] - ((lenH[:, np.newaxis].repeat(1, 17) - 1) /
              2 - center[:, 1].unsqueeze(-1).repeat(1, 17)).clamp(min=0)

对上面的lenW和这一步的代码作用不理解！
此时_pt=tensor([ [ [ 83.8038, ?53.4680],
? ? ? ? ??????????????????????...,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? [104.7131, 391.0037]],

? ? ? ? ????????????????????[ [113.3011, ?53.9275],
? ? ? ? ??????????????????????...,
? ? ? ? ??????????????????????[ 56.2350, 396.3240]]])

new_point = torch.zeros(pt.size())
new_point[:, :, 0] = _pt[:, :, 0] + ul[:, 0].unsqueeze(-1).repeat(1, 17)
new_point[:, :, 1] = _pt[:, :, 1] + ul[:, 1].unsqueeze(-1).repeat(1, 17)

将坐标点加上人员目标框左上角在原图中的x,y坐标，得到关键点在原图中的坐标
new_point.shape = torch.Size([2, 17, 2])
new_point = tensor([ [ [427.9565, 225.9562],
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ...,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? [448.8658, 563.4919]],

? ? ? ? ??????????????????????????[ [690.7274, 252.0431],
? ? ? ? ????????????????????????????...,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? [633.6613, 594.4396]]])

return new_point

最后将关键点返回

调用完transformBoxInvert_batch()函数之后

preds_tf=tensor([ [ [427.9565, 225.9562],[430.9435, 225.9562],[430.9435, 219.9821],
????????????????????????????????[433.9306,228.9433],[466.7881, 225.9562],[427.9565,264.7878],?
????????????????????????????????[478.7362,261.8007],? [416.0084, 345.4379],[502.6326, 327.5156],
????????????????????????????????[392.1120,387.2565],?[520.5548, 375.3083],?[430.9435, 393.2305],
????????????????????????????????[466.7881, 396.2176],?[430.9435, 482.8418],?[442.8917,479.8547],
????????????????????????????????[451.8528, 569.4659],?[448.8658, 563.4919]],

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? [ [690.7274, 252.0431],[699.2873, 243.4832],[690.7274, 243.4832],
????????????????????????????????[710.7005,243.4832], [699.2873, 249.1898],[702.1406, 294.8427],
????????????????????????????????[693.5807,297.6960],[690.7274, 369.0286],[679.3141, 363.3220],
????????????????????????????????[645.0745,389.0017],[645.0745, 391.8550],[702.1406, 443.2145],
????????????????????????????????[690.7274,437.5079],?[722.1137, 560.2000],[659.3410, 560.2000],
????????????????????????????????[633.6613, 594.4396],?[633.6613, 594.4396] ] ])
