1、机器视觉

?（上图展示了一个神经风格转换（Neural Style Transfer）的例子）

使用传统神经网络处理机器视觉的一个主要问题是输入层维度很大。例如64x64x3的图片，神经网络输入层的维度为12288。而现在的图片将近几千x几千x3的内存，而导致神经网络输入层的维度达到几百万。这样会造成两个后果，一是神经网络结构复杂，数据量相对不够，容易出现过拟合；二是所需内存、计算量较大。解决这一问题的方法就是使用卷积神经网络（CNN）。

2、边缘检测

最常检测的图片边缘有两类：一是垂直边缘（vertical edges），二是水平边缘（horizontal edges）。

?图片的边缘检测可以通过与相应滤波器进行卷积来实现。以垂直边缘检测为例，原始图片尺寸为6x6，滤波器filter尺寸为3x3，卷积后的图片尺寸为4x4，得到结果如下：

?（步长为1的卷积操作下）

Vertical edge detection能够检测图片的垂直方向边缘。下图对应一个垂直边缘检测的例子：

Horizontal edge detection能够检测图片的垂直方向边缘。下图对应一个水平边缘检测的例子：

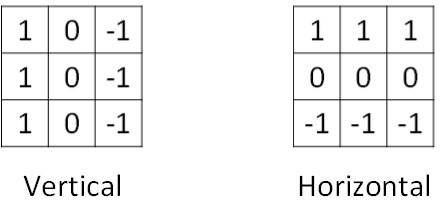

垂直边缘检测和水平边缘检测的滤波器算子如下所示：

这里写图片描述

?3、解决图片缩小的问题

按照我们上面讲的图片卷积，如果原始图片尺寸为n x n，filter尺寸为f x f，则卷积后的图片尺寸为(n-f+1) x (n-f+1)，注意f一般为奇数。这样会带来两个问题：

卷积运算后，输出图片尺寸缩小
原始图片边缘信息对输出贡献得少，输出图片丢失边缘信息

为了解决图片缩小的问题，可以使用padding方法，即把原始图片尺寸进行扩展，扩展区域补零，用p来表示每个方向扩展的宽度。

这里写图片描述

经过padding之后，原始图片尺寸为(n+2p) x (n+2p)，filter尺寸为f x f，则卷积后的图片尺寸为(n+2p-f+1) x (n+2p-f+1)。若要保证卷积前后图片尺寸不变，则p应满足：

$p=\frac{f-1}{2}$ （图片尺寸不变，即满足n+2p-f+1=n）

没有padding操作，p=0，我们称之为“Valid convolutions”；有padding操作， $p=\frac{f-1}{2}$ ?，我们称之为“Same convolutions”。

?4、步进长度

Stride表示filter在原图片中水平方向和垂直方向每次的步进长度。之前我们默认stride=1。若stride=2，则表示filter每次步进长度为2，即隔一点移动一次。

这里写图片描述

我们用s表示stride长度，p表示padding长度，如果原始图片尺寸为n x n，filter尺寸为f x f，则卷积后的图片尺寸为：?? ? ? ? $\left \lfloor \tfrac{n+2p-f}{s}+1 \right \rfloor$ $X$ $\left \lfloor \tfrac{n+2p-f}{s}+1 \right \rfloor$

卷积运算服从结合律： $(A*B)*C=A*(B*C)$

5、3通道图片卷积计算

1）对于3通道（R、G、B）图片的卷积运算，其对应的滤波器算子也为3通道。而3通道图片的卷积运算与单通道图片的卷积运算一致。过程是将每个单通道（R，G，B）与对应的filter进行卷积运算求和，然后再将3通道的和相加，得到输出图片的一个像素值。（所以在OpenCV中在图像处理的时候会提前将图片灰度化）

2）为了进行多个卷积运算，实现更多边缘检测，可以增加更多的滤波器组。例如设置第一个滤波器组实现垂直边缘检测，第二个滤波器组实现水平边缘检测。这样，不同滤波器组卷积得到不同的输出，个数由滤波器组决定。

这里写图片描述

6、简单的CNN网络模型

下面介绍一个简单的CNN网络模型：

这里写图片描述

?该CNN模型各层结构如上图所示。需要注意的是， $a^{\left[3\right]}$ 的维度是7 x 7 x 40，将 $a^{\left[3\right]}$ 排列成1列，维度为1960 x 1，然后连接最后一级输出层。输出层可以是一个神经元，即二元分类（logistic）；也可以是多个神经元，即多元分类（softmax）。最后得到预测输出 $\hat{y}$ 。
