[人工智能]毕业设计记录-yolov5训练自己的数据集全过程（从数据集标注到最后的图片测试）

1、标注数据集

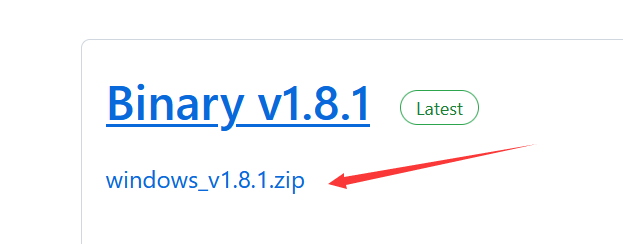

我这里标注数据集使用的软件是labelImg，labellmg下载链接
我下的是最新版本的。
原本昨天是想标1000张的，但是好累啊，就每个信号标了50张，一共200张。
在标注之前，首先需要建立像这样的俩个文件夹（任意位置即可）
把你需要标注的图片放到JPEGImages文件夹里面，并且名字按顺序排好，像这样。
之后就可以开始标数据集了。打开labelImg。
标完之后在Annotations文件夹下就会有刚刚标注好的坐标位置文件。需要注意的是这个文件是voc的标注格式，我们是不能直接用的。voc和yolo标注格式的不同可以参考彻底搞懂VOC/YOLO标注格式《补充》

2、训练前数据集的准备工作

这一步骤的训练数据文件夹的建立路径都是按照yolov5源代码来的，以尽量不修改yolov5代码中的路径为前提。
一定要注意路径！！！不要弄错。
在上面一步中得到了voc格式的标注文件，现在需要把它转化成yolo格式的标注文件。转换的相关代码

import xml.etree.ElementTree as ET
import pickle
import os
from os import listdir, getcwd
from os.path import join

# 数据标签
classes = ['Signal'] #需要修改

def convert(size, box):
    dw = 1./(size[0])
    dh = 1./(size[1])
    x = (box[0] + box[1])/2.0 - 1
    y = (box[2] + box[3])/2.0 - 1
    w = box[1] - box[0]
    h = box[3] - box[2]
    x = x*dw
    w = w*dw
    y = y*dh
    h = h*dh
    if w>=1:
        w=0.99
    if h>=1:
        h=0.99
    return (x,y,w,h)

def convert_annotation(rootpath,xmlname):
    xmlpath = rootpath + '/Annotations'
    xmlfile = os.path.join(xmlpath,xmlname)
    with open(xmlfile, "r", encoding='UTF-8') as in_file:
      txtname = xmlname[:-4]+'.txt'
      print(txtname)
      txtpath = rootpath + '/worktxt'  #生成的.txt文件会被保存在worktxt目录下
      if not os.path.exists(txtpath):
        os.makedirs(txtpath)
      txtfile = os.path.join(txtpath,txtname)
      with open(txtfile, "w+" ,encoding='UTF-8') as out_file:
        tree=ET.parse(in_file)
        root = tree.getroot()
        size = root.find('size')
        w = int(size.find('width').text)
        h = int(size.find('height').text)
        out_file.truncate()
        for obj in root.iter('object'):
            difficult = obj.find('difficult').text
            cls = obj.find('name').text
            if cls not in classes or int(difficult)==1:
                continue
            cls_id = classes.index(cls)
            xmlbox = obj.find('bndbox')
            b = (float(xmlbox.find('xmin').text), float(xmlbox.find('xmax').text), float(xmlbox.find('ymin').text), float(xmlbox.find('ymax').text))
            bb = convert((w,h), b)
            out_file.write(str(cls_id) + " " + " ".join([str(a) for a in bb]) + '\n')


if __name__ == "__main__":
    rootpath='E:\\datasets\\voc'  ##需要修改的地方
    xmlpath=rootpath+'\\Annotations'
    list=os.listdir(xmlpath)
    for i in range(0,len(list)) :
        path = os.path.join(xmlpath,list[i])
        if ('.xml' in path)or('.XML' in path):
            convert_annotation(rootpath,list[i])
            print('done', i)
        else:
            print('not xml file',i)

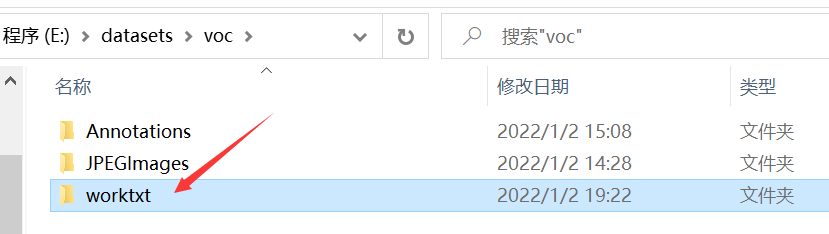

代码中的rootpath和class需要修改。我的是下图圈出来的这个，你按照自己的路径修改。运行之后会在rootpath路径下生成含有yolo标注格式文件的worktxt文件夹。下一步将数据集分成训练集、验证集和测试集，代码如下（不过，我用的yolov5的训练代码是没有用测试集的。我使用的是ultralytics。）

import os
import random
import sys


root_path = 'E:\\datasets\\voc'
xmlfilepath = root_path + '/Annotations'
txtsavepath = root_path + '/ImageSets/Main'


if not os.path.exists(txtsavepath):
    os.makedirs(txtsavepath)

train_test_percent = 1.0  # (训练集+验证集)/(训练集+验证集+测试集)
train_valid_percent = 0.8  # 训练集/(训练集+验证集)

total_xml = os.listdir(xmlfilepath)
num = len(total_xml)
list = range(num)
tv = int(num * train_test_percent)   # 训练集+验证集数量
ts = int(num-tv)   # 测试集数量
tr = int(tv * train_valid_percent)  # 训练集数量
tz = int(tv-tr)   # 验证集数量
trainval = random.sample(list, tv)
train = random.sample(trainval, tr)

print("train and valid size:", tv)
print("train size:", tr)
print("test size:", ts)
print("valid size:", tz)

# ftrainall = open(txtsavepath + '/ftrainall.txt', 'w')
ftest = open(txtsavepath + '/test.txt', 'w')
ftrain = open(txtsavepath + '/train.txt', 'w')
fvalid = open(txtsavepath + '/valid.txt', 'w')

ftestimg = open(txtsavepath + '/img_test.txt', 'w')
ftrainimg = open(txtsavepath + '/img_train.txt', 'w')
fvalidimg = open(txtsavepath + '/img_valid.txt', 'w')

for i in list:
    name = total_xml[i][:-4] + '.txt' + '\n'
    imgname = total_xml[i][:-4] + '.jpg' + '\n'
    if i in trainval:
        # ftrainall.write(name)
        if i in train:
            ftrain.write(name)
            ftrainimg.write(imgname)
        else:
            fvalid.write(name)
            fvalidimg.write(imgname)
    else:
        ftest.write(name)
        ftestimg.write(imgname)

# ftrainall.close()
ftrain.close()
fvalid.close()
ftest.close()

ftrainimg.close()
fvalidimg.close()
ftestimg.close()

同样，你需要修改root_path成你自己的路径，和上面改成一样就行。训练集、验证集和测试集三者的比例关系可以在代码中修改。运行之后会在root_path路径下生成一个ImageSets文件夹。
里面有个Main文件夹，里面放着分配好的含有训练集、验证集和测试集图片名称和对应的标注文件名称的文本文件。之后我们要将这些文件重构成符合训练代码需要的文件形式。代码如下：

import os
import shutil

# 获取分割好的train\test\valid名称
img_txt_cg_train = []
img_txt_cg_test = []
img_txt_cg_valid = []
label_txt_cg_train = []
label_txt_cg_test = []
label_txt_cg_valid = []

root_path = 'E:\\datasets\\voc'
path = root_path + '\\ImageSets\\Main\\'

for line in open(path+"img_train.txt"):
    line=line.strip('\n')
    img_txt_cg_train.append(line)
for line1 in open(path+"img_test.txt"):
    line1=line1.strip('\n')
    img_txt_cg_test.append(line1)
for line2 in open(path+"img_valid.txt"):
    line2=line2.strip('\n')
    img_txt_cg_valid.append(line2)

for line3 in open(path+"train.txt"):
    line3=line3.strip('\n')
    label_txt_cg_train.append(line3)
for line4 in open(path+"test.txt"):
    line4=line4.strip('\n')
    label_txt_cg_test.append(line4)
for line5 in open(path+"valid.txt"):
    line5=line5.strip('\n')
    label_txt_cg_valid.append(line5)

# 建立cg数据的文件夹
new_dataset_train = root_path + '/data/train/images/'
new_dataset_test = root_path + '/data/test/images/'
new_dataset_valid = root_path + '/data/valid/images/'

new_dataset_trainl = root_path + '/data/train/labels/'
new_dataset_testl = root_path + '/data/test/labels/'
new_dataset_validl = root_path + '/data/valid/labels/'

if not os.path.exists(new_dataset_train):
    os.makedirs(new_dataset_train)
if not os.path.exists(new_dataset_test):
    os.makedirs(new_dataset_test)
if not os.path.exists(new_dataset_valid):
    os.makedirs(new_dataset_valid)
if not os.path.exists(new_dataset_trainl):
    os.makedirs(new_dataset_trainl)
if not os.path.exists(new_dataset_testl):
    os.makedirs(new_dataset_testl)
if not os.path.exists(new_dataset_validl):
    os.makedirs(new_dataset_validl)

# cg移动
fimg = root_path + '\\JPEGImages\\'
flable = root_path + '\\worktxt\\'

# 小数据建议：copy 大数据建议：move
for i in range(len(img_txt_cg_train)):
    shutil.copy(fimg+str(img_txt_cg_train[i]),new_dataset_train)
    shutil.copy(flable+str(label_txt_cg_train[i]),new_dataset_trainl)
for j in range(len(img_txt_cg_test)):
    shutil.copy(fimg+str(img_txt_cg_test[j]),new_dataset_test)
    shutil.copy(flable+str(label_txt_cg_test[j]),new_dataset_testl)
for q in range(len(img_txt_cg_valid)):
    shutil.copy(fimg+str(img_txt_cg_valid[q]),new_dataset_valid)
    shutil.copy(flable+str(label_txt_cg_valid[q]),new_dataset_validl)

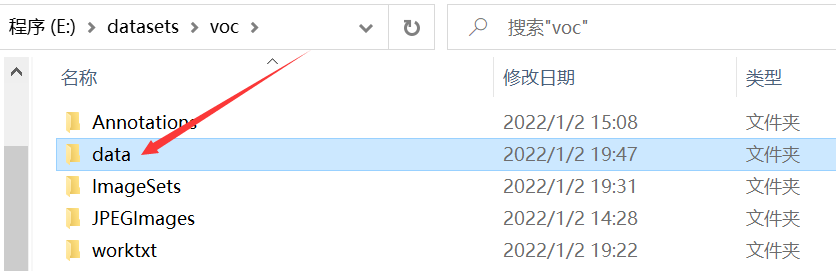

同样，你要把代码当中的root_path改成你JPEGImages所在的文件路径。改成和上面一样就行。运行之后会在root_path路径下生成一个data文件夹，里面装的是yolov5训练要用到的数据文件。

然后在你放yolov5代码的文件夹的同级路径下新建一个datasets文件夹，如果你已经跑过github上用来演示的coco128数据集的话，那应该已经有这个文件夹了就不需要新建了。
新建完之后，将刚刚的data文件夹复制到datasets文件夹下。或者你就先新建一个datasets文件夹，然后修改上面的第三段程序里的路径直接将data文件夹生成到你的datasets文件夹下，省事一点。
然后修改文件夹的名称，比如我这个数据集里全是信号的时频图，我修改成Signals。
到此，训练要用到的数据集，验证集，测试集（没有用到测试集）就都已经准备好了。

这部分的代码来自制作你自己的yolov5数据集并进行训练

3、修改训练相关的代码

在上一步完成之后就可以开始训练了。如果你只是想先跑通的话，图中我用红色标出的都是需要修改的。其他的你不知道干嘛的就不要动它。第一个weights，改成yolov5s.pt。如果你想用其他的权重，像yolov5m.pt，你需要自己去下载然后放到你的yolov5代码文件夹下。
第二个data，这个在修改之前，需要自己在data文件夹下面新建一个.yaml文件，我是复制的coco128.yaml重命名然后修改的。
内容如下，我画红线的都是要改的：
如果你上面都是跟着我的步骤来的话，train和val这俩行改成和我一样就行，path那一行把Signals改成你自己命名的文件夹名称（就刚刚生成的data文件夹）。不用test的话，test那一行也不用动它了。然后是类别数量nc，根据自己情况修改。类别名称，如果你不止一个，像下图这样一个一个加进去就好了。
实际上.yaml文件需要的内容就这六个。
修改保存完之后就可以修改刚刚data的那一行了。
然后是epochs，训练轮数，根据自己情况修改即可。
最后是batch_size，如果你的显卡显存不是很大，图片大小也不是很小的话，建议把batch_size设置地小一点。我显卡现存是12G，设的32。你可以由大到小一点一点的改，直到不报OOM（Out Of Memory）的错误就行。
最后就可以运行train.py程序了。
训练过程可视化，yolov5里用的是wandb，但我相信不是所有人都可以用wandb的，如果你是每次运行到第29轮报错的话，可以看我的这篇文章。
毕业设计记录-yolov5的wandb报错，原因和解决方法（非屏蔽wandb）
另外还有其他俩个可视化方案。
毕业设计记录-Pytorch学习-tensorboardX训练过程可视化
毕业设计记录-Pytorch学习-HidderLayer训练过程可视化

4、用训练好的权重来测试

训练完成之后，代码会打印出各种输出的文件夹路径。可以自行看训练结束后打印的东西。
我们训练好的权重就放在了weights文件夹下面，有俩个一个是精度最高的，一个是最后的。
我是使用的best.pt，将best.pt复制到yolov5代码文件夹里，如下图。
然后把你要测试的图片全都放到这个目录下

最后修改detect.py文件中我圈出来的部分，改成best.pt。
然后运行detect.py，运行结束之后，也会打印出输出的路径。如下

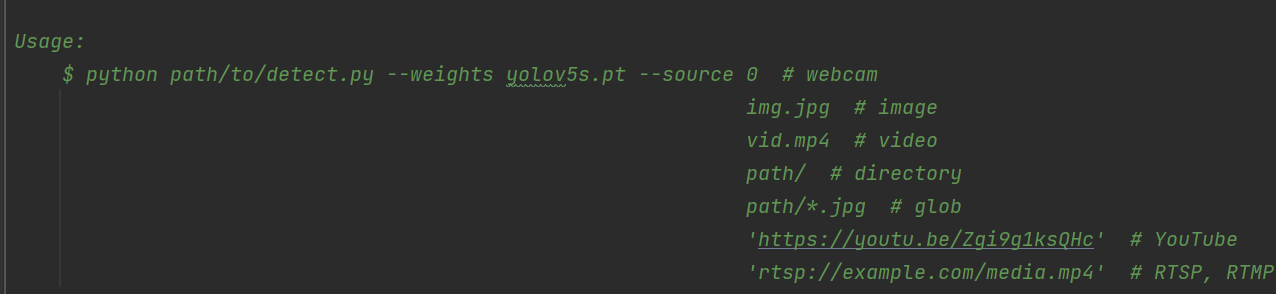

如果你想测试视频，按住shift，然后鼠标右击，打开power shell窗口输入如下指令。指令中的路径根据自己的来。
