准备工作
- Ubuntu18.04+ROS Melodic
- ZED ROS环境配置与相机内参标定
- Velodyne ROS环境配置
- ZED 和 VLP-16的外参标定
一、编译calibration_toolkit
mkdir -p calibration_toolkit
安装nlopt
标定工具箱依赖于nlopt
cd calibration_toolkit
git clone git://github.com/stevengj/nlopt.git
cd nlopt
mkdir -p build&&cd build
cmake ..
make
sudo make install
编译calibration_camera_lidar
cd ~/calibration_toolkit
mkdir -p calibration/src&&cd calibration/src
git clone https://github.com/XidianLemon/calibration_camera_lidar.git
cd ..
Ubuntu18.04的ROS版本是melodic，而calibration_toolkit不支持melodic，所以在执行catkin_make前需把~/calibration/src/calibration_camera_lidar/ls_calibration/calibration_camera_lidar目录下的CMakeLists.txt文件,否则也能编译完成后没有calibration_toolkit节点。
# 新建终端
cd ~/calibration_toolkit/calibration/src/calibration_camera_lidar/ls_calibration/calibration_camera_lidar
sudo gedit CMakeLists.txt
在CMakeLists.txt中所有的if ("${ROS_VERSION}" MATCHES "(indigo|jade|kinetic)")后面增加自己的ROS版本melodic，如下图所示：
之后便可在原终端中执行catkin_make，在catkin_make编译过程中：
１. 若出现Could not find the required component ‘jsk_recognition_msgs’报错：
解决方法：
# 新建终端
sudo apt-get install ros-melodic-jsk-recognition-msgs
2.若出现Could not find the required component ‘pcl_ros’报错：
解决方法：
# 新建终端
sudo apt-get install ros-melodic-pcl-ros
然后在之前的终端中重新执行catkin_make，编译完成结果如下图：
测试编译结果
新建终端
roscore
新建终端
# 进入calibration目录
cd ~/calibration_toolkit/calibration
# 终端输入：
source devel/setup.bash
rosrun calibration_camera_lidar calibration_toolkit
若报错error while loading shared libraries: libnlopt.so.0: cannot open shared object file: No such file or directory
解决方案
cd /etc/ld.so.conf.d
sudo touch libnlopt.conf
sudo gedit libnlopt.conf
添加/usr/local/lib
# 然后在上面终端输入
sudo ldconfig
在上面source过的终端重新运行
rosrun calibration_camera_lidar calibration_toolkit

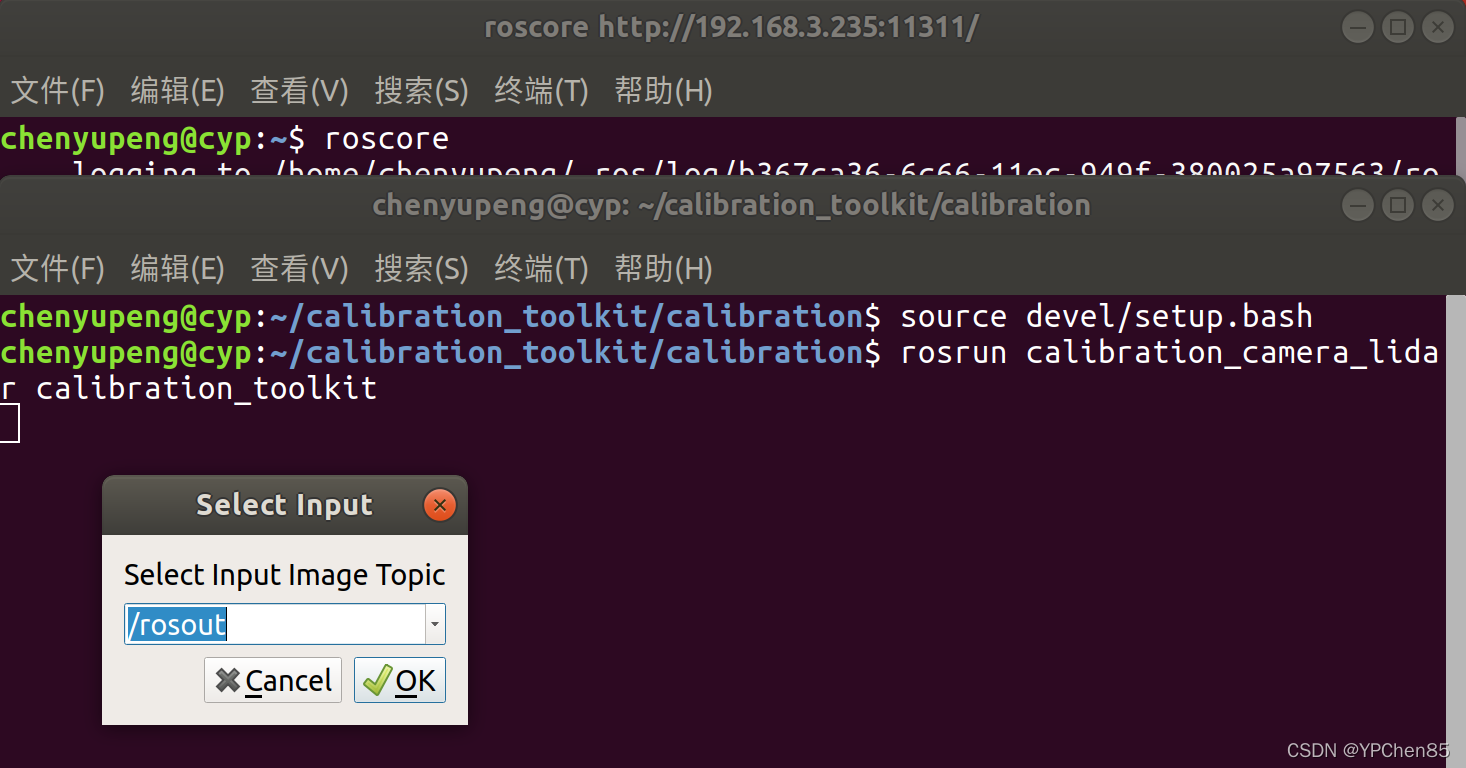

如下图：
二、录制标定数据
制作标定板
启动雷达
source ~/velodyne_ws/devel/setup.bash
roslaunch velodyne_pointcloud VLP16_points.launch
启动相机
source ~/zed_ws/devel/setup.bash
roslaunch zed_wrapper zed.launch
录制bag
打开rostopic list，查看发布话题

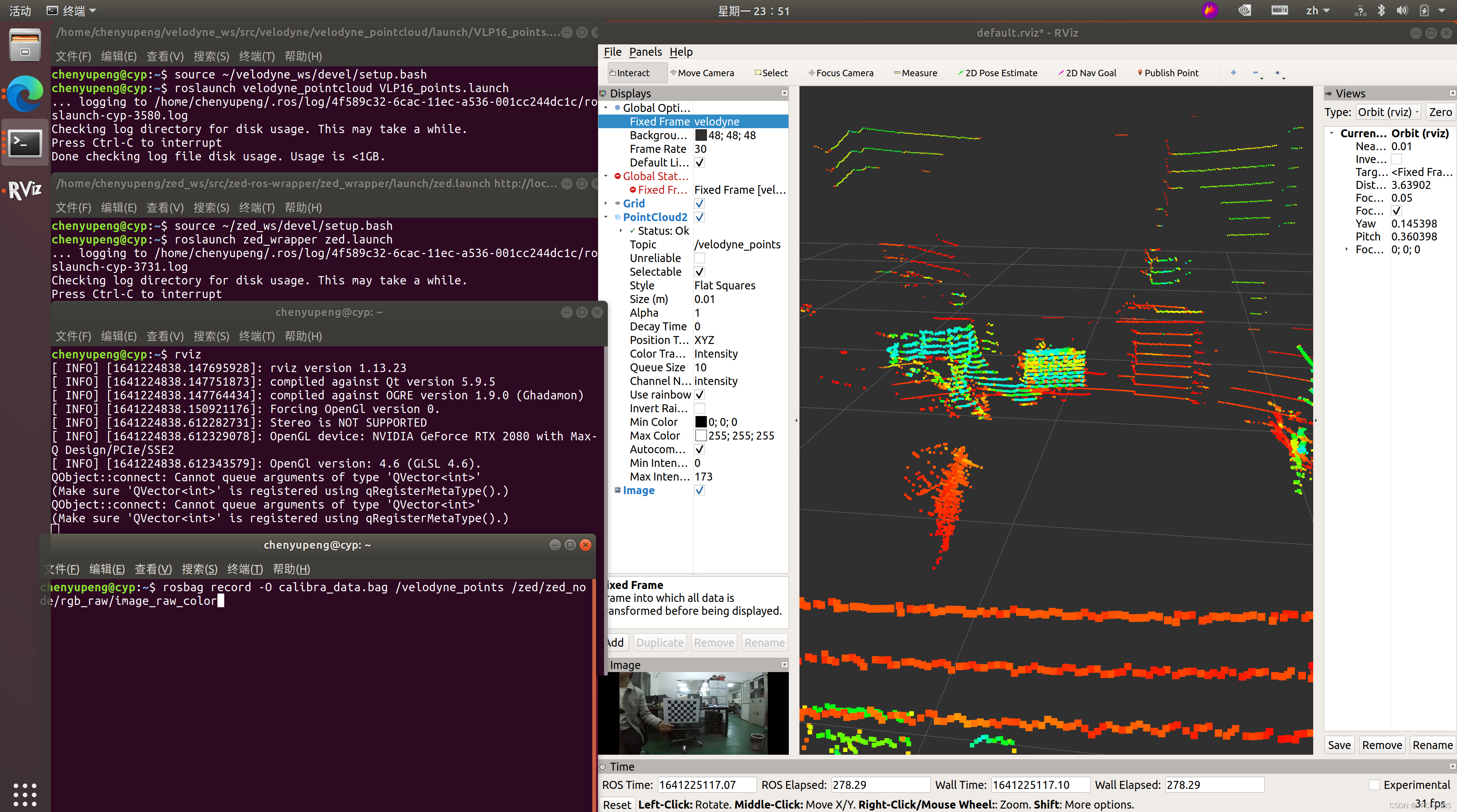

打开rviz，查看点云和图像信息，保证保定板在相机和雷达视野范围内
# 录制
rosbag record -O [bag_name] [topic1] [topic2] [...] #不加中括号
# 信息
rosbag info [bag_file] #不加中括号
# 播放
rosbag play [bag_file] #不加中括号
录制标定数据
# 录制ZED左右相机话题和VLP-16雷达话题 Bag
rosbag record -O zed_lidar_calibration.bag /velodyne_points /zed/zed_node/left_raw/image_raw_color /zed/zed_node/right_raw/image_raw_color
注意事项：
16线雷达点云比较稀疏，相机拍摄距离有限，所以标定是不要站得太远，并且在每个位置上缓慢做“上仰、下俯 、中间、左偏、右偏”五个动作。
| 左边 | 中间 | 右边 |
|---|---|---|
| 左近 | 中近 | 右近 |
| 左中 | 中中 | 右中 |
| 左远 | 中远 | 右远 |
三、ZED相机和VLP-16雷达外参标定
标定工具订阅的是/points_raw话题，需要将激光雷达的原始节点名称改为/points_raw。
回放雷达相机 bag
roscore
# 新建终端
rosbag play --pause zed_lidar_calibration.bag /velodyne_points:=/points_raw
# --pause 表示在启动瞬间暂停，无该参数可在启动瞬间手动按空格暂停
启动标定工具
# 新建终端
source ~/calibration_toolkit/calibration/devel/setup.bash
rosrun calibration_camera_lidar calibration_toolkit
选择输入图像话题：ZED 的左图像话题

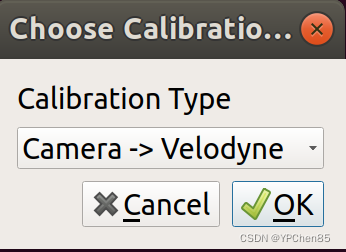

选择标定模式：Camera->Velodyne
相机雷达标定工具主界面MainWindow如图：
配置标定板棋盘格参数：
- pattern size(m)：标定板单元格的边长，单位m，实验使用的标定板为0.097×0.097；
- pattern number：标定板(每列单元格的个数-1)??×(每行单元格的个数-1)， 实验使用的标定板为6×8；
- 设置后，重启标定工具箱保存参数；
- 点击Load导入相机内参YAML文件，可通过ROS下ZED相机的安装与标定求得。
开始标定

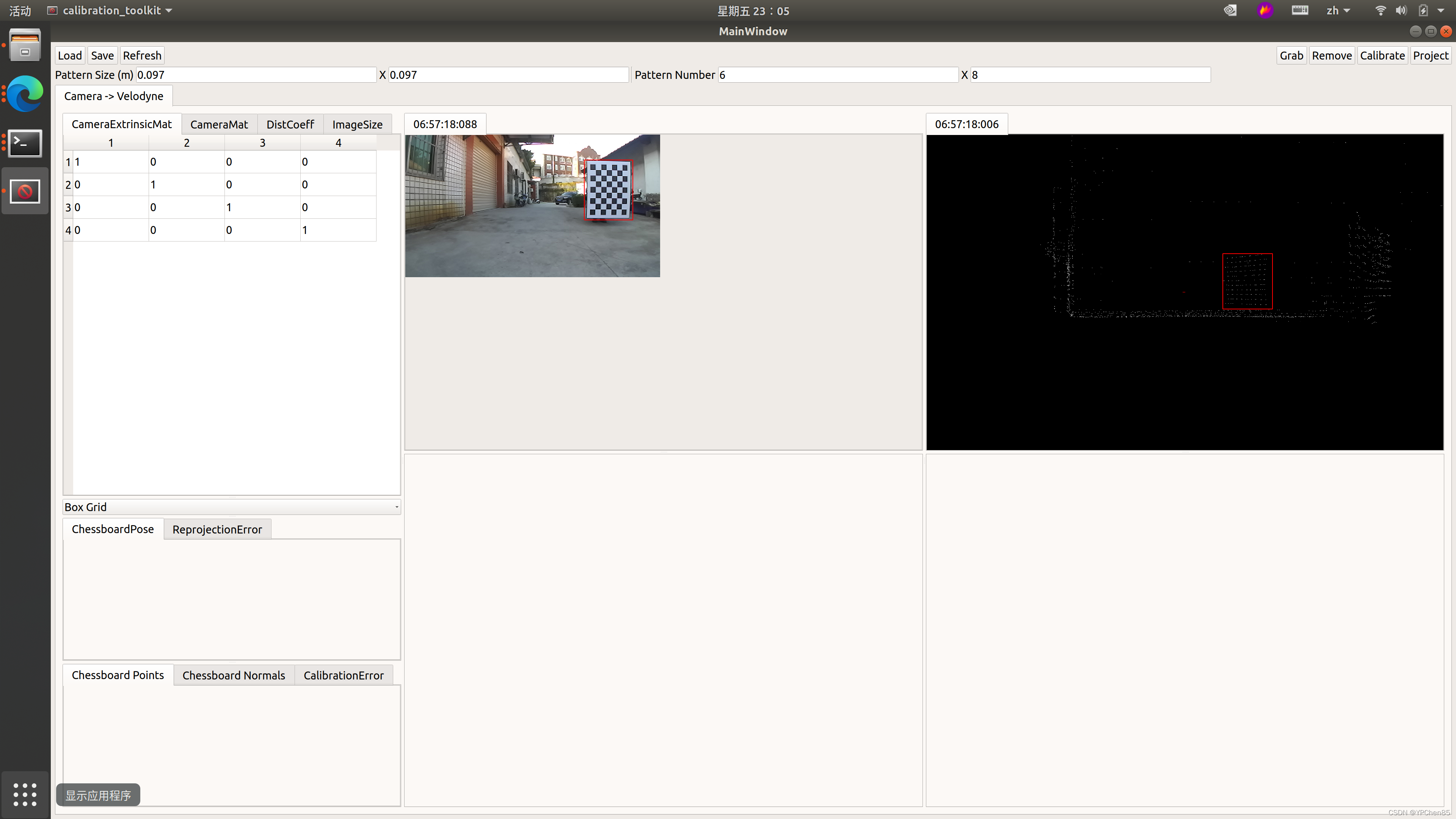

Step 1：打开回放bag 终端，按空格继续回放数据，主界面会显示相机图像：
Step 2：得到一个较好雷达图像时按空格暂停，调整雷达视角使点云中标定板处于窗口中心位置（先按E再按W把点云调整为前视图、最后使用+放大点云前视图，始终保持标定板点云图在窗口内）。
- 移动点云：↑、↓、←、→、PgUp、PgDn
- 旋转点云：a、d、w、s、q、e
- 切换模式： 1 透视投影、 2正交投影
- 视角缩放：减号缩小、加号放大
- 点云大小：o 小点云、p 大点云
- 改变点云窗口背景颜色：b

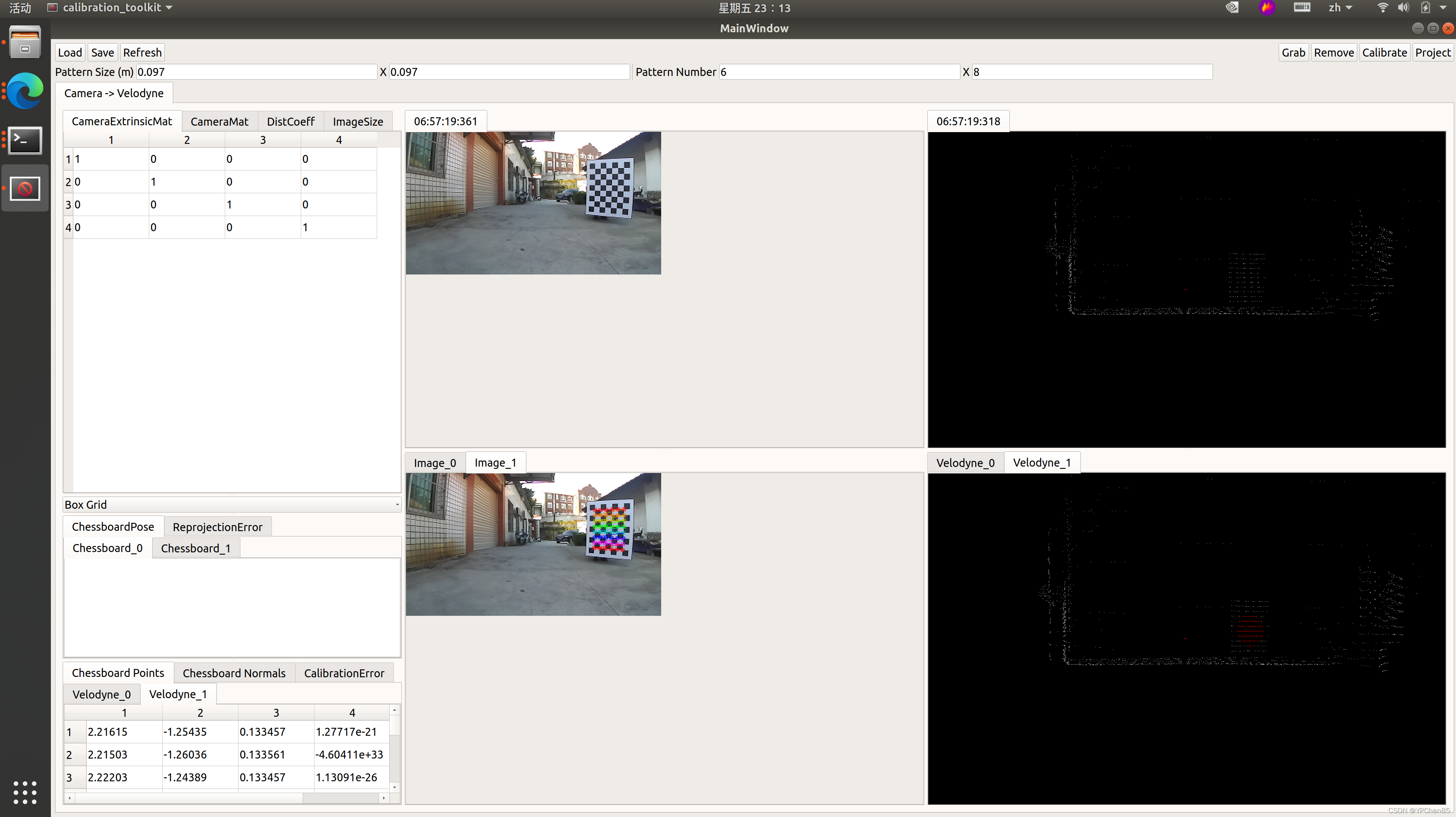

Step 3：点击[grab]进行捕捉，可以得到相机标定面(左下角)和对应的雷达点云图(右下角)
Step 4：在激光雷达图中框选标定板的中心位置选择一个圆形区域，尽量保证向外侧的平面法向量垂直于标定板平面(为了方便观察选中圆形区域在雷达点云图标定板的位置，可以按1切换到透视投影，再按加号放大，若选中区域没有在标定板中心，可以按2切换回正交投影，按右键取消选中区域，重新选取圆形区域，直到符合要求。)
Step 5：重复上述步骤，在每个位置选择多张进行标定，直至播完bag，
点击[calibrate]按钮计算外参矩阵数据；
Step 6：点击[project]查看标定效果，左下图中红点会散落到标定板，可以根据标定版上红点投影情况以及重投影误差确认标定结果；

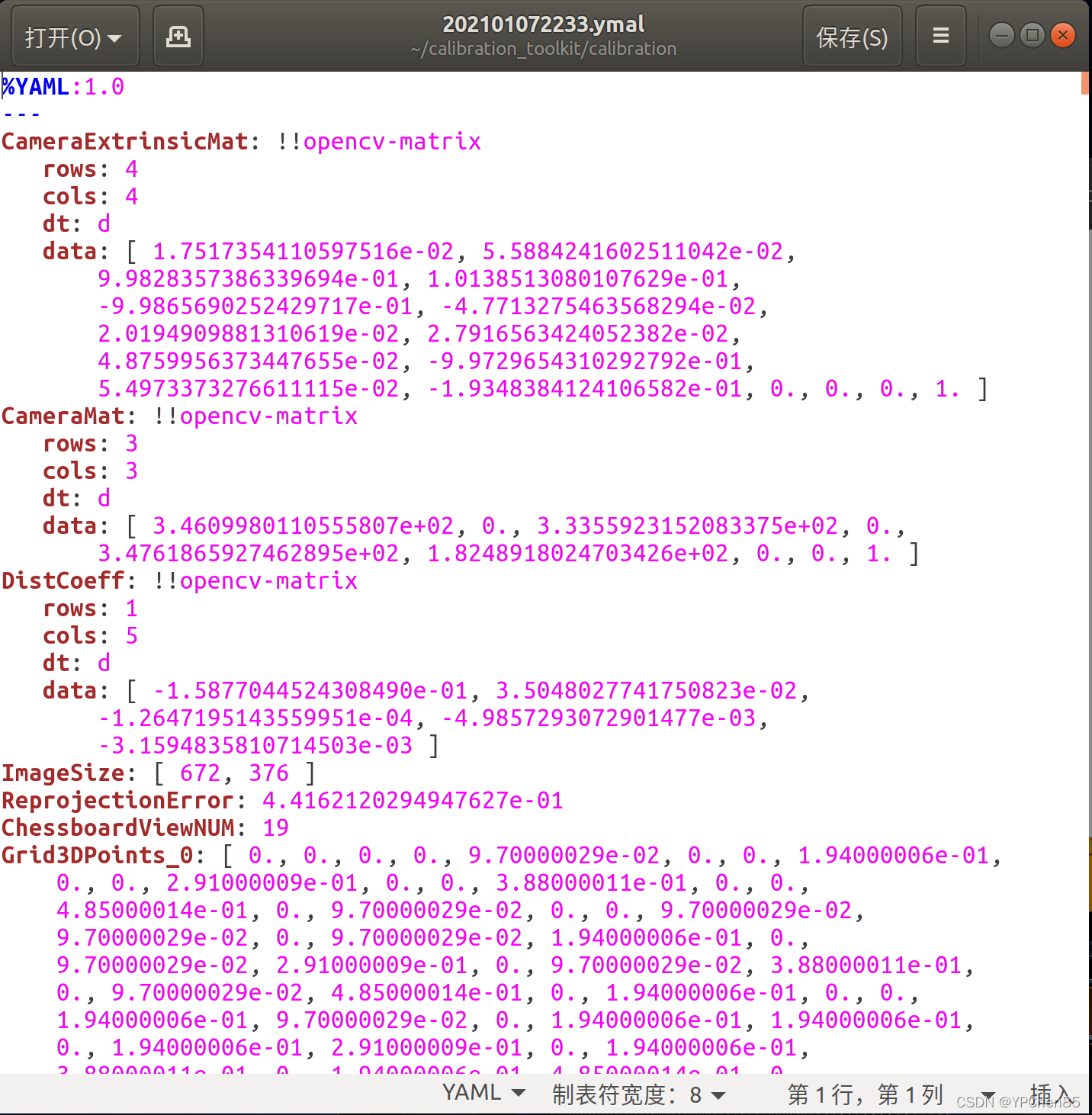

Step 7：点击[save]保存标定结果，可以保存相机、雷达各自的内参标定结果以及联合标定结果。
|
|

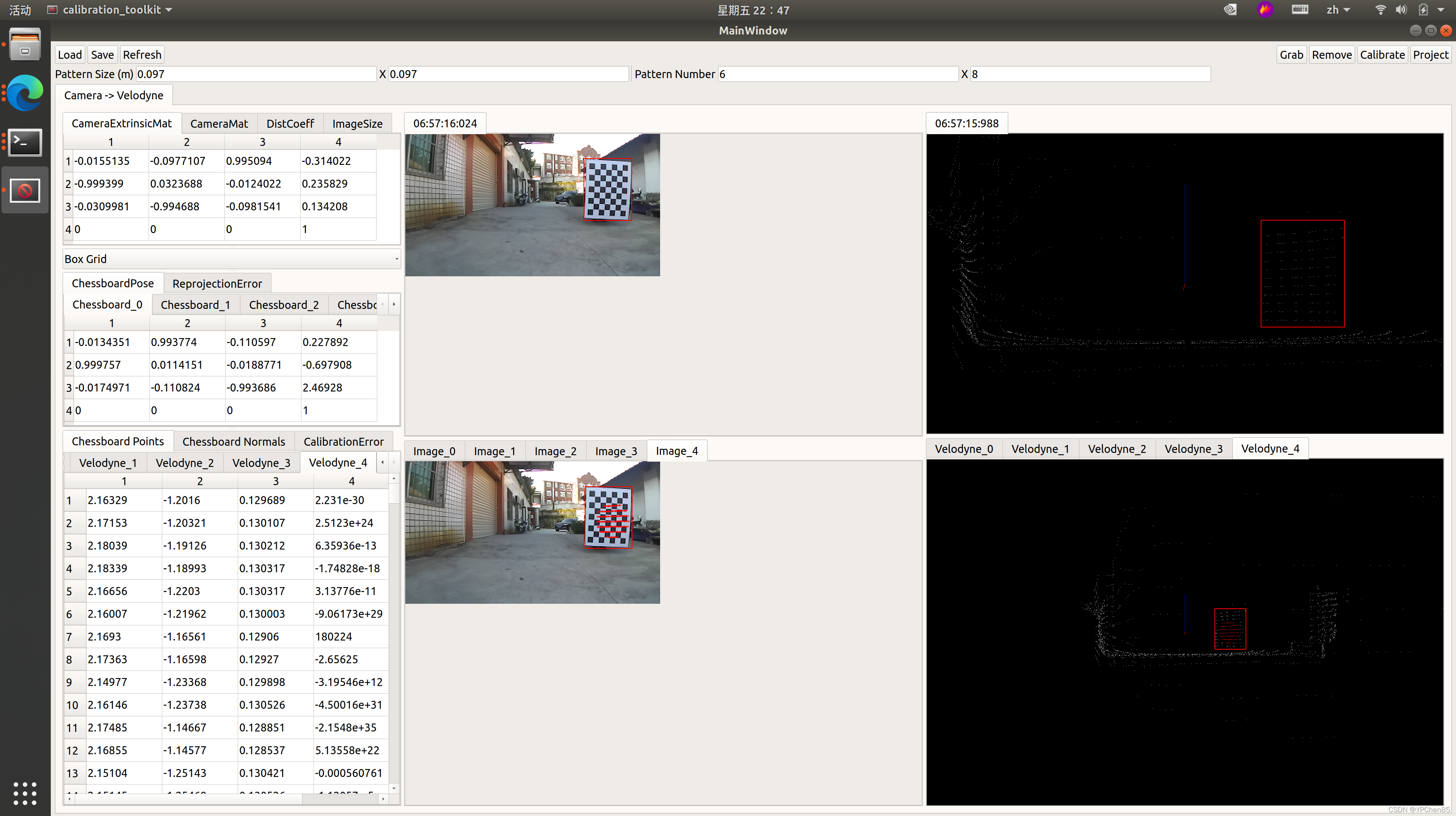

结果如图所示：
