[人工智能]用卷积神经网络实现表情识别

一、卷积神经网络简介

1.定义

卷积神经网络（Convolutional Neural Networks, CNN）是一类包含卷积计算且具有深度结构的前馈神经网络（Feedforward Neural Networks），是深度学习（deep learning）的代表算法之一。卷积神经网络具有表征学习（representation learning）能力，能够按其阶层结构对输入信息进行平移不变分类（shift-invariant classification），因此也被称为“平移不变人工神经网络（Shift-Invariant Artificial Neural Networks, SIANN）”。对卷积神经网络的研究始于二十世纪80至90年代，时间延迟网络和LeNet-5是最早出现的卷积神经网络；在二十一世纪后，随着深度学习理论的提出和数值计算设备的改进，卷积神经网络得到了快速发展，并被应用于计算机视觉、自然语言处理等领域。卷积神经网络仿造生物的视知觉（visual perception）机制构建，可以进行监督学习和非监督学习，其隐含层内的卷积核参数共享和层间连接的稀疏性使得卷积神经网络能够以较小的计算量对格点化（grid-like topology）特征，例如像素和音频进行学习、有稳定的效果且对数据没有额外的特征工程（feature engineering）要求

2.结构

输入层

卷积神经网络的输入层可以处理多维数据，常见地，一维卷积神经网络的输入层接收一维或二维数组，其中一维数组通常为时间或频谱采样；二维数组可能包含多个通道；二维卷积神经网络的输入层接收二维或三维数组；三维卷积神经网络的输入层接收四维数组。由于卷积神经网络在计算机视觉领域应用较广，因此许多研究在介绍其结构时预先假设了三维输入数据，即平面上的二维像素点和RGB通道。与其它神经网络算法类似，由于使用梯度下降算法进行学习，卷积神经网络的输入特征需要进行标准化处理。具体地，在将学习数据输入卷积神经网络前，需在通道或时间/频率维对输入数据进行归一化，若输入数据为像素，也可将分布于的原始像素值归一化至区间。输入特征的标准化有利于提升卷积神经网络的学习效率和表现。

隐含层

卷积神经网络的隐含层包含卷积层、池化层和全连接层3类常见构筑，在一些更为现代的算法中可能有Inception模块、残差块（residual block）等复杂构筑。在常见构筑中，卷积层和池化层为卷积神经网络特有。卷积层中的卷积核包含权重系数，而池化层不包含权重系数，因此在文献中，池化层可能不被认为是独立的层。以LeNet-5为例，3类常见构筑在隐含层中的顺序通常为：输入-卷积层-池化层-全连接层-输出。
卷积层（convolutional layer）
（1） 卷积核（convolutional kernel）
卷积层的功能是对输入数据进行特征提取，其内部包含多个卷积核，组成卷积核的每个元素都对应一个权重系数和一个偏差量（bias vector），类似于一个前馈神经网络的神经元（neuron）。卷积层内每个神经元都与前一层中位置接近的区域的多个神经元相连，区域的大小取决于卷积核的大小，在文献中被称为“感受野（receptive field）”，其含义可类比视觉皮层细胞的感受野。卷积核在工作时，会有规律地扫过输入特征，在感受野内对输入特征做矩阵元素乘法求和并叠加偏差量：


式中的求和部分等价于求解一次交叉相关（cross-correlation）。b为偏差量，和

表示第l+1层的卷积输入和输出，也被称为特征图（feature map），
为
的尺寸，这里假设特征图长宽相同。 对应特征图的像素，K 为特征图的通道数，f、S0 和p是卷积层参数，对应卷积核大小、卷积步长（stride）和填充（padding）层数。上式以二维卷积核作为例子，一维或三维卷积核的工作方式与之类似。理论上卷积核也可以先翻转180度，再求解交叉相关，其结果等价于满足交换律的线性卷积（linear convolution），但这样做在增加求解步骤的同时并不能为求解参数取得便利，因此线性卷积核使用交叉相关代替了卷积。特殊地，当卷积核是大小f=1 ，步长 且不包含填充的单位卷积核时，卷积层内的交叉相关计算等价于矩阵乘法，并由此在卷积层间构建了全连接网络：

由单位卷积核组成的卷积层也被称为网中网（Network-In-Network, NIN）或多层感知器卷积层（multilayer perceptron convolution layer, mlpconv）。单位卷积核可以在保持特征图尺寸的同时减少图的通道数从而降低卷积层的计算量。完全由单位卷积核构建的卷积神经网络是一个包含参数共享的多层感知器（Muti-Layer Perceptron, MLP）。

在线性卷积的基础上，一些卷积神经网络使用了更为复杂的卷积，包括平铺卷积（tiled convolution）、反卷积（deconvolution）和扩张卷积（dilated convolution）。平铺卷积的卷积核只扫过特征图的一部份，剩余部分由同层的其它卷积核处理，因此卷积层间的参数仅被部分共享，有利于神经网络捕捉输入图像的旋转不变（shift-invariant）特征。反卷积或转置卷积（transposed convolution）将单个的输入激励与多个输出激励相连接，对输入图像进行放大。由反卷积和向上池化层（up-pooling layer）构成的卷积神经网络在图像语义分割（semantic segmentation）领域有应用，也被用于构建卷积自编码器（Convolutional AutoEncoder, CAE）。扩张卷积在线性卷积的基础上引入扩张率以提高卷积核的感受野，从而获得特征图的更多信息，在面向序列数据使用时有利于捕捉学习目标的长距离依赖（long-range dependency）。使用扩张卷积的卷积神经网络主要被用于自然语言处理（Natrual Language Processing, NLP）领域，例如机器翻译、语音识别等。
（2）卷积层参数

卷积核中RGB图像的按0填充,卷积层参数包括卷积核大小、步长和填充，三者共同决定了卷积层输出特征图的尺寸，是卷积神经网络的超参数。其中卷积核大小可以指定为小于输入图像尺寸的任意值，卷积核越大，可提取的输入特征越复杂。卷积步长定义了卷积核相邻两次扫过特征图时位置的距离，卷积步长为1时，卷积核会逐个扫过特征图的元素，步长为n时会在下一次扫描跳过n-1个像素。由卷积核的交叉相关计算可知，随着卷积层的堆叠，特征图的尺寸会逐步减小，例如16×16的输入图像在经过单位步长、无填充的5×5的卷积核后，会输出12×12的特征图。为此，填充是在特征图通过卷积核之前人为增大其尺寸以抵消计算中尺寸收缩影响的方法。常见的填充方法为按0填充和重复边界值填充（replication padding）。

填充依据其层数和目的可分为四类：

①有效填充（valid padding）：即完全不使用填充，卷积核只允许访问特征图中包含完整感受野的位置。输出的所有像素都是输入中相同数量像素的函数。使用有效填充的卷积被称为“窄卷积（narrow convolution）”，窄卷积输出的特征图尺寸为(L-f)/s+1。

②相同填充/半填充（same/half padding）：只进行足够的填充来保持输出和输入的特征图尺寸相同。相同填充下特征图的尺寸不会缩减但输入像素中靠近边界的部分相比于中间部分对于特征图的影响更小，即存在边界像素的欠表达。使用相同填充的卷积被称为“等长卷积（equal-width convolution）”。

③全填充（full padding）：进行足够多的填充使得每个像素在每个方向上被访问的次数相同。步长为1时，全填充输出的特征图尺寸为L+f-1，大于输入值。使用全填充的卷积被称为“宽卷积（wide convolution）”

④任意填充（arbitrary padding）：介于有效填充和全填充之间，人为设定的填充，较少使用。

带入先前的例子，若16×16的输入图像在经过单位步长的5×5的卷积核之前先进行相同填充，则会在水平和垂直方向填充两层，即两侧各增加2个像素（p=2 ）变为20×20大小的图像，通过卷积核后，输出的特征图尺寸为16×16，保持了原本的尺寸。

（3）激励函数（activation function）卷积层中包含激励函数以协助表达复杂特征，其表示形式如下：

类似于其它深度学习算法，卷积神经网络通常使用线性整流函数（Rectified Linear Unit, ReLU），其它类似ReLU的变体包括有斜率的ReLU（Leaky ReLU, LReLU）、参数化的ReLU（Parametric ReLU, PReLU）、随机化的ReLU（Randomized ReLU, RReLU）、指数线性单元（Exponential Linear Unit, ELU）等。在ReLU出现以前，Sigmoid函数和双曲正切函数（hyperbolic tangent）也有被使用。激励函数操作通常在卷积核之后，一些使用预激活（preactivation）技术的算法将激励函数置于卷积核之前。在一些早期的卷积神经网络研究，例如LeNet-5中，激励函数在池化层之后。

池化层（pooling layer）
在卷积层进行特征提取后，输出的特征图会被传递至池化层进行特征选择和信息过滤。池化层包含预设定的池化函数，其功能是将特征图中单个点的结果替换为其相邻区域的特征图统计量。池化层选取池化区域与卷积核扫描特征图步骤相同，由池化大小、步长和填充控制。
（1）Lp池化（Lp pooling）
Lp池化是一类受视觉皮层内阶层结构启发而建立的池化模型，其一般表示形式为

式中步长 、像素的含义与卷积层相同，p 是预指定参数。当p=1时，Lp池化在池化区域内取均值，被称为均值池化（average pooling）；当 时，Lp池化在区域内取极大值，被称为极大池化（max pooling）。均值池化和极大池化是在卷积神经网络的设计中被长期使用的池化方法，二者以损失特征图的部分信息或尺寸为代价保留图像的背景和纹理信息。此外p=2 时的L2池化在一些工作中也有使用。
（2）随机/混合池化
混合池化（mixed pooling）和随机池化（stochastic pooling）是Lp池化概念的延伸。随机池化会在其池化区域内按特定的概率分布随机选取一值，以确保部分非极大的激励信号能够进入下一个构筑。混合池化可以表示为均值池化和极大池化的线性组合：

有研究表明，相比于均值和极大池化，混合池化和随机池化具有正则化的功能，有利于避免卷积神经网络出现过拟合。

（3）谱池化（spectral pooling）
谱池化是基于FFT的池化方法，可以和FFT卷积一起被用于构建基于FFT的卷积神经网络。在给定特征图尺寸 ，和池化层输出尺寸时 ，谱池化对特征图的每个通道分别进行DFT变换，并从频谱中心截取n×n大小的序列进行DFT逆变换得到池化结果。谱池化有滤波功能，可以在保存输入特征的低频变化信息的同时，调整特征图的大小。基于成熟的FFT算法，谱池化能够以很小的计算量完成。

全连接层（fully-connected layer）
卷积神经网络中的全连接层等价于传统前馈神经网络中的隐含层。全连接层位于卷积神经网络隐含层的最后部分，并只向其它全连接层传递信号。特征图在全连接层中会失去空间拓扑结构，被展开为向量并通过激励函数。按表征学习观点，卷积神经网络中的卷积层和池化层能够对输入数据进行特征提取，全连接层的作用则是对提取的特征进行非线性组合以得到输出，即全连接层本身不被期望具有特征提取能力，而是试图利用现有的高阶特征完成学习目标。在一些卷积神经网络中，全连接层的功能可由全局均值池化（global average pooling）取代，全局均值池化会将特征图每个通道的所有值取平均，即若有7×7×256的特征图，全局均值池化将返回一个256的向量，其中每个元素都是7×7，步长为7，无填充的均值池化。

输出层

卷积神经网络中输出层的上游通常是全连接层，因此其结构和工作原理与传统前馈神经网络中的输出层相同。对于图像分类问题，输出层使用逻辑函数或归一化指数函数（softmax function）输出分类标签。在物体识别（object detection）问题中，输出层可设计为输出物体的中心坐标、大小和分类。在图像语义分割中，输出层直接输出每个像素的分类结果。

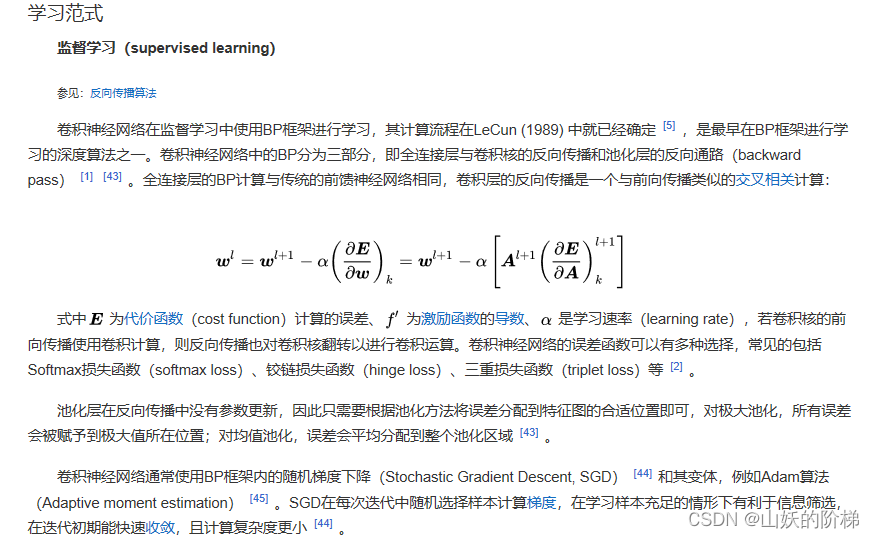

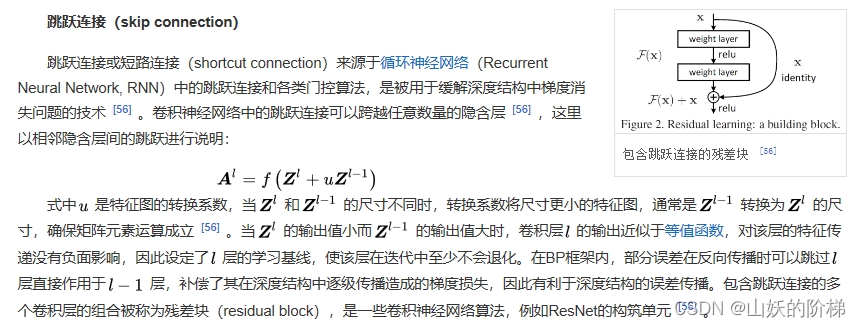

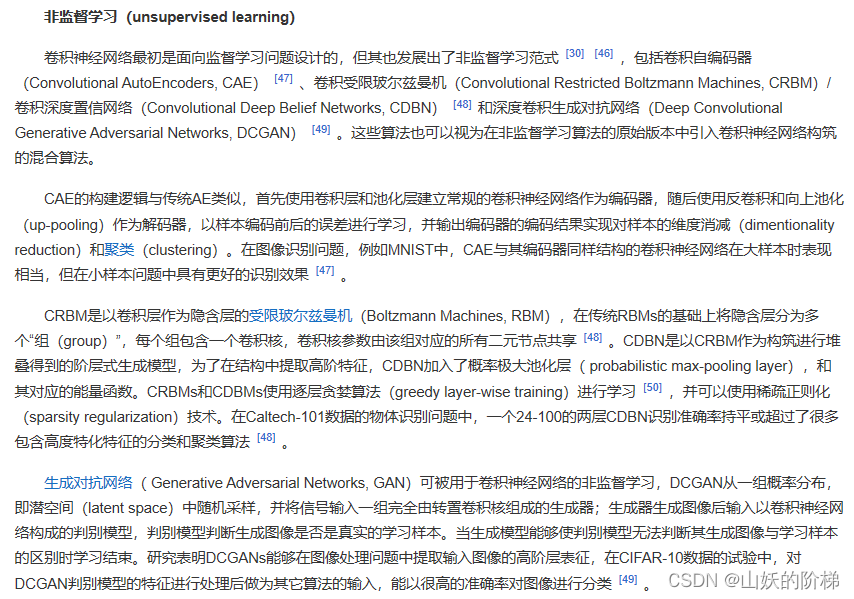

3.理论

4.性质

连接性

卷积神经网络中卷积层间的连接被称为稀疏连接（sparse connection），即相比于前馈神经网络中的全连接，卷积层中的神经元仅与其相邻层的部分，而非全部神经元相连。具体地，卷积神经网络第l层特征图中的任意一个像素（神经元）都仅是l-1层中卷积核所定义的感受野内的像素的线性组合。卷积神经网络的稀疏连接具有正则化的效果，提高了网络结构的稳定性和泛化能力，避免过度拟合，同时，稀疏连接减少了权重参数的总量，有利于神经网络的快速学习，和在计算时减少内存开销。卷积神经网络中特征图同一通道内的所有像素共享一组卷积核权重系数，该性质被称为权重共享（weight sharing）。权重共享将卷积神经网络和其它包含局部连接结构的神经网络相区分，后者虽然使用了稀疏连接，但不同连接的权重是不同的。权重共享和稀疏连接一样，减少了卷积神经网络的参数总量，并具有正则化的效果。在全连接网络视角下，卷积神经网络的稀疏连接和权重共享可以被视为两个无限强的先验（pirior），即一个隐含层神经元在其感受野之外的所有权重系数恒为0（但感受野可以在空间移动）；且在一个通道内，所有神经元的权重系数相同。

表征学习

基于反卷积和向上池化的卷积神经网络特征重构。作为深度学习的代表算法，卷积神经网络具有表征学习能力，即能够从输入信息中提取高阶特征。具体地，卷积神经网络中的卷积层和池化层能够响应输入特征的平移不变性，即能够识别位于空间不同位置的相近特征。能够提取平移不变特征是卷积神经网络在计算机视觉问题中得到应用的原因之一。平移不变特征在卷积神经网络内部的传递具有一般性的规律。在图像处理问题中，卷积神经网络前部的特征图通常会提取图像中有代表性的高频和低频特征；随后经过池化的特征图会显示出输入图像的边缘特征（aliasing artifacts）；当信号进入更深的隐含层后，其更一般、更完整的特征会被提取。反卷积和反池化（un-pooling）可以对卷积神经网络的隐含层特征进行可视化。一个成功的卷积神经网络中，传递至全连接层的特征图会包含与学习目标相同的特征，例如图像分类中各个类别的完整图像。

生物学相似性

卷积神经网络中基于感受野设定的稀疏连接有明确对应的神经科学过程——视觉神经系统中视觉皮层（visual cortex）对视觉空间（visual space）的组织。视觉皮层细胞从视网膜上的光感受器接收信号，但单个视觉皮层细胞不会接收光感受器的所有信号，而是只接受其所支配的刺激区域，即感受野内的信号。只有感受野内的刺激才能够激活该神经元。多个视觉皮层细胞通过系统地将感受野叠加完整接收视网膜传递的信号并建立视觉空间。事实上机器学习的“感受野”一词即来自其对应的生物学研究。卷积神经网络中的权重共享的性质在生物学中没有明确证据，但在对与大脑学习密切相关的目标传播（target-propagation, TP）和反馈调整（feedback alignment, FA） 机制的研究中，权重共享提升了学习效果。

二、在python环境下实现

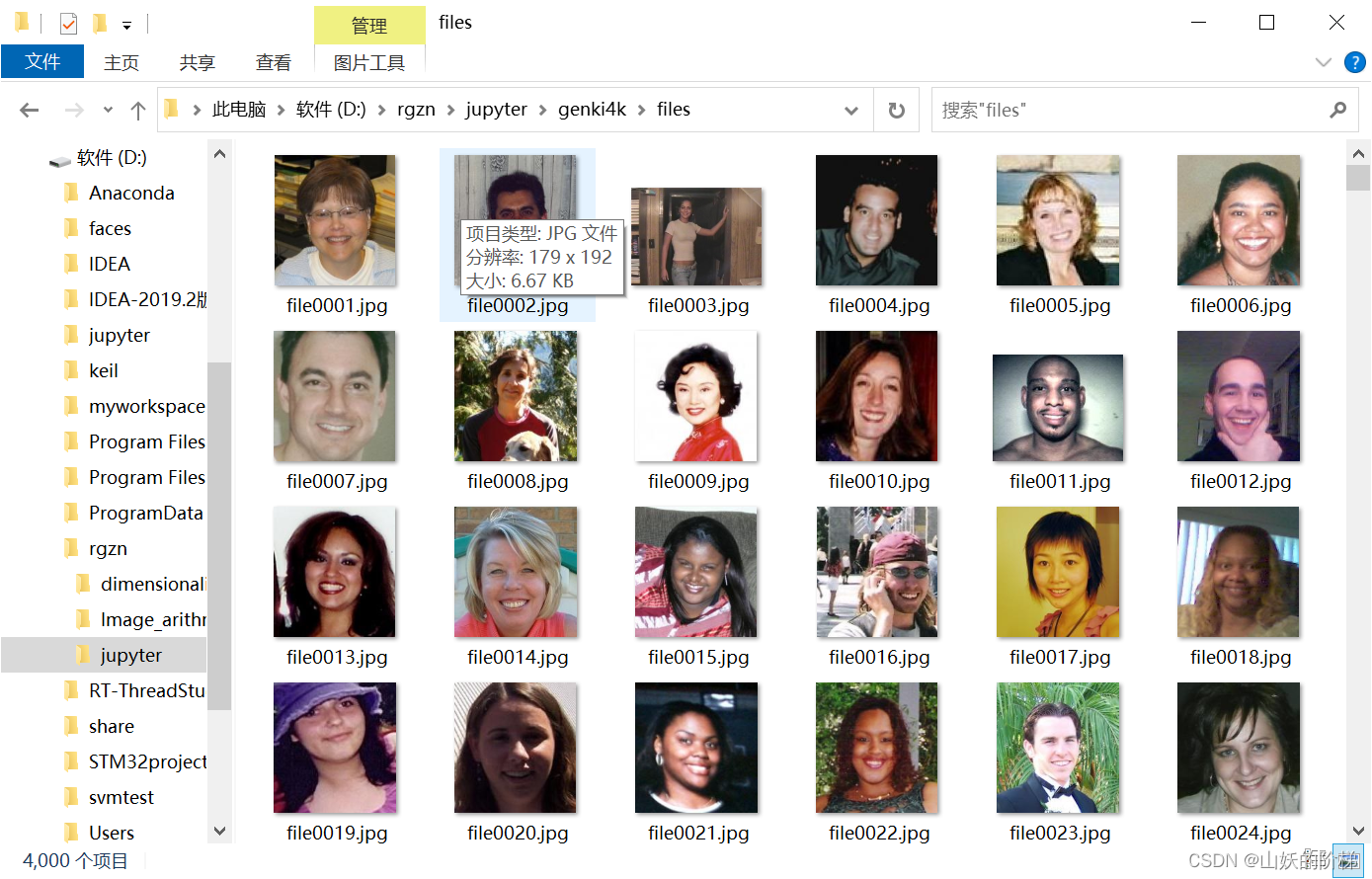

1.下载genki-4k数据集

2.对图片进行预处理

import dlib         # 人脸识别的库dlib
import numpy as np  # 数据处理的库numpy
import cv2          # 图像处理的库OpenCv
import os

# dlib预测器
detector = dlib.get_frontal_face_detector()
predictor = dlib.shape_predictor('D:\\shape_predictor_68_face_landmarks.dat')

# 读取图像的路径
path_read = "D:\\rgzn\\jupyter\\genki4k\\files"
num=0
for file_name in os.listdir(path_read):
	#aa是图片的全路径
    aa=(path_read +"/"+file_name)
    #读入的图片的路径中含非英文
    img=cv2.imdecode(np.fromfile(aa, dtype=np.uint8), cv2.IMREAD_UNCHANGED)
    #获取图片的宽高
    img_shape=img.shape
    img_height=img_shape[0]
    img_width=img_shape[1]

    # 用来存储生成的单张人脸的路径
    path_save="D:\\rgzn\\jupyter\\genki4k\\files1"
    # dlib检测
    dets = detector(img,1)
    print("人脸数：", len(dets))
    for k, d in enumerate(dets):
        if len(dets)>1:
            continue
        num=num+1
        # 计算矩形大小
        # (x,y), (宽度width, 高度height)
        pos_start = tuple([d.left(), d.top()])
        pos_end = tuple([d.right(), d.bottom()])

        # 计算矩形框大小
        height = d.bottom()-d.top()
        width = d.right()-d.left()

        # 根据人脸大小生成空的图像
        img_blank = np.zeros((height, width, 3), np.uint8)
        for i in range(height):
            if d.top()+i>=img_height:# 防止越界
                continue
            for j in range(width):
                if d.left()+j>=img_width:# 防止越界
                    continue
                img_blank[i][j] = img[d.top()+i][d.left()+j]
        img_blank = cv2.resize(img_blank, (200, 200), interpolation=cv2.INTER_CUBIC)

        cv2.imencode('.jpg', img_blank)[1].tofile(path_save+"\\"+"file"+str(num)+".jpg") #正确方法

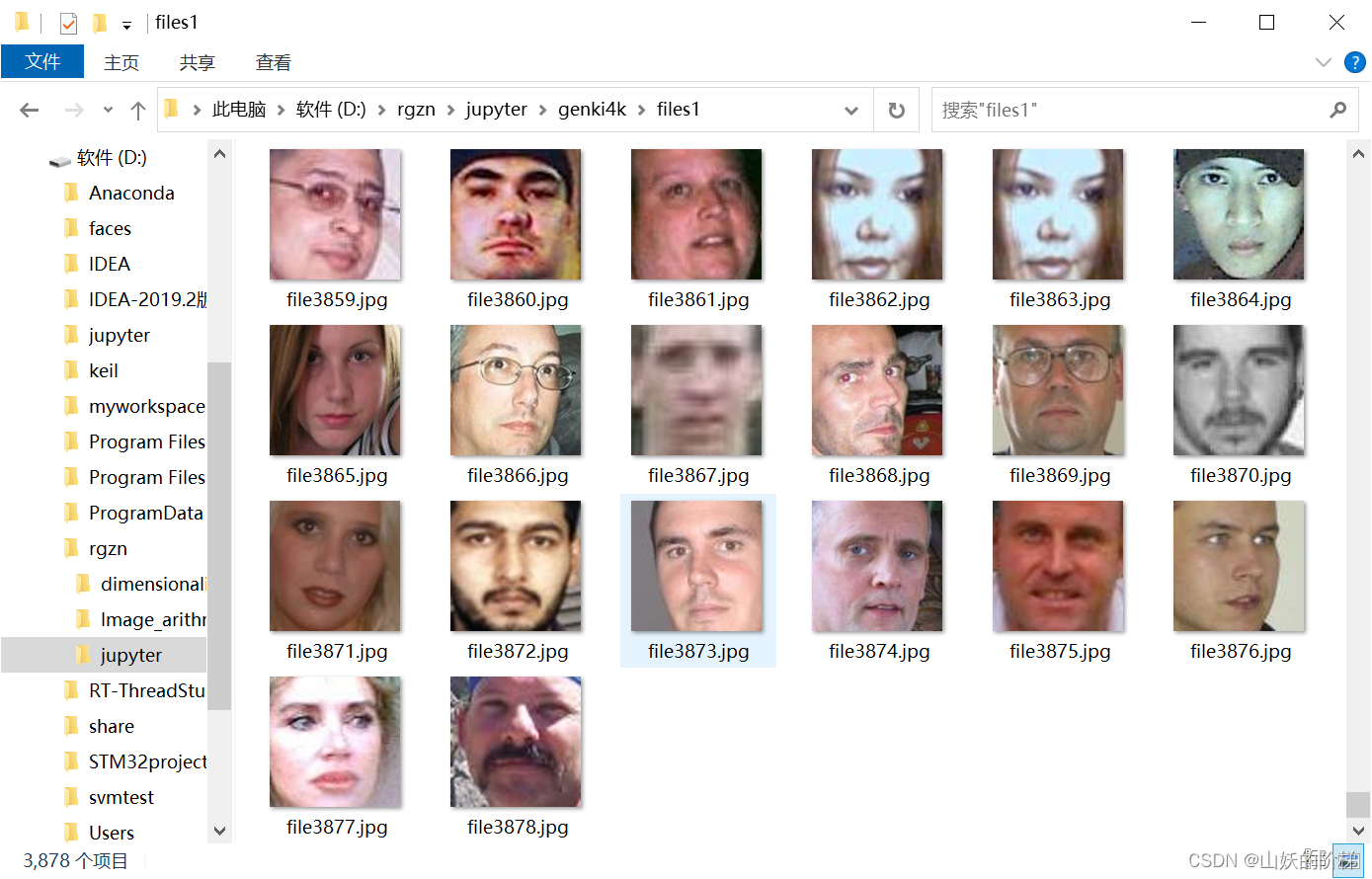

共识别出3878张照片

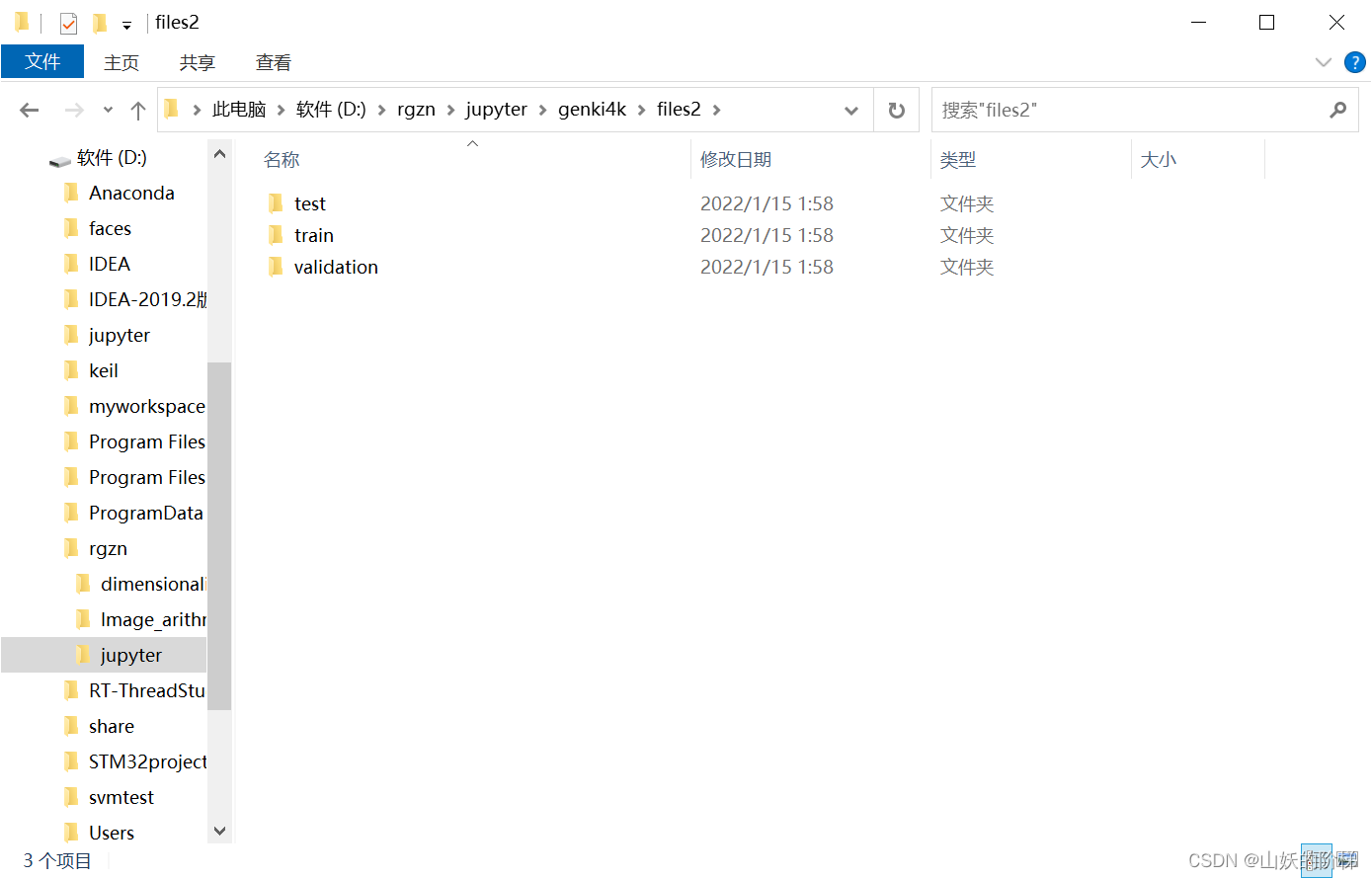

3.划分数据集

import os, shutil
# 原始数据集路径
original_dataset_dir = 'D:\\rgzn\\jupyter\\genki4k\\files1'

# 新的数据集
base_dir = 'D:\\rgzn\\jupyter\\genki4k\\files2'
os.mkdir(base_dir)

# 训练图像、验证图像、测试图像的目录
train_dir = os.path.join(base_dir, 'train')
os.mkdir(train_dir)
validation_dir = os.path.join(base_dir, 'validation')
os.mkdir(validation_dir)
test_dir = os.path.join(base_dir, 'test')
os.mkdir(test_dir)

train_cats_dir = os.path.join(train_dir, 'smile')
os.mkdir(train_cats_dir)

train_dogs_dir = os.path.join(train_dir, 'unsmile')
os.mkdir(train_dogs_dir)

validation_cats_dir = os.path.join(validation_dir, 'smile')
os.mkdir(validation_cats_dir)

validation_dogs_dir = os.path.join(validation_dir, 'unsmile')
os.mkdir(validation_dogs_dir)

test_cats_dir = os.path.join(test_dir, 'smile')
os.mkdir(test_cats_dir)

test_dogs_dir = os.path.join(test_dir, 'unsmile')
os.mkdir(test_dogs_dir)

# 复制1000张笑脸图片到train_c_dir
fnames = ['file{}.jpg'.format(i) for i in range(1,900)]
for fname in fnames:
    src = os.path.join(original_dataset_dir, fname)
    dst = os.path.join(train_cats_dir, fname)
    shutil.copyfile(src, dst)

fnames = ['file{}.jpg'.format(i) for i in range(900, 1350)]
for fname in fnames:
    src = os.path.join(original_dataset_dir, fname)
    dst = os.path.join(validation_cats_dir, fname)
    shutil.copyfile(src, dst)

# Copy next 500 cat images to test_cats_dir
fnames = ['file{}.jpg'.format(i) for i in range(1350, 1800)]
for fname in fnames:
    src = os.path.join(original_dataset_dir, fname)
    dst = os.path.join(test_cats_dir, fname)
    shutil.copyfile(src, dst)

fnames = ['file{}.jpg'.format(i) for i in range(2127,3000)]
for fname in fnames:
    src = os.path.join(original_dataset_dir, fname)
    dst = os.path.join(train_dogs_dir, fname)
    shutil.copyfile(src, dst)

# Copy next 500 dog images to validation_dogs_dir
fnames = ['file{}.jpg'.format(i) for i in range(3000,3878)]
for fname in fnames:
    src = os.path.join(original_dataset_dir, fname)
    dst = os.path.join(validation_dogs_dir, fname)
    shutil.copyfile(src, dst)

# Copy next 500 dog images to test_dogs_dir
fnames = ['file{}.jpg'.format(i) for i in range(3000,3878)]
for fname in fnames:
    src = os.path.join(original_dataset_dir, fname)
    dst = os.path.join(test_dogs_dir, fname)
    shutil.copyfile(src, dst)

4.CNN提取人脸识别笑脸和非笑脸
（1）创建模型

#创建模型
from keras import layers
from keras import models
model = models.Sequential()
model.add(layers.Conv2D(32, (3, 3), activation='relu',input_shape=(150, 150, 3)))
model.add(layers.MaxPooling2D((2, 2)))
model.add(layers.Conv2D(64, (3, 3), activation='relu'))
model.add(layers.MaxPooling2D((2, 2)))
model.add(layers.Conv2D(128, (3, 3), activation='relu'))
model.add(layers.MaxPooling2D((2, 2)))
model.add(layers.Conv2D(128, (3, 3), activation='relu'))
model.add(layers.MaxPooling2D((2, 2)))
model.add(layers.Flatten())
model.add(layers.Dense(512, activation='relu'))
model.add(layers.Dense(1, activation='sigmoid'))
model.summary()#查看

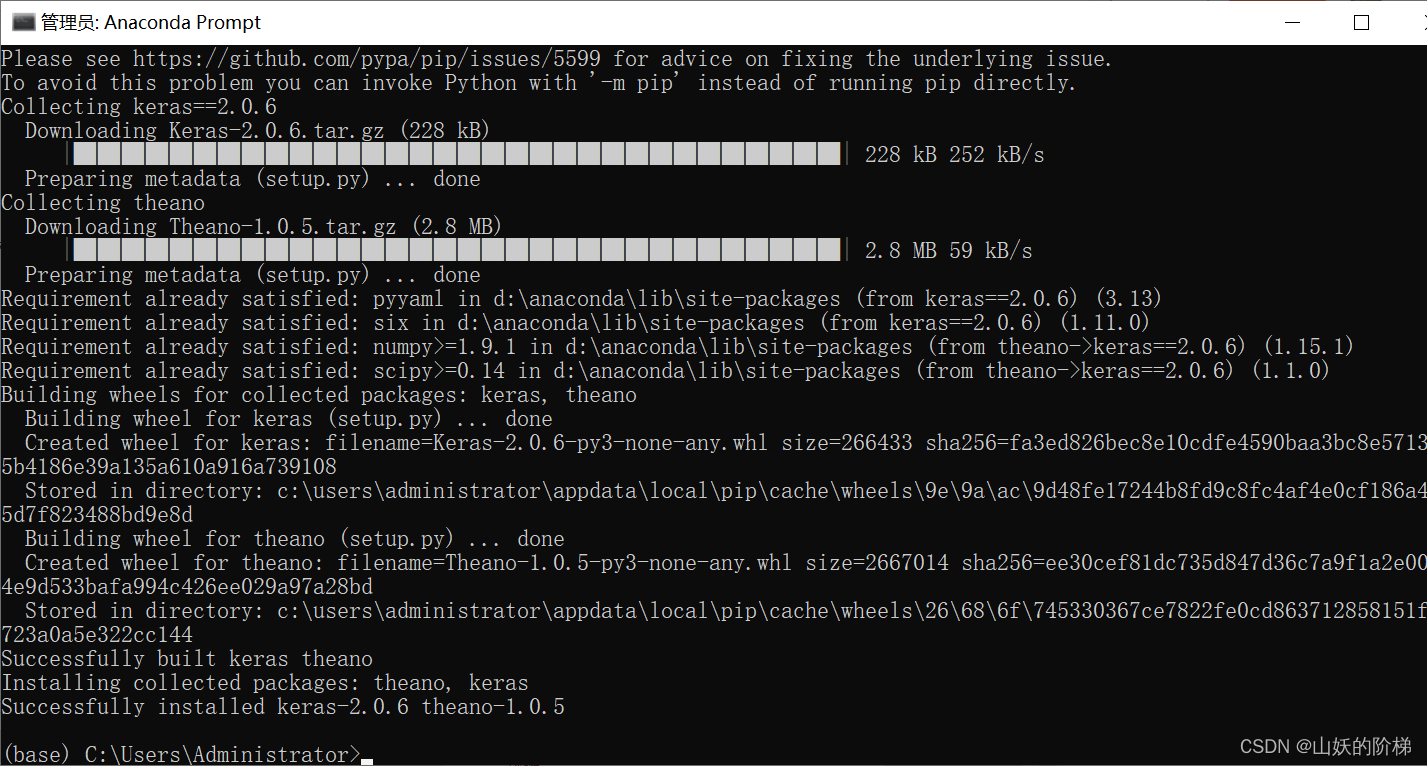

下载模块keras

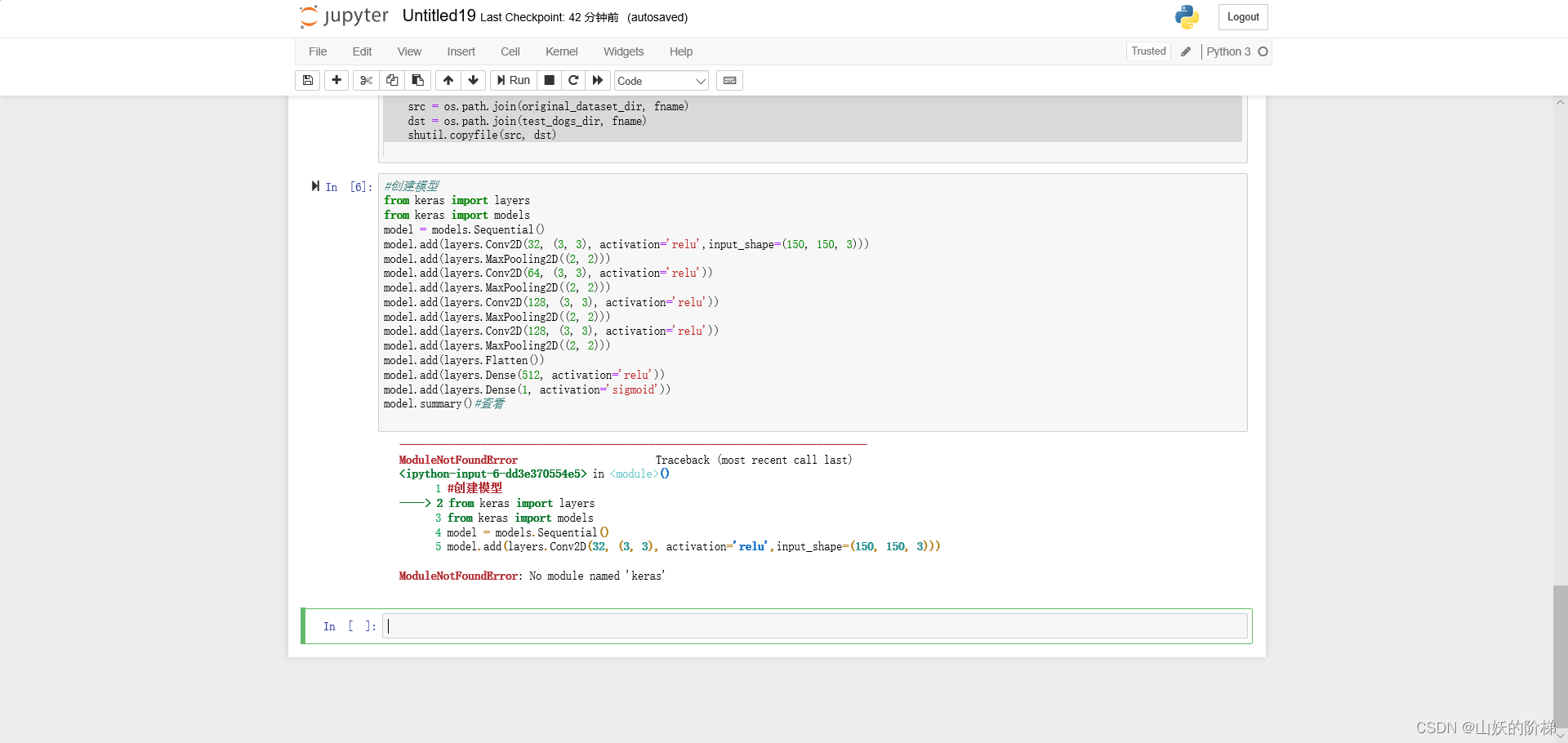

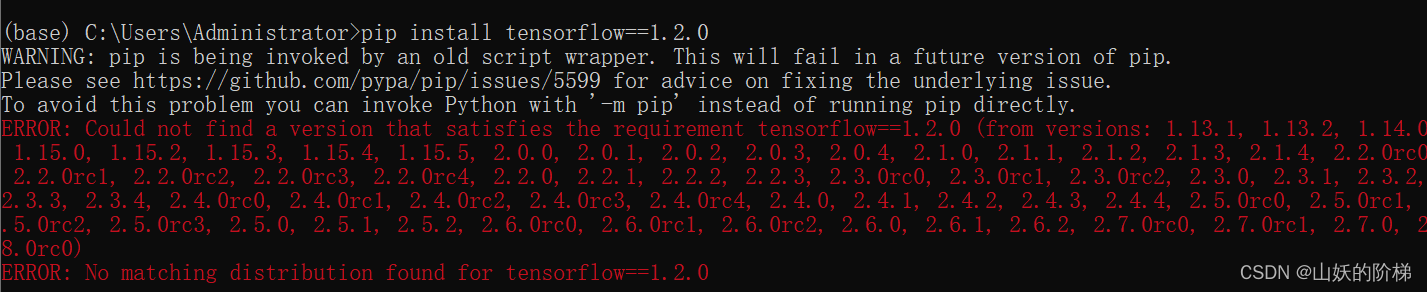

下载tensorflow模块时可能出现

是tensorflow版本与python版本不兼容的原因，版本下载参考
No matching distribution found for tensorflow 解决方法

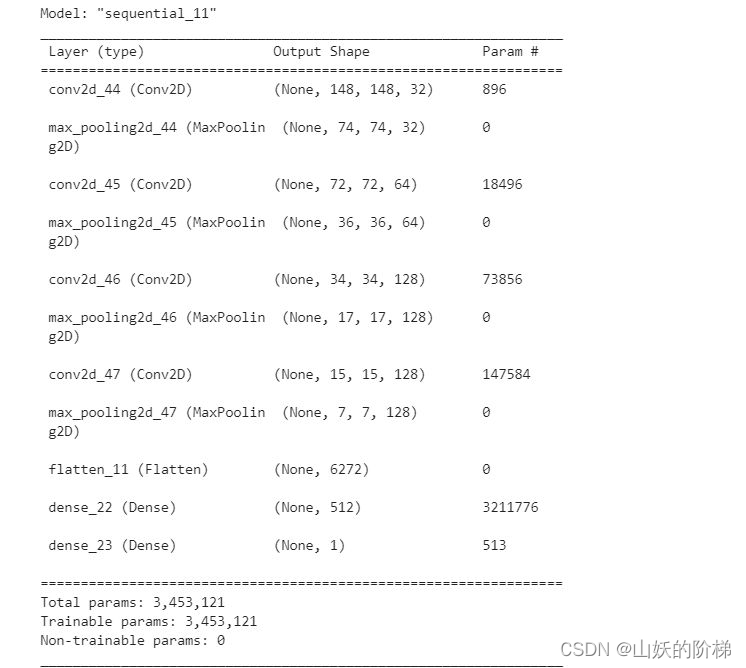

运行结果

（2）归一化处理

#归一化
from keras import optimizers
model.compile(loss='binary_crossentropy',
              optimizer=optimizers.RMSprop(lr=1e-4),
              metrics=['acc'])
from keras.preprocessing.image import ImageDataGenerator
train_datagen = ImageDataGenerator(rescale=1./255)
validation_datagen=ImageDataGenerator(rescale=1./255)
test_datagen = ImageDataGenerator(rescale=1./255)
train_generator = train_datagen.flow_from_directory(
        # 目标文件目录
        train_dir,
        #所有图片的size必须是150x150
        target_size=(150, 150),
        batch_size=20,
        # Since we use binary_crossentropy loss, we need binary labels
        class_mode='binary')
validation_generator = test_datagen.flow_from_directory(
        validation_dir,
        target_size=(150, 150),
        batch_size=20,
        class_mode='binary')
test_generator = test_datagen.flow_from_directory(test_dir,
                                                   target_size=(150, 150),
                                                   batch_size=20,
                                                   class_mode='binary')
for data_batch, labels_batch in train_generator:
    print('data batch shape:', data_batch.shape)
    print('labels batch shape:', labels_batch)
    break
#'smile': 0, 'unsmile': 1

（3）数据增强

#数据增强
datagen = ImageDataGenerator(
      rotation_range=40,
      width_shift_range=0.2,
      height_shift_range=0.2,
      shear_range=0.2,
      zoom_range=0.2,
      horizontal_flip=True,
      fill_mode='nearest')
#数据增强后图片变化
import matplotlib.pyplot as plt
# This is module with image preprocessing utilities
from keras.preprocessing import image
fnames = [os.path.join(train_smile_dir, fname) for fname in os.listdir(train_smile_dir)]
img_path = fnames[3]
img = image.load_img(img_path, target_size=(150, 150))
x = image.img_to_array(img)
x = x.reshape((1,) + x.shape)
i = 0
for batch in datagen.flow(x, batch_size=1):
    plt.figure(i)
    imgplot = plt.imshow(image.array_to_img(batch[0]))
    i += 1
    if i % 4 == 0:
        break
plt.show()

（4）创建网络

#创建网络
model = models.Sequential()
model.add(layers.Conv2D(32, (3, 3), activation='relu',input_shape=(150, 150, 3)))
model.add(layers.MaxPooling2D((2, 2)))
model.add(layers.Conv2D(64, (3, 3), activation='relu'))
model.add(layers.MaxPooling2D((2, 2)))
model.add(layers.Conv2D(128, (3, 3), activation='relu'))
model.add(layers.MaxPooling2D((2, 2)))
model.add(layers.Conv2D(128, (3, 3), activation='relu'))
model.add(layers.MaxPooling2D((2, 2)))
model.add(layers.Flatten())
model.add(layers.Dropout(0.5))
model.add(layers.Dense(512, activation='relu'))
model.add(layers.Dense(1, activation='sigmoid'))
model.compile(loss='binary_crossentropy',
              optimizer=optimizers.RMSprop(lr=1e-4),
              metrics=['acc'])
#归一化处理
train_datagen = ImageDataGenerator(
    rescale=1./255,
    rotation_range=40,
    width_shift_range=0.2,
    height_shift_range=0.2,
    shear_range=0.2,
    zoom_range=0.2,
    horizontal_flip=True,)

test_datagen = ImageDataGenerator(rescale=1./255)

train_generator = train_datagen.flow_from_directory(
        # This is the target directory
        train_dir,
        # All images will be resized to 150x150
        target_size=(150, 150),
        batch_size=32,
        # Since we use binary_crossentropy loss, we need binary labels
        class_mode='binary')

validation_generator = test_datagen.flow_from_directory(
        validation_dir,
        target_size=(150, 150),
        batch_size=32,
        class_mode='binary')

history = model.fit_generator(
      train_generator,
      steps_per_epoch=100,
      epochs=60,
      validation_data=validation_generator,
      validation_steps=50)
model.save('smileAndUnsmile1.h5')

#数据增强过后的训练集与验证集的精确度与损失度的图形
acc = history.history['acc']
val_acc = history.history['val_acc']
loss = history.history['loss']
val_loss = history.history['val_loss']

epochs = range(len(acc))

plt.plot(epochs, acc, 'bo', label='Training acc')
plt.plot(epochs, val_acc, 'b', label='Validation acc')
plt.title('Training and validation accuracy')
plt.legend()
plt.figure()

plt.plot(epochs, loss, 'bo', label='Training loss')
plt.plot(epochs, val_loss, 'b', label='Validation loss')
plt.title('Training and validation loss')
plt.legend()
plt.show()

（5）单张图片测试

# 单张图片进行判断  是笑脸还是非笑脸
import cv2
from keras.preprocessing import image
from keras.models import load_model
import numpy as np
#加载模型
model = load_model('smileAndUnsmile1.h5')
#本地图片路径

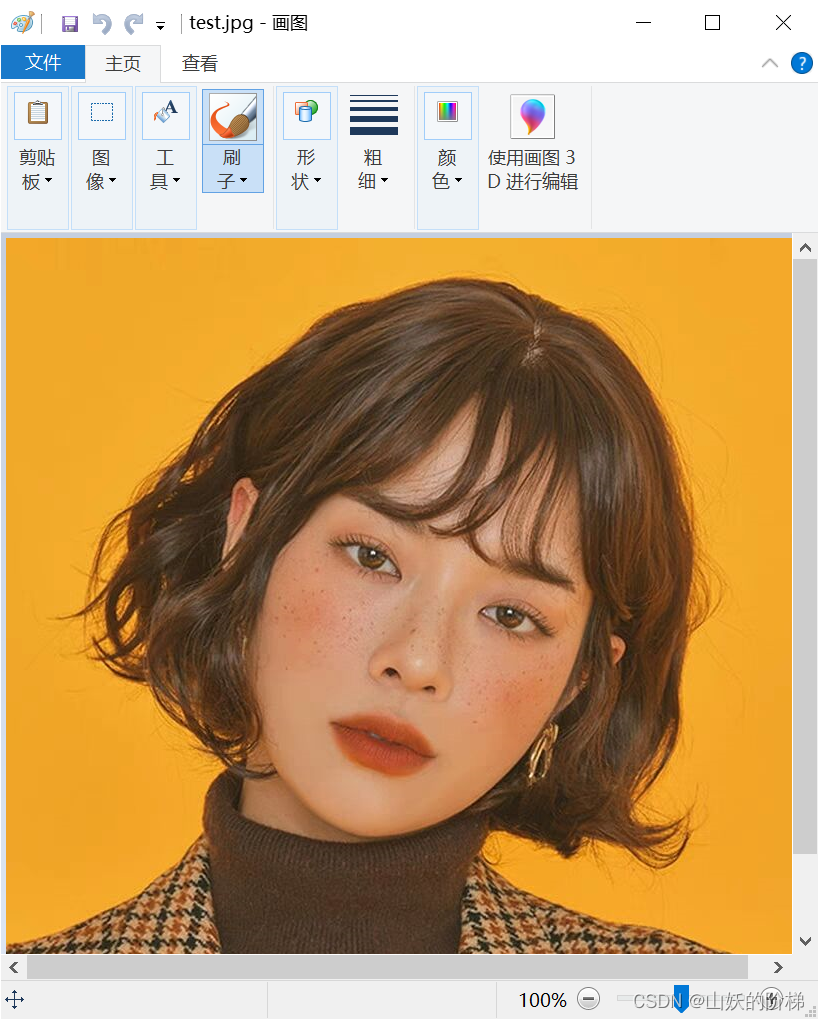

img_path='test.jpg'
img = image.load_img(img_path, target_size=(150, 150))

img_tensor = image.img_to_array(img)/255.0
img_tensor = np.expand_dims(img_tensor, axis=0)
prediction =model.predict(img_tensor)
print(prediction)
if prediction[0][0]>0.5:
    result='非笑脸'
else:
    result='笑脸'
print(result)

（6）摄像头实时测试

#检测视频或者摄像头中的人脸
import cv2
from keras.preprocessing import image
from keras.models import load_model
import numpy as np
import dlib
from PIL import Image
model = load_model('smileAndUnsmile1.h5')
detector = dlib.get_frontal_face_detector()
video=cv2.VideoCapture(0)
font = cv2.FONT_HERSHEY_SIMPLEX
def rec(img):
    gray=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
    dets=detector(gray,1)
    if dets is not None:
        for face in dets:
            left=face.left()
            top=face.top()
            right=face.right()
            bottom=face.bottom()
            cv2.rectangle(img,(left,top),(right,bottom),(0,255,0),2)
            img1=cv2.resize(img[top:bottom,left:right],dsize=(150,150))
            img1=cv2.cvtColor(img1,cv2.COLOR_BGR2RGB)
            img1 = np.array(img1)/255.
            img_tensor = img1.reshape(-1,150,150,3)
            prediction =model.predict(img_tensor)
            if prediction[0][0]>0.5:
                result='unsmile'
            else:
                result='smile'
            cv2.putText(img, result, (left,top), font, 2, (0, 255, 0), 2, cv2.LINE_AA)
        cv2.imshow('Video', img)
while video.isOpened():
    res, img_rd = video.read()
    if not res:
        break
    rec(img_rd)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break
video.release()
cv2.destroyAllWindows()

三、总结

SVM算法与CNN算法相比较，在实现难度上要更难一些，需要安装的库和完成的步骤要多，但VM采用的是RBF核，在实验中发现，如果特征提取的不够好，那么怎么调SVM的参数也达不到一个理想的状态。而特征提取的正确，那么同样，SVM的参数影响也不是很大，可能调了几次最后仅仅改变一两个样本的预测结果。而CNN采用可以利用不同的卷积、池化和最后输出的特征向量的大小控制整体模型的拟合能力。在过拟合时可以降低特征向量的维数，在欠拟合时可以提高卷积层的输出维数。特征提取方法更灵活。
通过“人工智能与机器学习”这门课程的学习，我对jupyter编程有了一定的了解和学习，通过python环境完成了基于Sklearn库求解多元线性回归方程从而对房价进行预测、基于Sklearn库对西瓜数据集进行ID3、C4.5和CART的算法代码实现、基于Sklearn库进行LDA算法练习对月亮数据集进行SVM分类、python3+opencv3.4+dlib库编程对人脸特征进行提取，进阶进行人脸识别和人脸表情识别、最后实现用卷积神经网络进行微笑识别。整个学习过程由浅入深，由简到繁，也越来越有趣，越来越与实际生活相结合，收获到了很多知识也提高自己解决问题的能力。整个实验部分各种库的安装很重要，但库与库之间版本不相容或者是与python版本不兼容会导致库不能下载或者下载不完全，所以要重点关注库的版本；下载中user权限也是一个重要的错误来源，有些库有权限设置。在之后的学习中要更加注意细节和原理方面的认识，能使效果和效率都能更好。
