[人工智能]OPTICS聚类以及python实现

一、DBSCAN的不足

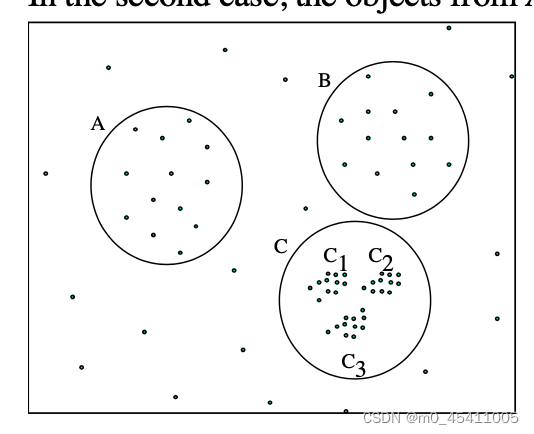

DBSCAN 是基于密度聚类的代表性方法，可以识别任意形状的簇和噪音点。它的两个输入参数Eps和MinPts是全局参数，使得DBSCAN不能识别不同密度的簇。对于高密度簇的核心点，在较小的Eps邻域内就可以有至少MinPts个点；对于低密度簇的核心点，在较大的Eps邻域内才可以有MinPts个点。如下图所示，基于全局参数的DBSCAN聚类结果更倾向于A、B和C。

二、OPTICS 的相关概念

OPTICS算法解决了DBSCAN不能识别多密度簇的问题。
在DBSCAN的相关定义上，OPTICS引进了两个新的定义。

1.p的核距离
2.p关于o的可达距离

1.对象p的核距离
$$c\_dist(p)=\{\begin{array}{r}UndefinedifCard(N_{?}(p))<MinPts\\ MinPts\_dist(p)ifCard(N_{?}(p))>=MinPts\end{array}$$
其中$Card(N_{?}(p)$是$?$邻域内点的个数。$MinPts\_dist(p)$是p在$?$邻域内成为核心点的最小距离。

2.p关于o的可达距离
$$r\_dist(p)=\{\begin{array}{r}UndefinedifCard(N_{?}(o))<MinPts\\ max(c\_dist(p),dist(p,o))ifCard(N_{?}(o))>=MinPts\end{array}$$
如果$Card(N_{?}(p))<MinPts$，那么P在$?$邻域内不可能成为核心点。

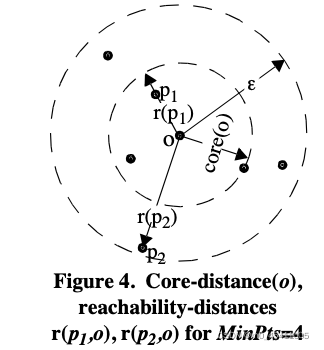

从o到p的可达距离不可能小于o的核心距离，否则，从o不能直接密度可达p。下图说明了核距离和可达距离的定义。

三、OPTICS伪代码

1.初始化
ordered_objects=[] //用于保存
r_dists=[] //用于保存每个对象到与它最近的核心点的可达距离
c_dists=[] //用于保存每个对象的核距离
orderedseeds=[] //

2.伪代码
OPTICS(setofObjects,Eps，MinPts)
\quad For $i$ From 1 To setofObjects.size
\quad \quad object=setofObjects.get($i$) //获得第$i$个对象
\quad \quad 如果object未访问
\quad \quad \quad 调用函数ExpandClusterOrder(setofObjects,object,Eps,MinPts,)
end

ExpandClusterOrder(setofObjects,object,Eps,MinPts)
\quad 获得object的Eps邻域neighbors//
\quad 将object的访问状态改为已访问
\quad 令object的可达距离r_dist=undefined //假定undefined比任何定义的距离都大
\quad 计算object.c_dist//

\quad ordered_objects.append(object)//将object加入Ordered_Objects中
\quad r_dists.append(r_dist)
\quad c_dists.append(c_dist)

\quad 如果 object的c_dist != undefined //说明object关于Eps，MinPts是核心点
\quad\quad 调用函数update_orderSeeds(neighbors,object,c_dist)//更新orderSeeds
\quad \quad WHILE orderSeeds NOT Empty
\quad \quad\quad current_object=orderSeeds.first()//从orderSeeds中弹出第一个元素
\quad \quad\quad 获得current_object的Eps邻域//
\quad \quad\quad 将current_object的访问状态改为已访问//
\quad \quad\quad 计算current_object.c_dist
\quad \quad\quad ordered_objects.append(current_object)
\quad \quad\quad r_dists.append(curent_object.r_dist)
\quad \quad\quad c_dists.append(curent_object.c_dist) //
\quad \quad\quad 如果 current_object.c_dist不等于undefined //
\quad \quad\quad\quad 调用函数update_orderSeeds(neighbors,current_object,c_dist)
end

update_orderSeeds(neighbors,center_object,c_dist)
\quad For all object FROM neighbors
\quad \quad 如果object未访问
\quad \quad\quad new_r_dist=max(c_dist，dist(object,center_object))
\quad\quad\quad 如果object.r_dist=undefined
\quad\quad\quad\quad 令object.r_dist=new_r_dist
\quad\quad\quad\quad 将object根据r_dist插入到orderSeed中的适当位置//orderSeeds是按r_dist从小到大排列的
\quad\quad\quad 否则//说明object已经在orderSeed中
\quad\quad\quad\quad 如果new_r_dist<object.r_dist
\quad\quad\quad\quad\quad object.r_dist=new_r_dist
\quad\quad\quad\quad\quad 将object根据r_dist插入到orderSeeds中的适当位置
end

ExtractDBSCAN-Clustering(ordered_objects，Eps1，MinPts)
//这里要求Eps1<=Eps
\quad k=1
\quad clusterID=-1
\quad For $i$ FROM 1 to ordered_objects.size
\quad\quad 获得ordered_objects第$i$个对象object
\quad\quad 如果object.r_dist>Eps1 //假定undefined>Eps
\quad\quad\quad 如果object.c_dist<=Eps1
\quad\quad\quad\quad clusterID=k
\quad\quad\quad\quad m_i=clusterID //m_i表示第I个对象所属的簇类型
\quad\quad\quad\quad k+=1
\quad\quad\quad 否则
\quad\quad\quad\quad m_i=-1// -1表示是噪音点
\quad\quad 否则
\quad\quad\quad m_i=clusterID
end

四、python 代码

ordered=[]  #用于保存有序的样本
c_dists=[]  #与ordered相对应的核距离
r_dists=[]  #与ordered相对应的可达距离
orderedSeeds=[]
orderedSeeds_rdist=[]

def optics(X,eps,minpts):
    unvisited=(X.copy()).tolist()
    for i in range(len(X)):
        obj=X[i]
        if obj.tolist() in unvisited:
            expandClusterOrder(X,obj,eps,minpts,unvisited)


def expandClusterOrder(X,obj,eps,minpts,unvisited):
    neighbor=computeNeighbor(X,obj,eps)
    unvisited.remove(obj.tolist())
    r_dist=float('inf')
    c_dist=computeC_dsit(neighbor,obj,minpts)
    ordered.append(obj)
    r_dists.append(r_dist)
    c_dists.append(c_dist)
    if c_dist!=float('inf'):
        update_orderedSeeds(neighbor,obj,c_dist,unvisited)
        while orderedSeeds:
            cur_obj=np.array(orderedSeeds.pop(0))
            r_dist=orderedSeeds_rdist.pop(0)
            neighbor=computeNeighbor(X,cur_obj,eps)
            if cur_obj.tolist() in unvisited:
                unvisited.remove(cur_obj.tolist())
            c_dist=computeC_dsit(neighbor,cur_obj,minpts)
            ordered.append(cur_obj)
            r_dists.append(r_dist)
            c_dists.append(c_dist)
            if c_dist!=float('inf'):
                update_orderedSeeds(neighbor,cur_obj,c_dist,unvisited)




def computeNeighbor(X,obj,eps):
    """返回array形式"""
    res=X[np.linalg.norm(X-obj,axis=1)<=eps]
    return res

def computeC_dsit(neighbor,obj,minpts):
    if len(neighbor)>=minpts:
        n_dist=np.linalg.norm(neighbor-obj,axis=1)
        c_dist=n_dist[np.argsort(n_dist)[minpts-1]]
        return c_dist
    else:
        return float('inf')

def computeDist(obj1,obj2):
    return np.linalg.norm(obj1-obj2)

def update_orderedSeeds(neighbor,obj,c_dist,unvisited):
    for j in range(len(neighbor)):
        cur_obj=neighbor[j]

        if cur_obj.tolist() in unvisited:
            new_r_dist=max(c_dist,computeDist(cur_obj,obj))
            if cur_obj.tolist() not in orderedSeeds:
                r_dist=new_r_dist
                orderedSeeds_rdist.append(r_dist)
                orderedSeeds_rdist.sort()
                orderedSeeds.insert(orderedSeeds_rdist.index(r_dist),cur_obj.tolist())

            else:
                    old_r_dist=orderedSeeds_rdist[orderedSeeds.index(cur_obj.tolist())]
                    if new_r_dist<old_r_dist:
                        r_dist=new_r_dist
                        orderedSeeds.remove(cur_obj.tolist())
                        orderedSeeds_rdist.remove(old_r_dist)

                        orderedSeeds_rdist.append(r_dist)
                        orderedSeeds_rdist.sort()
                        orderedSeeds.insert(orderedSeeds_rdist.index(r_dist),cur_obj.tolist())

def extractDBSCAN_clustering(ordered,eps1,minpts):
    res=[]
    clusterID=-1
    k=1
    for i in range(len(ordered)):
        obj=ordered[i]
        if r_dists[i]==float('inf') or r_dists[i]>eps1:
            if c_dists[i]<=eps1:
                clusterID=k
                k+=1
                m_i=clusterID
            else:
                m_i=-1
        else:
            m_i=clusterID
        res.append(m_i)
    return res





五、应用到数据中

1.数据集一

from sklearn.datasets import make_blobs  #sklearn中含有数据集


center = [[1, 1], [-1, -1], [1, -1]]
cluster_std = 0.35
X, Y = make_blobs(n_samples=300, centers=center,
                        n_features=2, cluster_std=cluster_std, random_state=1)

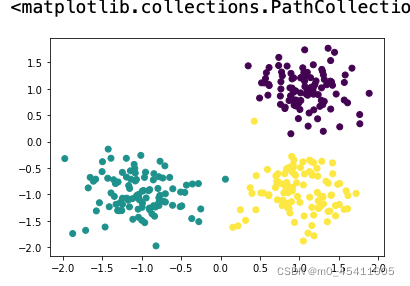

plt.scatter(X[:,0],X[:,1],c=Y)

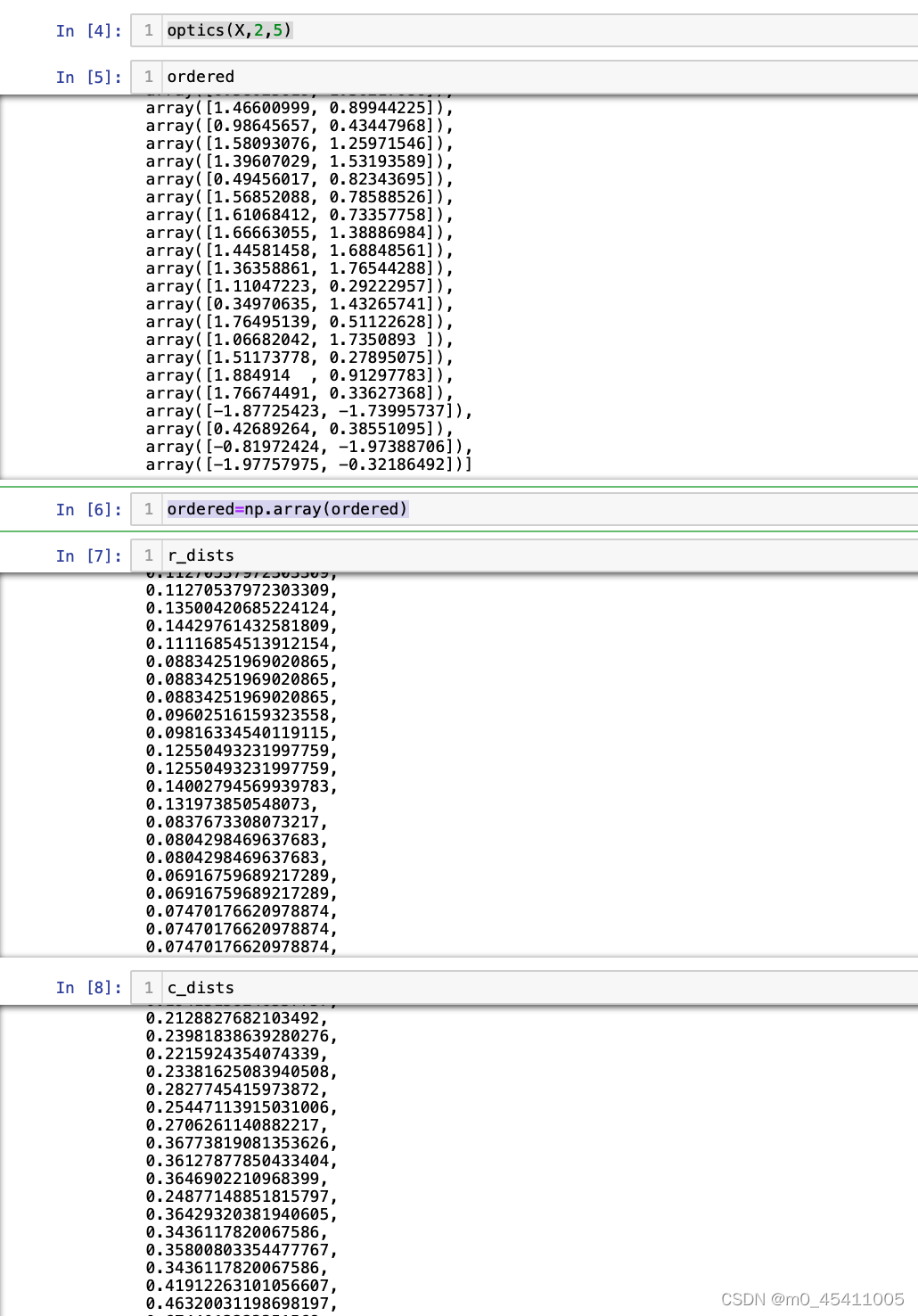

optics(X,2,5)
ordered=np.array(ordered)

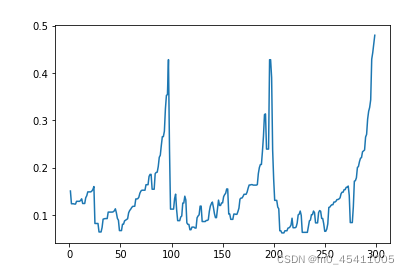

plt.plot(r_dists)

从图中可以看出，数据集分为三类，有三个波谷。

clusterID=extractDBSCAN_clustering(ordered,0.4,5) #取eps1=0.4<eps=2
set(clusterID). #{-1, 1, 2, 3}

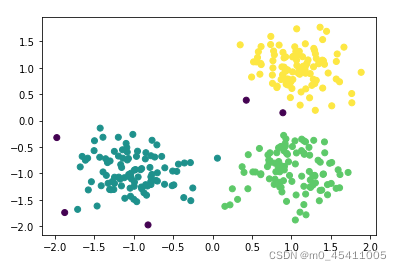

plt.scatter(ordered[:,0],ordered[:,1],c=clusterID)

数据集二

center = [[1, 1], [-1, -1], [2, -2]]
cluster_std = [0.35, 0.1, 0.8]
X2, Y2 = make_blobs(n_samples=300, centers=center,
                        n_features=2, cluster_std=cluster_std, random_state=0)

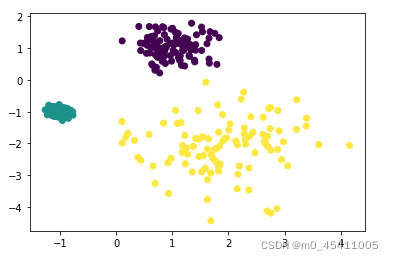

plt.scatter(X2[:,0],X2[:,1],c=Y2)

ordered=[]  #用于保存有序的样本
c_dists=[]  #与ordered相对应的核距离
r_dists=[]  #与ordered相对应的可达距离
orderedSeeds=[]
orderedSeeds_rdist=[]

optics(X2,2,5)

ordered=np.array(ordered)
plt.plot(r_dists)

clusterID=extractDBSCAN_clustering(ordered,0.7,5)
set(clusterID) #{-1, 1, 2, 3}

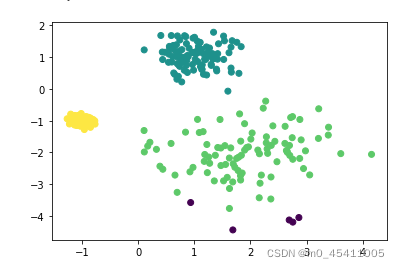

plt.scatter(ordered[:,0],ordered[:,1],c=clusterID)

六、简述OPTICS的思想

给定MinPts，可以求出对象o成为核心点的最小邻域。该最小邻域所对应的半径就是核距离（core_distance）。给定Epsilon,如果core_distance < =Epsilon,那么对象o关于Eps,MinPts是核心点。那么如何判断对象o形成一个新的簇，还是属于已存在的某一簇中？此时就要看核心点o到与它最近的核心点p的距离（就是可达距离reachability_distance），如果reachability_distance<=Epsilon,那么就把核心点o归到p所在的簇中，否则以核心点o建立一个新的簇。
