一、前言

2021年底，领导给了个tof模块，要求基于此开发一个演示程序，实现3D人脸识别的功能。当时听他说出3D人脸识别就有点头疼，第一是想自己之前没接触这样的项目；第二是在想3D人脸数据相比于2D人脸数据，恐怕没后者那么多。基于快速开发出产品以及自身能力的想法，向领导建议使用2D+技术路线，即采用rgb图做人脸识别，采用深度图做真假脸识别，领导同意了。

rgb图用到的就是些网上开源、成熟的模型，如retinaface、mobileface，这部分不是今天的主题，也没什么好说的，网上博客大把。主要说说深度图吧，简单把过程记录一下，方便自己且抛砖引玉，如果有错漏之处，还请指出，谢谢！

二、过程

（一）图片预处理过程

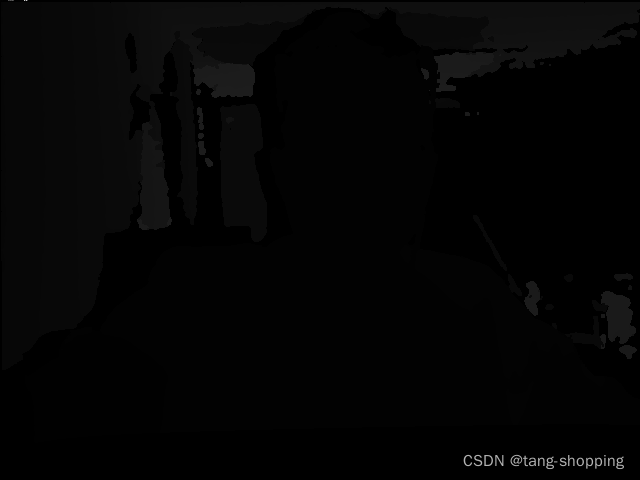

先给大伙看看tof保存的深度图，16 bit png格式，每个像素值的实际物理意义是距离，单位是mm。
在这里插入图片描述
我没有上传错，原图就是这样，看起来乌漆嘛黑的。因为它是16 bit，像素值范围是[0, 65536)，下面给它映射到[0, 256)，再给它像素反转一下。

import cv2
import numpy as np

def u16_to_u8(depth_image):
    min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(depth_image)

    alpha = 255 / (max_val - min_val)

    beta = -min_val

    result = ((depth_image + beta) * alpha).astype(np.uint8)

    return result

depth_image = cv2.imread(r"test.png", cv2.IMREAD_ANYDEPTH)
depth_image = u16_to_u8(depth_image)
depth_image = 255 - depth_image
cv2.imshow('depth_image', depth_image)
key = cv2.waitKey(0)

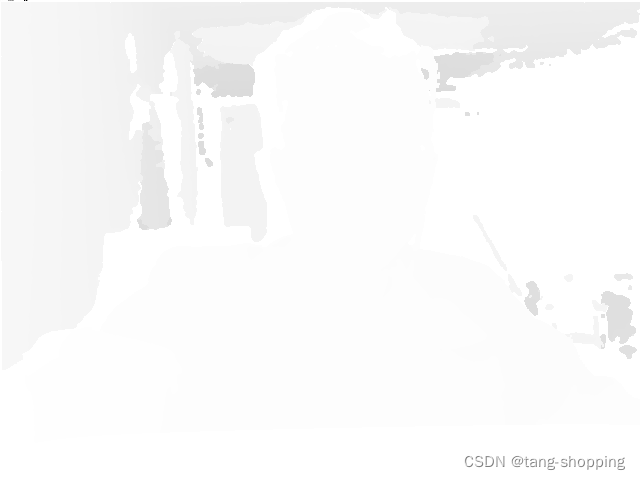

显示结果如下
在这里插入图片描述
可以看见也没什么卵区别，都是一片糊。如果要根据深度图来做分类，区分真假脸，这样的数据恐怕不好做，所以需要再做进一步处理，比如直方图均衡。先试试opencv自带的直方图均衡函数。

depth_image = cv2.imread(r"test.png", cv2.IMREAD_ANYDEPTH)
depth_image = u16_to_u8(depth_image)
cv_he = cv2.equalizeHist(depth_image)
cv2.imwrite(r"t1.png", cv_he)

在这里插入图片描述

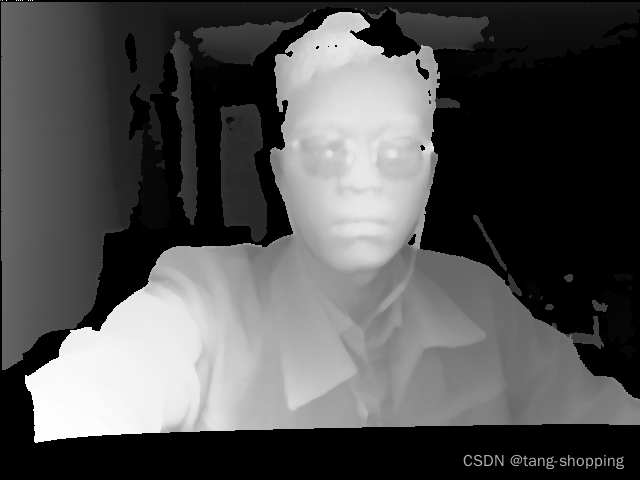

看起来效果好了点，但还是有点不够。下面试试openni的直方图均衡函数。

def get_his_img(img, his_size = 65536):
    if len(img.shape) == 2:
        img = img[np.newaxis, :]
    _, h, w = img.shape
    hist = cv2.calcHist(img, [0], None, [his_size - 1], [1, his_size])

    num = np.sum(hist)

    hist = np.cumsum(hist.squeeze())

    for s in range(0, his_size - 1):
        hist[s, ] = int((1.0 - (hist[s, ] / num)) * his_size)

    for ii in range(h):
        for jj in range(w):
            if img[:, ii, jj] > 0:
                img[:, ii, jj] = hist[img[:, ii, jj], ]

    if len(img.shape) == 3:
        img = img.squeeze()
    return img

depth_image = cv2.imread(r"test.png", cv2.IMREAD_ANYDEPTH)
my_he = get_his_img(depth_image, his_size = 65536)
my_he = u16_to_u8(my_he)
cv2.imwrite(r"t1.png", my_he)

在这里插入图片描述
这样才算好，脸部轮廓明显，估计用个逻辑回归都可以很好拟合。仔细看代码，可以看见openni对原先像素值为0的像素是不做处理，它的处理对象是像素值为[1, 256)的像素。当然你们做个筛选，把近距离与远距离的像素值都置为0，再用opencv api来做，估计效果也不错。

（二）真假脸分类算法开发

先给大家看看真假脸的图片，看完会有更深的认识。出于减少运算量与降噪需要，我们取出face roi。下面分别是真人脸、图片脸、电子屏幕脸，根据需要缩放到112x112大小（使用letterbox方式）。
在这里插入图片描述

一开始想无脑直接上机器学习，但是公司服务器没有，办公的PC太辣鸡（呵呵），不想用，所以想着用传统机器视觉来做。

1. 普通直方图比较
准备一张真人脸（随机抽取的一张正面人脸）与测试人脸（无论真假脸，预处理一致）做比较，看代码吧，一目了然。

def compare_img(true_face, fake_face):
    true_face = cv2.resize(true_face, (112, 112)).astype(np.float32)
    fake_face = cv2.resize(fake_face, (112, 112)).astype(np.float32)

    true_hist = cv2.calcHist([true_face], [0], None, [256], [0, 256])
    fake_hist = cv2.calcHist([fake_face], [0], None, [256], [0, 256])

    match1 = cv2.compareHist(true_hist, fake_hist, cv2.HISTCMP_BHATTACHARYYA)
    match1 = 1 - match1
    if (match1 < 0.75):  # 阈值是根据我的数据集统计而来，下同
        print(0)

    match2 = cv2.compareHist(true_hist, fake_hist, cv2.HISTCMP_CORREL)
    if (match2 < 0.965):
        print(1)

    match3 = cv2.compareHist(true_hist, fake_hist, cv2.HISTCMP_CHISQR)
    if (match3 > 8000):
        print(2)

    print("巴氏距离：%f, 相关性：%f, 卡方：%f\n" %(match1, match2, match3))

img_dir = r"C:\Users\Horizon-Robotics\Pictures"
fake_face_path = os.path.join(img_dir, "test.png")
true_face_path = os.path.join(img_dir, "H5.png")
print(os.path.basename(true_face_path), " vs ", os.path.basename(fake_face_path))

true_face = cv2.imread(true_face_path, cv2.IMREAD_ANYDEPTH)
fake_face = cv2.imread(fake_face_path, cv2.IMREAD_ANYDEPTH)

compare_img(true_face, fake_face)

该方法性能不够，后来采集了个小数据集（真假人脸各130张图片），利用该算法一测试，结果惨不忍睹。想了一下，失败的原因如下（自己瞎想的，如有大神有心得，还望不吝赐教）。
（1）人脸是随机抽取的，不具有代表性；
（2）该算法得到的直方图，只是对图片做了个总体地、粗略的估计。而在全局上，真假人脸可能具有相似的直方图分布。所以我们应该关注局部的特征？

2. LBP-直方图比较
出于更多关注局部特征，引入了LBP算法，正如它的介绍所说：“用于纹理特征提取，提取的特征是图像的局部的纹理特征。LBP就是一种局部信息，它反应的内容是每个像素与周围像素的关系。”
在这里插入图片描述

做了lbp的图片直方图如上，可以看见二者区别还是有的，而且很明显。后来跑了下上面的小数据集，结果准确率是100%，与上面方法相比，该方法是可行的。此处还有个考量：是否统计一下数据集里所有真人脸的lbp直方图，然后得到一张平均的人脸，之后拿这张平均人脸去做计算，防止其过拟合。代码如下：

def my_LBP(img):
    dst = np.zeros(img.shape, dtype=img.dtype)
    h, w = img.shape  # 参数-1为按原通道读入，不写的话默认读入三通道图片，这里获取高度和宽度。
    #print("h, w",h,w)  #
    """
    对于每个cell中的一个像素，将相邻的8个像素的灰度值与其进行比较，
    若周围像素值大于中心像素值，则该想点的位置被标记为1，否则标记为0.
    """
    for i in range(1, h - 1):
        for j in range(1, w - 1):
            center = img[i][j]
            code = 0
            # 邻域灰度值比较
            # code |= (img[i - 1][j - 1] >= center) << (np.uint8)(7)
            # print(code)
            code |= (img[i - 1][j - 1] >= center) << (np.uint8)(7)  # 首先对左上角的数进行0|1的判断，然后将其结果存入二进制数的第7位。
            code |= (img[i - 1][j] >= center) << (np.uint8)(6)
            code |= (img[i - 1][j + 1] >= center) << (np.uint8)(5)
            code |= (img[i][j + 1] >= center) << (np.uint8)(4)
            code |= (img[i + 1][j + 1] >= center) << (np.uint8)(3)
            code |= (img[i + 1][j] >= center) << (np.uint8)(2)
            code |= (img[i + 1][j - 1] >= center) << (np.uint8)(1)
            code |= (img[i][j - 1] >= center) << (np.uint8)(0)

            dst[i - 1][j - 1] = code
            #print("dst[i - 1][j - 1]",i,j,dst[i - 1][j - 1])
    return dst
fake_img = cv2.imread(r'D:\AOBI\0\0_26.png', cv2.IMREAD_GRAYSCALE)
true_img = cv2.imread(r'D:\AOBI\1\1_0.png', cv2.IMREAD_GRAYSCALE)
fake_img = my_LBP(fake_img)
true_img = my_LBP(true_img)

#cv2.imshow('fake_img', fake_img)
#cv2.imshow('true_img', true_img)
#key = cv2.waitKey(0)
plt.subplot(2,1,1)
plt.hist(fake_img.ravel(), 256, [0,256], facecolor='g', label = "fake")
plt.subplot(2,1,2)
plt.hist(true_img.ravel(), 256, [0,256], facecolor='r', label = "true")
plt.show()

3. 逻辑回归
在方法1遇挫后，还是真香定律地试了下逻辑回归。大致流程就是将face roi做直方图均衡预处理，再缩放至32x32，之后reshape成向量，喂入逻辑回归模型。最后的测试结果98.4%准确率。但是它有个问题就是，类间距离不够大，即预测的结果有一些在阈值0.5附近。还有就是那些错分样本的输出概率值都蛮离谱的。放张错分的假人脸图片，给大伙看下。
在这里插入图片描述
可以看见还是比较像人脸的，难怪会分类错误。对于这样的问题，想了下，可能是模型的拟合能力不够，对于一些类人脸的假脸图片就有点力不从心。

4. LBP-逻辑回归

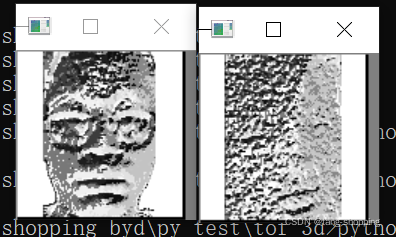

对于方法3的问题，无脑的上CNN是我不想的，所以我选择提升输入图片的质量。刚好上面用了LBP，就显示看了下。
在这里插入图片描述
可以看出，对于真人脸，LBP处理后人脸轮廓还是有的。但对于假人脸，即使其本来像真人脸，但是已经不那么明显了。于是将其输入逻辑回归模型训练，最后测试结果的准确率是100%。
