Similarity Reasoning and Filtration for Image-Text Matching
发表时间：2021
引用：Diao, Haiwen, et al. “Similarity reasoning and filtration for image-text matching.” arXiv preprint arXiv:2101.01368 (2021).
论文地址：https://openaccess.thecvf.com
代码地址：https://github.com/Paranioar/SGRAF
介绍
作者还是为了实现更为细粒度的对齐。虽然此前使用全局对齐或者局部对齐的方式已经取得了一些成效，但是作者认为，当下的模型方法还是存在三点问题：
- 大多方法使用标量的方法计算局部特征之间的相似性，也就是说会直接转换成一个数值，而数值是很难描述区域和单词之间的关联的
- 在计算完区域和单词之间的潜在对齐后，部分模型就直接用最大池化或者平均池化的方法计算出全局相似。无论是哪种方法，都会阻碍全局对齐和局部对齐之间的信息交流。（比如SCAN最后用的就是一个平均池化的方法： S A V G ( I , T ) = ∑ i = 1 k R ( v i , a i t ) k S_{AVG}(I,T)=\frac{\sum_{i=1}^{k}R(v_{i},a^{t}_{i})}{k} SAVG?(I,T)=k∑i=1k?R(vi?,ait?)?）
- 很少去考虑一些没有太大意义的对齐的干扰，比如下图中"a"和"in"和其他实例之间的关系
那么，为了解决上述三点问题，作者提出了一种相似图推理和注意过滤网络。具体来说：
- 首先捕捉整个图像和句子之间的全局对齐，以及图像区域和句子单词之间的局部对齐。在这里，使用基于向量的相似性表示来更有效地表示这种跨模态关联；
- 使用SGR相似图推理模块来捕捉局部对齐和全局对齐之间的关系，从而推理更为准确的图像文本相似性，在这里，SGR模块基于GCNN图卷积神经网络构成；
- 使用SAF相似性注意过滤模块来聚合所有具有不同显著性分数的对齐，从而减少无意义的干扰。
注意的是，这里不是说先用SGR再用SAF，也就是这两个模块没有先后顺序，作者进行实验的时候也是分模块进行的实验
方法

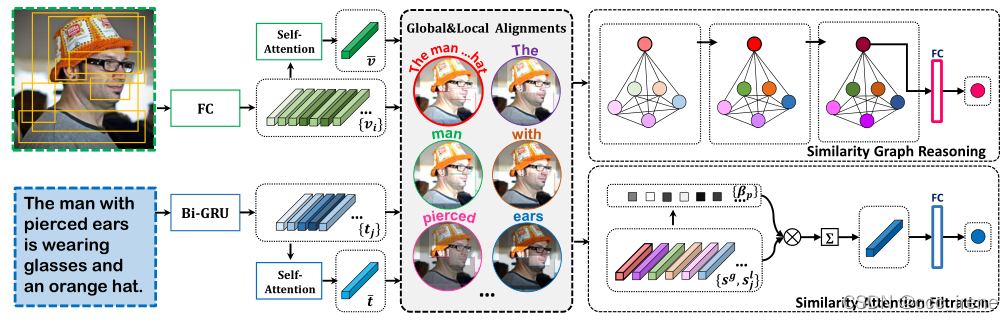

整体的模型结构如上所示，可以看到，经过特征提取后，就进行全局对齐和局部对齐，然后将对齐的结果分别进入SGR和SAF模块进行相似度的计算，这两个模块是独立的。那么下面也将分成四个部分进行说明重点说明。
特征提取
图特征提取
使用Faster RCNN提取图特征，添加一个全连接层转成d维向量，得到每个区域的表示 V = { v 1 , . . . , v k } V=\{v_{1},...,v_{k}\} V={v1?,...,vk?}，这里和SCAN是一致的。
然后，在每个区域上执行自注意力机制，该机制采用平均特征 q v ˉ = 1 K ∑ i = 1 K v i \bar{q_{v}}=\frac{1}{K}\sum_{i=1}^{K}v_{i} qv?ˉ?=K1?∑i=1K?vi?作为查询并汇总所有区域以获得全局表示 v ˉ \bar{v} vˉ。代码对应部分如下：
class VisualSA(nn.Module):
def __init__(self, embed_dim, dropout_rate, num_region):
super(VisualSA, self).__init__()
self.embedding_local = nn.Sequential(nn.Linear(embed_dim, embed_dim),
nn.BatchNorm1d(num_region),
nn.Tanh(), nn.Dropout(dropout_rate))
self.embedding_global = nn.Sequential(nn.Linear(embed_dim, embed_dim),
nn.BatchNorm1d(embed_dim),
nn.Tanh(), nn.Dropout(dropout_rate))
self.embedding_common = nn.Sequential(nn.Linear(embed_dim, 1))
self.init_weights()
self.softmax = nn.Softmax(dim=1)
# local (batch, 36, d=1024)
# global (batch, d=1024)
def forward(self, local, raw_global):
# compute embedding of local regions and raw global image
l_emb = self.embedding_local(local)
g_emb = self.embedding_global(raw_global)
# compute the normalized weights, shape: (batch_size, 36)
g_emb = g_emb.unsqueeze(1).repeat(1, l_emb.size(1), 1)
common = l_emb.mul(g_emb)
weights = self.embedding_common(common).squeeze(2)
weights = self.softmax(weights)
# compute final image, shape: (batch_size, 1024)
new_global = (weights.unsqueeze(2) * local).sum(dim=1)
new_global = l2norm(new_global, dim=-1)
# new_global (shape, d=1024)
return new_global
文本特征提取
使用GRU提取文本特征，得到表示
T
=
{
t
1
,
.
.
.
,
t
L
}
T=\{t_{1},...,t_{L}\}
T={t1?,...,tL?}，按照同样的方式，得到文本的全局表示。这一部分在代码中体现在class TextSA(nn.Module)中
相似性表示学习
向量相似函数
之前说过，作者没有使用余弦距离或欧几里得距离来计算相似性标量，而是用的一个相似向量来表示不同模态之间的相似关联程度。那么在这里，作者就是用的如下函数：
s
(
x
,
y
;
W
)
=
W
∣
x
?
y
∣
2
∣
∣
W
∣
x
?
y
∣
2
∣
∣
2
(1)
s(x,y;W)=\frac{W|x-y|^{2}}{||W|x-y|^{2}||_{2}} \tag{1}
s(x,y;W)=∣∣W∣x?y∣2∣∣2?W∣x?y∣2?(1)
其中
W
∈
R
m
×
d
W\in \mathbb{R}^{m\times d}
W∈Rm×d为一个可学习的参数矩阵，从而可以获取一个m维度的相似向量。
∣
?
∣
2
|\cdot |^{2}
∣?∣2和
∣
∣
?
∣
∣
2
||\cdot ||_{2}
∣∣?∣∣2?分别表示逐元素平方和l2标准化。
这一部分在代码的class EncoderSimilarity(nn.Module)中：
def l2norm(X, dim=-1, eps=1e-8):
"""L2-normalize columns of X"""
norm = torch.pow(X, 2).sum(dim=dim, keepdim=True).sqrt() + eps
X = torch.div(X, norm)
return X
self.sim_tranloc_w = nn.Linear(embed_size, sim_dim)
self.sim_tranglo_w = nn.Linear(embed_size, sim_dim)
sim_loc = torch.pow(torch.sub(Context_img, cap_i_expand), 2)
sim_loc = l2norm(self.sim_tranloc_w(sim_loc), dim=-1)
sim_glo = torch.pow(torch.sub(img_glo, cap_glo_i), 2)
sim_glo = l2norm(self.sim_tranglo_w(sim_glo), dim=-1)
全局相似表示
利用上面的公式得到 s g = s ( v ˉ , t ˉ ; W g ) s^{g}=s(\bar{v},\bar{t};W_{g}) sg=s(vˉ,tˉ;Wg?)，那么这里的 W g W_{g} Wg?就用于学习全局相似表示
局部相似表示
和SCAN一致，注意力权重计算为： α i j = e x p ( λ c ^ i j ) ∑ i = 1 K e x p ( λ c ^ i j ) \alpha _{ij}=\frac{exp(\lambda \hat{c}_{ij})}{\sum_{i=1}^{K}exp(\lambda \hat{c}_{ij})} αij?=∑i=1K?exp(λc^ij?)exp(λc^ij?)?， c i j c_{ij} cij?表示区域特征 v i v_{i} vi?和词特征 t j t_{j} tj?之间的余弦距离，也就是相似程度，这里用的是标量， c ^ i j \hat{c}_{ij} c^ij?为标准化后的结果。由此得到生成的视觉特征（第j个单词对整幅图像的贡献程度） a j v = ∑ i = 1 K α i j v i a_{j}^{v}=\sum_{i=1}^{K}\alpha_{ij}v_{i} ajv?=∑i=1K?αij?vi?
这样，得到 a j v a_{j}^{v} ajv?和 t j t_{j} tj?之间（即第j个单词和整个图像之间的相关性）的局部相似表示为： s j l = s ( a j v , t j ; W t ) s_{j}^{l}=s(a_{j}^{v},t_{j};W_{t}) sjl?=s(ajv?,tj?;Wt?)
这一部分在代码中，直接用了SCAN的代码部分：
def SCAN_attention(query, context, smooth, eps=1e-8):
"""
query: (n_context, queryL, d)
context: (n_context, sourceL, d)
"""
# --> (batch, d, queryL)
queryT = torch.transpose(query, 1, 2)
# (batch, sourceL, d)(batch, d, queryL)
# --> (batch, sourceL, queryL)
attn = torch.bmm(context, queryT)
attn = nn.LeakyReLU(0.1)(attn)
attn = l2norm(attn, 2)
# --> (batch, queryL, sourceL)
attn = torch.transpose(attn, 1, 2).contiguous()
# --> (batch, queryL, sourceL
attn = F.softmax(attn*smooth, dim=2)
# --> (batch, sourceL, queryL)
attnT = torch.transpose(attn, 1, 2).contiguous()
# --> (batch, d, sourceL)
contextT = torch.transpose(context, 1, 2)
# (batch x d x sourceL)(batch x sourceL x queryL)
# --> (batch, d, queryL)
weightedContext = torch.bmm(contextT, attnT)
# --> (batch, queryL, d)
weightedContext = torch.transpose(weightedContext, 1, 2)
weightedContext = l2norm(weightedContext, dim=-1)
return weightedContext
需要注意的是，这里只有特定单词和对应图像区域之间的关联，并不像SCAN一样还存在特定区域和单词之间的关联
SGR(相似图推理)
将所有单词的局部相似度表示和文本的全局相似度表示作为图节点 N = { s 1 l , . . , s L l , s g } N=\{s_{1}^{l},..,s_{L}^{l},s^{g}\} N={s1l?,..,sLl?,sg}，这里的节点都是m维向量（代码中m取256），代码中如下：
# concat the global and local alignments
sim_emb = torch.cat([sim_glo.unsqueeze(1), sim_loc], 1) # batch, n_word+1, sim_d
使用以下公式计算节点
s
q
s_{q}
sq?和
s
p
s_{p}
sp?之间的边：
e
(
s
p
,
s
q
;
W
i
n
,
W
o
u
t
)
=
e
x
p
(
(
W
i
n
s
p
)
(
W
o
u
t
s
q
)
)
∑
q
e
x
p
(
(
W
i
n
s
p
)
(
W
o
u
t
s
q
)
)
(2)
e(s_{p},s_{q};W_{in},W_{out})=\frac{exp((W_{in}s_{p})(W_{out}s_{q}))}{\sum_{q}exp((W_{in}s_{p})(W_{out}s_{q}))} \tag{2}
e(sp?,sq?;Win?,Wout?)=∑q?exp((Win?sp?)(Wout?sq?))exp((Win?sp?)(Wout?sq?))?(2)
两个
W
W
W分别为输入节点和输出节点的线性变化。从这里也能看出，节点之间的边是存在方向的。
这样，就可以利用构造好的节点和边，通过不断更新来进行相似图推理：
s
^
p
n
=
∑
q
e
(
s
p
n
,
s
q
n
;
W
i
n
n
,
W
o
u
t
n
)
?
s
q
n
s
p
n
+
1
=
R
e
L
U
(
W
r
n
s
^
p
n
)
(3)
\hat{s}_{p}^{n}=\sum_{q}e(s_{p}^{n},s_{q}^{n};W_{in}^{n},W_{out}^{n})\cdot s_{q}^{n}\\ s_{p}^{n+1}=ReLU(W_{r}^{n}\hat{s}_{p}^{n}) \tag{3}
s^pn?=q∑?e(spn?,sqn?;Winn?,Woutn?)?sqn?spn+1?=ReLU(Wrn?s^pn?)(3)
其中 s p 0 s_{p}^{0} sp0?和 s q 0 s_{q}^{0} sq0?为步骤n=0时候的从 N N N中提取出来的节点（即初始节点）， W r n , W i n n , W o u t n W_{r}^{n},W_{in}^{n},W_{out}^{n} Wrn?,Winn?,Woutn?为每一步中的学习出来的参数，每一步结束后， s p n s_{p}^{n} spn?都会被 s p n + 1 s_{p}^{n+1} spn+1?取代
对相似度进行N步迭代推理，并以最后一步全局节点的输出作为推理的相似度表示，然后将其送入一个全连接层来推断最终的相似度分数
在代码中，N取3，具体如下：
class GraphReasoning(nn.Module):
"""
Perform the similarity graph reasoning with a full-connected graph
Args: - sim_emb: global and local alignments, shape: (batch_size, L+1, 256)
Returns; - sim_sgr: reasoned graph nodes after several steps, shape: (batch_size, L+1, 256)
"""
def __init__(self, sim_dim):
super(GraphReasoning, self).__init__()
self.graph_query_w = nn.Linear(sim_dim, sim_dim)
self.graph_key_w = nn.Linear(sim_dim, sim_dim)
self.sim_graph_w = nn.Linear(sim_dim, sim_dim)
self.relu = nn.ReLU()
self.init_weights()
# sim_emb (batch, n_word+1, sim_d)
def forward(self, sim_emb):
sim_query = self.graph_query_w(sim_emb)
sim_key = self.graph_key_w(sim_emb)
# batch, n_word+1, n_word+1
sim_edge = torch.softmax(torch.bmm(sim_query, sim_key.permute(0, 2, 1)), dim=-1)
# batch, n_word+1, sim_d
sim_sgr = torch.bmm(sim_edge, sim_emb)
# batch, n_word+1, sim_d
sim_sgr = self.relu(self.sim_graph_w(sim_sgr))
return sim_sgr
SAF(相似注意过滤)
对每一个节点
s
p
s_{p}
sp?计算一个聚合权重
β
p
=
δ
(
B
N
(
W
f
s
p
)
)
∑
s
q
∈
N
δ
(
B
N
(
W
f
s
p
)
)
(4)
\beta _{p}=\frac{\delta (BN(W_{f}s_{p}))}{\sum _{s_{q}\in N}\delta (BN(W_{f}s_{p}))} \tag{4}
βp?=∑sq?∈N?δ(BN(Wf?sp?))δ(BN(Wf?sp?))?(4)
其中
δ
\delta
δ 为Sigmoid函数，
B
N
BN
BN表示batch normalization，
W
f
∈
R
m
×
1
W_{f}\in \mathbb{R}^{m\times 1}
Wf?∈Rm×1为一个线性变换
然后，使用公式 s f = ∑ s p ∈ N β p s p s_{f}=\sum_{s_{p}\in N}\beta _{p}s_{p} sf?=∑sp?∈N?βp?sp?将所有的相似性特征聚合起来，可以看到，通过这样的方式，使得诸如"the"，"be"等无意义的对齐的系数会变得很小，最终等同于被过滤掉。
最终使用一个完全连接层来预测输入图像和句子之间的最终相似度，这里就是一个标量了。
相关代码如下：
class AttentionFiltration(nn.Module):
"""
Perform the similarity Attention Filtration with a gate-based attention
Args: - sim_emb: global and local alignments, shape: (batch_size, L+1, 256)
Returns; - sim_saf: aggregated alignment after attention filtration, shape: (batch_size, 256)
"""
def __init__(self, sim_dim):
super(AttentionFiltration, self).__init__()
self.attn_sim_w = nn.Linear(sim_dim, 1)
self.bn = nn.BatchNorm1d(1)
self.init_weights()
# input (batch, n_word+1, sim_d)
def forward(self, sim_emb):
sim_attn = l1norm(torch.sigmoid(self.bn(self.attn_sim_w(sim_emb).permute(0, 2, 1))), dim=-1)
sim_saf = torch.matmul(sim_attn, sim_emb)
sim_saf = l2norm(sim_saf.squeeze(1), dim=-1)
return sim_saf
损失函数
L r ( v , t ) = [ γ ? S r ( v , t ) + S r ( v , t ? ) ] + [ γ ? S r ( v , t ) + S r ( v ? , t ) ] + L_{r}(v,t)=[\gamma -S_{r}(v,t)+S_{r}(v,t^{-})]_{+}[\gamma -S_{r}(v,t)+S_{r}(v^{-},t)]_{+} Lr?(v,t)=[γ?Sr?(v,t)+Sr?(v,t?)]+?[γ?Sr?(v,t)+Sr?(v?,t)]+?
其中 ( v , t ) (v,t) (v,t)为一个（图像，文本）对， t ? t^{-} t?和 v ? v^{-} v?为最大负样本， γ \gamma γ为边缘参数， S r S_{r} Sr?为SGR或者SAF预测的相似函数。这一部分和SCAN基本一致
实验结果

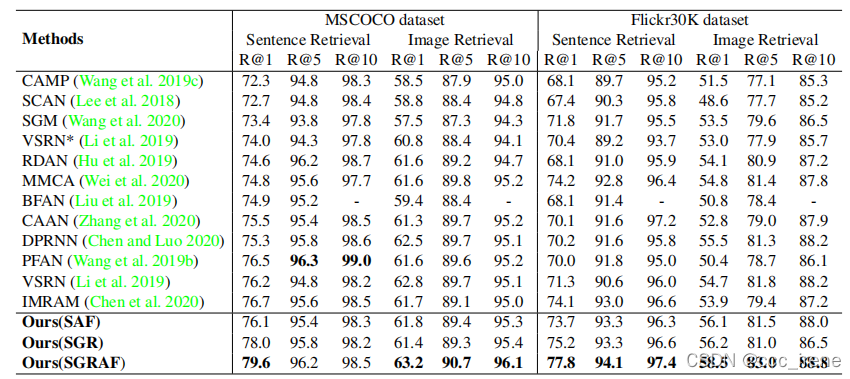

单独看两个模块的相似结果：

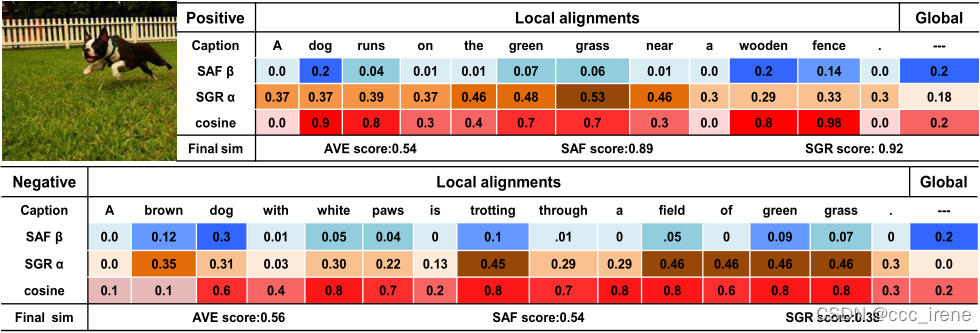

在这里面，可以看到，对于SAF来说，诸如on、the、a之类的冠词等的权重非常低，这一类词就被过滤掉了
