RNN

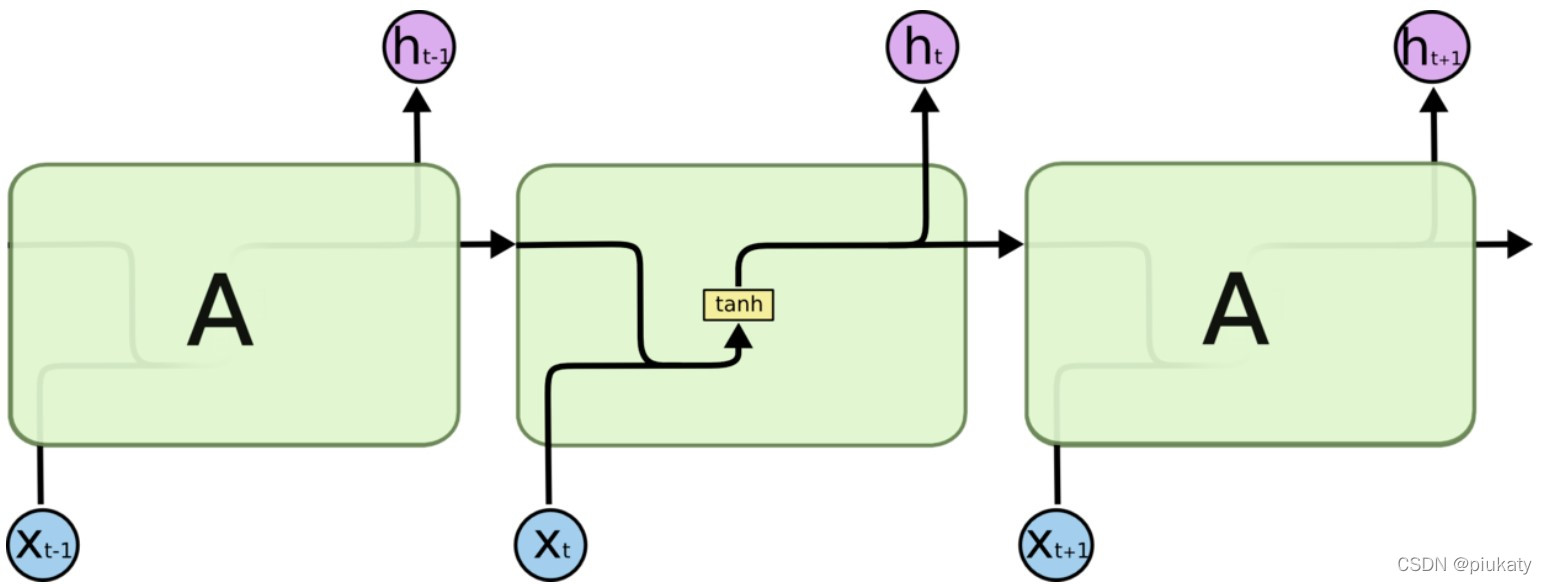

在这里插入图片描述

输入为序列 $X=\{x_0,x_1,...,x_t,...\}$ ，输出为 $H=\{h_0,h_1,...,h_t,...\}$ ，将内部的隐藏层认为是 A。
当前输出不仅依赖于当前的输入，还依赖于上一次的输出： $h_t=tanh(W[h_{t-1},x_t]+b)$ 。
存在的问题的是，对于长序列，如果相距过远，信息很难挖掘。

LSTM

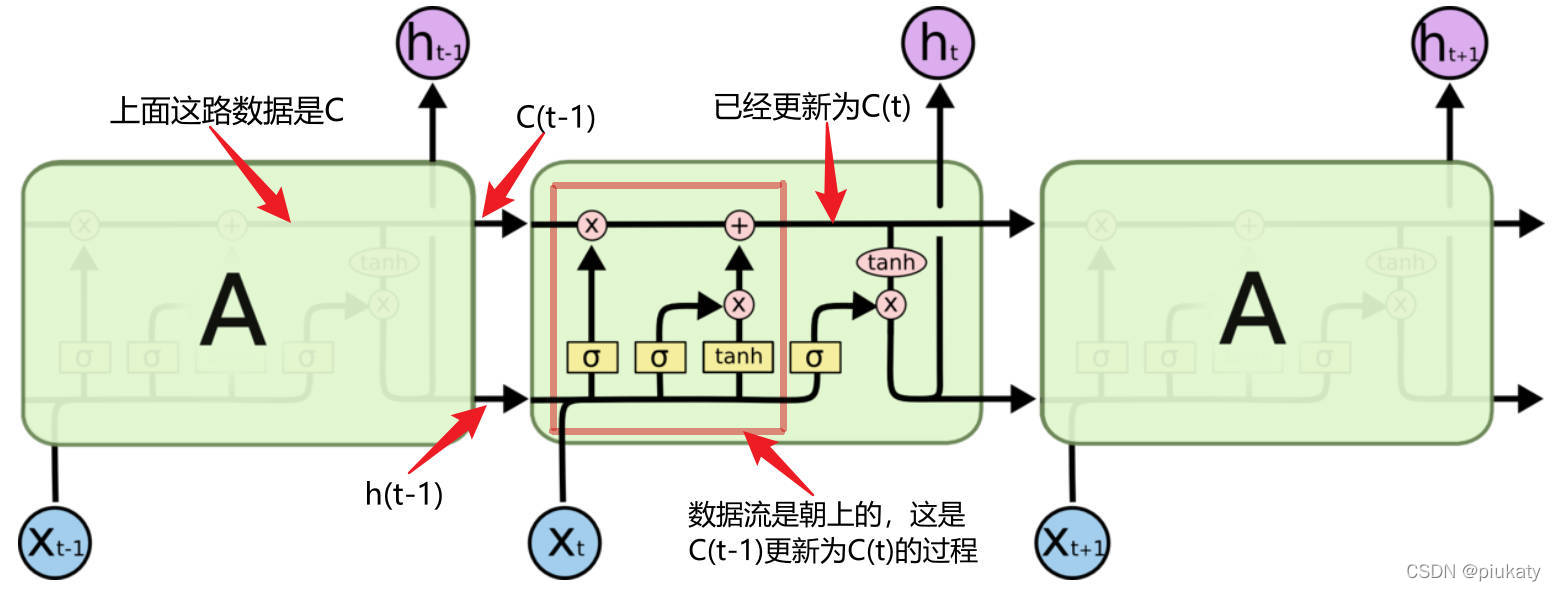

在这里插入图片描述

相比于 RNN 直接将上一输出 $h_{t-1}$ 交给A，还设计了一个称为 cell state 的东西，用来保存长期记忆，这里用 $C=\{c_0,c_1,...,c_t,...\}$ 表示。很自然地，确定当前状态 $c_t$ 的值成了一个问题。

具体来说，有以下两个方面：

根据当前状态 $h_t(x_t,h_{t-1},c_{t-1})$ ，过去 cell state 即 $c_{t-1}$ 的信息如何调整；
在当前的输入 $x_t,h_{t-1})$ 下，哪些特征是需要保留在 cell state 里的。

这就要提到 LSTM 里的一个重要的设计，称为“门”，类似信号处理里的“窗”，其作用是选择信息。LSTM 的门由 sigmoid 和乘操作实现。在一些解释里，可能会有遗忘门，记忆门这样的说法，这里稍作参考。

sigmoid 函数如下：
$\sigma(x)=\frac{1}{1+e^{-x}}$
其取值范围在 (0,1)，x 趋近于负无穷，值趋近于0，x趋近于正无穷，值趋近于1。这里就当作是按 0 和 1 来取值。这是一种毫不犹豫地取舍，1完全保留，0完全抛弃。经过sigmoid 的取舍后，可以得到一组 特征数据，表示着对各个维度的关注程度。

乘：在线性代数中，向量/矩阵的乘法其实是一种在不同的基下的映射/变换。所以，乘是 目标数据 在 特征数据 下，做了一次映射/变换。 目标数据 在 特征数据 所在的空间，进行投影。

以 $c_{t-1}$ 为例，门的功能如下： $T\cdot c_{t-1}=\overline{c_t}$ ，其中，T 表示经过 sigmoid 选择后的特征数据， $T=\sigma(W[x_t,h_{t-1}]+b)$ ，其中的变量是 $x_t,h_{t-1}]$ ，W，b 是参数。

接下来，对 A 里面的一些动作进行分解。

$c_{t}$ 的更新：
ａ） $\overline{c_t}=T_1\cdot c_{t-1}$ 。这里的 $T_1\cdot$ 是常说的遗忘门，根据新的输入对当前的 cell state 进行调整；
ｂ） $\widetilde{c}=T_2\cdot tanh(W[x_t,h_{t-1}]+b)$ 。这 $T_2\cdot$ 是常说的记忆门，对当前打算保存到 Cell state 的候选数据 $tanh(W[x_t,h_{t-1}]+b)$ 进行选择；
ｃ） $c_t=\overline{c_t}+\widetilde{c}$ 。至此，更新完成。
输出 $h_t$ ： $h_t=T_3\cdot tanh(c_t)$ 。这里的 $T_3\cdot$ 就是常说的输出门。
