硅量子点钯纳米粒子的的表征

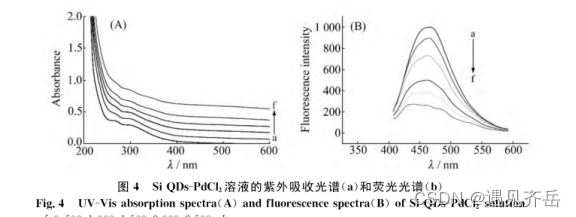

图4(A)为在相同体积的SiQDs溶液中，加入不同量的PdCl2后溶液的紫外吸收光谱，可以看到随着PdCl2量的增加，紫外吸收逐渐增强。从图4(B)中，可以清楚的看到随着PdCl2的增加(加入PdCl2a-f:0，500，1000，1500，2000，2500μL)，溶液的荧光强的量度越来越弱，说明SiQDs与PdCl2发生了一定的结合。
掺杂的硅量子点的合成
我们以硅片、二氧化硅和B2O3作为靶材在Ar气氛下溅射可以得到掺硼的富硅氧化硅薄膜。然后在N2气氛中1100℃加热30分钟可以得到镶嵌在硼硅酸盐玻璃(BSG)中的硼掺杂的硅量子点。将B2O3靶材替换为P2O5并采用相同的工艺可以得到镶嵌在磷硅酸盐玻璃(PSG)中的磷掺杂的硅量子点。同时采用B2O3和P2O5两种靶材还能够得到镶嵌在硼磷硅酸盐玻璃(BPSG)中的硼-磷共掺的硅量子点。

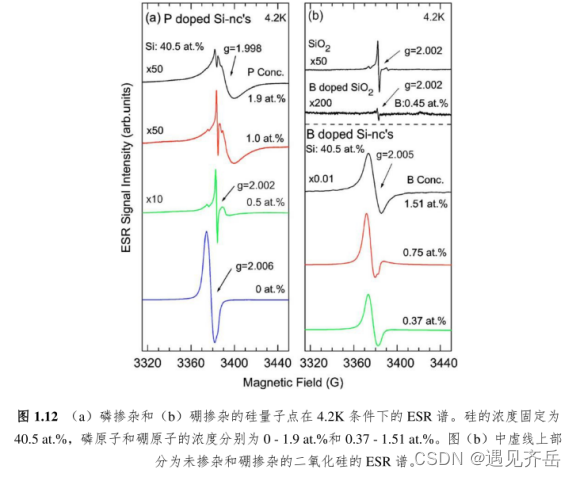

通过电子自旋共振(ESR)研究了硼、磷掺杂前后硅量子点表面悬挂键的变化。对于掺杂的硅量子点，g=2。006和1。998的共振响应分别对应表面缺陷(如悬挂键)和掺磷引入的电子态。发现磷掺杂能够显著减少硅量子点表面的悬挂键，而硼掺杂反而会轻微增加表面的悬挂键(如图1。12所示)。这表明对于镶嵌在二氧化硅中的硅量子点，磷原子容易钝化硅量子点表面(即硅/二氧化硅界面)的悬挂键，而硼原子不会钝化悬挂键。
?
量子点定制产品目录：
??Mn掺杂ZnS近红外量子点/磁性壳聚糖多功能荧光标记试剂
近红外荧光量子点(QD800)
QD800近红外量子点标记Tca8113细胞(Tca8113/QD800)
近红外波段InAs量子点
近红外钠硼铝硅酸盐PbSe量子点荧光玻璃
近红外PbSe纳晶量子点
近红外硫化铅量子点(PbS QDs)
PIN结构多层Ge量子点探测器
近红外硅基锗量子点
氮原子掺杂近红外发射碳量子点
近红外钙钛矿量子点
近红外无镉量子点
近红外水溶性铜硫铟量子点量子
近红外发光量子点DMPS-CdTe?QDs
近红外发射的CuxS荧光量子点
近红外水溶性CuS荧光量子点
近红外荧光HgSe量子点
近红外胶体量子点
近红外水溶性汞系硫族量子点
本文来自西安齐岳生物小编axc,2022.03.07
