5.3.3.在图像处理中应用的滤波器：

这部分本来准备在OpenCV中地常用函数部分介绍的，但后来又想到在前面已经稍微涉及到了那些函数的作用，那么在这里就从信号处理的角度对二维信号的分析进行叙述。这一小节概括的内容可以算是真正的图像处理，即利用一定的方法增强/提取图像的特征、消除可能的干扰等，也是比赛中传统视觉算法的实现基础。

我们也可以将图像处理、机器视觉和计算机视觉进行简单的对比，图像处理更像是传统的信号处理，把图像视为空间上二维的亮度序列信号，通过逐像素操作或卷积操作等，提取图像的基本特征；机器视觉则是着重关注测量，需要得到的是严格定量的分析。如某个物体的长宽、面积、角度还有距离相机的位姿和距离等，大部分应用场景是工业自动化生产，一般需要用到图像处理的知识；计算机视觉的抽象层次最高，希望计算机拥有和人一样的理解能力，不单单是进行测量，而要抽取出高级的语义特征等。拿一张含有水杯的图片作为这三个任务的输入，图像处理输出的可能是利用canny边缘检测后得到的水杯轮廓，机器视觉算法也许会计算出水杯的真实高度，而计算机视觉程序则能告诉我们，图像中有一个水杯，甚至可以利用目标检测技术将其精确定位出来。

本节就介绍最基本的任务，图像处理。

5.3.3.1. 频域分析

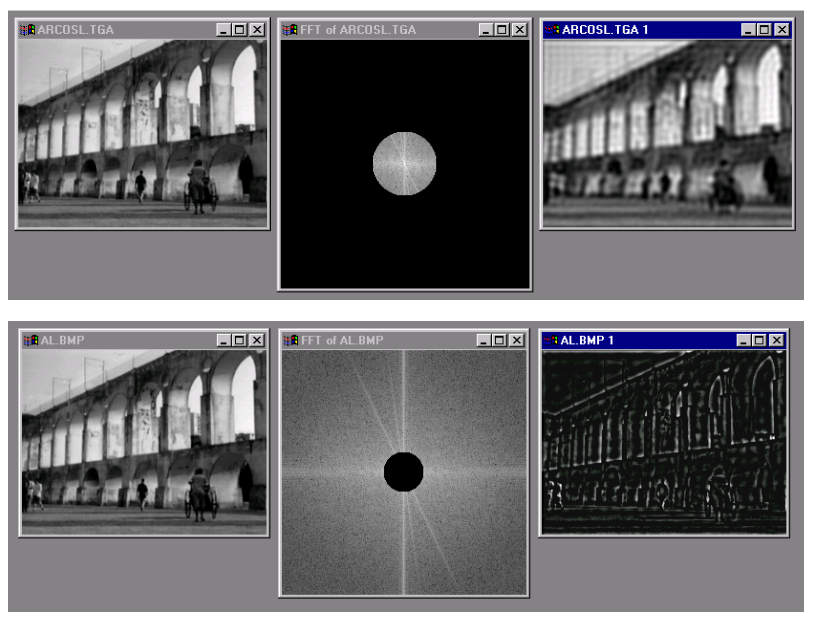

对于学过信号与系统的同学来说，Fourier Transformation已经是我们的老朋友了。既然它能处理一维序列，自然也能处理二维信号，图像就是一个二维信号，我们当然可以用它来对付图像了。我们着重关注的是二维的DFT（离散傅里叶变换），希望傅里叶变换能帮我们提取出图像的频率信息。对于时间序列，频域上的幅值低对应着不同频率正弦波的强度大小，频率越高则说明变化越剧烈；那么我们直接将这种关系推广到二维空间信号，频率高低就对应着明暗过渡的缓和程度，对于物体轮廓和边缘，亮度的突变就代表了高频信号，而平缓的区块则对应了低频分量。

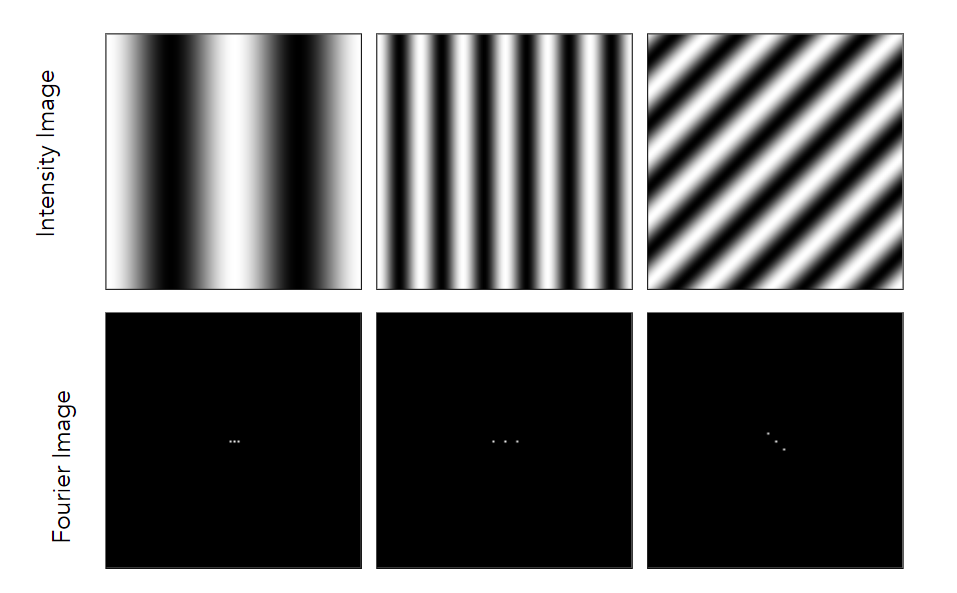

下图中展示了三个基本频率分量（还有一种往右边倾斜的分量），频域和空间域仍然保持着对偶关系，高频分量在频域中间隔大，低频则是集中。对于表示信号非常关键的相位信息，也一起保存在频域中。不过由于要完整的表示出频域分量，需要四个维度（时域中的每个维度都对应一个复数，这是一个$C^2$空间），因此一般将相位谱和频率谱分开表示。

那么，回到最根本的问题，为什么我们需要傅里叶变换？因为我们想要利用变换域的一些优越的性质——比如卷积在频域只是简单的相乘操作。之前我们介绍了Sobel算子和Laplcian算子在频域的实现都非常容易（微分变成了了标量乘法），低通滤波器、高通滤波器、带通滤波器更是手到擒来。线性时不变系统（在这里则是“线性空间不变系统”）的优良性质让我们可以单独处理每个信号分量，再通过可加性结合所有成分。

你可以设计特定的滤波器来提取需要的图像分量，在之前介绍Vision attention的时候，我们就提到一个通道的数据就相当于原图的某个“频率分量“，只不过CNN的卷积核参数是利用反向传播自我学习出来的，而不是用傅里叶变换计算出来的。从这个角度上看，傅里叶变换产生的特征（正弦分量）就要比神经网络训练出的特征更”低级“一些。同样，我们可以取二者之长，比如给予每个正弦分量一个可学习的系数，让网络通过反向传播训练此系数，得到一组组合滤波器，这相对最基本的DFT能更好地提取图像特征，又可以网络降低训练的开销不需要单独学习卷积核上的每一个参数，提高运行速度（DFT的运行速度已经被优化到极致了，打过OI或者玩信号处理的同学一定听说过/掌握了快速傅里叶变换FFT）。

5.3.3.2. 空域滤波

在信号与系统、控制理论中我们常常从时域和频域分析对象，那么在图像处理上我们也可以从空间域对图像进行操作。最常见的比如差分算子、二阶差分算子、高斯核等大家应该已经见怪不怪了；对于单一像素的逐个操作如阈值、双阈值、直方图归一化还有对比度增强等，也可以看作是非线性的滤波；还有之前介绍的自适应滤波，同样可以用在图像降噪去雾上。

• 降噪

  因为CMOS损坏、增益过高或是在低曝光、低亮度条件下拍摄照片时画面常常伴随噪点或椒盐噪声，最简单高效的方法就是利用均值滤波、中值滤波、高斯滤波平滑/去除这种噪点。如果是每个像素上都伴随随机噪声，根据其特性可以选用定制的自适应滤波（动态改变窗口大小和参数选择）或其他的相关滤波方法处理。不过，我们需要权衡效果和时间开销，如果前处理就花费了大量的时间，对算法的实时性是非常不利的。

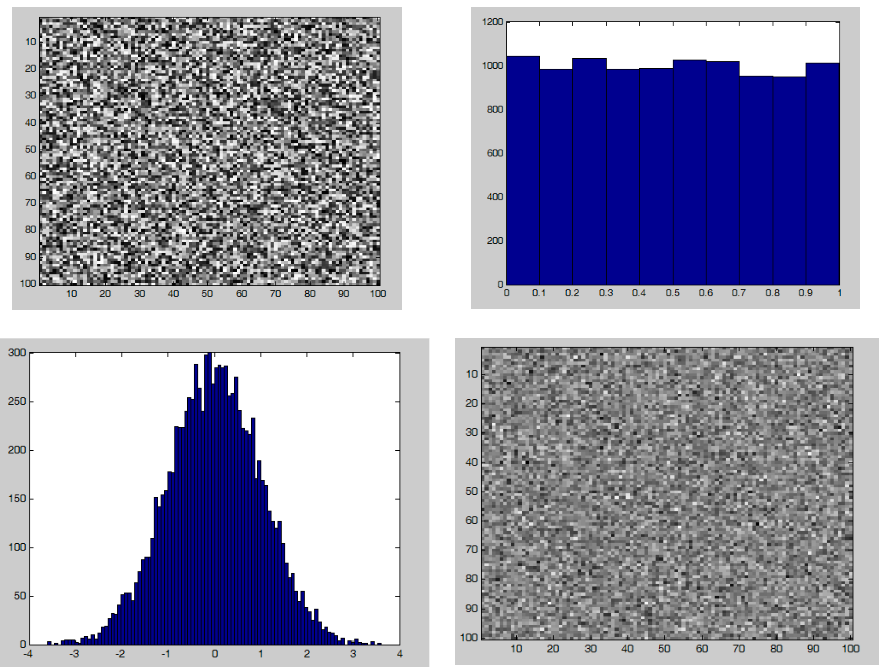

  上图为随机噪声，下图为高斯噪声，图源MIT opencourse 6.819

• 特征提取

  用于梯度计算的差分算子已经是老熟人了，提取边缘可用sobel算子和Laplace算子，比较少见的有提取倾斜边缘的roberts、只处理垂直方向的prewitt算子，上述的这些卷积核都是根据不同情况选用的，当然还有增加预处理和后处理的Canny边缘检测。这里列出他们的形状、适用情况及其优缺点。

  • Roberts算子，从核的设计就可以看出，比较适合处理倾斜的边缘，对于本身边缘较为明显的图像，处理效果较好，但是边缘响应较宽而且会受到噪声影响，若要缩小响应宽度可以增加后处理，减小噪声影响则增大卷积核：

  $$\left[\begin{array}{cc}?1& 0\\ 0& 1\end{array}\right]\left[\begin{array}{cc}0& ?1\\ 1& 0\end{array}\right]$$

  • Prewitt算子，专注提取水平和竖直方向的边缘，鲁棒性相比前者更佳，但是提取出的倾斜边缘会呈现锯齿状，对于亮度变化不那么剧烈的图像也比较有效：
    $$?\begin{array}{ccc}?1& 0& 1\\ ?1& 0& 1\\ ?1& 0& 1\end{array}??\begin{array}{ccc}?1& ?1& ?1\\ 0& 0& 0\\ 1& 1& 1\end{array}?$$

  • Sobel算子，相当于使用了高斯插值的边缘微分算子，对于离中心更远的像素具有更小的权重（很直观，比如下方的核中，左上角对卷积核中心点的贡献应该比正上方小）。由于加入了高斯滤波，噪声容限相对prewitt有所提升，若希望得到更平滑的结果，同样可以扩大卷积核：
    $$?\begin{array}{ccc}?1& 0& 1\\ ?2& 0& 2\\ ?1& 0& 1\end{array}??\begin{array}{ccc}?1& ?2& ?1\\ 0& 0& 0\\ 1& 2& 1\end{array}?$$

  • Laplacian算子，对于离散的图像信号来说是二阶差分算子，能够更明显的凸出图像边缘：
    $$?\begin{array}{ccc}0& ?1& 0\\ ?1& 4& ?1\\ 0& ?1& 0\end{array}?$$
    这是四方向的拉普拉斯算子，还有8方向（考虑两个斜45°角）的卷积核如下：
    $$?\begin{array}{ccc}?1& ?1& ?1\\ ?1& 8& ?1\\ ?1& ?1& ?1\end{array}?$$
    如果想要凸显效果或减弱效果，读者可以自行尝试给边缘和中心设定不同的值，利用OpenCV中的filter2D()函数进行测试。

  • Canny边缘检测在各处有非常多的教程，OpenCV documentaion中也有示例，这里就简略过一下：

    1. 高斯滤波，把噪声去除，显然差分运算对冲激噪声是非常敏感的

    2. 用梯度算子求出边缘响应

    3. 非极大值抑制，根据把边缘缩窄/删除误检边缘

    4. 双阈值操作确定响应上下界，把范围内的响应留下

    5. 聚类？强响应附近的弱响应也会加入，而弱响应附近的弱响应直接删除

5.3.3.3. 形态学操作

形态学操作是对二值图的轮廓和外形进行变换的运算（其实也可以运用于灰度图像，会有插值效果，但应用最多的还是二值图，直接凸显形态特征）。这部分内容是传统识别算法的老朋友了，我们手动设计一些特征并用形态学操作进行增强，或削弱噪点。

• 膨胀

  将结构元素应用在某个像素时，把当前像素替换成结构元素覆盖位置上的最大值，对于二值图来说，就是变成255，扩张边缘。

• 腐蚀

  和膨胀相反，替换为覆盖位置的最小值，收缩边缘。

• 开运算

  先腐蚀再膨胀，消除高亮度的狭长区域（和你的结构元素设计有关）或高亮噪点。

• 闭运算

  和开运算相反，消除黑色空洞区域，或将断裂的轮廓闭合。

• 顶帽

  原图减去原图的开操作，消除亮度较低区域下的高亮区域。

• 黑帽

  和顶帽操作相似，是原图减去闭运算，可以得到高亮部分的较暗区域。

• 形态学梯度

  一般指的是膨胀和腐蚀图像的差值，前述两种“帽”操作也属于形态学梯度。

• 统一接口

  OpenCV的形态学操作api为morphologyEX()，提供了上述所有操作的接口。

• 自定义结构元素

  OpenCV提供了getStructuringElement()函数方便我们自定义结构元素，你也可以使用Mat制作更复杂的结构元素。

关于这部分内容，网络上和教材中有大量的介绍，在此不过多赘述。关键是理解形态学运算的原理， 知道算法是怎么运行的即可。

下一章将更新目标跟踪相关的内容
