【翻译论文】An Architecture Combining Convolutional Neural Network (CNN) and Support Vector Machine (SVM) for Image Classification(2017)
一种结合卷积神经网络(CNN)和支持向量机(SVM)的图像分类架构
DOI:10.48550/arXiv.1712.03541
摘要：
卷积神经网络(cnn)类似于“普通”神经网络，它们由隐藏层组成，这些层由具有“可学习”参数的神经元组成。这些神经元接收输入，执行点积，然后再进行非线性处理。整个网络表示原始图像像素与其等级分数之间的映射关系。按惯例，Softmax函数是在这个网络的最后一层使用的分类器。然而，已有研究[2,3,11]对这一标准提出了挑战。引用的研究介绍了线性支持向量机(SVM)在人工神经网络体系结构中的应用。这个项目是对这个主题的另一个尝试，并受到了[11]的启发。实证数据表明，利用MNIST数据集[10]，CNN-SVM模型能够达到≈99.04%的测试精度。另一方面，使用相同的数据集，CNN-Softmax能够达到≈99.23%的测试精度。这两个模型也在最近发布的Fashion-MNIST数据集[13]上进行了测试，该数据集被认为是比MNIST[15]更难的图像分类数据集。CNN-SVM的测试精度为≈90.72%，而CNN-Softmax的测试精度为≈91.86%。如果在数据集上使用数据预处理技术，并且基础CNN模型比本研究中使用的模型相对复杂，那么上述结果可能会得到改善。
CCS的概念
计算方法→分类监督学习;支持向量机;神经网络;
关键词
人工智能;人工神经网络;分类;图像分类;机器学习;mnist数据集;softmax;监督式学习;支持向量机
1.介绍
许多涉及深度学习方法的研究都声称，在相当多的任务中都有最先进的性能。其中包括但不限于图像分类[9]、自然语言处理[12]、语音识别[4]和文本分类[14]。上述任务中使用的模型在分类层采用了softmax函数。
然而，已经进行了研究 [2, 3, 11]，研究了用于分类的 softmax 函数的替代方法——支持向量机 (SVM)。上述研究声称，在人工神经网络 (ANN) 架构中使用 SVM 比使用传统的 softmax 函数产生相对更好的结果。当然，这种方法有一个缺点，那就是对二进制分类的限制。由于 SVM 旨在确定分离数据集中两个类别的最佳超平面，因此多项式情况似乎被忽略了。在多项式分类中使用支持向量机，情况变成一对多，其中正类代表得分最高的类，其余代表负类。
2.方法
2.1 机器智能库
Google TensorFlow[1] 用于实现本研究中的深度学习算法。
2.2数据
MNIST[10] 是一个成熟的标准手写数字分类数据集，广泛用于深度学习模型的基准测试。这是一个 10 类分类问题，有 60,000 个训练示例和 10,000 个测试用例——全部为灰度。然而，有人认为 MNIST 数据集“太简单”和“过度使用”，“它不能代表现代 CV [计算机视觉] 任务”[15]。因此，[13] 提出了 Fashion-MNIST 数据集。所述数据集由 Zalando 的文章图像组成，具有与 MNIST 相同的分布、相同的类数和相同的颜色配置文件。
MNIST 和 FashionMNIST 的数据集分布。
两个数据集都按原样使用，没有进行标准化或降维等预处理。
2.3 支持向量机
支持向量机 (SVM) 由 Vapnik[5] 开发用于二进制分类。其目标是找到最优超平面 f (w, x) = w · x + b 以分离给定数据集中的两个类，特征 x ∈ Rm。SVM 通过解决优化问题（方程 1）来学习参数 w。
其中 wT w 是曼哈顿范数（也称为 L1 范数），C 是惩罚参数（可以是任意值或使用超参数调整选择的值），y’ 是实际标签，wT x + b 是预测函数。方程。 1 被称为 L1-SVM，具有标准的铰链损失。它的可微分对应物 L2-SVM（等式 2）提供了更稳定的结果[11]。
其中 ∥w∥2 是欧几里得范数（也称为 L2 范数），带有平方铰链损失。
2.4卷积神经网络 (CNN)
卷积神经网络（CNN）是一类深度前馈人工神经网络，常用于图像分类等计算机视觉问题。 CNN 与“普通”多层感知器 (MLP) 网络的区别在于它使用卷积层、池化和非线性，如 tanh、sigmoid 和 ReLU。
卷积层（用 CONV 表示）由一个滤波器组成，例如 5 × 5 × 1（宽度和高度为 5 个像素，因为图像是灰度的，所以为 1）。直观地说，CONV 层用于“滑动”输入图像的宽度和高度，并计算输入区域与权重学习参数的点积。这反过来将产生一个二维激活图，该图由给定区域的过滤器响应组成。
因此，池化层（由 POOL 表示）根据 CONV 滤波器的结果减小了输入图像的大小。结果，模型中的参数数量也减少了——称为下采样。

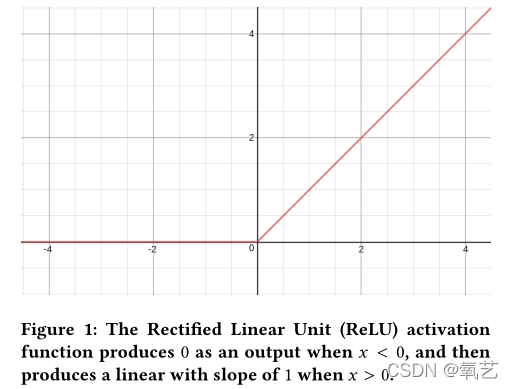

图1：当x<0时，整流线性单元（ReLU）激活函数产生0作为输出，然后当x>0时产生斜率为1的线性。
最后，使用激活函数在计算中引入非线性。如果没有这些，模型将只学习线性映射。目前常用的激活功能是ReLU功能[6]（见图1）。ReLU通常用于tanh和siаmoid，因为与其他两个函数相比，它大大加快了随机梯度下降的收敛速度[9]。此外，与tanh和si k moid所需的大量计算相比，ReLU是通过简单地对零处的矩阵值进行阈值化来实现的（见等式3）。
在本文中，我们采用以下架构实现了一个基本CNN模型：
(1) INPUT: 32 × 32 × 1
(2) CONV5: 5 × 5 size, 32 filters, 1 stride
(3) ReLU: max(0,hθ (x))
(4) POOL: 2 × 2 size, 1 stride
(5) CONV5: 5 × 5 size, 64 filters, 1 stride
(6) ReLU: max(0,hθ (x))
(7) POOL: 2 × 2 size, 1 stride
(8) FC: 1024 Hidden Neurons
(9) DROPOUT: p = 0.5
(10) FC: 10 Output Classes
在CNN的第10层，代替传统的softmax函数和交叉熵函数（用于计算损失），实现了L2-SVM。也就是说，输出应转换为以下情况y∈ {?1，+1}，损失由公式2计算。然后使用Adam[8]学习权重参数。
2.5 数据分析
本研究的实验分为两部分：（1）训练阶段，（2）测试用例。CNN-SVM和CNN Softmax模型在MNIST和Fashion MNIST上使用。本研究仅考虑了训练准确性、训练损失和测试准确性。
3.实验
代码实现可以在https://github上找到。com/AFAgarap/cnnsvm。本研究中的所有实验都是在一台笔记本电脑上进行的，该电脑采用Intel Core（TM）i5-6300HQ CPU@2.30GHz x 4，16GB的DDR3 RAM，以及NVIDIA GeForce GTX 960M 4GB的DDR5 GPU。

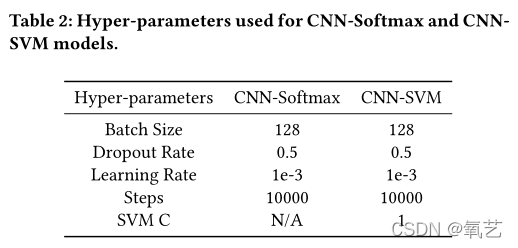

表2:CNN Softmax和CNNSVM模型使用的超参数。
表2中列出的超参数是手动分配的，用于MNIST和FashionMNIST的实验。
图2显示了CNN Softmax和CNN-SVM在使用MNIST进行图像分类时的训练精度，而图3显示了它们的训练损失。在10000步时，两位模特都能在4分16秒内完成训练。CNN Softmax模型的平均训练准确率为98.4765625%，平均训练损失为0.136794931，而CNN-SVM模型的平均训练准确率为97.671875%，平均训练损失为0.268976859。

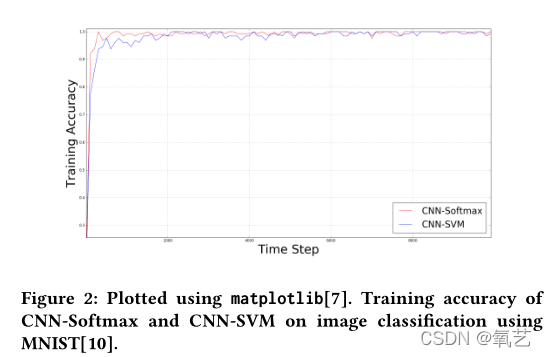

图2：使用matplotlib绘制[7]。CNN Softmax和CNN-SVM在使用MNIST进行图像分类时的训练精度[10]。

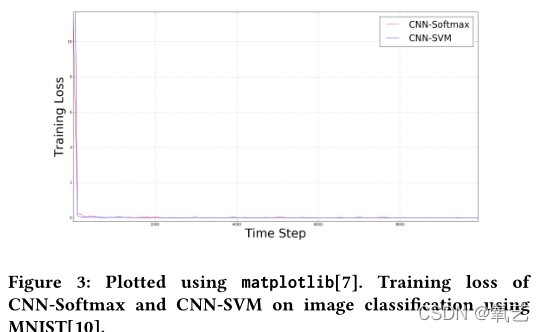

图3：使用matplotlib绘制[7]。CNN Softmax和CNN-SVM在使用MNIST进行图像分类时的训练损失[10]。

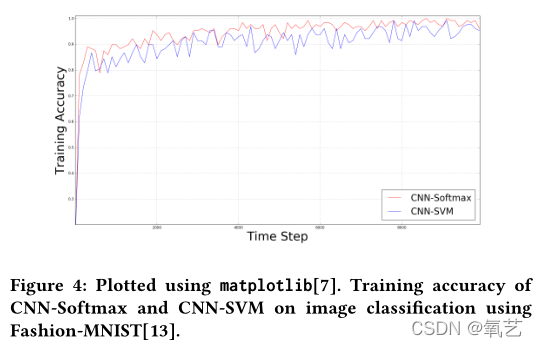

图4：使用matplotlib绘制[7]。CNN Softmax和CNN-SVM在使用Fashion MNIST进行图像分类时的训练精度[13]。

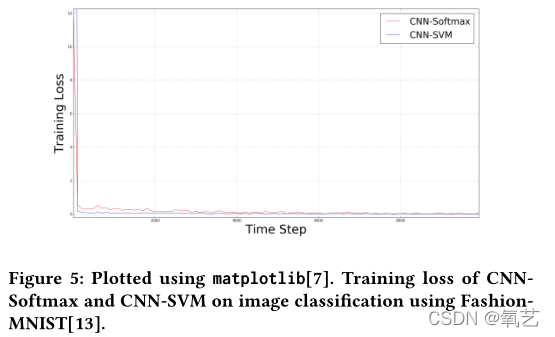

图5：使用matplotlib绘制[7]。CNNSoftmax和CNN-SVM在使用FashionList进行图像分类时的训练损失[13]。
图4显示了CNN Softmax和CNNSVM在使用MNIST进行图像分类时的训练精度，而图5显示了它们的训练损失。在10000个步骤中，CNN Softmax模型能够在4分47秒内完成训练，而CNN-SVM模型能够在4分29秒内完成训练。CNN Softmax模型的平均训练准确率为94%，平均训练损失为0.259750089，而CNNSVM模型的平均训练准确率为90.15%，平均训练损失为0.793701683。
表3:CNN Softmax和CNN-SVM在使用MNIST[10]和Fashion MNIST[13]进行图像分类时的测试精度。
经过 10,000 个训练步骤后，两个模型都在每个数据集的测试用例上进行了测试。如表 1 所示，两个数据集各有 10,000 个测试用例。表 3 显示了 CNNSoftmax 和 CNN-SVM 使用 MNIST[10] 和 Fashion-MNIST[13] 进行图像分类的测试精度。
MNIST 数据集的测试准确度并不能证实 [11] 中的发现，因为 CNN-Softmax 的分类准确度比 CNN-SVM 更好。这个结果可能归因于没有比 MNIST 数据集进行数据预处理的事实。此外，[11] 具有比本研究中的简单程序相对更复杂的模型和方法。另一方面，CNN-Softmax 模型的测试准确性与 [15] 中的结果相匹配，因为这两种方法都不涉及 Fashion-MNIST 的数据预处理。
4.结论与建议
这项研究的结果需要改进其方法，以进一步验证其对 [11] 提出的 CNN-SVM 的审查。尽管与 [11] 中的发现相矛盾，但从数量上讲，CNN-Softmax 和 CNN-SVM 的测试精度与相关研究几乎相同。假设通过数据预处理和相对更复杂的基础 CNN 模型，应重现 [11] 中的结果。
结论
本研究的结果需要对其方法进行改进，以进一步验证其对提出的[11]CNN-SVM的评价。CNN-Softmax和CNN-SVM的测试精度虽然与[11]的结果相矛盾，但从数量上讲，与相关研究的测试精度基本一致。假设经过数据预处理和相对复杂的基础CNN模型，可以重现[11]中的结果。
