[人工智能]Nerf源码解析——Pytroch3D版

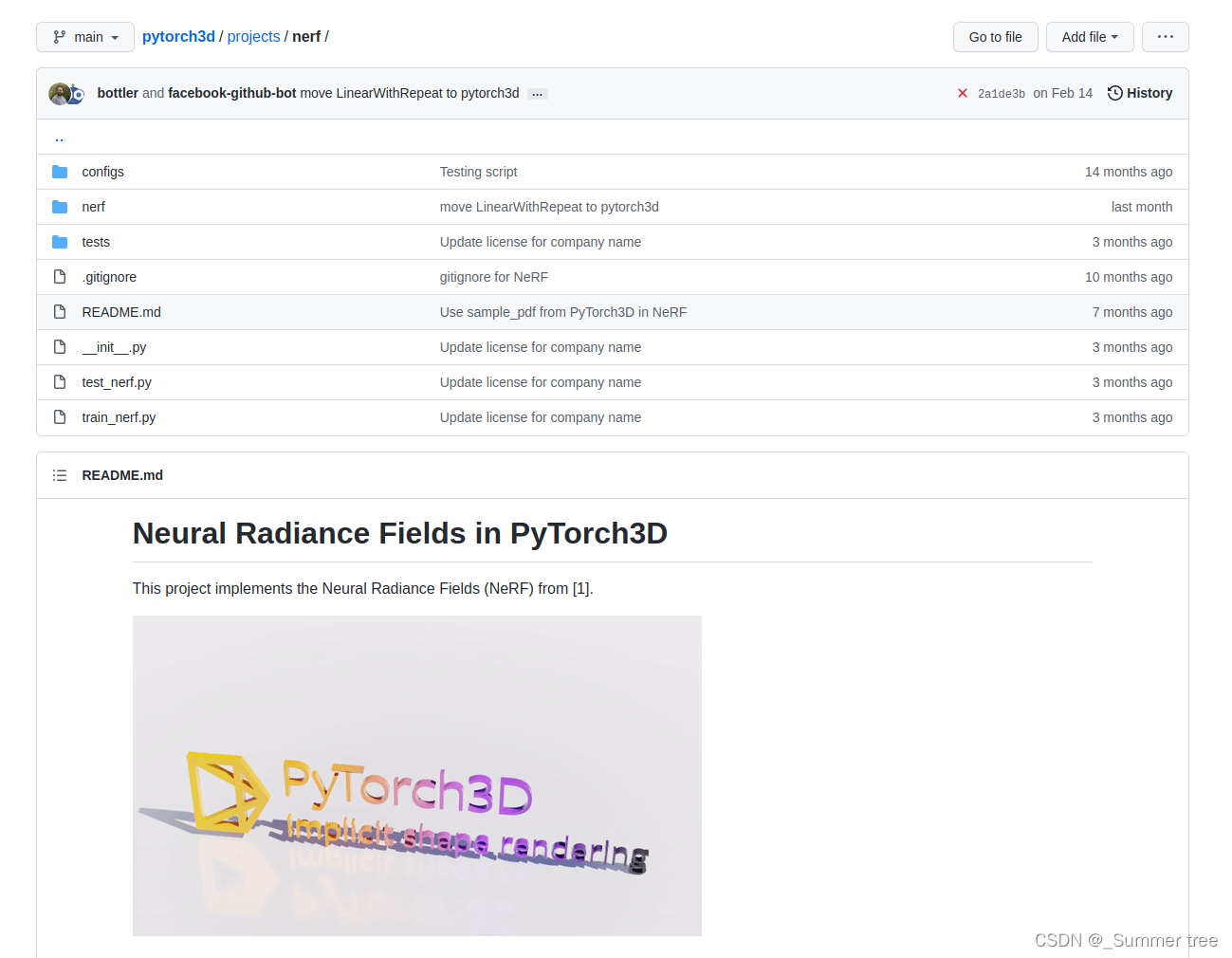

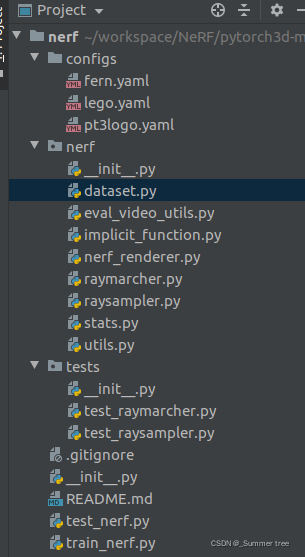

项目目录

train_nerf.py

1. 构建模型

 # Initialize the Radiance Field model.
    model = RadianceFieldRenderer(
        image_size=cfg.data.image_size,
        n_pts_per_ray=cfg.raysampler.n_pts_per_ray, # 每一术光线采样的n个点
        n_pts_per_ray_fine=cfg.raysampler.n_pts_per_ray, # 每一术光线采样的n个点 fine网络
        n_rays_per_image=cfg.raysampler.n_rays_per_image,  #每个图像的n个光束
        min_depth=cfg.raysampler.min_depth, # 最近的边界
        max_depth=cfg.raysampler.max_depth,  #最远的边界
        stratified=cfg.raysampler.stratified, #分层？
        stratified_test=cfg.raysampler.stratified_test, #分层测试
        chunk_size_test=cfg.raysampler.chunk_size_test, #块大小测试
        n_harmonic_functions_xyz=cfg.implicit_function.n_harmonic_functions_xyz, # 坐标
        n_harmonic_functions_dir=cfg.implicit_function.n_harmonic_functions_dir, # 方向
        n_hidden_neurons_xyz=cfg.implicit_function.n_hidden_neurons_xyz, #xyz的 隐藏神经元
        n_hidden_neurons_dir=cfg.implicit_function.n_hidden_neurons_dir, #方向的 隐藏神经元
        n_layers_xyz=cfg.implicit_function.n_layers_xyz, # 坐标 n层
        density_noise_std=cfg.implicit_function.density_noise_std, # 密度噪音方差
        visualization=cfg.visualization.visdom, #可视化
    )

2. resume

checkpoint_path = os.path.join(hydra.utils.get_original_cwd(), cfg.checkpoint_path)  # 恢复训练的路径
    if len(cfg.checkpoint_path) > 0:
        # Make the root of the experiment directory. 创建实验目录的根目录
        checkpoint_dir = os.path.split(checkpoint_path)[0]
        os.makedirs(checkpoint_dir, exist_ok=True)  # 创建checkpoint的路径。

        # Resume training if requested.
        if cfg.resume and os.path.isfile(checkpoint_path):
            print(f"Resuming from checkpoint {checkpoint_path}.")
            loaded_data = torch.load(checkpoint_path)  # 从checkpoint加载数据
            model.load_state_dict(loaded_data["model"])  # 根据checkpoint的路径恢复模型
            stats = pickle.loads(loaded_data["stats"])  # 从checkoint中恢复出来的
            print(f"   => resuming from epoch {stats.epoch}.")
            optimizer_state_dict = loaded_data["optimizer"] # 恢复得到
            start_epoch = stats.epoch

3. 初始化optimizer

 optimizer = torch.optim.Adam(
        model.parameters(),
        lr=cfg.optimizer.lr,  #学习率由超参数指定
    )

4. 加载optimizer state dict

  if optimizer_state_dict is not None:
        optimizer.load_state_dict(optimizer_state_dict)
        optimizer.last_epoch = start_epoch

5. 初始化stats 对象

    if stats is None:
        stats = Stats(
            ["loss", "mse_coarse", "mse_fine", "psnr_coarse", "psnr_fine", "sec/it"],
        )

6. 定义学习率

 # learning rate: current_lr = base_lr * gamma ** (epoch / step_size)
    def lr_lambda(epoch):
        return cfg.optimizer.lr_scheduler_gamma ** (
            epoch / cfg.optimizer.lr_scheduler_step_size
        )

7. learning rate scheduling

lr_scheduler = torch.optim.lr_scheduler.LambdaLR(
        optimizer, lr_lambda, last_epoch=start_epoch - 1, verbose=False
    )

8. 加载训练和验证数据

# Load the training/validation data.
    train_dataset, val_dataset, _ = get_nerf_datasets(
        dataset_name=cfg.data.dataset_name,
        image_size=cfg.data.image_size,
    )

9. 设定训练验证dataloader

    train_dataloader = torch.utils.data.DataLoader(
        train_dataset,
        batch_size=1,
        shuffle=True,
        num_workers=0,
        collate_fn=trivial_collate,
    )

    # The validation dataloader is just an endless stream of random samples.
    val_dataloader = torch.utils.data.DataLoader(
        val_dataset,
        batch_size=1,
        num_workers=0,
        collate_fn=trivial_collate,
        sampler=torch.utils.data.RandomSampler(
            val_dataset,
            replacement=True,
            num_samples=cfg.optimizer.max_epochs,
        ),
    )

10. 模型训练。

nerf/datasets.py

get_nerf_datasets()

• 参数

	dataset_name: str,  # 'lego | fern' 给定具体的场景。
    image_size: Tuple[int, int],  # 图像的尺寸。（height，width）
    data_root: str = DEFAULT_DATA_ROOT,  # 数据的网络链接？
    autodownload: bool = True, #根据网络链接对数据进行自动下载。

• 返回

Tuple[Dataset, Dataset, Dataset]:  # 返回三个数据集。（训练集、验证集、测试集）

• cameras_path , image_path

cameras_path = os.path.join(data_root, dataset_name + ".pth")
image_path = cameras_path.replace(".pth", ".png")

• 自动下载数据（自动下载并且缺失了任何一个）

    if autodownload and any(not os.path.isfile(p) for p in (cameras_path, image_path)):
        # Automatically download the data files if missing.
        download_data((dataset_name,), data_root=data_root)

• 获得训练数据和 相机个数。

train_data = torch.load(cameras_path)
n_cameras = train_data["cameras"]["R"].shape[0]

• 获取图像数据

	_image_max_image_pixels = Image.MAX_IMAGE_PIXELS  # 这个是python image 库中设定好的， 也就是说，这个是image像素的最大值。
    Image.MAX_IMAGE_PIXELS = None  # The dataset image is very large ...
    images = torch.FloatTensor(np.array(Image.open(image_path))) / 255.0
    images = torch.stack(torch.chunk(images, n_cameras, dim=0))[..., :3]
    Image.MAX_IMAGE_PIXELS = _image_max_image_pixels
    # 看不懂这个神奇的操作，感觉没有1,2,5行是一样的。

• 确定图像的放缩比例 并调整图像

	scale_factors = [s_new / s for s, s_new in zip(images.shape[1:3], image_size)]  # 图片的放缩比例计算。
    if abs(scale_factors[0] - scale_factors[1]) > 1e-3:
        raise ValueError(
            "Non-isotropic scaling is not allowed. Consider changing the 'image_size' argument."  # 意思是高和宽的放缩是不一致的，这样会影响图像的成像。
        )
    scale_factor = sum(scale_factors) * 0.5

    if scale_factor != 1.0:
        print(f"Rescaling dataset (factor={scale_factor})")
        images = torch.nn.functional.interpolate(
            images.permute(0, 3, 1, 2),
            size=tuple(image_size),
            mode="bilinear",
        ).permute(0, 2, 3, 1)


• 提取相机信息到 cameras 中

	scale_factors = [s_new / s for s, s_new in zip(images.shape[1:3], image_size)]  # 图片的放缩比例计算。
    if abs(scale_factors[0] - scale_factors[1]) > 1e-3:
        raise ValueError(
            "Non-isotropic scaling is not allowed. Consider changing the 'image_size' argument."  # 意思是高和宽的放缩是不一致的，这样会影响图像的成像。
        )
    scale_factor = sum(scale_factors) * 0.5

    if scale_factor != 1.0:
        print(f"Rescaling dataset (factor={scale_factor})")
        images = torch.nn.functional.interpolate(
            images.permute(0, 3, 1, 2),
            size=tuple(image_size),
            mode="bilinear",
        ).permute(0, 2, 3, 1)

• 将train_data划分为三个部分，得到训练集，验证集，测试集 并返回。

	train_dataset, val_dataset, test_dataset = [
        ListDataset(
            [
                {"image": images[i], "camera": cameras[i], "camera_idx": int(i)}
                for i in idx
            ]
        )
        for idx in [train_idx, val_idx, test_idx]
    ]

    return train_dataset, val_dataset, test_dataset

nerf/nerf_render.py

文件实现了 RadianceFieldRenderer 类， 集成torch.nn.Module
rendering 的前向传播过程如下：

• 对于给定的输入 camera， rendering ray 通过“NeRFRaysampler” 产生。
  • 在training mode下， 射线是一组“射线是一组“n_rays_per_image”的图像网格的随机2D位置。
  • 在evaluation mode下， 光束对应的是 整张图片的网格。 光束被进一步分割为“chunk_size_test” 大小的块，以防止内存不足的错误。

init(）构造函数

参数：

		image_size: Tuple[int, int],  # 高 x 宽
        n_pts_per_ray: int,  # 在粗渲染过程中，沿着每条光线采样的点数。
        n_pts_per_ray_fine: int, #在精细渲染过程中，沿着每条光线采样的点数
        n_rays_per_image: int, # 训练时，每张图片的光束数量
        min_depth: float, #用于粗渲染的采样射线点的最小深度。
        max_depth: float, # 用于粗渲染的采样射线点的最大深度。
        stratified: bool,  # if true，在训练过程中分层每个光束点的深度？
        stratified_test: bool, # if true ，在测试过程中 分层每个光束的深度？
        chunk_size_test: int,  # 每个成像射线块中的射线数，只有在训练的时候才会用到？ （难道不是测试的时候吗？）
        n_harmonic_functions_xyz: int = 6, # 进行位置嵌入时候的L值。
        n_harmonic_functions_dir: int = 4, # 进行位置嵌入时候的L值。
        n_hidden_neurons_xyz: int = 256,    #在MLP的完全连接层中隐藏单元的数量，该层接受3D点位置并输出具有中间特征的占用域。
        n_hidden_neurons_dir: int = 128,   #在MLP的完全连接层中，接受中间特征和光线方向并输出亮度场(逐点颜色)的隐藏单元数。（最后一层）
        n_layers_xyz: int = 8, # 输出占用字段的MLP的层数。  ？？？
        append_xyz: Tuple[int] = (5,),  # 占用MLP的跳过层的索引列表。在计算跳跃层之前，输入到MLP的张量被附加到跳跃层输入。
        density_noise_std: float = 0.0,  #将随机正态噪声的标准差加到占用MLP的输出上。仅在' self.training==True '时激活。
        visualization: bool = False,  #是否为可视化存储额外的输出。

属性：

		self._renderer = torch.nn.ModuleDict()  # render  （分coarse 和fine）
        self._implicit_function = torch.nn.ModuleDict()  # 网络  （分coarse 和fine）
        self._density_noise_std = density_noise_std
        self._chunk_size_test = chunk_size_test
        self._image_size = image_size
        self.visualization = visualization


定义raymarcher：

# Init the EA raymarcher used by both passes.
        raymarcher = EmissionAbsorptionNeRFRaymarcher()  # 来源于raymarcher。py 返回特征和权重。

获取图像尺寸

 # Parse out image dimensions.
        image_height, image_width = image_size

**确定raysampler方式： **

        for render_pass in ("coarse", "fine"):
            if render_pass == "coarse":
                # Initialize the coarse raysampler.
                raysampler = NeRFRaysampler( # 定义在raysampler。py中
                    n_pts_per_ray=n_pts_per_ray,
                    min_depth=min_depth,
                    max_depth=max_depth,
                    stratified=stratified,
                    stratified_test=stratified_test,
                    n_rays_per_image=n_rays_per_image,
                    image_height=image_height,
                    image_width=image_width,
                )
            elif render_pass == "fine":
                # Initialize the fine raysampler.
                raysampler = ProbabilisticRaysampler(# 定义在raysampler。py中
                    n_pts_per_ray=n_pts_per_ray_fine,
                    stratified=stratified,
                    stratified_test=stratified_test,
                )

初始化render

# Initialize the fine/coarse renderer.
            self._renderer[render_pass] = ImplicitRenderer(  # render pass in （coarse，fine）
                raysampler=raysampler,
                raymarcher=raymarcher,
            )

实例化网络

 # Instantiate the fine/coarse NeuralRadianceField module.  实例化网络
            self._implicit_function[render_pass] = NeuralRadianceField(  # 在implicit_function.py 中。
                n_harmonic_functions_xyz=n_harmonic_functions_xyz,
                n_harmonic_functions_dir=n_harmonic_functions_dir,
                n_hidden_neurons_xyz=n_hidden_neurons_xyz,
                n_hidden_neurons_dir=n_hidden_neurons_dir,
                n_layers_xyz=n_layers_xyz,
                append_xyz=append_xyz,
            )

precache_rays（）

参数：

		cache_cameras: List[CamerasBase],   # precache ray的n个camera的列表。
        cache_camera_hashes: List[str], # 每个相机n个独特标识符的列表
        self._renderer["coarse"].raysampler.precache_rays(
            cache_cameras,
            cache_camera_hashes,

_process_ray_chunk（）

参数：

	`	camera_hash: Optional[str], # pre-cached camera的唯一标识符。
        camera: CamerasBase, # 一批场景被渲染的cameara，
        image: torch.Tensor, # ground truth ， shape（batch——size，，3）
        chunk_idx: int,  # 当前射线块的索引。

返回： dict

out: `dict` containing the outputs of the rendering:
                `rgb_coarse`: The result of the coarse rendering pass.
                `rgb_fine`: The result of the fine rendering pass.
                `rgb_gt`: The corresponding ground-truth RGB values.

通过self._renderer来获取 渲染后的rgb，权重等：

# First evaluate the coarse rendering pass, then the fine one.
        for renderer_pass in ("coarse", "fine"):
            (rgb, weights), ray_bundle_out = self._renderer[renderer_pass](   # 不知道ray bundle out是神码
                cameras=camera,
                volumetric_function=self._implicit_function[renderer_pass],
                chunksize=self._chunk_size_test,
                chunk_idx=chunk_idx,
                density_noise_std=(self._density_noise_std if self.training else 0.0),
                input_ray_bundle=coarse_ray_bundle,
                ray_weights=coarse_weights,
                camera_hash=camera_hash,
            )

            if renderer_pass == "coarse":
                rgb_coarse = rgb
                # Store the weights and the rays of the first rendering pass
                # for the ensuing importance ray-sampling of the fine render.
                coarse_ray_bundle = ray_bundle_out  # 把中间值保存下来。
                coarse_weights = weights
                if image is not None:
                    # Sample the ground truth images at the xy locations of the
                    # rendering ray pixels.
                    rgb_gt = sample_images_at_mc_locs(  # 获取真实的rgb值。   函数由utils。py提供。
                        image[..., :3][None],
                        ray_bundle_out.xys,
                    )
                else:
                    rgb_gt = None

            elif renderer_pass == "fine":
                rgb_fine = rgb

            else:
                raise ValueError(f"No such rendering pass {renderer_pass}")

forward（）

根据输入camera的视角点，执行coarse和fine的渲染过程，。
渲染结果会和ground truth做比较。
对比峰值信噪比和均方误差。

• 在training模型下，选取图像光束的随机子集进行渲染。
• 在非training模式下， 渲染整个图像。 但是为了防止out of memory，所以光束将按照 chunksize 按批次进行采样和渲染。

参数

   		camera_hash: Optional[str], #
        camera: CamerasBase,
        image: torch.Tensor,  # ground truth

返回：Tuple[dict, dict]
out:dictcontaining the outputs of the rendering:rgb_coarse: The result of the coarse rendering pass.rgb_fine: The result of the fine rendering pass.rgb_gt: The corresponding ground-truth RGB values.

• rgb的shapa取决于 是否是training模式。

• 在training模式下， 三个rgb tensors 都是（batchsize， n_rays_per_image，3）

• 非training模式下，三个rgb tensors 都是（(batch_size, image_size[0], image_size[1], 3)

• metrics: dict包含fine、coarse 和真实值对比的 误差metrics。

• mse_coarse ： coarse 和 真实值的MSE

• mse_fine： fine 和 真实值的MSE

• psnr_coarse： coarse 和 真实值的峰值信噪比

• psnr_fine： fine 和 真实值的峰值信噪比

如果是测试的话，获取chunks的数量

        if not self.training:
            # Full evaluation pass.
            n_chunks = self._renderer["coarse"].raysampler.get_n_chunks(
                self._chunk_size_test,
                camera.R.shape[0],
            )
        else:
            # MonteCarlo ray sampling.
            n_chunks = 1

计算一个chunk的输出：

# Process the chunks of rays.
        chunk_outputs = [
            self._process_ray_chunk(
                camera_hash,
                camera,
                image,
                chunk_idx,
            )
            for chunk_idx in range(n_chunks)
        ]

对于完整的渲染通道，连接输出块，并重塑为图像大小。

        if not self.training:
            # For a full render pass concatenate the output chunks,
            # and reshape to image size.
            out = {
                k: torch.cat(
                    [ch_o[k] for ch_o in chunk_outputs],
                    dim=1,
                ).view(-1, *self._image_size, 3)
                if chunk_outputs[0][k] is not None
                else None
                for k in ("rgb_fine", "rgb_coarse", "rgb_gt")
            }
        else:
            out = chunk_outputs[0]

计算误差矩阵

# Calc the error metrics.
        metrics = {}
        if image is not None:
            for render_pass in ("coarse", "fine"):
                for metric_name, metric_fun in zip(
                    ("mse", "psnr"), (calc_mse, calc_psnr)
                ):
                    metrics[f"{metric_name}_{render_pass}"] = metric_fun(
                        out["rgb_" + render_pass][..., :3],
                        out["rgb_gt"][..., :3],
                    )

        return out, metrics

visualize_nerf_outputs（）

可视化RadianceFieldRenderer 的输出
参数

	nerf_out: dict,  # 渲染的输出
    output_cache: List,  # 多个训练渲染通道的输出list
    viz: Visdom, # 一个visdom的链接对象
    visdom_env: str  # 可视化的visdom环境的名字

展示训练的图片

# Show the training images.
    ims = torch.stack([o["image"] for o in output_cache])
    ims = torch.cat(list(ims), dim=1)
    viz.image(
        ims.permute(2, 0, 1),
        env=visdom_env,
        win="images",
        opts={"title": "train_images"},
    )

将coarse、fine 和真实值一起展示

# Show the coarse and fine renders together with the ground truth images.
    ims_full = torch.cat(
        [
            nerf_out[imvar][0].permute(2, 0, 1).detach().cpu().clamp(0.0, 1.0)
            for imvar in ("rgb_coarse", "rgb_fine", "rgb_gt")
        ],
        dim=2,
    )
    viz.image(
        ims_full,
        env=visdom_env,
        win="images_full",
        opts={"title": "coarse | fine | target"},
    )

制作训练摄像机及其发射光线的 3D 图。

camera_trace = {
        f"camera_{ci:03d}": o["camera"].cpu() for ci, o in enumerate(output_cache)
    }
    ray_pts_trace = {
        f"ray_pts_{ci:03d}": Pointclouds(
            ray_bundle_to_ray_points(o["coarse_ray_bundle"])
            .detach()
            .cpu()
            .view(1, -1, 3)
        )
        for ci, o in enumerate(output_cache)
    }
    plotly_plot = plot_scene(
        {
            "training_scene": {
                **camera_trace,
                **ray_pts_trace,
            },
        },
        pointcloud_max_points=5000,
        pointcloud_marker_size=1,
        camera_scale=0.3,
    )
    viz.plotlyplot(plotly_plot, env=visdom_env, win="scenes")

implicit_function.py _ class NeuralRadianceField()

** 参数**

 		n_harmonic_functions_xyz: int = 6,
        n_harmonic_functions_dir: int = 4,
        n_hidden_neurons_xyz: int = 256,
        n_hidden_neurons_dir: int = 128,
        n_layers_xyz: int = 8,
        append_xyz: Tuple[int] = (5,),  #占用 MLP 的跳过层的索引列表。
        use_multiple_streams: bool = True, # 是否应在单独的 CUDA 流上计算密度和颜色。
        **kwargs,

构造函数

		self.harmonic_embedding_xyz = HarmonicEmbedding(n_harmonic_functions_xyz)
        self.harmonic_embedding_dir = HarmonicEmbedding(n_harmonic_functions_dir)
        embedding_dim_xyz = n_harmonic_functions_xyz * 2 * 3 + 3
        embedding_dim_dir = n_harmonic_functions_dir * 2 * 3 + 3

        self.mlp_xyz = MLPWithInputSkips(  # 多层感知机
            n_layers_xyz,
            embedding_dim_xyz,
            n_hidden_neurons_xyz,
            embedding_dim_xyz,
            n_hidden_neurons_xyz,
            input_skips=append_xyz,
        )

        self.intermediate_linear = torch.nn.Linear(   # 中间层
            n_hidden_neurons_xyz, n_hidden_neurons_xyz
        )
        _xavier_init(self.intermediate_linear)  #执行线性层“linear”的 Xavier 权重初始化。

        self.density_layer = torch.nn.Linear(n_hidden_neurons_xyz, 1)
        _xavier_init(self.density_layer)

        # Zero the bias of the density layer to avoid
        # a completely transparent initialization.  将密度层的偏差归零以避免完全透明的初始化。
        self.density_layer.bias.data[:] = 0.0  # fixme: Sometimes this is not enough

        self.color_layer = torch.nn.Sequential(
            LinearWithRepeat(
                n_hidden_neurons_xyz + embedding_dim_dir, n_hidden_neurons_dir
            ),
            torch.nn.ReLU(True),
            torch.nn.Linear(n_hidden_neurons_dir, 3),
            torch.nn.Sigmoid(),
        )
        self.use_multiple_streams = use_multiple_streams

_get_densities（）

此函数采用 self.mlp_xyz 预测的 features 并使用 self.density_layer 将它们转换为 raw_densities。 raw_densities 稍后使用深度步长重新加权，并映射到 [0-1] 范围，其中 1 - raw_densities 的反指数。
参数

		 features: torch.Tensor,  # MLP的输出
        depth_values: torch.Tensor,
        density_noise_std: float,

返回 ： torch.tensor
内容：

		raw_densities = self.density_layer(features)  # MLP输出的特征。
        deltas = torch.cat(  # 这个delta是干啥的？
            (
                depth_values[..., 1:] - depth_values[..., :-1],
                1e10 * torch.ones_like(depth_values[..., :1]),
            ),
            dim=-1,
        )[..., None]
        if density_noise_std > 0.0:
            raw_densities = (
                raw_densities + torch.randn_like(raw_densities) * density_noise_std
            )
        densities = 1 - (-deltas * torch.relu(raw_densities)).exp()  # 密度的最终计算公式。
        return densities

_get_colors()

预测每个点的rgb颜色
参数

 		self, features: torch.Tensor,
        rays_directions: torch.Tensor
    ) -> torch.Tensor:

# Normalize the ray_directions to unit l2 norm.  将 ray_directions 归一化为单位 l2 范数
        rays_directions_normed = torch.nn.functional.normalize(rays_directions, dim=-1)

        # Obtain the harmonic embedding of the normalized ray directions.  获得归一化光线方向的谐波嵌入。
        rays_embedding = self.harmonic_embedding_dir(rays_directions_normed)

        return self.color_layer((self.intermediate_linear(features), rays_embedding))  # 直接从color层获得颜色。

_get_densities_and_colors（）

对于一个batch而言，做整体的计算
参数

features: torch.Tensor,
            ray_bundle: RayBundle,
            density_noise_std: float
    ) -> Tuple[torch.Tensor, torch.Tensor]:

两个输出，一个是rays_densities，shape (minibatch, ..., num_points_per_ray, 1)，用于表示每个射线点的不透明度
一个是rays_colors， shape (minibatch, …, num_points_per_ray, 3) 用于表示每个射线点的颜色。

        if self.use_multiple_streams and features.is_cuda:
            current_stream = torch.cuda.current_stream(features.device)
            other_stream = torch.cuda.Stream(features.device)
            other_stream.wait_stream(current_stream)

            with torch.cuda.stream(other_stream):
                rays_densities = self._get_densities(
                    features, ray_bundle.lengths, density_noise_std
                )
                # rays_densities.shape = [minibatch x ... x 1] in [0-1]

            rays_colors = self._get_colors(features, ray_bundle.directions)
            # rays_colors.shape = [minibatch x ... x 3] in [0-1]

            current_stream.wait_stream(other_stream)
        else:
            # Same calculation as above, just serial.
            rays_densities = self._get_densities(
                features, ray_bundle.lengths, density_noise_std
            )
            rays_colors = self._get_colors(features, ray_bundle.directions)
        return rays_densities, rays_colors

forward（）

参数

        ray_bundle: RayBundle,
        density_noise_std: float = 0.0,  #不一个浮点值，表示添加到不透明度函数输出的随机法线噪声的方差。 这可以防止浮动伪影。
        **kwargs,
    ) -> Tuple[torch.Tensor, torch.Tensor]:

ray_bundle 包含了光束原点、方向、和长度等信息。

• 原点： shape (minibatch, ..., 3)
• 方向： shape (minibatch, ..., 3)
• 长度：shape (minibatch, ..., num_points_per_ray) 光线被采样的长度

返回

• rays_densities ： A tensor of shape (minibatch, ..., num_points_per_ray, 1) denoting the opacity of each ray point.
• rays_colors: A tensor of shape (minibatch, ..., num_points_per_ray, 3) denoting the color of each ray point.

转换参数为世界坐标系

# We first convert the ray parametrizations to world
        # coordinates with `ray_bundle_to_ray_points`.
        rays_points_world = ray_bundle_to_ray_points(ray_bundle)
        # rays_points_world.shape = [minibatch x ... x 3]

 # For each 3D world coordinate, we obtain its harmonic embedding.
        embeds_xyz = self.harmonic_embedding_xyz(rays_points_world)
        # embeds_xyz.shape = [minibatch x ... x self.n_harmonic_functions*6 + 3]

        # self.mlp maps each harmonic embedding to a latent feature space.
        features = self.mlp_xyz(embeds_xyz, embeds_xyz)
        # features.shape = [minibatch x ... x self.n_hidden_neurons_xyz]

        rays_densities, rays_colors = self._get_densities_and_colors(
            features, ray_bundle, density_noise_std
        )
        return rays_densities, rays_colors

Implicit_function.py —— class MLPWithInputSkips（）

实现NeRF的多层感知机

构造函数

    def __init__(
        self,
        n_layers: int,
        input_dim: int,
        output_dim: int,
        skip_dim: int,
        hidden_dim: int,
        input_skips: Tuple[int] = (),
    ):
        """
        Args:
            n_layers: The number of linear layers of the MLP.
            input_dim: The number of channels of the input tensor.
            output_dim: The number of channels of the output.
            skip_dim: The number of channels of the tensor `z` appended when
                evaluating the skip layers. 在评估跳过层时附加的张量“z”的通道数。
            hidden_dim: The number of hidden units of the MLP.
            input_skips: The list of layer indices at which we append the skip
                tensor `z`.
        """
        super().__init__()
        layers = []
        for layeri in range(n_layers):
            if layeri == 0:
                dimin = input_dim
                dimout = hidden_dim
            elif layeri in input_skips:
                dimin = hidden_dim + skip_dim
                dimout = hidden_dim
            else:
                dimin = hidden_dim
                dimout = hidden_dim
            linear = torch.nn.Linear(dimin, dimout)
            _xavier_init(linear)
            layers.append(torch.nn.Sequential(linear, torch.nn.ReLU(True)))
        self.mlp = torch.nn.ModuleList(layers)
        self._input_skips = set(input_skips)


forward（）

    def forward(self, x: torch.Tensor, z: torch.Tensor) -> torch.Tensor:
        """
        Args:
            x: The input tensor of shape `(..., input_dim)`.
            z: The input skip tensor of shape `(..., skip_dim)` which is appended
                to layers whose indices are specified by `input_skips`.
        Returns:
            y: The output tensor of shape `(..., output_dim)`.
        """
        y = x
        for li, layer in enumerate(self.mlp):
            if li in self._input_skips:
                y = torch.cat((y, z), dim=-1)
            y = layer(y)
        return y

其他文件

• raymarcher.py
• raysampler.py
• stats.py
• utils.py
• eval_video_utils.py

参看文献

https://github.com/facebookresearch/pytorch3d/tree/main/projects/nerf
