Low-Light Image Enhancement via Edge-Enhanced
Multi-Exposure Fusion Network阅读札记

??论文发表于2020年的AAAI Technical Track : Vision。

Abstract

本文目标：
?? 恢复弱光图像细节，减少噪声和颜色偏差，保持锐利的边缘。
现存问题：
??（1）无法从极暗/亮的区域恢复曝光良好的图像细节。
??（2）若没有良好曝光的图像信息，现有的模型可能会由于弱光图像和$gt$之间的颜色偏差而遭受颜色失真。
??（3）在弱光图像中，当物体边缘不清晰时，像素级$loss$会使边缘模糊，破坏图像细节。
本文提出： 边缘增强多曝光融合网络（EEMEFN）
??第一阶段：采用多重曝光融合（MEF）模块来解决高对比度和色偏问题。
??第二阶段：引入一个边缘增强（EE）模块，在边缘信息的帮助下锐化initial image。
贡献：
??（1）提出了一种新的具有融合块的多曝光融合模型，与不同光照条件的生成图像相结合，从而解决高对比度和颜色偏差问题。
??（2）引入一个边缘增强模块来增强具有锐利边缘和精细结构的图像。

Method

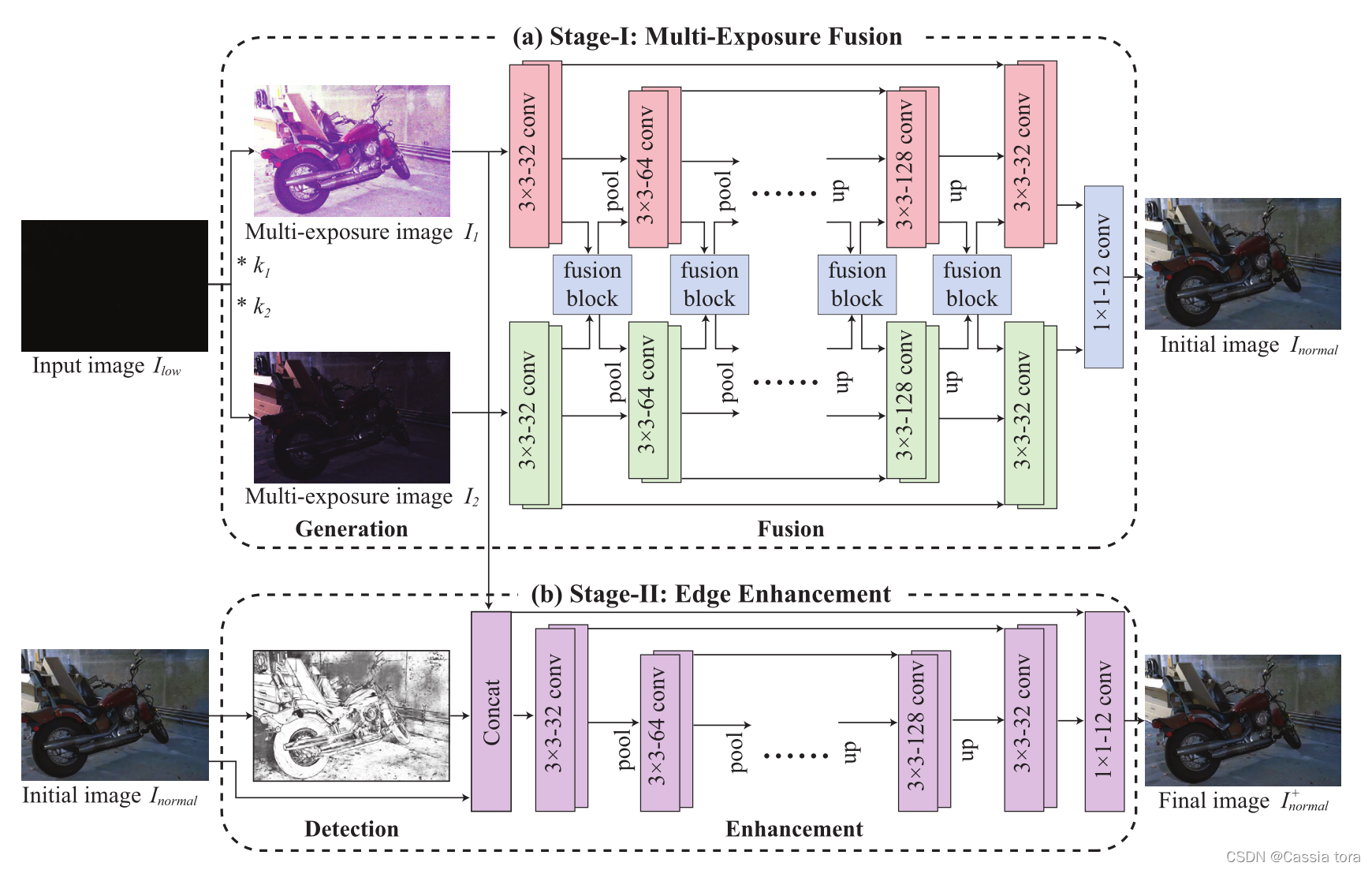

算法框架图

EEMEFN包括两个阶段：
??（1）多曝光融合——首先在不同的光照条件下生成多幅图像，然后将图像融合成一幅高质量initial image。
??（2）边缘增强——从iitial image获得边缘映射，并结合边缘信息生成final image。

1、第一阶段：多曝光融合

多曝光融合（MEF）模块包括两个主要步骤：生成和融合。
??（1）生成——将raw image在不同的光照条件下生成一组多曝光图像。
??（2）融合——将生成图像的曝光良好区域融合到一个initial image中。

生成

??给定一张raw image $I_{low}\in R^{(H\times W\times 1)}$和一组曝光率$k_1,k_2,\dots ,k_N$，生成一组多曝光图像$I=I_1,I_2,\dots ,I_N$。第$i$个图像定义为：

??$Clip(x)$：$Clip(x)=min?(x,1)$，如果像素值超过最大值1，则进行像素剪裁。

融合

??MEF模块将生成的一组多曝光图像$I=I_1,I_2,\dots ,I_N$的曝光良好区域进行融合，以获得initial image $I_{normal}$：


具体步骤如下：
??第一步： 每个图像由具有相同架构的U-net分支处理（在U-net中添加了跳跃连接，以帮助在不同尺度下重建细节）。

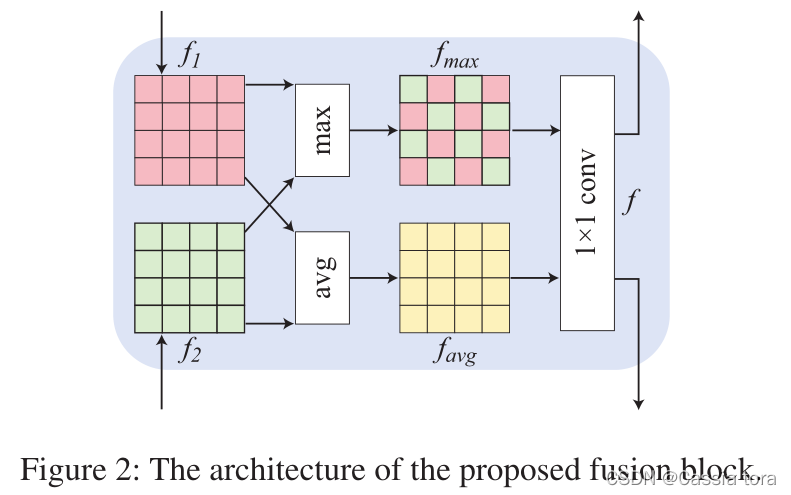

??第二步： 融合模块将不同分支获得的图像特征结合起来，以互补的方式充分利用有价值的信息（如上图所示）。融合块采用排列不变技术[1]构建，在特征之间进行更多聚合操作。因此，MEF模块可以从黑暗区域恢复精确的图像细节，并使颜色分布更接近地面真相。每个融合块从$N$个分支中提取$N$个图像特征$f_1,f_2,\dots ,f_N\in R^{(c\times h\times w)}$作为输入，并执行最大和平均运算以提取有价值的信息。

??第三步： 将特征$f_{max}$和$f_{avg}$转换为输入特征空间，并将它们重新输入到每个分支。

??$[?,?]$：串联操作
??$f$：输出特征
??$W$：学习的权重矩阵。
??第四步： 将所有分支的最后一个特征连接在一起，并输入$1\times 1$ 的Conv层，通过联合学习所有分支来产生所需的输出。

?损失函数定义为MEF模块输出$I_{normal}$与$gt$之间的$l1$损失：

2、第二阶段：边缘增强

边缘增强（EE）模块包含两个主要步骤：检测和增强。
??（1）检测——从initial image生成边缘映射。
??（2）增强——利用边缘信息，生成颜色一致的更平滑的目标表面，并恢复丰富的纹理和锐利的边缘。

检测

??使用边缘检测网络[2]来预测$I_{normal}$的边缘$E\in R^{(H\times W\times 1)}$，$E=Detection(I_{normal})$，再利用边缘信息指导高质量图像的重构。边缘检测网络由五个阶段组成，每个阶段利用卷积层的所有激活函数来执行像素级预测$（E_1,E_2,E_3,E_4,E_5）$。最后，采用融合层对各个阶段的CNN特征进行仔细的融合。边缘检测网络可以获得精确的边缘图$E$。
??使用两个类平衡权$\alpha$和$\beta$来抵消边缘/非边缘像素的分布的严重不平衡。预测的边缘图$E_i$和地面真值$E_{gt}=(e_j,j=1,\dots ,|E_{gt}|),e_j=0,1$之间的边缘损失被定义为相对于像素标签的加权交叉熵损失：

??$|E_{gt}^{+}|,|E_{gt}^{?}|$：边缘和非边缘$E_{gt}$标签集的大小
??$e_j=1$：像素$j$处的边缘点
??$Pr?(e_j=1|i)$：阶段$i$处像素$j$的预测值。
??通过聚合不同阶段和融合层的损失函数计算损失函数：

增强

??采用U-Net架构，以多曝光图像$I=I_1,I_2,...,I_N$、initial image $I_{normal}$和边缘图$E$作为输入，将这些图像融合生成最终的增强图像$I_{normal}^{+}$。

??损失函数定义为EE模块输出$I_{normal}^{+}$与$gt$之间的$l1$损失：

Experiment

数据集 ：See-in-the-Dark数据集由两个图像集组成（Sony集和Fuji集）。

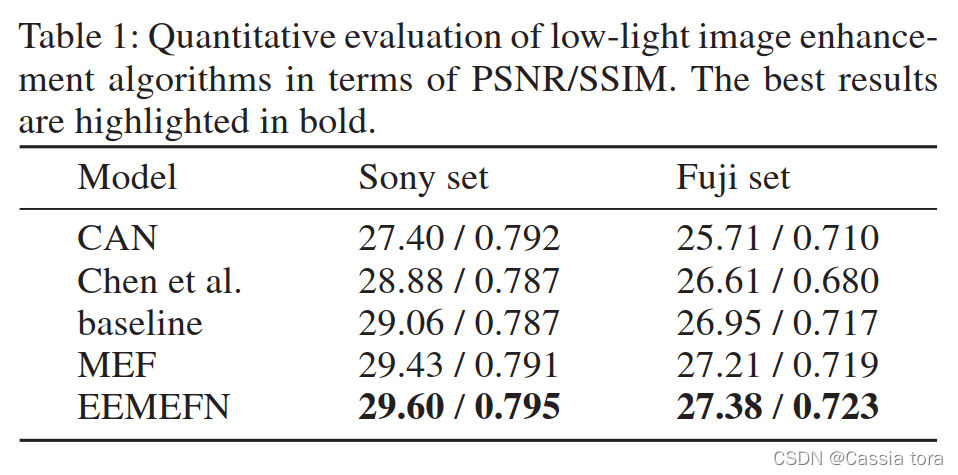

1、定量评估

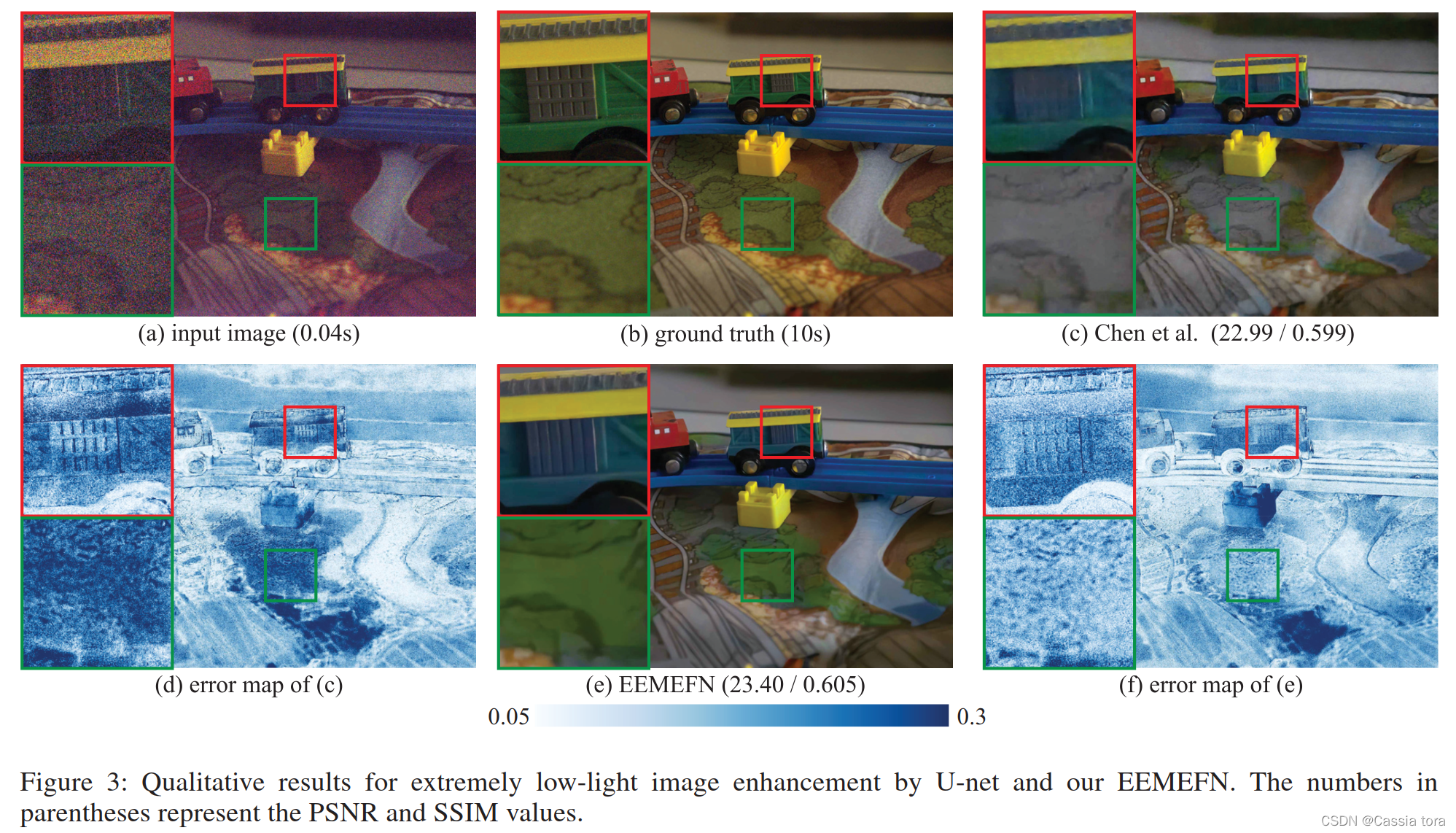

2、定性评估

References

[1] Aittala M , Durand F . Burst Image Deblurring Using Permutation Invariant Convolutional Neural Networks[J]. Springer, Cham, 2018.
[2] Liu Y, Cheng M M, Hu X, et al. Richer convolutional features for edge detection[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2017: 3000-3009.
