1. CSPDarkNet53

CSPDarkNet53 骨干特征提取网络在 YOLOV3 的 DarkNet53网络的基础上引入了 CSP结构。该结构增强了卷积神经网络的学习能力；移除了计算瓶颈；降低了显存的使用；加快了网络的推理速度。

CSP结构图如下。图像输入经过一个3*3卷积的下采样层；然后输出特征图经过1*1卷积分为两路分支，且卷积后的特征图的通道数为输入特征图通道数的一半。主干部分再通过1*1卷积调整通道数，经过若干个残差卷积块之后，再使用1*1卷积整合通道特征。最后将残差边和1*1卷积输出特征图在通道维度上堆叠，再经过1*1卷积融合通道信息。

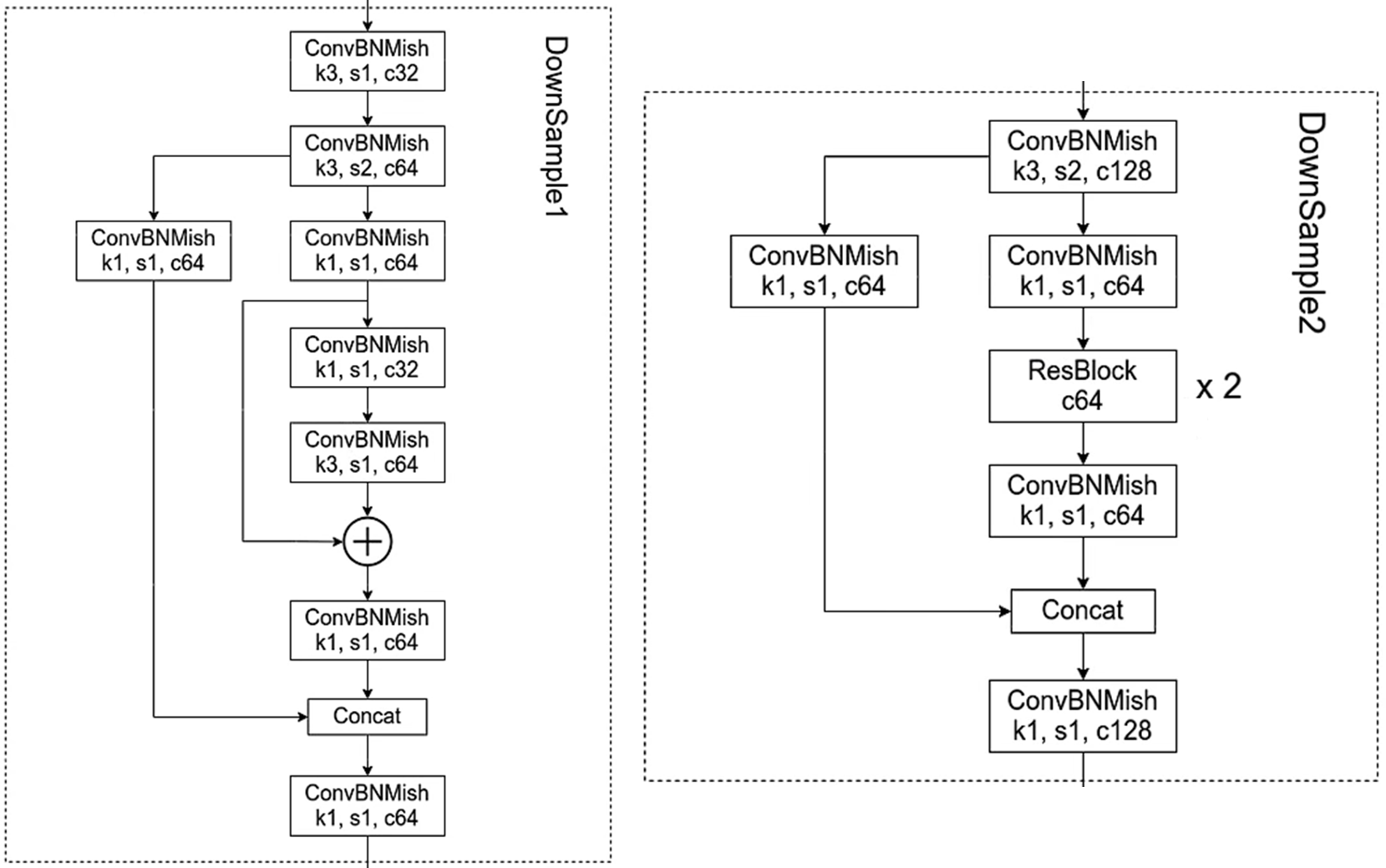

模型的骨干就是由多个CSP结构组合而成，但是第一个CSP结构和其他的CSP结构不相同。以输入图像的shape为 [416,416,3] 为例。有如下两点不同：第一个CSP结构是先经过一个标准卷积块下采样，然后经过3*3卷积提取特征，不改变通道数64；在主干卷积分支的残差块，先1*1卷积下降通道数32，再3*3卷积上升通道数64。

输入图像的shape为[416.416,3]，网络不断进行下采样来获得更高的语义信息，输出三个有效特征层，feat1的shape为 [52,52,256] 负责预测小目标，feat2的shape为[26,26,512] 负责预测中等目标，feat3的shape为[13,13,1024] 负责预测大目标

代码展示：

import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers, regularizers

#（1）Mish激活函数
def mish(x):
    # x*tanh(ln(1+ex))
    x = x * tf.math.tanh(tf.math.softplus(x))
    return x

#（2）标准卷积块
def conv_block(inputs, filters, kernel_size, strides):
    # 卷积+BN+Mish
    x = layers.Conv2D(filters, kernel_size, strides,
                      padding='same', use_bias=False,  # 有BN不要偏置
                      kernel_regularizer=regularizers.l2(5e-4))(inputs)  # l2正则化

    x = layers.BatchNormalization()(x)
    x = mish(x)

    return x

#（3）残差块
def res_block(inputs, filters):

    residual = inputs  # 残差边
    # 1*1卷积调整通道
    x = conv_block(inputs, filters, kernel_size=(1,1), strides=1)
    # 3*3卷积提取特征
    x = conv_block(x, filters, kernel_size=(3,3), strides=1)
    # 残差连接输入和输出
    x = layers.Add()([x, residual])

    return x

#（4）CSP结构
def csp_bolck(inputs, filters, num):

    # 卷积下采样
    x = conv_block(inputs, filters, kernel_size=(3,3), strides=2)

    # 1*1卷积在通道维度上下降一半
    shortcut = conv_block(x, filters//2, (1,1), strides=1)  # 残差边
    mainconv = conv_block(x, filters//2, (1,1), strides=1)  # 主干卷积

    # 重复执行残差结构
    for _ in range(num):
        mainconv = res_block(inputs=mainconv, filters=filters//2)

    # 1*1卷积调整通道
    mainconv = conv_block(mainconv, filters//2, (1,1), strides=1)

    # 输入和输出在通道维度堆叠
    x = layers.concatenate([mainconv, shortcut])

    # 1*1卷积整合通道
    x = conv_block(x, filters, (1,1), strides=1)

    return x

#（5）主干网络
def cspdarknet(inputs):

    # [416,416,3]==>[416,416,32]
    x = conv_block(inputs, filters=32, kernel_size=(3,3), strides=1)
    # [416,416,32]==>[208,208,64]
    x = csp_bolck(x, filters=64, num=1)
    # [208,208,64]==>[104,104,128]
    x = csp_bolck(x, filters=128, num=2)

    # [104,104,128]==>[52,52,256]
    x = csp_bolck(x, filters=256, num=8)
    feat1 = x

    # [52,52,256]==>[26,26,512]
    x = csp_bolck(x, filters=512, num=8)
    feat2 = x

    # [26,26,512]==>[13,13,1024]
    x = csp_bolck(x, filters=1024, num=4)
    feat3 = x

    return feat1, feat2, feat3

2. SPP?

SPP加强特征提取结构能在一定程度上解决多尺度的问题。如下图

对网络模型输出的 feat3 先经过三个卷积层调整通道数，然后分别使用池化核size为 5*5，9*9，13*13 的最大池化，通过padding='same' 使得池化前后的特征图的shape是完全相同的。然后将原始输入和三种池化的结果特征图在通道维度上堆叠。最后经过三次卷积融合通道信息。

代码展示

import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers
from CSPDarknet53 import cspdarknet  # 导入网络模型
from CSPDarknet53 import conv_block  # 导入标准卷积块

def spp(inputs):

    # 获取网络的三个输出特征层
    feat1, feat2, feat3 = cspdarknet(inputs)

    # 对最后一个输出特征层进行3次卷积
    # [13,13,1024]==>[13,13,512]
    p5 = conv_block(feat3, filters=512, kernel_size=(1,1), strides=1)
    # [13,13,512]==>[13,13,1024]
    p5 = conv_block(p5, filters=1024, kernel_size=(3,3), strides=1)
    # [13,13,1024]==>[13,13,512]
    p5 = conv_block(p5, filters=512, kernel_size=(1,1), strides=1)

    # 经过不同尺度的最大池化后相堆叠
    maxpool1 = layers.MaxPooling2D(pool_size=(13,13), strides=1, padding='same')(p5)
    maxpool2 = layers.MaxPooling2D(pool_size=(9,9), strides=1, padding='same')(p5)
    maxpool3 = layers.MaxPooling2D(pool_size=(5,5), strides=1, padding='same')(p5)

    # 四种尺度在通道维度上堆叠[13,13,2048]
    p5 = layers.concatenate([maxpool1, maxpool2, maxpool3, p5])

    # 三次卷积调整通道数
    # [13,13,2048]==>[13,13,512]
    p5 = conv_block(p5, filters=512, kernel_size=(1,1), strides=1)
    # [13,13,512]==>[13,13,1024]
    p5 = conv_block(p5, filters=1024, kernel_size=(3,3), strides=1)
    # [13,13,1024]==>[13,13,512]
    p5 = conv_block(p5, filters=512, kernel_size=(1,1), strides=1)

    return feat1, feat2, p5

3. PANet

PANet 将网络输出的有效特征层和SPP结构的输出进行特征融合，它是由两个特征金字塔组成，一个是将低层的语义信息向高层融合（左），另一个是将高层的语义信息向低层融合（右）。

首先，对SPP结构的输出p5进行卷积和上采样，对网络输出的26*26*512的特征图卷积，将两个结果在通道维度上堆叠，再经过5次卷积，输出特征图shape为26*26*256。然后将结果再进行卷积和上采样，网络输出的52*52*256的特征图经过1*1卷积，两个特征图在通道维度上堆叠。完成左侧特征金字塔的信息融合。同理右侧的特征金字塔。

代码展示

import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers
from CSPDarknet53 import conv_block  # 网络模型和标准卷积块
from SPP import spp  # 导入spp加强特征提取模块

# 5次卷积操作提取特征减少参数量
def five_conv(x, filters):
    x = conv_block(x, filters, (1,1), strides=1)
    x = conv_block(x, filters*2, (3,3), strides=1)
    x = conv_block(x, filters, (1,1), strides=1)
    x = conv_block(x, filters*2, (3,3), strides=1)
    x = conv_block(x, filters, (1,1), strides=1)
    return x


def panet(inputs):

    # 获得网络的三个有效输出特征层
    feat1, feat2, p5 = spp(inputs)

    #（1）
    # 对spp结构的输出进行卷积和上采样
    # [13,13,512]==>[13,13,256]==>[26,26,256]
    p5_upsample = conv_block(p5, filters=256, kernel_size=(1,1), strides=1)
    p5_upsample = layers.UpSampling2D(size=(2,2))(p5_upsample)

    # 对feat2特征层卷积后再与p5_upsample堆叠
    # [26,26,512]==>[26,26,256]==>[26,26,512]
    p4 = conv_block(feat2, filters=256, kernel_size=(1,1), strides=1)
    p4 = layers.concatenate([p4, p5_upsample])

    # 堆叠后进行5次卷积[26,26,512]==>[26,26,256]
    p4 = five_conv(p4, filters=256)

    #（2）
    # 对p4卷积上采样
    # [26,26,256]==>[26,26,512]==>[52,52,512]
    p4_upsample = conv_block(p4, filters=128, kernel_size=(1,1), strides=1)
    p4_upsample = layers.UpSampling2D(size=(2,2))(p4_upsample)

    # feat1层卷积后与p4_upsample堆叠
    # [52,52,256]==>[52,52,128]==>[52,52,256]
    p3 = conv_block(feat1, filters=128, kernel_size=(1,1), strides=1)
    p3 = layers.concatenate([p3, p4_upsample])

    # 堆叠后进行5次卷积[52,52,256]==>[52,52,128]
    p3 = five_conv(p3, filters=128)

    # 存放第一个特征层的输出
    p3_output = p3

    #（3）
    # p3卷积下采样和p4堆叠
    # [52,52,128]==>[26,26,256]==>[26,26,512]
    p3_downsample = conv_block(p3, filters=256, kernel_size=(3,3), strides=2)
    p4 = layers.concatenate([p3_downsample, p4])

    # 堆叠后的结果进行5次卷积[26,26,512]==>[26,26,256]
    p4 = five_conv(p4, filters=256)

    # 存放第二个有效特征层的输出
    p4_output = p4

    #（4）
    # p4卷积下采样和p5堆叠
    # [26,26,256]==>[13,13,512]==>[13,13,1024]
    p4_downsample = conv_block(p4, filters=512, kernel_size=(3,3), strides=2)
    p5 = layers.concatenate([p4_downsample, p5])

    # 堆叠后进行5次卷积[13,13,1024]==>[13,13,512]
    p5 = five_conv(p5, filters=512)

    # 存放第三个有效特征层的输出
    p5_output = p5

    # 返回输出层结果
    return p3_output, p4_output, p5_output

# 验证
if __name__ == '__main__':

    inputs = keras.Input(shape=[416,416,3])
    p3_output, p4_output, p5_output = panet(inputs)

    print('p3.shape:', p3_output.shape,  # (None, 52, 52, 128)
          'p4.shape:', p4_output.shape,  # (None, 26, 26, 256)
          'p5.shape:', p5_output.shape)  # (None, 13, 13, 512)

4. Head

YOLOHead 由一个3*3卷积层和一个1*1卷积层构成，3*3卷积整合之前获得的所有特征信息，1*1卷积获得三个有效特征层的输出结果。

代码如下，其中1*1卷积的通道数为 num_anchors(5+num_classes)。以输出结果p3_output 为例，shape为 [512,512,num_anchors(5+num_classes)]，可理解为，将一张图片划分成 512*512 个网格，当某一个目标物体的中心点落在某网格中，该物体就需要该网格生成的预测框去预测。

每个网格预先设置了 num_anchors=3 个先验框，网络会对这3个先验框的位置进行调整，使其变成最终的预测框。此外，5+num_classes可以理解为4+1+num_classes。其中 4 代表先验框的调整参数(x, y, w, h)，调整已经设定好了的框的位置，调整后的结果是最后的预测框；1 代表先验框中是否包含目标物体，值越接近0代表不包含目标物体，越接近1代表包含目标物体；num_classes 代表目标物体的种类，VOC数据集中num_classes=20，它的值是目标物体属于某个类别的条件概率。

# 通过yolohead获得预测结果

import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers, Model
from PANet import panet  # 导入panet加强特征提取方法
from CSPDarknet53 import conv_block  # 导入标准卷积快

# 对PANet的特征输出层处理获得最终的预测结果
def yoloHead(inputs, num_anchors, num_classes):
    '''
    num_anchors每个网格包含先验框的数量, num_classes分类数
    num_anchors(5+num_classes)代表: 每个先验框有5+num_classes个参数, 即(x,y,w,h,c)和20个类别的条件概率
    每一个特征层的输出代表: 每一个网格上每一个先验框内部是否包含物体, 以及包含物体的种类, 和先验框的调整参数
    '''

    # 获得三个有效特征层
    p3_output, p4_output, p5_output = panet(inputs)

    # 3*3卷积[52,52,128]==>[52,52,256]
    p3_output = conv_block(p3_output, filters=256, kernel_size=(3,3), strides=1)
    # [52,52,256]==>[52,52,num_anchors(5+num_classes)]
    p3_output = conv_block(p3_output, filters=num_anchors*(5+num_classes),
                           kernel_size=(1,1), strides=1)

    # [26,26,256]==>[26,26,516]
    p4_output = conv_block(p4_output, filters=512, kernel_size=(3,3), strides=1)
    # [26,26,512]==>[26,26,num_anchors(5+num_classes)]
    p4_output = conv_block(p4_output, filters=num_anchors*(5+num_classes),
                           kernel_size=(1,1), strides=1)

    # [13,13,512]==>[13,13,1024]
    p5_output = conv_block(p5_output, filters=1024, kernel_size=(3,3), strides=1)
    # [13,13,1024]==>[13,13,num_anchors(5+num_classes)]
    p5_output = conv_block(p5_output, filters=num_anchors*(5+num_classes),
                           kernel_size=(1,1), strides=1)

    # 构建模型
    model = Model(inputs, [p5_output, p4_output, p3_output])

    return model

# 查看模型结构
if __name__ == '__main__':

    inputs = keras.Input(shape=[416,416,3])  # 构造输入
    # 接收模型，传入先验框数量3，分类数20
    model = yoloHead(inputs, num_anchors=3, num_classes=20)
    # 网络架构
    model.summary()

感谢?太阳花的小绿豆博主的网络结构图
