[人工智能]视觉里程计 -- 单层多层直接法（附代码解析）

直接法是根据像素的亮度信息(Intensity）来估计相机的运动。

还记得估计相机的运动有以下方法：
1.提取特征点和描述子，比如SIFT，FAST特征点，不同视角的图片特征点匹配，然后用对极几何，PnP或ICP法估计相机运动。
2. 提取特征点，不提取描述子，然后用光流法跟踪特征点的运动，再估计相机运动。

而直接法可以在特征点的基础上计算，也可以连特征点都不提取了，直接随机采点。
也不用计算光流，不需要知道点和点之间的对应关系，而是通过最小化光度误差来得到，是一个优化问题。

直接法相比于特征点，克服了以下缺点，
1.提取特征点和描述子的计算很耗时。
2.使用特征点时，容易忽略特征点以外的信息。
3.没有明显纹理的地方，特征点有缺失。
4.光流法仍然需要特征点。

根据像素的使用数量，直接法有稀疏，稠密和半稠密3种。

直接法仍然基于灰度不变假设。

在光流法中，首先追踪特征点的位置，然后估计相机运动，是一个两步走的方案。
直接法是直接估计相机运动，通过优化相机位姿，寻找与点p1更相似的点p2，最小化目标是两个像素的亮度误差。

优化的步骤回忆一下高斯牛顿法，
首先把误差 $e$ 对相机运动 $T$ 求导，得到雅可比矩阵 $J$ ，
然后hessian矩阵H = JJ^T, b = -Je（e为误差），
再根据 $H\Delta x = b$ 求出更新量 $\Delta x$ ,
迭代，用 $\Delta x$ 更新 $T$ ，直到收敛。

上面的优化思路再具体一点：
首先，误差 $e = I_{1}(p_{1}) - I_{2}(p_{2})$ , $I$ 是Intensity,
终极目标是找到相机的运动 $T$ ,使 $\left\| e\right\|^{2}$ 最小。

假设一个点P在img1中的坐标为p1，在img2中的像素坐标为u
那么，
$e(T) = I_{1}(p_{1}) - I_{2}(u)$
而这个 $u$ 是根据相机内外参做如下转换而来的，
$q = T P$ ,? $\frac{1}{Z_{2}}Kq$
这个转换不重要，只需要知道q是T的函数，u是q的函数即可，因为后面用到导数的链式法则。

那么就开始用误差 $e$ 对相机的运动 $T$ 求导了，引入了李代数的左扰动模型，利用泰勒一阶展开：
$\frac{\partial e}{\partial T} = \frac{\partial I_{2}}{\partial u}\cdot \frac{\partial u}{\partial q}\cdot \frac{\partial q}{\partial \xi}$

其中 $\frac{\partial I_{2}}{\partial u}$ 是u处的像素梯度, 这里的u是坐标(u, v)。

而我们知道像素坐标(u,v) 和空间坐标(X, Y, Z)的关系（参考链接）
$f_{x}\frac{X}{Z} + c_{x}$ , ? $f_{y}\frac{Y}{Z} + c_{y}$
所以
在这里插入图片描述

这是李代数的知识，这一步不用在意。

实际中，后两项只和q有关，与图像无关，合并到一起，得到。
在这里插入图片描述
这个矩阵看着很吓人，实际用的时候，相机内参(fx, fy, cx, cy)已知，空间点坐标(X, Y, Z)已知的话，直接套公式可得。

不要忘了目标，我们的目标是求雅可比矩阵 $J$ ，
而 $\frac{\partial I_{2}}{\partial u}\cdot\frac{\partial u}{\partial \delta \xi}$
其实就是 1x2的像素梯度与一个2x6的矩阵相乘。

有了J就好办了，求H，b，解出更新量 $\Delta x$ ，不断更新相机运动 $T$ 直到收敛。

以上优化步骤体现在下面代码里

cv::Mat left_img = cv::imread(left_file, 0); //读入图片
//随机采2000个点（X,Y,Z)
for(int i = 0; i < nPoints; i++) {
    int x = rng.uniform(boarder, left_img.cols - boarder); //靠近边界的点不选
    int y = rng.uniform(boarder, left_img.rows - boarder);
    int disparity = disparity_img.at<uchar>(y, x); //是d，不是直接的深度哦
    double depth = fx * baseline / disparity;  //这个才是深度
    depth_ref.push_back(depth);
    pixels_ref.push_back(Eigen::Vector2d(x, y));
}
Sophus::SE3d T_cur_ref; //李群，旋转平移变换矩阵T
//直接法估计T
DirectPoseEstimationSingleLayer(left_img, img, pixels_ref, depth_ref, T_cur_ref);

来看下具体怎么估计T

void DirectPoseEstimationSingleLayer(
        const cv::Mat &img1,
        const cv::Mat &img2,
        const VecVector2d &px_ref,
        const vector<double> depth_ref,
        Sophus::SE3d &T21) {
    //迭代直到收敛
    for(int iter = 0; iter < iterations; iter++) {
        jaco_accu.reset();
        //accumulate_jacobian在后面定义
        cv::parallel_for_(cv::Range(0, px_ref.size()),
                          std::bind(&JacobianAccumulator::accumulate_jacobian, &jaco_accu, placeholders::_1));
        Matrix6d H = jaco_accu.hessian();
        Vector6d b = jaco_accu.bias();

        // solve update and put it into estimation
        Vector6d update = H.ldlt().solve(b);
        T21 = Sophus::SE3d::exp(update) * T21; //exp:李代数到李群,se3:旋转平移变换T(R,t), *:T1*T2仍属于SE(3),乘法封闭性质
        cost = jaco_accu.cost_func();
        }

可以看到，上面的update就是我们要求的 $\Delta x$ , $\Delta x = H^{-1}\cdot b$
update求出来是李代数，而T是李群，用se3.exp(update)把update转到李群。由于李群是乘法封闭性质，se3.exp(update)并不是加到T上，而是用se3.exp(update) * T

parallel_for_并行计算J，H和b，具体如下

//并行计算这么多点
    for(size_t i = range.start; i < range.end; i++) {
        // compute the projection in the second image
        //像素坐标转相机坐标:u=fx(X/Z) + cx => X = Z * ((u - cx)/fx)
        Eigen::Vector3d point_ref =
                depth_ref[i] * Eigen::Vector3d((px_ref[i][0] - cx) / fx, (px_ref[i][1] - cy) / fy, 1);
        Eigen::Vector3d point_cur = T21 * point_ref;  //T21:上面算出来的旋转平移变换矩阵,得到相机位姿变化后点的相机坐标
        if(point_cur[2] < 0) continue;  //深度无效

        //相机坐标到像素坐标：u=fx(X/Z) + cx
        float u = fx * point_cur[0] / point_cur[2] + cx;
        float v = fy * point_cur[1] / point_cur[2] + cy;
        if(u < half_patch_size || u > img2.cols - half_patch_size || v < half_patch_size ||
        v > img2.rows - half_patch_size) continue;  //无效点

        projection[i] = Eigen::Vector2d(u, v);  //像素坐标
        double X = point_cur[0], Y = point_cur[1], Z = point_cur[2]; //相机坐标
        double Z2 = Z * Z, Z_inv = 1.0 / Z, Z2_inv = Z_inv * Z_inv; //提前计算
        cnt_good ++;  //有效点个数

        //单个点找对应点误差大，用一片patch
        for(int x = -half_patch_size; x <= half_patch_size; x++) {
            for(int y = -half_patch_size; y <= half_patch_size; y++) {
                //img1的像素和img2对应像素的一片patch内的intensity误差
                double error = GetPixelValue(img1, px_ref[i][0] + x, px_ref[i][1] + y) -
                        GetPixelValue(img2, u + x, v + y);
                Matrix26d J_pixel_xi; //变换后的三维点对变换T的左扰动的导数，2x6矩阵
                Eigen::Vector2d J_img_pixel; //图像对像素点的导数

                //套公式
                J_pixel_xi(0, 0) = fx * Z_inv;
                J_pixel_xi(0, 1) = 0;
                J_pixel_xi(0, 2) = -fx * X * Z2_inv;
                J_pixel_xi(0, 3) = -fx * X * Y * Z2_inv;
                J_pixel_xi(0, 4) = fx + fx * X * X * Z2_inv;
                J_pixel_xi(0, 5) = -fx * Y * Z_inv;

                J_pixel_xi(1, 0) = 0;
                J_pixel_xi(1, 1) = fy * Z_inv;
                J_pixel_xi(1, 2) = -fy * Y * Z2_inv;
                J_pixel_xi(1, 3) = -fy - fy * Y * Y * Z2_inv;;
                J_pixel_xi(1, 4) = fy * X * Y * Z2_inv;
                J_pixel_xi(1, 5) = fy * X * Z_inv;

                //图像对像素的导数为(u, v)处的像素梯度
                J_img_pixel = Eigen::Vector2d(
                        0.5 * (GetPixelValue(img2, u+1+x, v+y) - GetPixelValue(img2, u-1+x, v+y)),
                        0.5 * (GetPixelValue(img2, u+x, v+1+y) - GetPixelValue(img2, u+x, v-1+y))
                        );

                //根据导数的链式法则, (1x2) x (2x6) = (1x6) -> (6x1)
                Vector6d J = -1.0 * (J_img_pixel.transpose() * J_pixel_xi).transpose();

                //高斯牛顿
                hessian += J * J.transpose();
                bias += -error * J;
                cost_tmp += error * error;
            }
        }
        //一块patch求完
        if(cnt_good) {
            unique_lock<mutex> lck(hessian_mutex); //多线程锁,在block结束时自动释放
            H += hessian;
            b += bias;
            cost += cost_tmp / cnt_good;
        }
    }

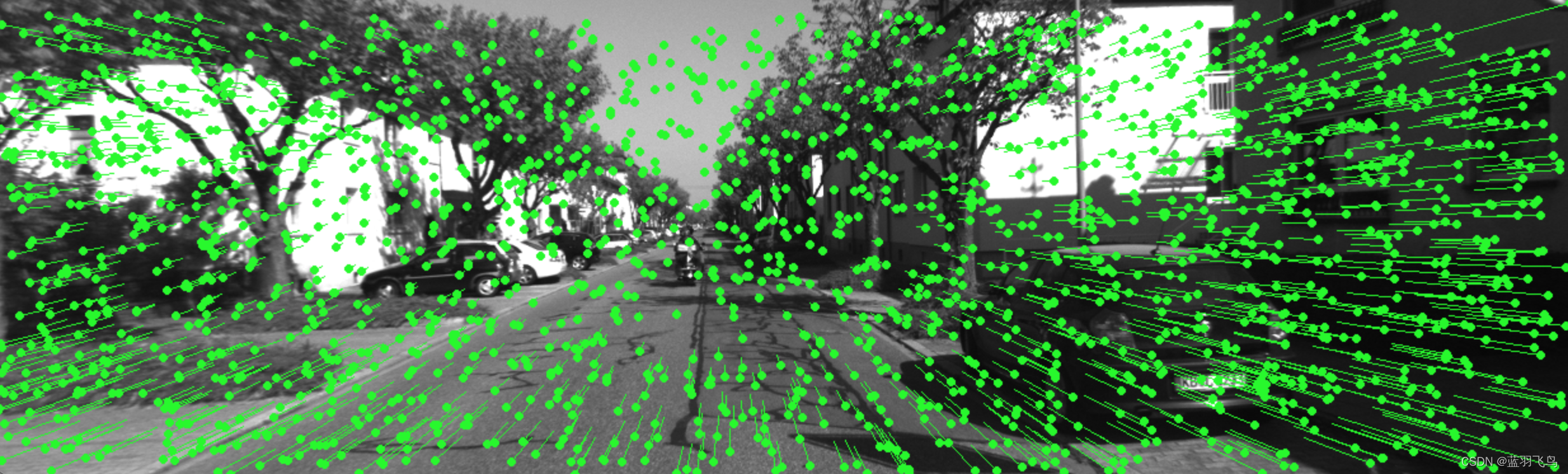

上面就是优化相机运动 $T$ 的步骤，
再来说下图像金字塔直接法，它是coarse to fine的思想，金字塔从下到上对图像进行缩放。
需要注意的是图像缩放的同时，相机内参和点的坐标也要一起缩放。
计算时从上层计算，每层的结果传入下面一层作为参考值，见代码

    //create pyramids
    vector<cv::Mat> pyr1, pyr2;
    //装入图像金字塔
    for(int i = 0; i < pyramids; i++) {
        if(i == 0) {
            pyr1.push_back(img1);
            pyr2.push_back(img2);
        } else {
            cv::Mat img1_pyr, img2_pyr;
            cv::resize(pyr1[i-1], img1_pyr,
                       cv::Size(pyr1[i-1].cols * pyramid_scale, pyr1[i-1].rows * pyramid_scale));
            cv::resize(pyr2[i-1], img2_pyr,
                       cv::Size(pyr2[i-1].cols * pyramid_scale, pyr2[i-1].rows * pyramid_scale));
            pyr1.push_back(img1_pyr);
            pyr2.push_back(img2_pyr);
        }
    }

    double fxG = fx, fyG = fy, cxG = cx, cyG = cy; //相机内参也要随着金字塔一起缩放，先backup原值
    for(int level = pyramids - 1; level >= 0; level --) { //金字塔从顶层到底层处理
        VecVector2d px_ref_pyr;  //当前层的keypoints
        for(auto &px : px_ref) {
            px_ref_pyr.push_back((scales[level] * px)); //特征点的坐标也要缩放
        }

        //缩放的相机内参
        fx = fxG * scales[level];
        fy = fyG * scales[level];
        cx = cxG * scales[level];
        cy = cyG * scales[level];
        //px_ref_pyr, T21是引用形参，下一层会基于上一层的结果进行计算

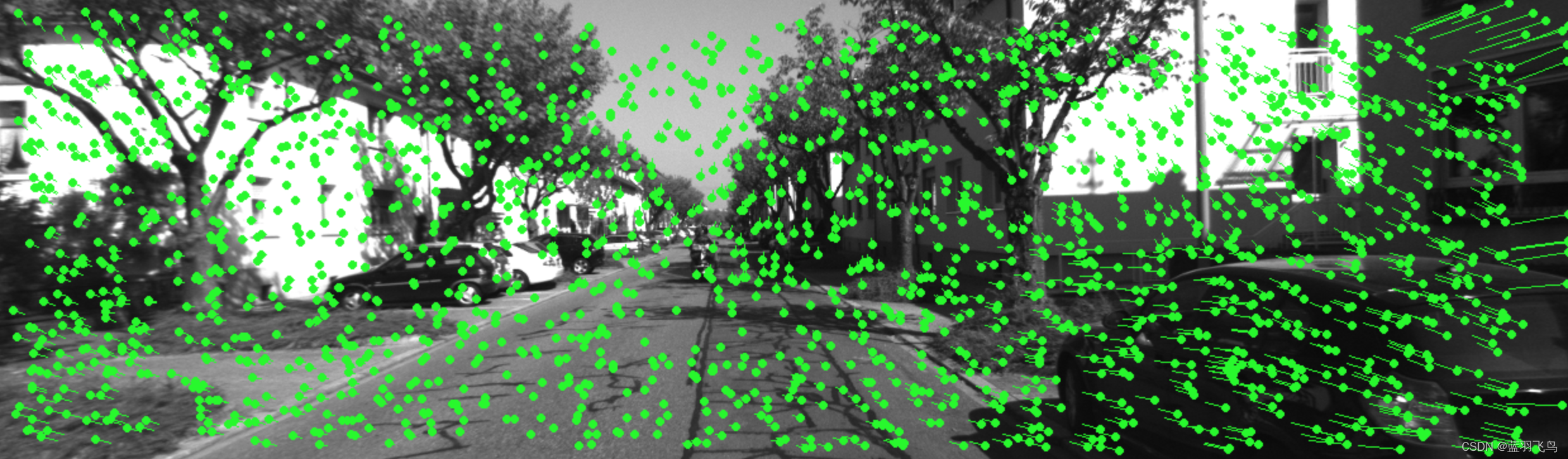

        DirectPoseEstimationSingleLayer(pyr1[level], pyr2[level], px_ref_pyr, depth_ref, T21);
    }
