[人工智能]感受野的理解与调研

问题来源

讲论文的时候，突然被别人问到感受野是个什么东东?
就百度查了一下：

重要知识链接总结

画深度学习的模型图方法：知网链接
神经网络模型图网站：画模型

感受野

一、感受野的概念

感受野（Receptive Field）的定义：卷积神经网络每一层输出的特征图（feature map）上的像素点映射回输入图像上的区域大小。通俗点的解释是，特征图上一点，相对于原图的大小，也是卷积神经网络特征所能看到输入图像的区域。

二、举例说明

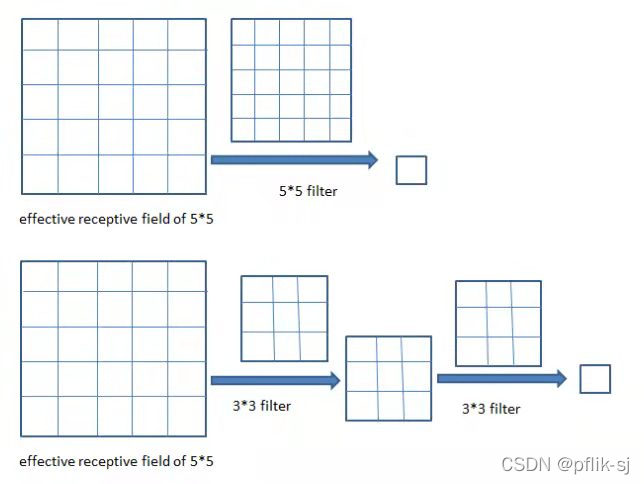

1. 若输入图像的尺寸大小是5*5，经过两次3*3的卷积核（其中stride=1,padding=0）后，其感受野大小为5*5，如下图所示：
   （由卷积计算公式：N=(W-F+2P)/S+1，得到第一次卷积后的图像大小为3*3，第二次卷积后的图像大小为1*1）

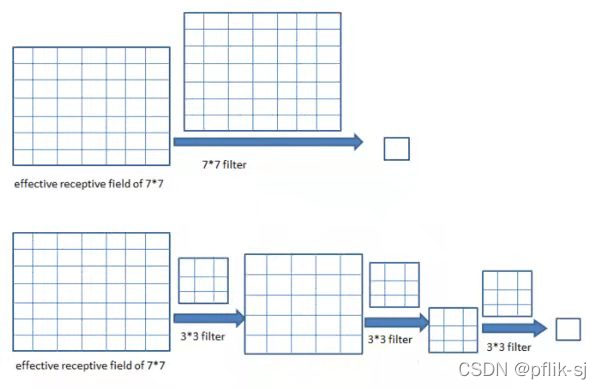

2. 若输入图像的尺寸大小是7*7，经过三次3*3的卷积核（其中stride=1,padding=0）后，其感受野大小为7*7，如下图所示：

   （由卷积计算公式：N=(W-F+2P)/S+1，得到第一次卷积后的图像大小为5*5，第二次卷积后的图像大小为3*3，第三次卷积后的图像大小为1*1）

三、感受野的计算

1. 注意：
   1、感受野大小的计算方式是从最后一层feature map开始，往下往上的计算方法，即先计算最深层在前一层上的感受野，然后以此类推逐层传递到第一层。
   2、感受野大小的计算不考虑padding的大小；
   3、最后一层的特征图感受野的大小等于其卷积核的大小（见上面示例图）；
   4、第i层特征图的感受野大小和第i层的卷积核大小和步长有关系，同时也与第（i+1）层特征图的感受野大小有关。（为什么？）

2. 感受野计算公式：
   $$R{F}_i=\left(R{F}_{i+1}?1\right)\times {\text{?stride?}}_i+K_{\text{size?}}$$
   其中，$R{F}_i$表示 $i$ 层感受野大小，$i$ 表示当前特征层的层数， $stride$ 是卷积的步长， $K_{\text{size}}$ 是本层卷积核的大小。

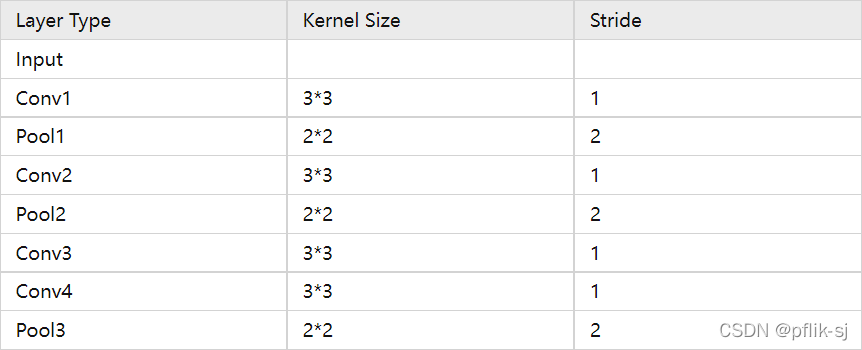

3. 例子：

   从最后一层的Pool3池化层开始计算感受野：

pool3：RF=2（最后一层池化层输出特征图的感受野大小等于卷积核的大小）
conv4：RF =（2 - 1）* 1+3 =4
conv3：RF =（4 - 1）* 1+3 =6
pool2： RF =（6 - 1)  * 2+2 =12
conv2：RF =（12-1）* 1+3 =14
pool1： RF =（14-1）* 2+2 =28
conv1：RF =（28-1）* 1+3 =30

因此，pool3输出的特征图在输入图片上的感受野为30*30。

四、感受野的应用

感受野的作用：
1、小尺寸的卷积代替大尺寸的卷积，可减少网络参数、增加网络深度、扩大感受野（例如：3 个 3 * 3 的卷积层的叠加可以替代7*7的卷积），网络深度越深感受野越大性能越好；
2、对于分类任务来说，最后一层特征图的感受野大小要大于等于输入图像大小，否则分类性能会不理想；
3、对于目标检测任务来说，若感受野很小，目标尺寸很大，或者目标尺寸很小，感受野很大，模型收敛困难，会严重影响检测性能；所以一般检测网络anchor的大小的获取都要依赖不同层的特征图，因为不同层次的特征图，其感受野大小不同，这样检测网络才会适应不同尺寸的目标。
