[人工智能]基于卷积神经网络的点云配准方法--舒程珣

[1]舒程珣, 何云涛, 孙庆科. 基于卷积神经网络的点云配准方法[J]. 激光与光电子学进展, 2017, 54(3):9.

本文主要就是通过两幅点云图，来估计配准参数（也即位姿变换参数），大概流程如下：

拥有两幅点云—>计算点云的深度图，得到两幅深度图–>通过卷积神经网络估计配准参数（CNN中包括提取特征的卷积部分和回归配准参数的全连接部分。

1、引言

点云配准时通过空间变换使得两片点云再同一坐标系中对齐的过程。

传统点云配准算法一般分为粗配准和精准配准。粗配准用于缩小点云之间的旋转和错位误差，为精准配准提供良好的初始值；精准配准使得两片基本对齐的点云经行更加精准的配准，使得配准误差达到最小。

精准配准的一种经典算法式迭代最近点算法（ICP），简单易行，但是算法效率不高。

本文提出一种基于CNN的点云配准方法：首先计算点云的深度图像，利用CNN提取深度图像对的特征差，将深度差送入FC层计算得到最终的点云配准参数，并且迭代上述过程直到配准误差小于阈值。

本文方法的优点是能够完成点云配准的任务，具有计算量小、配准效率高、对噪声和异常点不敏感。

2、点云配准模型

给定两片点云$P_1$和$P_2$，计算其深度图像$X_1$和$X_2$，将深度图像作为输入。模型的输出是6个参数：3个平移参数$t_x、t_y、t_x$和3个旋转参数$t_{\alpha }、t_{\beta }、t_{\theta }$。

全连接层实际上就是一个回归模型，本文将特征差作为回归模型的输入，可以有效迅速输出配准参数why？。

2.1、深度图像计算

给定点云$P$，点$(x,y)$的深度为D，则在深度图中点$(x,y)$的值c为：
$$c=[255?255?\frac{2?N}{F+N?D?(F?N)}]?4$$
$F和N$被设置为合适的值，让深度图像中深度对比充分，便于计算。通过这一步使得3D点云投影到2D数据，便于CNN的处理

2.2、网路结构

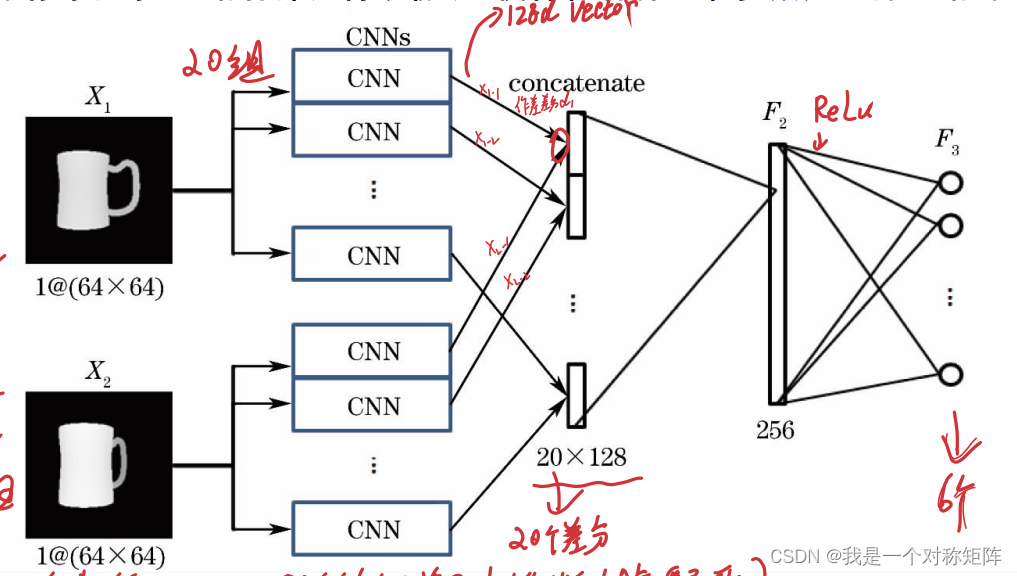

首先，网络是双输入结构，输出是6个参数。

每个输入都会经历20个并行CNN的计算，会提取到20组特征。这样$X_1和X_2$都会提取到20组特征。

然后计算差分向量：即$X_1$提取的第一个CNN特征和$X_2$提取的第一个CNN特征做差，得到第一个差分向量。因为CNN的输出是128d向量，所以两个特征做差结果也是128d向量。

每个图像经过CNN得到20组特征(1*128)，故差分向量最后也有20个，将其拼接起来，得到一个长度为20*128的向量。

然后通过一个回归模型（全连接层）$F_2$得到256d向量，再经过$F_3$最终得到6个配准参数。

从差异推断配准参数，从图像来是无法描述差异的，将图像分解成20个特征，通过不同图像在20个特征上的差异，来回归得到配准参数。优点类似人脸识别，将人脸图像分解成192个特征，然后从不同人脸在192个特征上的差异来推断是否为相同人脸。

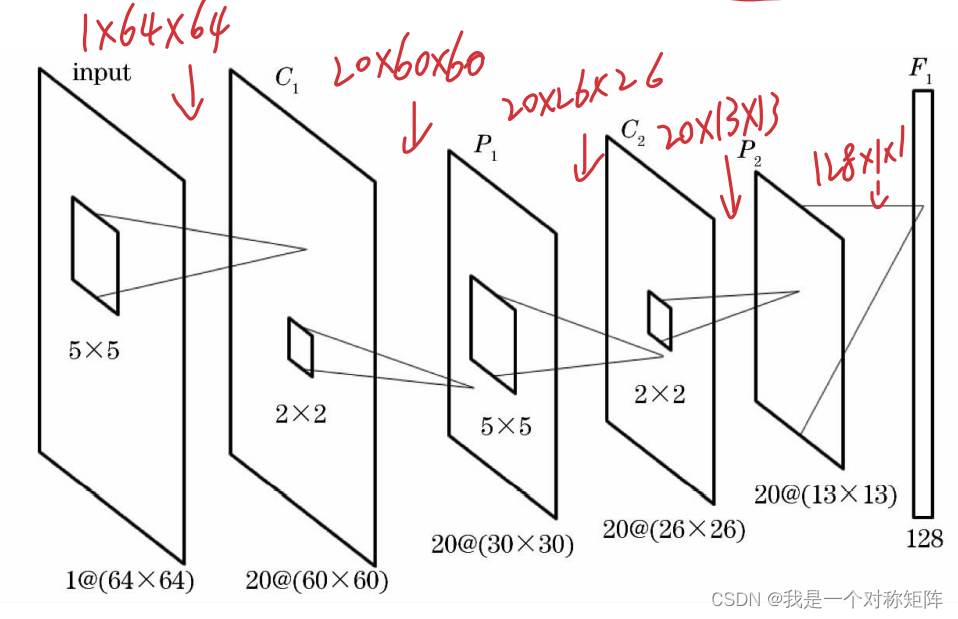

单个CNN的结构如下：

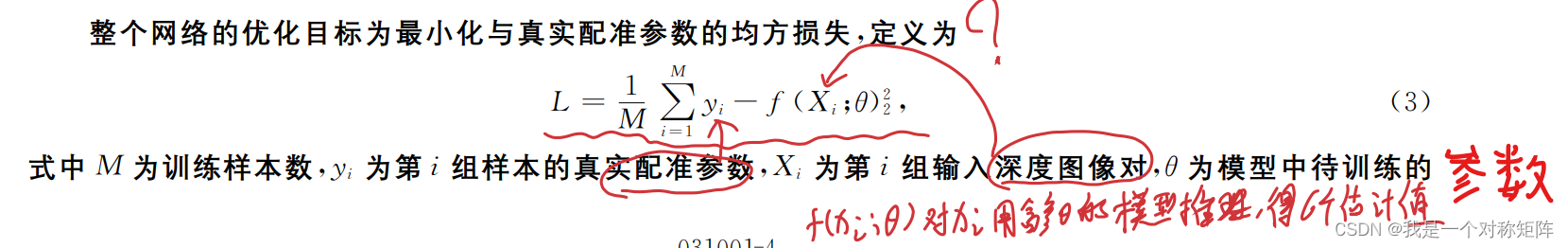

2.3、损失函数

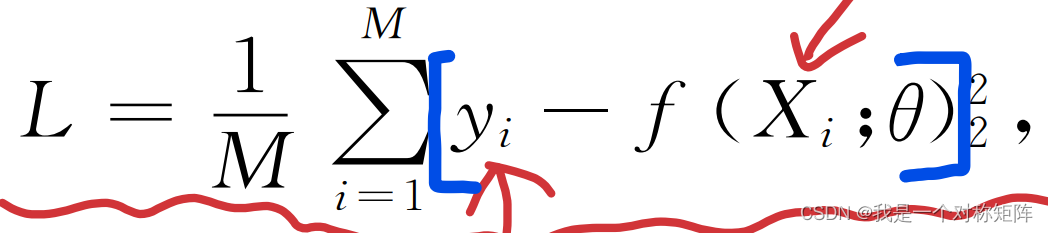

定义很简单，但是没看懂公式想要表达啥，个人感觉加个括号似乎就合理了：

3、总结

论文中给出的效果看起来不错，当然他还涉及到迭代配准，通过多次迭代配准达到一个很不错的效果。

给我最大的收获应该就是特征差分向量，将图像分解为多个特征来数字化地表示，人很难去数字化描述一幅图像，但是通过CNN提取特征地能力，是可以完成这一任务的。
