论文阅读总结：Real-time Convolutional Neural Networks for Emotion and Gender Classification–O Arriaga
复现代码地址：thgpddl/mini_Xception
首先，论文中没有给出网路结构等细节，使用官方代码中得到了，但是基本上都是常规的卷积、BN、ReLU等层。
1、网络结构

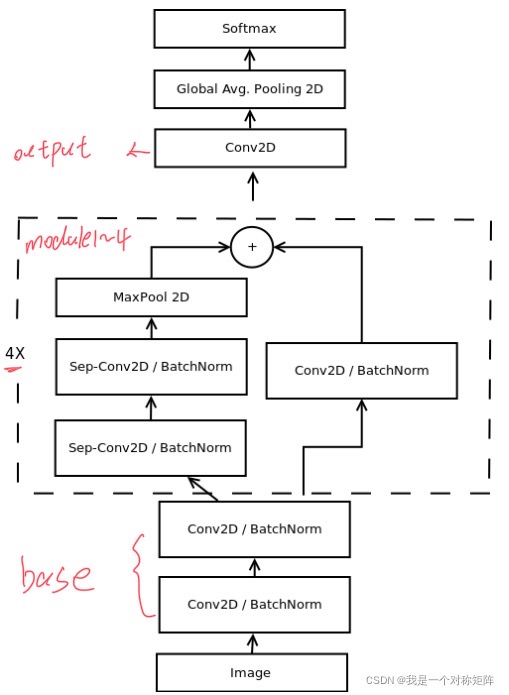

从结构上，主要分成base块，module1~4块、output块（即最后单独的conv操作）、GAP块和softmax块。：
下方展示了base块，module1~4块、output块的结构细节
mini_XCEPTION(
(base): Sequential(
(0): Conv2d(1, 8, kernel_size=(3, 3), stride=(1, 1))
(1): BatchNorm2d(8, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
(2): ReLU()
(3): Conv2d(8, 8, kernel_size=(3, 3), stride=(1, 1))
(4): BatchNorm2d(8, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
(5): ReLU()
)
(module1): RDWSC(
(left): Sequential(
(0): SeparableConv2d(
(depth_conv): Conv2d(8, 8, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=8)
(point_conv): Conv2d(8, 16, kernel_size=(1, 1), stride=(1, 1))
)
(1): BatchNorm2d(16, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
(2): ReLU()
(3): SeparableConv2d(
(depth_conv): Conv2d(16, 16, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=16)
(point_conv): Conv2d(16, 16, kernel_size=(1, 1), stride=(1, 1))
)
(4): BatchNorm2d(16, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
(5): MaxPool2d(kernel_size=(3, 3), stride=(2, 2), padding=1, dilation=1, ceil_mode=False)
)
(right): Sequential(
(0): Conv2d(8, 16, kernel_size=(1, 1), stride=(2, 2))
(1): BatchNorm2d(16, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
)
)
(module2): RDWSC(
(left): Sequential(
(0): SeparableConv2d(
(depth_conv): Conv2d(16, 16, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=16)
(point_conv): Conv2d(16, 32, kernel_size=(1, 1), stride=(1, 1))
)
(1): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
(2): ReLU()
(3): SeparableConv2d(
(depth_conv): Conv2d(32, 32, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=32)
(point_conv): Conv2d(32, 32, kernel_size=(1, 1), stride=(1, 1))
)
(4): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
(5): MaxPool2d(kernel_size=(3, 3), stride=(2, 2), padding=1, dilation=1, ceil_mode=False)
)
(right): Sequential(
(0): Conv2d(16, 32, kernel_size=(1, 1), stride=(2, 2))
(1): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
)
)
(module3): RDWSC(
(left): Sequential(
(0): SeparableConv2d(
(depth_conv): Conv2d(32, 32, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=32)
(point_conv): Conv2d(32, 64, kernel_size=(1, 1), stride=(1, 1))
)
(1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
(2): ReLU()
(3): SeparableConv2d(
(depth_conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=64)
(point_conv): Conv2d(64, 64, kernel_size=(1, 1), stride=(1, 1))
)
(4): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
(5): MaxPool2d(kernel_size=(3, 3), stride=(2, 2), padding=1, dilation=1, ceil_mode=False)
)
(right): Sequential(
(0): Conv2d(32, 64, kernel_size=(1, 1), stride=(2, 2))
(1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
)
)
(module4): RDWSC(
(left): Sequential(
(0): SeparableConv2d(
(depth_conv): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=64)
(point_conv): Conv2d(64, 128, kernel_size=(1, 1), stride=(1, 1))
)
(1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
(2): ReLU()
(3): SeparableConv2d(
(depth_conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), groups=128)
(point_conv): Conv2d(128, 128, kernel_size=(1, 1), stride=(1, 1))
)
(4): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
(5): MaxPool2d(kernel_size=(3, 3), stride=(2, 2), padding=1, dilation=1, ceil_mode=False)
)
(right): Sequential(
(0): Conv2d(64, 128, kernel_size=(1, 1), stride=(2, 2))
(1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
)
)
(conv): Conv2d(128, 7, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
)
GAP块：原理是用一个通道的均值代替整个通道，所以GAP只需要计算每个通道的均值即可，可以用以下操作实现：
# 此时x是output块的输出，shape=[None,7,3,3]
x=x.mean(axis=[-1,-2])
# 此时x是经过GAP后的输出，shape=[None,7]，即变成了7维向量
softmax块：softmax是网络最后的操作，但是在代码编写时没有加入该操作，因为本文的Loss使用的是交叉熵损失，他内置了softmax操作，可以移步：paddle：使用CrossEntropyLoss作为loss，训练时loss不下降？，虽然链接中使用的是飞浆框架，但是原理上都一样。
总之，整个结构的构架在这里：mini_Xception/utils/Model.py
2、优化器
优化器使用了Adam，损失使用了交叉熵CrossEntropyLoss
3、数据增强
影响最终精度最显著的就是数据增强了。
先看看官方的数据增强：
data_generator = ImageDataGenerator(
featurewise_center=False,
featurewise_std_normalization=False,
rotation_range=10, # 随即旋转
width_shift_range=0.1, # 左右平移
height_shift_range=0.1, # 上下平移
zoom_range=.1, # 缩放
horizontal_flip=True) # 水平翻转
3.1、第一次的数据增强
官方代码使用的keras中数据增强的方法在pytorch不全部都有，所以第一次只是用了pytorch中有的数据增强，也即是
self.transform=transforms.Compose([ToTensor(),
ColorJitter(brightness=0.2), # 亮度增强
RandomRotation(10), # 随即旋转
RandomHorizontalFlip(0.5)]) # 水平翻转
在该数据增强下，最终测试精度只有62%
3.2、第二次数据增强
第二次自己写了三种数据增强，然后和self.transform串联起来。
self.aug = Augment([Salt_Pepper_Noise(0.05), # 椒盐噪声
Width_Shift_Range(0.1), # 左右平移
Height_Shift_Range(0.1)]) # 上下平移
self.transform=transforms.Compose([ToTensor(),
ColorJitter(brightness=0.2),
RandomRotation(10),
RandomHorizontalFlip(0.5)])
在该数据增强下，在epoch=200时，测试精度达到了0.6481；在epoch=370时，测试精度达到了0.6504
4、总结
- 在数据增强较少时，训练集精度较高，测试集精度在62%左右，判断是过拟合；增加了数据增强，训练集精度有下降，测试集精度达到了65%左右。
- 在对图像矩阵经行resize时，需要避免的坑是：
- numpy.resize()是直接在边缘填充“0”，
- cv2.resize()则是我们理解的插值进行的resize
所以当我使用numpy.resize()将48*48变形到64*64后作为输入，测试精度只有50%，下滑极大。
使用cv2.resize将48*48变形到64*64后作为输入，与用48*48作为输入最终的测试精度差别不大也在64%~65%之间。
