[人工智能]【python OpenCV3.3 图像处理教程：直线检测、圆检测、对象测量、腐蚀、膨胀等形态学操作、数字验证码识别、人脸检测

1. 直线检测

Hough Line Transform：前提：边缘检测已经完成，基于霍夫变换

1.1 原理

可以通过（theta，r）唯一表示一条直线

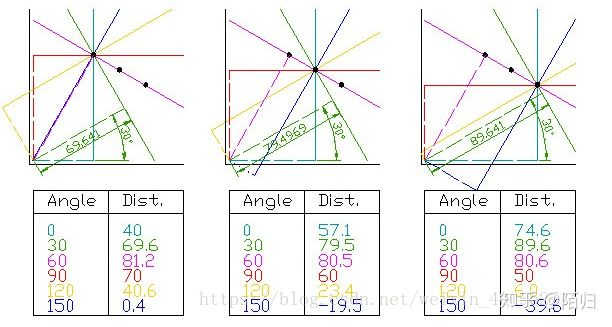

把过三个点的全部直线以某一角度全部计算出来，如果三个点的直线有相同的，则说明有一条直线过了这三个点。

至于为啥用（theta, r）而不是斜率k和截距b来表示一条直线，是因为利用y = kx + b来表示直线时，存在斜率k无穷大的情况，无法计算。并且theta为0到2*pi, 且对于直线来说r一定小于等于b，所以计算的数值也相对较小。
参考博客

def line_detection(image):
    blurred = cv.GaussianBlur(image, (3, 3), 0)
    gray =cv.cvtColor(image,cv.COLOR_BGR2GRAY)
    # edges=cv.Canny(gray,50,150,apertureSize=3) #apertureSize类似于步长
    # edges=cv.Canny(blurred,50,150,apertureSize=3) #apertureSize类似于步长
    edges=cv.Canny(image,50,150,apertureSize=3) #apertureSize类似于步长
    lines =cv.HoughLines(edges,1,np.pi/180,200)
    #200：threshold，累加平面的阈值参数，即识别某部分为图中的一条直线时它在累加平面中必须达到的值。
    # 大于阈值threshold的线段才可以被检测通过并返回到结果中。

    # ---------------------------
    # 自己计算过程如下：
    for line in lines:
        rho,theta=line[0] #r,角度 霍夫空间
        a=np.cos(theta) #余弦值
        b=np.sin(theta)
        x0=a*rho #这个点的x坐标
        y0=b*rho #这个点的y坐标
        # x1 stores the rounded off value of (rcos(theta)-1000sin(theta))
        x1 = int(x0 + 1000 * (-b))  #其实就是x0,y0这个点按比例增加或者减少一段距离，还在这条直线上的点x1，y1
        # y1 stores the rounded off value of (rsin(theta)+1000cos(theta))
        y1 = int(y0 + 1000 * (a))
        # x2 stores the rounded off value of (rcos(theta)+1000sin(theta))
        x2 = int(x0 - 1000 * (-b))
        # y2 stores the rounded off value of (rsin(theta)-1000cos(theta))
        y2 = int(y0 - 1000 * (a))
        cv.line(image,(x1,y1),(x2,y2),(0,0,255),2)

    cv.imshow("line detect image",image)

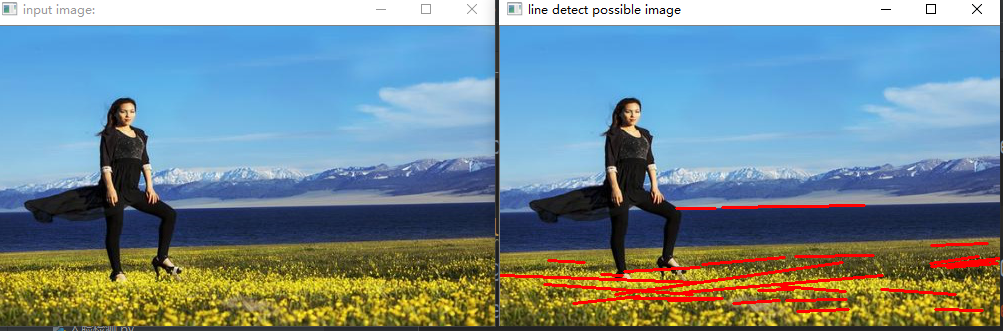

def line_detection_possible(image):
    gray =cv.cvtColor(image,cv.COLOR_BGR2GRAY)
    edges=cv.Canny(gray,50,150,apertureSize=3) #apertureSize类似于步长
    lines =cv.HoughLinesP(edges,1,np.pi/180,200,minLineLength=20,maxLineGap=5) #允许断点，可以定义最小长度
    for line in lines:
        x1,y1,x2,y2=line[0] #r,角度 霍夫空间
        cv.line(image,(x1,y1),(x2,y2),(0,0,255),2)

    cv.imshow("line detect possible image",image)

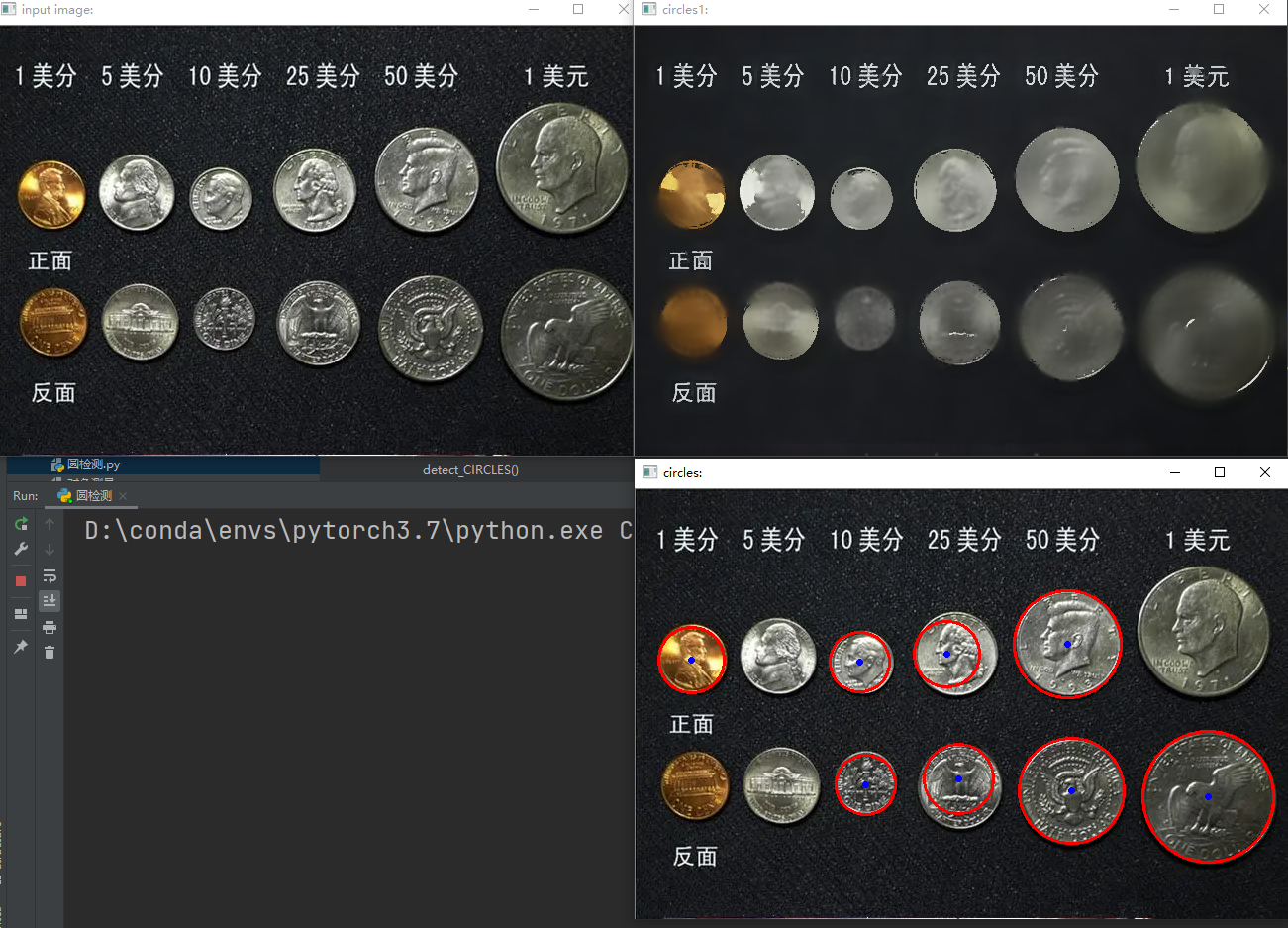

2. 圆检测

直线检测、圆检测：基于霍夫变换
霍夫圆检测对噪声比较敏感，所以要先进行滤波(去噪）
霍夫圆检测基于梯度变换：

1. 检测边缘，发现可能的圆心
2. 从候选圆心开始计算最佳半径大小

def detect_CIRCLES(image):
    dst=cv.pyrMeanShiftFiltering(image,10,100)#均值滤波
    # dst=cv.GaussianBlur(image,(3,3),0)#高斯滤波
    img=cv.cvtColor(dst,cv.COLOR_BGR2GRAY)
    circles=cv.HoughCircles(img,cv.HOUGH_GRADIENT,1,20,param1=50,param2=55,minRadius=0,maxRadius=0)
    #距圆心半径为20以内归为1个圆，param1较高的阈值传递到Canny边缘检测器,
    # param2它是检测阶段圆中心的累加器阈值。它越小，越多。 可能会检测到假圆圈。
    circles=np.uint16(np.around(circles))
    for i in circles[0,:]:
        cv.circle(image,(i[0],i[1]),i[2],[0,0,255],2)#在原图上画圆
        cv.circle(image,(i[0],i[1]),2,[255,0,0],2)#画圆心

    cv.imshow("circles:",image)
    cv.imshow("circles1:",dst)

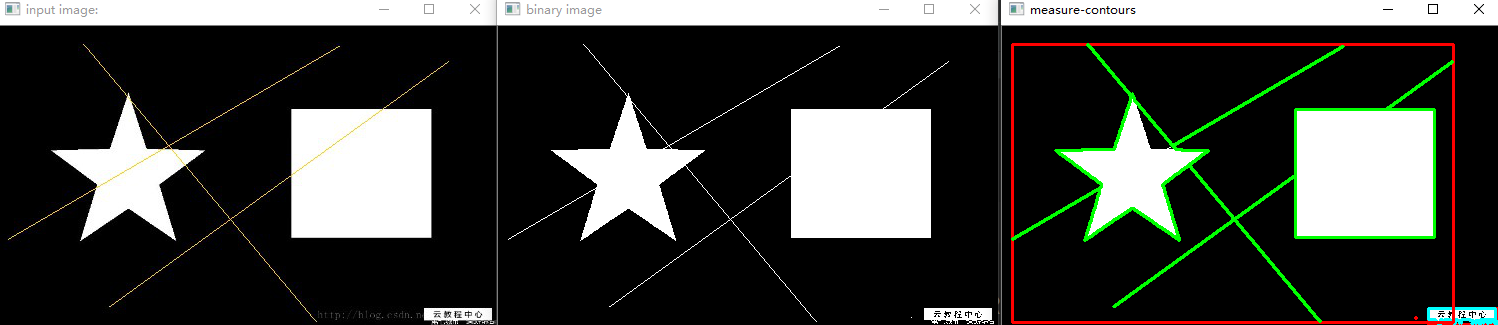

3. 对象测量

• cv.findContours（）：获取轮廓
• cv.contourArea() ：#计算轮廓面积
• cv.boundingRect（) ：计算轮廓外接矩形
• cv.moments() ： 计算轮廓的几何矩
• approxPolyDP(curve, epsilon, closed, approxCurve=None)：多边形逼近函数
  参数curve表示输入的点集，直接使用轮廓点集contour
  参数epsilon表示指定的精度，即原始曲线与近似曲线之间的最大距离
  参数closed表示若为true，则说明近似曲线是闭合的，反之，若为false，则断开
  参数approxCurve表示输出的点集，当前点集是能最小包容指定点集的，画出来即是一个多边形

def measure_object(image):
    gray = cv.cvtColor(image, cv.COLOR_BGR2GRAY)  # 图像转灰度图
    # 将灰度图转为二值图 ret是阈值 binary是二值图
    ret, binary = cv.threshold(gray, 0, 255, cv.THRESH_BINARY | cv.THRESH_OTSU)
    dst = cv.cvtColor(binary, cv.COLOR_GRAY2BGR)  # 边缘检测后再次灰度处理
    print('threshold value: %s' % ret)  # 把阈值打印出来
    cv.imshow('binary image', binary)  # 把二值图显示出来
    # 找目标的轮廓
    image, contours, hierarchy = cv.findContours(binary, cv.RETR_EXTERNAL, cv.CHAIN_APPROX_SIMPLE)
    for i, contour in enumerate(contours):
        area = cv.contourArea(contour)  # 计算轮廓的面积
        print('area', area)
        x, y, w, h = cv.boundingRect(contour)  # 计算轮廓外接矩形
        rate = min(w, h) / max(w, h)  # 计算长宽比
        print('rate', rate)
        mm = cv.moments(contour)  # 计算轮廓的几何矩
        print(type(mm))
        # 找轮廓的中心位置
        # cx = mm['m10'] / mm['m00']  #就是不对
        # cy = mm['m01'] / mm['m00']
        # 用个黄色小圆圈把几何图形的中心位置绘制出来
        # cv.circle(image, (np.int(cx), np.int(cy)), 3, (0, 255, 255), -1)
        # 用红色框框把外接矩形绘制出来
        cv.rectangle(dst, (x, y), (x + w, y + h), (0, 0, 255), 2)
        approxCurve = cv.approxPolyDP(contour, 4, True)
        """
        approxPolyDP(curve, epsilon, closed, approxCurve=None)
           多边形逼近函数
           参数curve表示输入的点集，直接使用轮廓点集contour
           参数epsilon表示指定的精度，即原始曲线与近似曲线之间的最大距离
           参数closed表示若为true，则说明近似曲线是闭合的，反之，若为false，则断开
           参数approxCurve表示输出的点集，当前点集是能最小包容指定点集的，画出来即是一个多边形
        """
        # print(approxCurve)              # 打印每个轮廓的特征点
        print(approxCurve.shape)  # 打印该点集的shape，第一个数是代表了点的个数，也就是边长连接逼近数
        if approxCurve.shape[0] >6:  # 显示对圆形的多边形逼近
            cv.drawContours(dst, contours, i, (0, 255, 0), 2)
        if approxCurve.shape[0] == 4:  # 显示对四边形的多边形逼近
            cv.drawContours(dst, contours, i, (0, 0, 255), 2)
        if approxCurve.shape[0] == 3:  # 显示对三角形的多边形逼近
            cv.drawContours(dst, contours, i, (255, 0, 0), 2)
        if approxCurve.shape[0] == 5:  # 显示对五边形的多边形逼近
            cv.drawContours(dst, contours, i, (255, 255, 0), 2)

    cv.imshow("measure-contours", dst)

4.膨胀和腐蚀

• 膨胀：最大值替换中心像素；cv.dilate
• 腐蚀：最小值替换中心像素 cv.erode
• 膨胀和腐蚀支持任意形状的结构元素
• 3x3、5x5的结构元素或者模板

废话不多说，看效果：如下图对二值图像进行腐蚀和膨胀的效果（如字面意思）

对彩色图像的腐蚀和膨胀效果直观来看其实就是变暗和变亮？

完整代码：

import cv2 as cv
import numpy as np
# 膨胀和腐蚀支持任意形状的结构元素  （膨胀：最大值替换中心像素；腐蚀：最小值替换中心像素）
# 3*3、5*5的结构元素或者模板
data_path='C:\\Users\\22852\\Desktop\\opencv\\data\\'
result_path='C:\\Users\\22852\\Desktop\\opencv\\result\\'
def erode_demo(image):#腐蚀
    gray=cv.cvtColor(image,cv.COLOR_BGR2GRAY)
    rect,binary=cv.threshold(gray,0,255,cv.THRESH_BINARY|cv.THRESH_OTSU)
    cv.imshow("binary:", binary)
    # cv.imwrite("C:\\Users\\22852\\Desktop\\opencv\\result\\binary_handwriting.jpeg",binary)
    kernel = cv.getStructuringElement(cv.MORPH_RECT,(3,3))
    dst = cv.erode(binary,kernel)
    cv.imshow("eroid:",dst)
    # cv.imwrite("C:\\Users\\22852\\Desktop\\opencv\\result\\erode_handwriting.jpeg:",dst)

def dilate_demo(image):#膨胀
    gray=cv.cvtColor(image,cv.COLOR_BGR2GRAY)
    rect,binary=cv.threshold(gray,0,255,cv.THRESH_BINARY|cv.THRESH_OTSU)
    cv.imshow("binary:",binary)
    kernel = cv.getStructuringElement(cv.MORPH_RECT,(3,3))
    dst = cv.dilate(binary,kernel)
    cv.imshow("dilate:",dst)
    # cv.imwrite("C:\\Users\\22852\\Desktop\\opencv\\result\\dilate_handwriting.jpeg:", dst)

src = cv.imread('C:\\Users\\22852\\Desktop\\opencv\\data\\handwriting.jpeg')
src1 = cv.imread('C:\\Users\\22852\\Desktop\\opencv\\data\\input.jpg')
cv.imshow("input image:", src)
cv.imshow("input image1:", src1)
kernel = cv.getStructuringElement(cv.MORPH_RECT,(5,5))
dst1 =cv.erode(src1,kernel)#对彩色图像进行腐蚀,更暗
dst2 =cv.dilate(src1,kernel)#对彩色图像进行膨胀，更亮
cv.imshow("erode image:", dst1)
cv.imshow("dilate image:", dst2)
# cv.imwrite(result_path+'erode_girl.jpg',dst1)
# cv.imwrite(result_path+'dilate_girl.jpg',dst2)
erode_demo(src)
dilate_demo(src)
cv.waitKey(0)
cv.destroyAllWindows()

5.开闭操作

cv.morphologyEx(binary,cv.MORPH_OPEN,kernel)
cv.morphologyEx(binary,cv.MORPH_CLOSE,kernel)

• 开操作：腐蚀+膨胀，运用在灰度图、二值图像分选中，去除小的干扰块，尽量保证其他地方无变化
• 闭操作：膨胀+腐蚀，运用在灰度图、二值图像分选中，填充封闭区域，尽量保证其他地方无变化
• 还可以进行 水平、垂直线提取

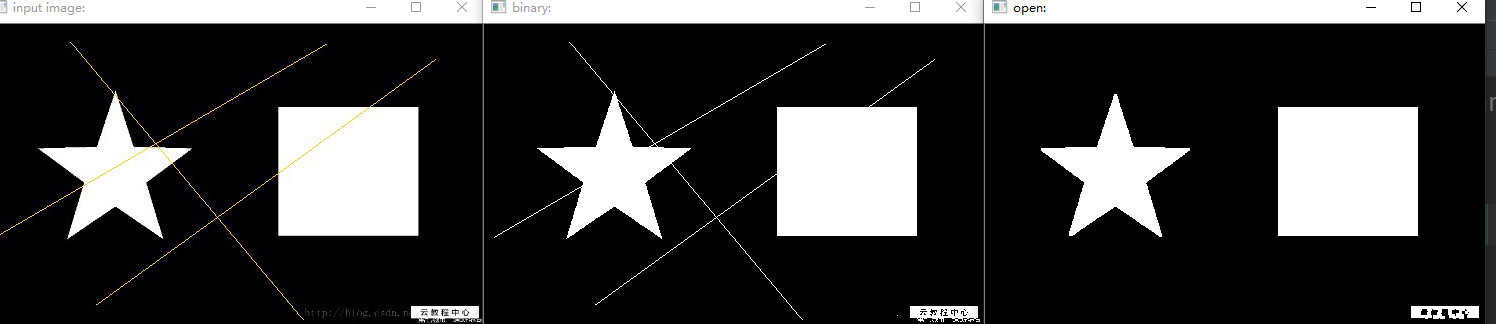

  开操作效果：

  闭操作效果（没有很好的素材）


def open_demo(image):#开操作
    dst = cv.GaussianBlur(image, (5,5), 0)  # 高斯滤波
    gray=cv.cvtColor(dst,cv.COLOR_BGR2GRAY)
    rect,binary=cv.threshold(gray,0,255,cv.THRESH_BINARY|cv.THRESH_OTSU)
    # rect,binary=cv.threshold(gray,0,255,cv.THRESH_BINARY_INV|cv.THRESH_OTSU)
    cv.imshow("binary:", binary)
    # cv.imwrite(result_path+"y_binary.jpg:",binary)
    kernel = cv.getStructuringElement(cv.MORPH_RECT,(3,3))
    # kernel = cv.getStructuringElement(cv.MORPH_ELLIPSE,(3,3))#圆型
    # kernel = cv.getStructuringElement(cv.MORPH_RECT,(1,30))#提取垂直线
    # kernel = cv.getStructuringElement(cv.MORPH_RECT,(45,1))#提取水平线
    dst = cv.morphologyEx(binary,cv.MORPH_OPEN,kernel)#开操作
    cv.imshow("open:",dst)
    cv.imwrite(result_path+"y_open.jpg:",dst)

def close_demo(image):#闭合操作
    dst = cv.GaussianBlur(image, (5, 5), 0)  # 高斯滤波
    gray=cv.cvtColor(dst,cv.COLOR_BGR2GRAY)
    rect,binary=cv.threshold(gray,0,255,cv.THRESH_BINARY|cv.THRESH_OTSU)
    cv.imshow("binary:",binary)
    kernel = cv.getStructuringElement(cv.MORPH_RECT,(15,15))
    dst = cv.morphologyEx(binary,cv.MORPH_CLOSE,kernel)
    cv.imshow("close:",dst)
    # cv.imwrite("C:\\Users\\22852\\Desktop\\opencv\\result\\dilate_handwriting.jpeg:", dst)

src = cv.imread('C:\\Users\\22852\\Desktop\\opencv\\data\\y.jpg')
src1 = cv.imread('C:\\Users\\22852\\Desktop\\opencv\\data\\lines.jpg')
# src1 = cv.resize(src, [600, 600])
# cv.namedWindow("input image",cv.WINDOW_AUTOSIZE)
cv.imshow("input image:", src)
# cv.imshow("input image:", src1)

open_demo(src)
# close_demo(src)
cv.waitKey(0)
cv.destroyAllWindows()

6.其他形态学操作

• 顶帽:原图与开操作之间的差值 得到闭合图像外的杂质?
• 黑帽:原图与闭操作之间的差值 得到原本闭合图像里没被填充的部分(杂质)?
• 形态学梯度(基本梯度):膨胀后的图像减去腐蚀后的图像得到的梯度
• 内梯度:原图-腐蚀后
• 外梯度:膨胀后-原图

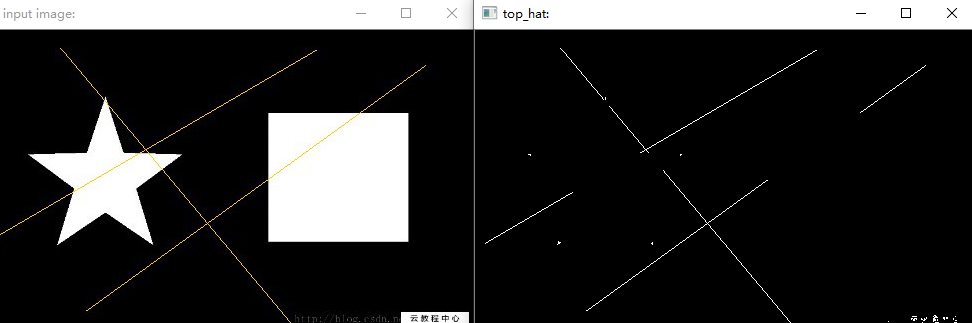

顶帽：

def top_hat_demo(image):
    gray=cv.cvtColor(image,cv.COLOR_BGR2GRAY)
    rect, binary = cv.threshold(gray, 0, 255, cv.THRESH_BINARY | cv.THRESH_OTSU)
    kernel = cv.getStructuringElement(cv.MORPH_RECT,(3,3))
    dst = cv.morphologyEx(gray,cv.MORPH_TOPHAT,kernel)#对灰度图
    dst1 = cv.morphologyEx(binary,cv.MORPH_TOPHAT,kernel)#对二值图
    cimage = np.array(gray.shape, np.uint8)
    cimage = 75
    dst = cv.add(dst, cimage)
    cv.imshow("top_hat:",dst1)

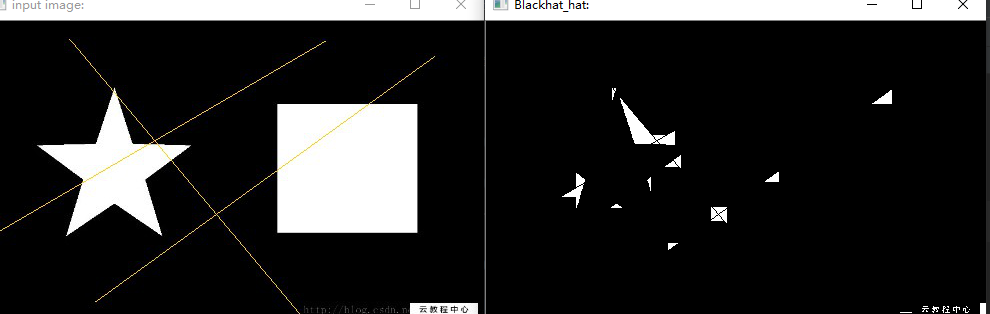

黑帽：

ef Black_hat_demo(image):
    gray = cv.cvtColor(image, cv.COLOR_BGR2GRAY)
    rect, binary = cv.threshold(gray, 0, 255, cv.THRESH_BINARY | cv.THRESH_OTSU)
    kernel = cv.getStructuringElement(cv.MORPH_RECT,(15,15))
    dst = cv.morphologyEx(gray,cv.MORPH_BLACKHAT,kernel)#对灰度图
    dst1 = cv.morphologyEx(binary,cv.MORPH_BLACKHAT,kernel)#对二值图
    cimage = np.array(gray.shape, np.uint8)
    cimage = 55
    dst=cv.add(dst,cimage)
    cv.imshow("Blackhat_hat:",dst1)

形态学梯度：

def Gradient_demo(image):
    gray = cv.cvtColor(image, cv.COLOR_BGR2GRAY)
    rect, binary = cv.threshold(gray, 0, 255, cv.THRESH_BINARY_INV | cv.THRESH_OTSU)
    kernel = cv.getStructuringElement(cv.MORPH_RECT,(3,3))
    dst = cv.morphologyEx(gray,cv.MORPH_GRADIENT,kernel)#对灰度图
    dst1 = cv.morphologyEx(binary,cv.MORPH_GRADIENT,kernel)#对二值图
    cimage = np.array(gray.shape, np.uint8)
    cimage = 55
    dst=cv.add(dst,cimage)
    cv.imshow("Gradient:",dst)

7. 分水岭算法

在该算法中，空间上相邻并且灰度值相近的像素被划分为一个区域。
分水岭算法的整个过程：

1. 把梯度图像中的所有像素按照灰度值进行分类，并设定一个测地距离阈值。
2. 找到灰度值最小的像素点（默认标记为灰度值最低点），让threshold从最小值开始增长，这些点为起始点。
3. 水平面在增长的过程中，会碰到周围的邻域像素，测量这些像素到起始点（灰度值最低点）的测地距离，如果小于设定阈值，则将这些像素淹没，否则在这些像素上设置大坝，这样就对这些邻域像素进行了分类。
4. 随着水平面越来越高，会设置更多更高的大坝，直到灰度值的最大值，所有区域都在分水岭线上相遇，这些大坝就对整个图像像素的进行了分区。

在OpenCV中，我们需要给不同区域贴上不同的标签。用大于1的整数表示我们确定为前景或对象的区域，用1表示我们确定为背景或非对象的区域，最后用0表示我们无法确定的区域。然后应用分水岭算法，我们的标记图像将被更新，更新后的标记图像的边界像素值为-1。

分水岭算法步骤：

1. 模糊去噪
2. 灰度、二值化图像
3. morphology operation：开闭操作得到确定的背景区域
4. distance transform：通过距离转换得到确定的前景区域，剩余部分为不确定区域
5. 对确定的前景图像进行连接组件处理，得到标记图像
6. watershed transform：cv.watershed（）根据标记图像对原图像应用分水岭算法，更新标记图像

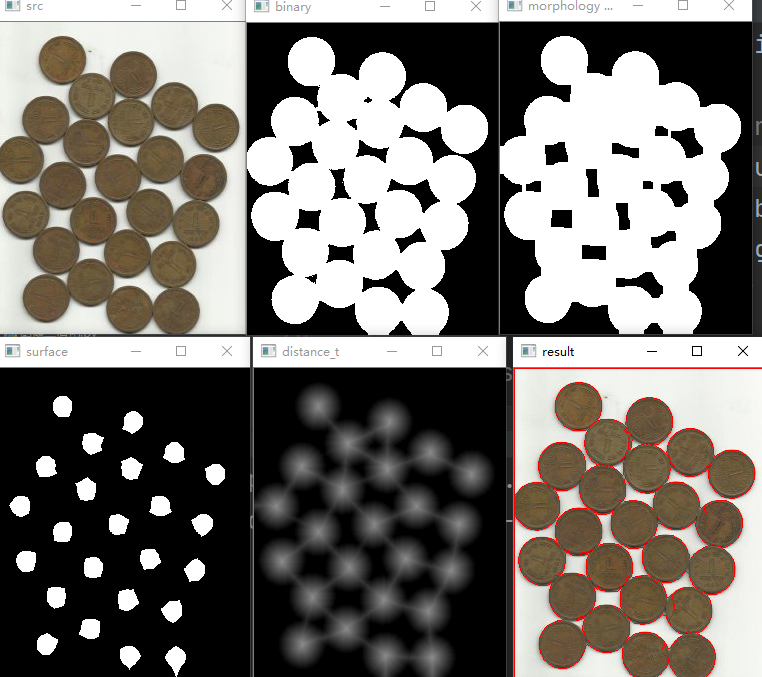

def watershed_demo(src):
    # 模糊操作
    blur = cv.pyrMeanShiftFiltering(src, 5, 100)#均值滤波
    # blur=cv.GaussianBlur(src,(3,3),0)#高斯滤波
    # 灰度、二值化图像
    gray = cv.cvtColor(blur, cv.COLOR_BGR2GRAY)
    ret, binary = cv.threshold(gray, 0, 255, cv.THRESH_BINARY_INV | cv.THRESH_OTSU)
    cv.imshow("binary", binary)

    # morphology operation
    kernel = cv.getStructuringElement(cv.MORPH_RECT, (3, 3))
    mb = cv.morphologyEx(binary, cv.MORPH_OPEN, kernel, iterations=2) #开操作迭代两次
    sure_bg = cv.morphologyEx(mb, cv.MORPH_CLOSE, kernel, iterations=3) #闭操作迭代3次
    cv.imshow("morphology operation", sure_bg)

    # distance transform
    dist = cv.distanceTransform(mb, cv.DIST_L2, 3) #基于L2的距离变换
    dist_output = cv.normalize(dist, 0, 1, cv.NORM_MINMAX) #归一化
    cv.imshow("distance_t", dist_output*50)

    ret, surface = cv.threshold(dist, dist.max()*0.6, 255, cv.THRESH_BINARY)
    cv.imshow("surface", surface)

    surface_fg = np.uint8(surface) #float转为int
    unknown = cv.subtract(sure_bg, surface_fg)
    ret, markers = cv.connectedComponents(surface_fg)#retval, labels
    print("ret =", ret)

    # watershed transform
    markers = markers +1
    markers[unknown == 255] = 0
    markers = cv.watershed(src, markers = markers)
    src[markers == -1] = [0, 0, 255]
    cv.imshow("result", src)

8. 案例：数字验证码识别

import cv2 as cv
import numpy as np
from PIL import Image
# import pytesseract as tess
def recognize_txt(image):
    gray = cv.cvtColor(image,cv.COLOR_BGR2GRAY)
    rect,binary = cv.threshold(gray,0,255,cv.THRESH_BINARY|cv.THRESH_OTSU)
    cv.imshow("binary:", binary)
    kernel = cv.getStructuringElement(cv.MORPH_RECT,(2,1))
    binary1 = cv.morphologyEx(binary,cv.MORPH_OPEN,kernel)
    cv.imshow("binary1:",binary1)
    kernel = cv.getStructuringElement(cv.MORPH_RECT, (1, 2))
    binary2 = cv.morphologyEx(binary, cv.MORPH_OPEN, kernel)
    cv.imshow("binary2:", binary2)

    cv.bitwise_not(binary2,binary2)#要变为白色背景
    txt_image=Image.fromarray(binary2)
    text = tess.image_to_string(txt_image)
    print("识别结果：%s"%text)


src = cv.imread("data/yzm.jpg")
cv.imshow("input image:", src)
recognize_txt(src)
cv.waitKey(0)
cv.destroyAllWindows()

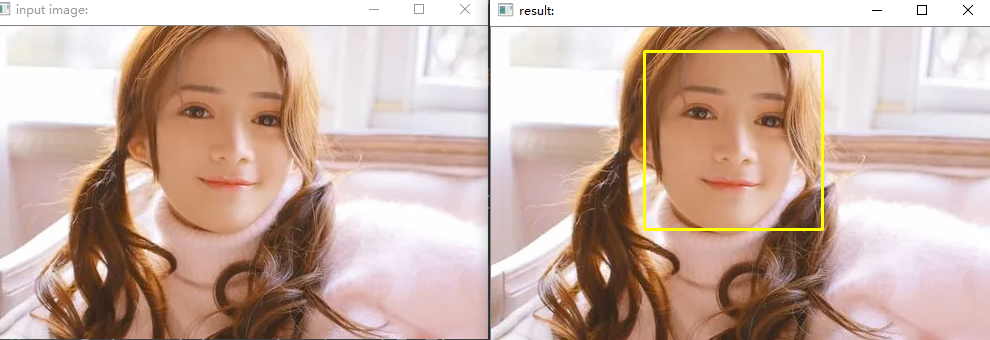

9.案例：人脸检测

需要调用opencv官方的库，比如说”haarcascade_frontalface_alt_tree.xml“
把官方库下载到本地用cv.CascadeClassifier加载

import cv2 as cv
import numpy as np
def face_detect(image):
    gray=cv.cvtColor(image,cv.COLOR_BGR2GRAY)
    face_detector= cv.CascadeClassifier("C:\\Users\\22852\\Desktop\\opencv\\opencv-3.3.1\\data\\haarcascades\\haarcascade_frontalface_alt_tree.xml")
    faces=face_detector.detectMultiScale(gray,1.02,5)
    # 5:minNeighbors,越高可能检测不到人脸
    #1.02：scaleFactor

    for x,y,w,h in faces:
        cv.rectangle(image,(x,y),(x+w,y+h),(0,255,255),2)

    cv.imshow("result:",image)
src = cv.imread('C:\\Users\\22852\\Desktop\\opencv\\data\\face.jpg')
cv.namedWindow("input image:",cv.WINDOW_AUTOSIZE)
cv.imshow("input image:", src)
face_detect(src)

也可以直接调摄像头进行视频检测~

import cv2 as cv
import numpy as np
def face_detect(image):
    gray=cv.cvtColor(image,cv.COLOR_BGR2GRAY)
    face_detector= cv.CascadeClassifier("C:\\Users\\22852\\Desktop\\opencv\\opencv-3.3.1\\data\\haarcascades\\haarcascade_frontalface_alt_tree.xml")
    faces=face_detector.detectMultiScale(gray,1.02,5)
    # 5:minNeighbors,越高可能检测不到人脸
    #1.02：scaleFactor

    for x,y,w,h in faces:
        cv.rectangle(image,(x,y),(x+w,y+h),(0,255,255),2)

    cv.imshow("result:",image)
capture = cv.VideoCapture(0)
while(True):
    ret,frame = capture.read()
    frame=cv.flip(frame,1)
    face_detect(frame)
    c=cv.waitKey(10)
    if c==27: #ESC
        break

创作打卡挑战赛

赢取流量/现金/CSDN周边激励大奖
