写在前面：其实联合标定用的 kalibr 可以直接完成相机标定、IMU标定、相机+IMU联合标定整个流程。这里只写了联合标定，另外两种之前不是用kalibr 做的，所以没有kalibr 的部分，感兴趣的同学可以去官网自己研究
1、 IMU的标定
1.1 IMU数据读取
首先要读取IMU数据，之前写过一篇，如果你的IMU也和我的一样没有官方ros历程的话，可以参考
1.2 IMU数据滤波
关于IMU滤波，不同IMU应该不一样，流程可以参考博客
1.3 录制rosbag包
将滤波后的imu信息录制为rosbag

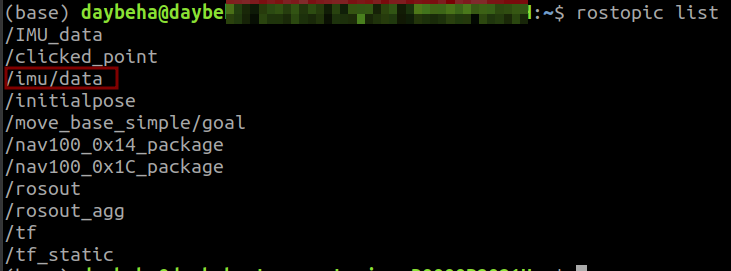

先查看 topic 列表
rostopic list

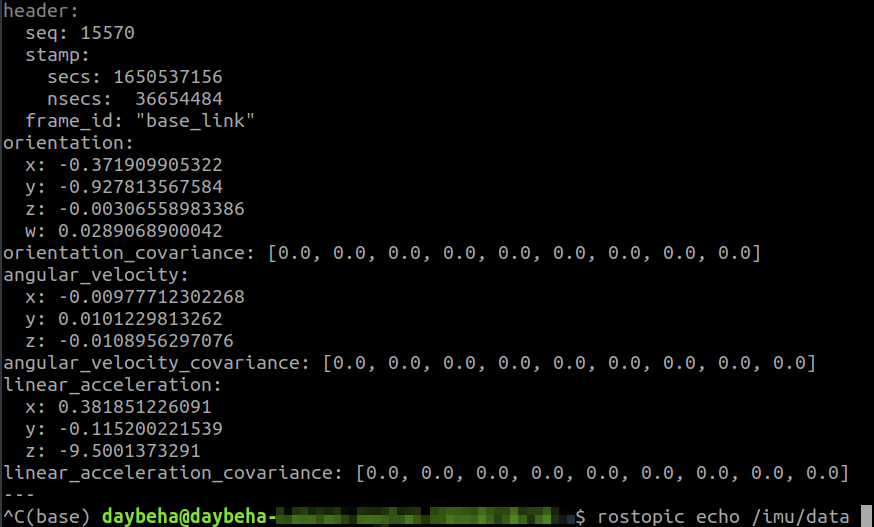

命令行查看 topic内容：
rostopic echo /topic
静置IMU，录制imu话题 (一般为两个小时左右)
rosbag record /imu/data -o imu.bag
1.4 kalibr_allan 标定
这部分和博客1.2部分完全一致，注意修改topic话题名称为 “/imu/data” 即可。
亦可以使用上面博客的1.1部分的imu_utils，不过好像kalibr_allan 精度更高些。
2、相机的标定
之前写过两个：
MatLab的双目相机标定和orbslam双目参数匹配
ROS+Opencv的双目相机标定和orbslam双目参数匹配
也可以按照 kalibr 的来：
1、先下载kalibr提供的网格
2、相机发布频率改为4
rosrun topic_tools throttle messages /camera/left/image_raw 4.0 /stereo/left/image_raw
rosrun topic_tools throttle messages /camera/right/image_raw 4.0 /stereo/right/image_raw
3、录制ROS bag 包
rosbag record /stereo/left/image_raw /stereo/right/image_raw -O zed_images.bag
4、kalibr 标定:
kalibr_calibrate_cameras --target april_6x6_24x24mm.yaml --bag images.bag --bag-from-to 5 30 --models pinhole-radtan pinhole-equi --topics /stereo/left/image_raw /stereo/right/image_raw
kalibr支持多种相机模型
好像还可以用 ROS camera_calibration 包，记录一下，没有用过。
3、相机 - IMU联合标定
3.1 库安装
安装依赖
sudo apt-get install python-setuptools python-rosinstall ipython libeigen3-dev libboost-all-dev doxygen libopencv-dev
sudo apt-get install libopencv-dev ros-melodic-vision-opencv ros-melodic-image-transport-plugins ros-melodic-cmake-modules software-properties-common libpoco-dev python-matplotlib python-scipy python-git python-pip ipython libtbb-dev libblas-dev liblapack-dev python-catkin-tools libv4l-dev
安装kalibr
mkdir -p kalibr_ws/src
git clone https://github.com/ethz-asl/Kalibr.git
cd ~/kalibr_ws
catkin build -DCMAKE_BUILD_TYPE=Release -j4
3.2 开始标定
下载kalibr提供的网格和它的参数文件
官方数据：
先修改imu的发布频率,官方推荐为200Hz
rosrun topic_tools throttle messages /imu/data 200.0 /imu/data_raw
1、 把IMU和相机固定在一起，录制ROS bag包
rosbag record /imu/data /camera/left/image_raw /camera/right/image_raw -o images_imu.bag
注：
1、录制的时候要注意按照官方的说法-充分激励IMU- 绕3个轴旋转和3个方向的平移，这里有个官方视频介绍，打不开的话有人把它搬到B站上了
2、三个topic按照自己的情况改。另外可以再加两个(非必要)：/camera/left/camera_info /camera/right/camera_info
2、 启动校准包开始校准
kalibr_calibrate_imu_camera --target april_6x6_55x55mm.yaml --bag images_imu.bag --bag-from-to 5 50 --cam camchain.yaml --imu imu.yaml --imu-models scale-misalignment --timeoffset-padding 0.1
参数：
1）–target april_6x6_55x55mm.yaml： 描述标定板的信息
2）–bag images_imu.bag： 指定数据包
3）–bag-from-to 5 50： 设定bag包开始时间和结束时间，避开拿起和放下IMU的时间段内的数据（太任性化了！）
4）–cam camchain.yaml： 相机参数文件
5）–imu xsens_imu.yaml： 设定IMU标定信息
6）–imu-models scale-misalignment： IMU的参数模型
另外可以加上–show extraction参数，以可视化校准目标提取过程。这可能有助于发现目标配置和提取的问题。
april_6x6_55x55mm.yaml文件内容：
target_type: 'aprilgrid' #gridtype
tagCols: 6 #number of apriltags
tagRows: 6 #number of apriltags
tagSize: 0.088 #size of apriltag, edge to edge [m]
tagSpacing: 0.3 #ratio of space between tags to tagSize
codeOffset: 0 #code offset for the first tag in the aprilboard
也可以用棋盘格！！！
// 棋盘格的设置与代码内参数设置一样即可
#example for checkerboard
target_type: 'checkerboard' #gridtype
targetRows: 12 #number of internal chessboard corners
targetCols: 8 #number of internal chessboard corners
rowSpacingMeters: 0.41 #size of one chessboard square [m]
colSpacingMeters: 0.41 #size of one chessboard square [m]
camchain.yaml 文件内容:
cam0:
cam_overlaps: [1]
camera_model: pinhole
distortion_coeffs: [-0.1734857772863602, 0.026545178121976657, 0.0004291887376674085,
-3.4873170616746686e-05]
distortion_model: pinhole
intrinsics: [693.131838769146, 692.5498277671763, 616.3486206381017, 379.6677572220899]
resolution: [1280, 720]
rostopic: /stereo/left/image_raw
cam1:
T_cn_cnm1:
- [0.9999658061828064, 0.0005632950824424241, 0.0082504038578218, -0.11947602055948268]
- [-0.0006621128372211408, 0.9999280240823567, 0.011979493367486592, 0.0004870068672051519]
- [-0.008243062037729159, -0.011984546441186855, 0.9998942056912012, -0.0028910358303400464]
- [0.0, 0.0, 0.0, 1.0]
cam_overlaps: [0]
camera_model: pinhole
distortion_coeffs: [-0.17456713089475154, 0.027410444232267236, 0.0006360696559962682,
-0.0002450168896166665]
distortion_model: radtan
intrinsics: [694.2107729740508, 693.480347118504, 617.3114354961933, 380.800130116761]
resolution: [1280, 720]
rostopic: /stereo/right/image_raw
imu.yaml 文件内容:
#Accelerometers
accelerometer_noise_density: 5.43036e-03 #Noise density (continuous-time)
accelerometer_random_walk: 1.44598e-04 #Bias random walk
#Gyroscopes
gyroscope_noise_density: 4.9700e-03 #Noise density (continuous-time)
gyroscope_random_walk: 6.8522e-05 #Bias random walk
rostopic: /imu/data_raw #the IMU ROS topic
update_rate: 200.0 #Hz (for discretization of the values above)
标定结果：
.txt文件中的部分结果,最重要的是相机与imu之间的变换矩阵
Calibration results
===================
Normalized Residuals
----------------------------
Reprojection error (cam0): mean 0.126389437034, median 0.117608381877, std: 0.0673478862055
Reprojection error (cam1): mean 0.132576172002, median 0.12130080264, std: 0.0739372479366
Gyroscope error (imu0): mean 0.000146638755352, median 3.16696236165e-07, std: 0.0014737840839
Accelerometer error (imu0): mean 1.14000452874e-06, median 1.02723705118e-08, std: 6.0143590628e-06
Residuals
----------------------------
Reprojection error (cam0) [px]: mean 0.126389437034, median 0.117608381877, std: 0.0673478862055
Reprojection error (cam1) [px]: mean 0.132576172002, median 0.12130080264, std: 0.0739372479366
Gyroscope error (imu0) [rad/s]: mean 5.18446291471e-06, median 1.11969028084e-08, std: 5.21061359864e-05
Accelerometer error (imu0) [m/s^2]: mean 8.06104932854e-08, median 7.26366284774e-10, std: 4.2527940778e-07
Transformation (cam0):
-----------------------
T_ci: (imu0 to cam0):
[[-0.02093225 -0.99971259 0.01168657 -0.00021865]
[ 0.13518962 -0.01441203 -0.99071492 -0.00086208]
[ 0.99059861 -0.01915798 0.13545244 0.00014753]
[ 0. 0. 0. 1. ]]
T_ic: (cam0 to imu0):
[[-0.02093225 0.13518962 0.99059861 -0.00003417]
[-0.99971259 -0.01441203 -0.01915798 -0.00022818]
[ 0.01168657 -0.99071492 0.13545244 -0.00087151]
[ 0. 0. 0. 1. ]]
timeshift cam0 to imu0: [s] (t_imu = t_cam + shift)
0.000336885304337
由于自己摄像头坏了，疫情封控暂时收不到快递，等收到新摄像头后再更新。
