[人工智能]# 计算机视觉作业4-图像检索和识别

计算机视觉作业4-图像检索和识别

一、原理解析

1.1 计算机视觉领域的图像分类是什么意思?

图像分类，即通过图像内容的不同将图像划分为不同的类别，
该技术二十世纪九十年代末提出，并命名为基于图像内容的图像分类(Content- Based ImageClassific- ation, CEIC)算法概念，
基于内容的图像分类技术不需要对图像的语义信息进行人工标注，
而是通过计算机提取图像中所包含的特征，并对特征进行处理和分析，得出分类结果。

常用的图像特征有 图像颜色、纹理、灰度等信息。而图像分类过程中，
提取的特征要求不容易受随机因素干扰，特征的有效提取可提高图像分类的精度。
特征提取完成后，选择合适的算法创建图像类型与视觉特征之间的关联度，对图像进行类别划分。

图像分类领域中，根据图像分类要求，一般可以分为 场景分类和 目标分类两类问题。
场景分类也可以称为事件分类，场景分类是对 整幅图像所代表的 整体信息进行分类，或者是对图像中 所发生事件的总体描述。
目标分类(又称为物体分类)是对图像中 出现的目标 (物体)进行识别或分类。

1.2 图像分类要如何实现?

视觉词袋模型( Bag-of-features )是当前计算机视觉领域中较为常用的图像表示方法。
视觉词袋模型来源于词袋模型(Bag-of-words)，词袋模型最初被用在文本分类中，将文档表示成特征矢量。它的基本思想是假定 对于一个文本，忽略其词序和语法、句法, 仅仅将其看做是一些词汇的集合, 而文本中的每个词汇都是独立的。简单说就是讲每篇文档都看成一个袋子 (因为里面装的都是词汇，
所以称为词袋，Bag of words即因此而来)然后看这个袋子里装的都是些什么词汇，将其分类。
如果文档中猪、 马、牛、羊、山谷、土地、拖拉机这样的词汇多些，而银行、大厦、汽车、公园这样的词汇少些, 我们就倾向于判断它是一 篇描绘乡村的文档，而不是描述城镇的。
Bag of Feature也是借鉴了这种思路，只不过在图像中，我们抽出的不再是一个个word, 而是 图像的关键特征Feature,所以研究人员将它更名为Bag of Feature.Bag of Feature在检索中的算法流程和分类几乎完全一样,唯一的区别在于，对于原始的BOF特征，也就是直方图向量，我们引入TF_IDF权值。

1.3 Bag-of-features算法和过程?

算法过程:

1)提取图像特征

特征提取及描述主要是将一些 具有代表性且 区分性较强的 全局或局部特征从图像中进行抽取，并对这些特征进行描述。
这些特征一般是类别之间差距比较 明显的特征，可以将其与其他类别区分开，其次，这些特征还要求具有 较好的稳定性，能够最大限度的在光照、视角、尺度、噪声以及各种外在因素变化的情况下保持稳定，不受其影响。这样即使在非常复杂的情况下，计算机也能通过这些稳定的特征很好的检测与识别出这个物体。
特征提取最简单且有效的方法就是 规则网格方法，
该方法采用均匀网格对图像进行划分，从而得到图像的局部区域特征。
兴趣点检测方法是另一个有效的特征提取方法，兴趣点检测的基本思想是:
在人为判断一幅图像的类别时，首先捕捉到物体的整体轮廓特征，然后聚焦于物体与其他物体具有显著特征区别的地方，最后判断出图像的类别。即通过该物体与其他物体 区别开的 显著特征，进而判断图像的类别。
在提取完图像的特征后，下一步就要应用特征描述子来对抽取的图像特征进行描述，特征描述子所表示的特征向量一般在处理算法时会作为输入数据,因此，如果描述子具有一定的判别性及可区分性，则该描述子会在后期的图像处理过程中起着很大的作用。
其中，SIFT描述子是近年比较经典且被广泛应用的一种描述子。
SIFT会从图片上提取出很多特征点，每个特征点都是128维的向量，因此，如果图片足够多的话,我们会提取出一个巨大的特征向量库。

2)训练字典（ visual vocabulary ）

在上面提取完SIFT特征的步骤后,利用K-means聚类算法将提取的SIFT特征聚类生成视觉词典。
K-means算法是度量样本间相似性的一种方法，该算法设置参数为K，把N个对象分成K个簇，簇内之间的相似度较高，而簇间的相似度较低。聚类中心有K个，视觉词典为K。构建视觉单词的过程如图所示。

提取完特征后，我们会采用一些 聚类算法对这些特征向量进行聚类。 最常用的聚类算法是k-means。
至于k-means中的k如何取,要根据具体情况来确定。另外，由于特征的数量可能非常庞大，这个聚类的过程也会非常漫长。聚类完成后，我们就得到了这k个向量组成的字曲，这k个向量有一个通 用的表达，叫visual word.

3)图片直方图表示

利用视觉词典中的词汇表示待分类图像。计算每幅图像中的SIFT特征到这K个视觉单词的距离，
其中 距离最近的视觉单词为该SIFT特征对应的视觉单词。
通过统计每个单词在图像中出现的次数，将图像表示成一个K维数值向量，
如图所示，其中K=4，每幅图像用直方图进行描述。

4)训练分类器

当我们得到每幅图片的直方图向量后，剩下的这一步跟以往的步骤是一样的。
无非是数据库图片的向量以及图片的标签，训练分类器模型。然后对需要预测的图片，我们仍然按照上述方法，提取SIFT特征，再根据字典量化直方图向量，用分类器模型对直方图向量进行分类。当然，也可以直接根据 KNN 算法对直方图向量做相似性判断。

二、代码解析

2.1创建词汇

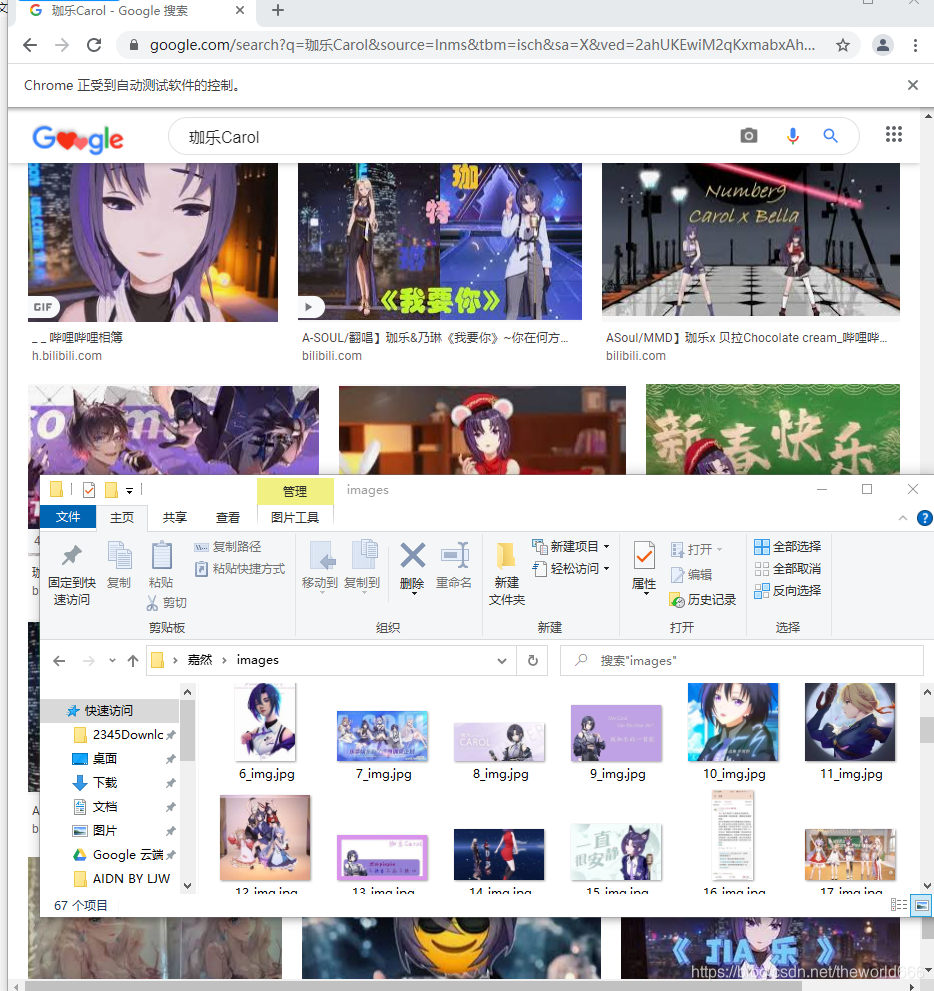

对每张图片生成相应的sif文件,及视觉词汇，以便建立BOW模型。我所用的是图像集为57张。如果需要增加图像或减少只需要改代码里读取训练图像的数量。要得到不同维度的量级，需要修改数据集训练次数。

def train(self,featurefiles,k=100,subsampling=10):
        """ 用含有k个单词的 K-means 列出在 featurefiles 中的特征文件训练出一个词汇。对训练数据下采样可以加快训练速度 """

        nbr_images = len(featurefiles)
        # 从文件中读取特征
        descr = []
        descr.append(sift.read_features_from_file(featurefiles[0])[1])
        # 将所有的特征并在一起，以便后面进行 K-means 聚类
        descriptors = descr[0]
        for i in arange(1,nbr_images):
            descr.append(sift.read_features_from_file(featurefiles[i])[1])
            descriptors = vstack((descriptors,descr[i]))

        #K-means: 最后一个参数决定运行次数
        self.voc,distortion = kmeans(descriptors[::subsampling,:],k,1)
        self.nbr_words = self.voc.shape[0]

        # 遍历所有的训练图像，并投影到词汇上
        imwords = zeros((nbr_images,self.nbr_words))
        for i in range( nbr_images ):
            imwords[i] = self.project(descr[i])

        nbr_occurences = sum( (imwords > 0)*1 ,axis=0)

        self.idf = log( (1.0*nbr_images) / (1.0*nbr_occurences+1) )
        self.trainingdata = featurefiles

    def project(self,descriptors):
        """ 将描述子投影到词汇上，以创建单词直方图  """

        # 图像单词直方图
        imhist = zeros((self.nbr_words))
        words,distance = vq(descriptors,self.voc)
        for w in words:
            imhist[w] += 1

        return imhist


import pickle
from PCV.imagesearch import vocabulary
from PCV.tools.imtools import get_imlist
from PCV.localdescriptors import sift


# 获取图像列表
imlist = get_imlist('datasets/')
nbr_images = len(imlist)
# 获取特征列表
featlist = [imlist[i][:-3] + 'sift' for i in range(nbr_images)]


# 提取文件夹下图像的sift特征
for i in range(nbr_images):
    sift.process_image(imlist[i], featlist[i])


# 生成词汇
voc = vocabulary.Vocabulary('test77_test')
voc.train(featlist, 37, 10)


# 保存词汇
# saving vocabulary
with open('BOW\\vocabulary.pkl', 'wb') as f:
    pickle.dump(voc, f)
print('vocabulary is:', voc.name, voc.nbr_words)

2.2 建立数据库

# -*- codeing =utf-8 -*-
# @Time : 2021/6/1 14:52
# @Author : ArLin
# @File : demo2.py
# @Software: PyCharm
import pickle
from PCV.imagesearch import imagesearch
from PCV.localdescriptors import sift
import sqlite3
from PCV.tools.imtools import get_imlist


# 获取图像列表
# imlist = get_imlist('E:/Python37_course/test7/first1000/')
imlist = get_imlist('datasets/')
nbr_images = len(imlist)
# 获取特征列表
featlist = [imlist[i][:-3] + 'sift' for i in range(nbr_images)]


# load vocabulary
# 载入词汇
'''with open('E:/Python37_course/test7/first1000/vocabulary.pkl', 'rb') as f:
    voc = pickle.load(f)'''
with open('BOW\\vocabulary.pkl', 'rb') as f:
    voc = pickle.load(f)
# 创建索引
indx = imagesearch.Indexer('testImaAdd.db', voc)
indx.create_tables()


# go through all images, project features on vocabulary and insert
# 遍历所有的图像，并将它们的特征投影到词汇上
for i in range(nbr_images)[:36]:
    locs, descr = sift.read_features_from_file(featlist[i])
    indx.add_to_index(imlist[i], descr)
# commit to database
# 提交到数据库
indx.db_commit()


con = sqlite3.connect('testImaAdd.db')
print(con.execute('select count (filename) from imlist').fetchone())
print(con.execute('select * from imlist').fetchone())

2.3 搜索图像

Searcher 类:
class Searcher(object):

    def __init__(self,db,voc):
        """ Initialize with the name of the database. """
        self.con = sqlite3.connect(db)
        self.voc = voc

    def __del__(self):
        self.con.close()

    def get_imhistogram(self,imname):
        """ Return the word histogram for an image. """

        im_id = self.con.execute(
            "select rowid from imlist where filename='%s'" % imname).fetchone()
        s = self.con.execute(
            "select histogram from imhistograms where rowid='%d'" % im_id).fetchone()

        # use pickle to decode NumPy arrays from string
        return pickle.loads(s[0])

    def candidates_from_word(self,imword):
        """ Get list of images containing imword. """

        im_ids = self.con.execute(
            "select distinct imid from imwords where wordid=%d" % imword).fetchall()
        return [i[0] for i in im_ids]

    def candidates_from_histogram(self,imwords):
        """ Get list of images with similar words. """

        # get the word ids
        words = imwords.nonzero()[0]

        # find candidates
        candidates = []
        for word in words:
            c = self.candidates_from_word(word)
            candidates+=c

        # take all unique words and reverse sort on occurrence
        tmp = [(w,candidates.count(w)) for w in set(candidates)]
        tmp.sort(key=cmp_to_key(lambda x,y:operator.gt(x[1],y[1])))
        tmp.reverse()

        # return sorted list, best matches first
        return [w[0] for w in tmp]

    def query(self,imname):
        """ Find a list of matching images for imname. """

        h = self.get_imhistogram(imname)
        candidates = self.candidates_from_histogram(h)

        matchscores = []
        for imid in candidates:
            # get the name
            cand_name = self.con.execute(
                "select filename from imlist where rowid=%d" % imid).fetchone()
            cand_h = self.get_imhistogram(cand_name)
            cand_dist = sqrt( sum( self.voc.idf*(h-cand_h)**2 ) )
            matchscores.append( (cand_dist,imid) )

        # return a sorted list of distances and database ids
        matchscores.sort()
        return matchscores

    def get_filename(self,imid):
        """ Return the filename for an image id. """

        s = self.con.execute(
            "select filename from imlist where rowid='%d'" % imid).fetchone()
        return s[0]


def tf_idf_dist(voc,v1,v2):

    v1 /= sum(v1)
    v2 /= sum(v2)

    return sqrt( sum( voc.idf*(v1-v2)**2 ) )


def compute_ukbench_score(src,imlist):
    """ Returns the average number of correct
        images on the top four results of queries. """

    nbr_images = len(imlist)
    pos = zeros((nbr_images,4))
    # get first four results for each image
    for i in range(nbr_images):
        pos[i] = [w[1]-1 for w in src.query(imlist[i])[:4]]

    # compute score and return average
    score = array([ (pos[i]//4)==(i//4) for i in range(nbr_images)])*1.0
    return sum(score) / (nbr_images)

//实际运行

import pickle
from PCV.localdescriptors import sift
from PCV.imagesearch import imagesearch
from PCV.geometry import homography
from PCV.tools.imtools import get_imlist


# load image list and vocabulary
# 载入图像列表
imlist = get_imlist('datasets/') # 存放数据集的路径
nbr_images = len(imlist)
# 载入特征列表
featlist = [imlist[i][:-3] + 'sift' for i in range(nbr_images)]

# 载入词汇
with open('BOW\\vocabulary.pkl', 'rb') as f: # 存放模型的路径
    voc = pickle.load(f)
src = imagesearch.Searcher('testImaAdd.db', voc)


# index of query image and number of results to return
# 查询图像索引和查询返回的图像数
q_ind =18
nbr_results = 5


# regular query
# 常规查询(按欧式距离对结果排序)
res_reg = [w[1] for w in src.query(imlist[q_ind])[:nbr_results]]
print('top matches (regular):', res_reg)


# load image features for query image
# 载入查询图像特征
q_locs, q_descr = sift.read_features_from_file(featlist[q_ind])
fp = homography.make_homog(q_locs[:, :2].T)


# RANSAC model for homography fitting
# 用单应性进行拟合建立RANSAC模型
model = homography.RansacModel()
rank = {}


# load image features for result
# 载入候选图像的特征
for ndx in res_reg[1:]:
    locs, descr = sift.read_features_from_file(featlist[ndx])  # because 'ndx' is a rowid of the DB that starts at 1
    # get matches
    # 获取匹配数 # get matches执行完后会出现两张图片
    matches = sift.match(q_descr, descr)
    ind = matches.nonzero()[0]
    ind2 = matches[ind]
    tp = homography.make_homog(locs[:, :2].T)
    # compute homography, count inliers. if not enough matches return empty list
    # 计算单应性，对内点技术。如果没有足够的匹配书则返回空列表
    try:
        H, inliers = homography.H_from_ransac(fp[:, ind], tp[:, ind2], model, match_theshold=4)
    except:
        inliers = []
    # store inlier count
    rank[ndx] = len(inliers)


# sort dictionary to get the most inliers first
# 将字典排序，以首先获取最内层的内点数
sorted_rank = sorted(rank.items(), key=lambda t: t[1], reverse=True)
res_geom = [res_reg[0]] + [s[0] for s in sorted_rank]
print('top matches (homography):', res_geom)


# 显示查询结果
imagesearch.plot_results(src, res_reg[:8])  # 常规查询
imagesearch.plot_results(src, res_geom[:8])  # 重排后的结果

三.运行结果

搜索图片：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-NR50RDvc-1655551099998)(C:\Users\20804\Pictures\Saved Pictures\aeacaac41bbeae5b12a066e8500b54b6.jpeg)]

数据库中与之最像的图片：

nk = sorted(rank.items(), key=lambda t: t[1], reverse=True)
res_geom = [res_reg[0]] + [s[0] for s in sorted_rank]
print(‘top matches (homography):’, res_geom)

显示查询结果

imagesearch.plot_results(src, res_reg[:8]) # 常规查询
imagesearch.plot_results(src, res_geom[:8]) # 重排后的结果

####

### 三.运行结果

搜索图片：

![在这里插入图片描述](https://img-blog.csdnimg.cn/8d83c3e2d8654693a07cb89b1074cc3d.jpeg#pic_center)


搜索结果，数据库中与之最像的图片：
![在这里插入图片描述](https://img-blog.csdnimg.cn/db42da439a6a4f06a109779fb0f7c9b7.png#pic_center)
