[人工智能]解读FCN模型用于语义分割 (Fully Convolutional Networks)

up convolutionFCN论文标题：Fully Convolutional Networks for Semantic Segmentation

代码地址：https://github.com/shelhamer/fcn.berkeleyvision.org

经典CNN由哪几部分组成？

????????convolution, pooling, and activation functions

什么是语义分割：

给每一个像素点都分类成一个label

与图片分类的区别？——分类网络是把一整张图分成一类，而分割网络是把一张图每一个像素点都分成一类。

与目标检测区别？——相似点：都标注了物体的具体分类信息。不同点：ISS是像素级颗粒度的，需要把物体的轮廓描绘出来，用轮廓来标记物体。OD标记物体是其外切框。

? 与实例分割的区别？——如果一张照片中有多个人，对于语义分割来说，只要将所有人的像素都归为一类--人这一类Person。但是实例分割还要将不同人的像素归为不同的类，Person1，Person2,Person3。也就是说实例分割比语义分割更进一步。

学术意义：ISS语义分割是计算机视觉领域的几大核心研究之一，其他的还有图像分类Classification、目标检测Object Detection、实体分割

FCN的独特之处

（1）全卷积Fully Conv:

Fuly Conv指的是舍弃掉CNN模型的最后一层，全连接层，用1*1的卷积层替代（是吗？你确定？）。

? ? ? ? ? ? ? ? 但是我们这里做的任务，是语义分割。全连接层把图片从二维拍扁成一维，损失了spatial information。我们做语义分割是在一个二维图上做的，自然希望保留二维图的结构，希望输出的是二维分割图。所以在最后一层里面用几个卷积层替换了之前的全连接层

? ? ? ? 前面的网络用的可以是VGG，也可以是AlexNet或者GoogleNet

????????不含全连接层fully connected layer的全卷积网络，可以适应任意尺寸的输入。（为什么可以适应不同尺寸的？原来用全连接层的为什么不能适应任意尺寸输入？）（输入图片是什么尺寸，输出图片也是什么尺寸。upsampling这个过程保证了输入输出的图片的大小是一致的）

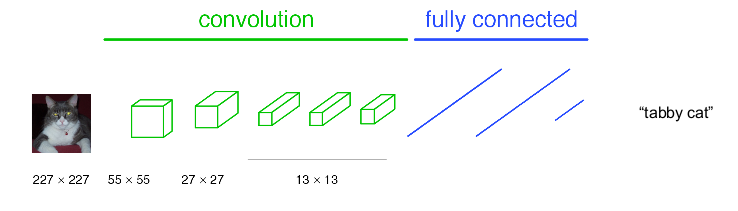

Before：

????????原有的CNN图片分类模型，最后一部分是全连接层。比如说有1000个分类的类别。CNN的最后一部分，用全连接层把图片矩阵从二维矩阵拍扁成一长条的一个向量。向量的长度为1000。向量上的每一个位置的值代表的是这张图属于这个类别的概率。数值最大的那个维度，表示这张图属于这个类别。tabby cat这个类别对应的向量上位置的的概率值最大，说明对这张图片的分类结果是tabby cat.

? ? ? ? ????????convolution这个部分，长宽是图片的长宽。向后延伸的那个，代表channel通道数，输入图片是RGB彩图，通道数为3。后面channel数越变越大。

? ? ? ? ? ? ? ? FC全连接层，是相当于把conv层的图片从二维平面降维成了一个点，后面那个长度表示的是类别数量

? CNN过程

After：?

最后一部分换成了卷积层+upsampling层。upsampling用的是新卷积层不同深度卷积层的信息进行上采样和融合得出来的。最终的输出是size和原图一样，每个像素点标记了属于哪个类别。

这里写图片描述

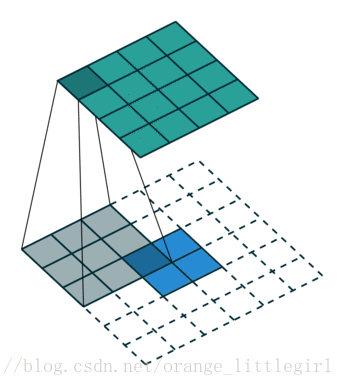

（2）Upsampling via Deconvolution

?反卷积的输出图像大于输入图像。

反卷积也被称为up convolution，transposed convolution转置卷积

具体实现方法：在input的这个小图片的四周用0做padding，然后拿着一个卷积核对这个padding后的大图做卷积运算，最后的feature map是一个比输入图片大的图片，从而实现了上采样。

为什么要进行上采样？因为经过好几个卷积层以后，output的size变得很小。但是我们做语义分割是要对图片上每个像素点，赋予他们属于每个类别的概率值。也就是说我们最终的输出的size应该和输入完全一致。这个时候就通过deconv的上采样把output的size变大。（不一定对，需要再去确认）

优势：反卷积结构能够输出精细的结果（个人认为，不是这样，再去验证吧）

（3）Skip Architecture

设计这个结构的原因：

????????通过Fully Cnv和Deconv两步以后进行分割，发现分割的结果很粗糙make the output label map rough。为了优化分割结果，于是加入了skip architecture。

? ? ? ? 当卷积一层层把深度增加go deeper的时候,我们可以obtain到deep feaure。但是shallow layers有更多的空间信息spatial locational information，也就是说随着深度的增加，会有一个损失,也就是空间信息丢失掉了。为了兼顾deep feature和spatial information，因此提出来skip architecture，通过数据融合fusion来兼顾两方面的信息。

怎么做：FCN在其深处的卷积层中融入了浅层卷积的特征。根据步长的不同，FCN的上采样可以分为FCN-32s, FCN-16s, FCN-8s，分别表示 stride = 32,16，8。最后发现融合次数最多的FCN-8s效果最好。注意这是上采样，做完以后图片变大。

? ? ? ? FCN-32s分割效果最差，是因为他是最深的，因此丢失了很多location information

他这个融合就是element-wise元素级的，对应元素相加在一起。

图里面的这个2x upsampled prediction是什么意思？首先2x代表什么意思？（方格，不密集那个）是把output的size扩大两倍是吧？upsample我懂是上采样。很密的那个格子进行分割所以需要predicton，这里你为什幺进行prediction？。upsampled prediction是怎么做的？

既然最后分类prediction只用最后那个黑色网格（FCN-8s），为什么前面两个黑色网格（FCN-32s和FCN-16s）也要画在下面这个图里面呢？

——确实来说，要融合出FCN-8s，我们并不需要获得FCN-32s和FCN-16s的分类结果，需要的仅仅是把pool3 pool4 pool5 通过上采样先变成大小一致，然后相加，即可。这里之所以在下面这个图里面也画了FCN-32s,FCN-16s，是因为我们要对比这三个模型的效果FCN-32s,FCN-16s,FCN-8s。既然要拿FCN-32s,FCN-16s来对比，你得说明FCN-8s之外的结果是怎么来的吧，所以这里画上去了。

结合下面的模型结构图和上面的图片分割效果图，你发现了什么？

——过对比图，我们才知道使用了skip arch，融合了深层卷积（pool5）和浅层卷积（pool 3,pool4）的FCN-8s，比只有深层信息的pool4和pool5但是没有浅层信息pool3的FCN-16s 好。这就是说明，加入浅层信息的pool3会提高分割效果。

——继续对比，融合了pool4和pool5的模型FCN-16s，比只有深层信息pool5没有浅层信息的pool4的FCN-32s 要好。再次说明了，在深层信息上面，加上一点比它浅一点的信息，会提高分割效果。

——因此我们得出，只用最深的数据效果最差，多融合一点浅层数据，模型效果会变好。

很密的格子做unsampled prediction,指的是（S1）因为卷积过很多次以后，output的size变得和原图片比小很多了，所欲先做upsample，将output的维度升高到和原图片一样大小。（2）然后在这张feature map上，用softmax做分类

32x unsampled prediction是指的上采样的卷积的步长为32步吗？卷积多次后，图片已经那么小了，你32步卷积一次，那上采样出来的图片扩大的幅度也有限啊！

2x upsampled prediction指的是什么？把图片的size扩大两倍吗？

? ? ? ? 他这个数据融合fusion fuse，在这里就是通过上采样（反卷积）来实现的。一个卷积核，一次卷积运算就好像融合这个一个卷积核大小的信息。很自然的stride越小，保留的信息越多，自然能够分割好的可能性会更大。

优势：同时确保了鲁棒性和精确性。

FCN是对过去CNN模型的改良（adaption）,AlexNet、VGG net、GoogLeNet这些模型都借鉴了。

FCN模型有一个skip architecture，能够结合combine （1）semantic information from
a deep, coarse layer with（2） appearance information from a shallow, fine layer

次要的东西

????????Optimization方面，使用的是SGD with momentum的方法。momentum=0.9，weight decay of 5^?4 or 2^?4。minibath size=20。下面几个模型的learning rate分别是，FCN-AlexNet, FCN-VGG16, and FCN-GoogLeNet，?10^?3, 10^?4 ,5^?5。

? ? ? ? 最后还是要加一个softmax，对属于不同类别的概率进行预测

FCN的不足

（1）使用了交浅层的特征，因为fuse操作会加上较上层的pool特征值，导致高维特征不能很好得以使用（为啥不能很好得以使用？）

（2）也因为使用较上层的pool特征值（为啥因为这个就导致对图片大小有所要求？），导致FCN对于图像大小变化有所要求。也就是，如果测试集图片远大于或小于训练集图片，FCN的效果就会变差

我的疑问

什么是全卷积fully conv?

什么是receptive fields视觉感受野，起什么作用？；卷积神经网络里面的filter滤波器是什么？

FCN和传统的经典CNN的区别是什么？FCN是如何改进原有模型的比如AlexNet?

什么是shift-and-stitch trick？（这篇文章没有用，应该是不重要）

反复讲的overlap，是什么和什么overlap？

为什fully convolutional computation 可以speed up training？

train for segmentation的时候，是?如何通过fine-tuning来实现？

Skip net：skips between layers, 从而实现融合fuse coarse?semantic information（ coarse粗糙的,high layer information） and local, appearance information（ fine精细的, low layer information.）?

——具体是怎么skip的？把final prediction layer 和 lower layers with finer strides给combine在一起，把 fine精细 layers and coarse粗糙 layers combine在一起，（但是我也不知道谁是谁）

——(目的:)Refining fully convolutional nets by fusing information from (手段)l ayers with different strides。

————pooling的时候stride越大意味着可以捕捉更多的全局global信息，stride约小，保留的图片信息就越多，捕捉了更多的细节的、局部的信息。二者一结合，全局的和局部的精确信息都捕捉到了。

——为什么这样做可以把后面这些信息融合到一起了？

——FCN-32s,FCN-16s,FCN-8s,的区别是什么，这数字32 16 8代表什么意思

? ? ? ? ——FCN-8s：by fusing predictions from?pool3 with a 2 × upsampling of predictions fused from pool4 and conv7,

intersection over union为什么可以作为评估语义分割的指标？

下面这个流程图Figure3.?

——pool 3和pool 4 这个两个pooling层拿过来，对conv7卷积后的结果再进行pooling。那下一步那个36x 16x 8x是在怎么做？和前面我说的这一步有什么关系？

——没看懂具体的操作流程是什么？
